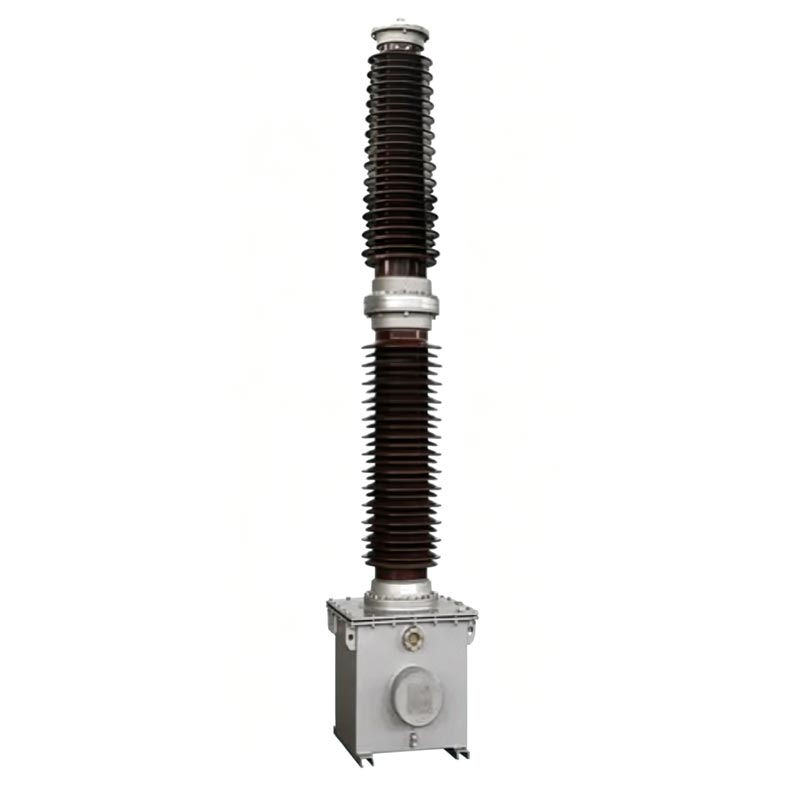

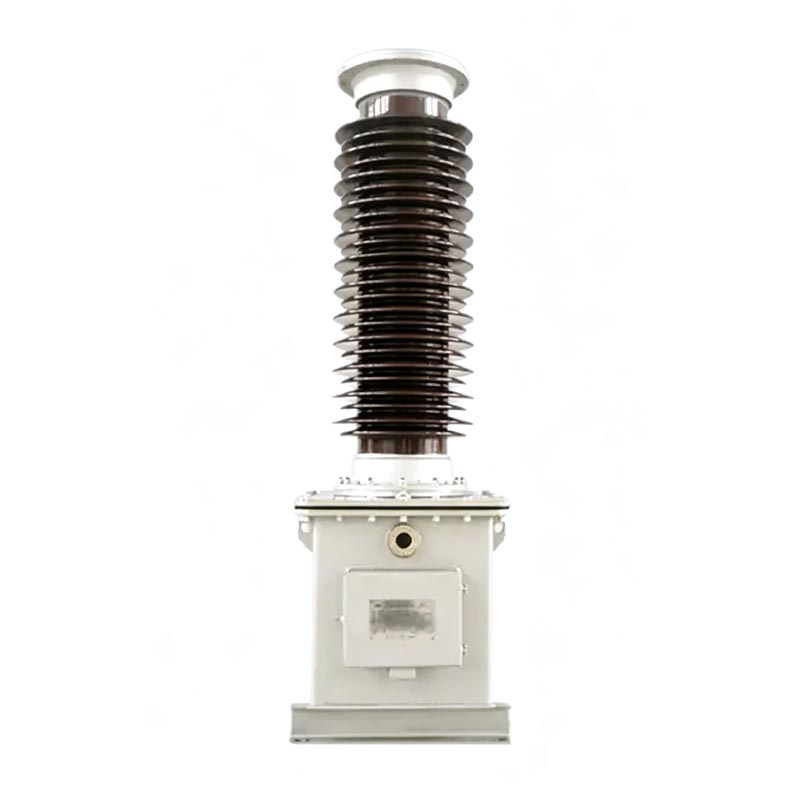

110 kV Pt மின்னழுத்த மின்மாற்றி

Usune TYD தொடர் 110 kV Pt மின்னழுத்த மின்மாற்றி குறிப்பாக உயர் செயல்திறன் கொள்ளளவு மின்னழுத்த மின்மாற்றி ஆகும் 110kV உயர் மின்னழுத்த மின் கட்டங்களுக்காக வடிவமைக்கப்பட்டுள்ளது. தயாரிப்பு கொள்ளளவு மின்னழுத்த பிரிவு கொள்கை மற்றும் முழுமையாக ஏற்றுக்கொள்கிறது பெரிய அளவு மற்றும் பலவீனம் போன்ற பாரம்பரிய மின்மாற்றிகளின் குறைபாடுகளைத் தவிர்த்து, சீல் செய்யப்பட்ட எண்ணெயில் மூழ்கிய அமைப்பு குறுக்கீடு எதிர்ப்பு, மற்றும் சிறந்த மாசு எதிர்ப்பு, குறைந்த வெப்பநிலை சகிப்புத்தன்மை மற்றும் காற்று எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. இது உபகரணங்கள் அளவீடு, பாதுகாப்பு மற்றும் கேரியர் தொடர்பு இணைப்பு செயல்பாடுகளை ஒருங்கிணைக்கிறது, மேலும் இது ஒரு முக்கிய ஆதரவாகும் 110kV ஆற்றல் பரிமாற்றம் மற்றும் உருமாற்ற அமைப்புகளின் அறிவார்ந்த செயல்பாடு மற்றும் பராமரிப்புக்கான சாதனம்.

110 kV Pt மின்னழுத்த மின்மாற்றி கண்டிப்பாக தேசிய தரநிலைகளான GB/T20840.1-2010, GB/T20840.5-2013 மற்றும் ஜிபி/டி19749-2005. அதன் வடிவமைப்பு, உற்பத்தி மற்றும் சோதனை செயல்முறைகள் தரப்படுத்தப்பட்டுள்ளன, மேலும் அனைத்து செயல்திறன் அளவுருக்களும் சந்திக்கின்றன மின் சாதனங்களுக்கான தடுப்பு சோதனை விவரக்குறிப்புகள்.

மின்தேக்கி மின்னழுத்த மின்மாற்றி

TYD-35 (66, 110/220)kV-0.01 (0.02)

பொதுவான வழிமுறைகள்

தயாரிப்பு மாதிரி விளக்கம்

- TYD: கொள்ளளவு மின்னழுத்த மின்மாற்றிகளுக்கான சிறப்பு குறியீடு
- 110/3: அது இணக்கமாக இருக்கும் கணினியின் மதிப்பிடப்பட்ட கட்ட மின்னழுத்தம் 110kV
- 0.02: கொள்ளளவு மின்னழுத்த வகுப்பியின் மதிப்பிடப்பட்ட கொள்ளளவு 0.02μF
- பின்னொட்டு பண்புக் குறியீடு: H - எதிர்ப்பு மாசு வகை; G - உயர்-உயர வகை (2000m க்கு மேல் உயரத்திற்கு ஏற்றது); F - நடுநிலை புள்ளி அல்லாத திறம்பட அடித்தள அமைப்புகளுக்கு ஏற்றது

எடுத்துக்காட்டு: TYD110/3-0.02FH என்பது 110kV நடுநிலைப் புள்ளிக்கு ஏற்ற கொள்ளளவு மின்னழுத்த மின்மாற்றியைக் குறிக்கிறது 0.02μF மதிப்பிடப்பட்ட கொள்ளளவு மற்றும் உயர் மாசு எதிர்ப்பு மதிப்பீட்டைக் கொண்ட திறம்பட அடித்தளமிடப்படாத மின் கட்டங்கள்.

முக்கிய கட்டமைப்பு கூறுகள்

1. கொள்ளளவு மின்னழுத்த பிரிப்பான்

இணைக்கும் மின்தேக்கிகள் மற்றும் மின்னழுத்தத்தை பிரிக்கும் மின்தேக்கிகள் ஒன்றாக அடுக்கப்பட்டவை. மின்தேக்கியின் பல தொகுப்புகள் உறுப்புகள் பீங்கான் புஷிங்கிற்குள் தொடரில் இணைக்கப்பட்டுள்ளன. இது உயர்தர மெல்லிய படம் மற்றும் மின்தேக்கி காகிதத்தைப் பயன்படுத்துகிறது கலப்பு மின்கடத்தா மற்றும் வெற்றிடமானது உயர்தர இன்சுலேடிங் எண்ணெயுடன் செறிவூட்டப்பட்டது. உபகரணங்கள் முழுமையாக சீல் வைக்கப்பட்டுள்ளன நிலையான உள் அழுத்தத்தை பராமரிக்க, எண்ணெய் கசிவைத் தடுக்க, உள்ளமைக்கப்பட்ட எண்ணெய் இழப்பீட்டு சாதனத்துடன் கட்டமைப்பு, ஆன்-சைட் மாதிரியின் தேவையை நீக்கி, வெளிப்புற ஈரப்பதம் மற்றும் அசுத்தங்களை திறம்பட தனிமைப்படுத்தி, நிலையானதை உறுதி காப்பு செயல்திறன்.

2. மின்காந்த சாதனம்

110 kV Pt மின்னழுத்த மின்மாற்றி முற்றிலும் எண்ணெய் நிரப்பப்பட்ட எஃகு தொட்டியில் மூடப்பட்டிருக்கும் (இதுவும் மின்தேக்கி அடிப்படை), ஒரு இடைநிலை மின்மாற்றி, ஈடுசெய்யும் உலை மற்றும் வேகமான செறிவூட்டல் உலை உட்பட தணிப்பு. இது தொழிற்சாலையை விட்டு வெளியேறும் முன் குறைந்த மின்னழுத்த பிரிக்கும் மின்தேக்கியுடன் கூடிய முன் கூட்டிணைக்கப்பட்டுள்ளது. மின்காந்தவியல் அலகு மற்றும் மின்தேக்கி பிரிப்பான் எண்ணெய் சுற்று முற்றிலும் தனிமைப்படுத்தப்பட்டு, குறுக்கீடு மற்றும் நிலையான செயல்பாட்டை உறுதி செய்கிறது. இரண்டாம் நிலை வயரிங் மற்றும் கேரியர் அலை முனையங்கள் தொட்டியின் பக்க சுவரில் ஒரு சந்திப்பு பெட்டியில் மையமாக அமைந்துள்ளன, எளிதாக ஆன்-சைட் வயரிங் மற்றும் பராமரிப்புக்காக தெளிவாக லேபிளிடப்பட்டுள்ளது.

முக்கிய தயாரிப்பு செயல்பாடுகள்

1.ஆற்றல் அளவீடு மற்றும் மின்னழுத்த கண்காணிப்பு

ஒரு நிலையான குறைந்த மின்னழுத்த சமிக்ஞையை வழங்க வெளியீட்டை துல்லியமாக குறைக்கவும், சக்திக்கு நம்பகமான தரவு ஆதரவை வழங்குகிறது கட்ட ஆற்றல் அளவீடு மற்றும் நிகழ் நேர மின்னழுத்த கண்காணிப்பு.

2.பவர் கிரிட் ரிலே பாதுகாப்பு

ரிலே பாதுகாப்பு மற்றும் தானியங்கி கட்டுப்பாட்டு கருவிகளுடன் பொருத்தப்பட்டுள்ளது, இது பவர் கிரிட் பிழையை அடையாளம் காண உதவுகிறது, ஒத்திசைவு சரிபார்ப்பு, மற்றும் வரி பாதுகாப்பு, உபகரணங்கள் சேதம் மற்றும் மின் கட்டம் விபத்துக்கள் ஏற்படும் தடுக்கும் மின்னழுத்த முரண்பாடுகள்.

3.கேரியர் தொடர்பு இணைப்பு

பவர் லைன் கேரியர் தகவல்தொடர்புக்கான பிரத்யேக இணைப்பு மின்தேக்கியாக செயல்படுகிறது, இது ஒரு நிலையான சமிக்ஞை சேனலை வழங்குகிறது. பவர் கிரிட் தரவு பரிமாற்றம் மற்றும் தொலை இயக்கம் மற்றும் பராமரிப்பு.

தொழில்நுட்ப அளவுருக்கள் மற்றும் செயல்பாட்டு சூழல்

1. முக்கிய தொழில்நுட்ப அளவுருக்கள்

- இணக்கமான இயக்க நிலைமைகள்: 50/60Hz ஏசி பவர் சிஸ்டம்
- இரண்டாம் நிலை வெளியீட்டு மின்னழுத்தம்: 100/√3V, 100V (நிலையான விவரக்குறிப்புகள்)
- மின்கடத்தா இழப்பு டேன்ஜென்ட்: ≤0.002
- மின்தேக்கி பிழை: பெயர்ப்பலகை மதிப்பீட்டில் ±2%க்கு மிகாமல்
- காப்பு எதிர்ப்பு: ≥500MΩ (2500V மெகாஹம்மீட்டருடன் அளவிடப்படுகிறது)
- ஓவர்வோல்டேஜ் ஆபரேஷன் திறன்: 1.2 மடங்கு மதிப்பிடப்பட்ட மின்னழுத்தத்தில் நீண்ட கால செயல்பாடு; 1.5 இல் குறுகிய கால செயல்பாடு 30 வினாடிகளுக்கு மின்னழுத்தம் மதிப்பிடப்பட்டது; F வகை 1.9 மடங்கு மதிப்பிடப்பட்ட மின்னழுத்தத்தில் 8 மணி நேரம் தொடர்ந்து இயங்க முடியும்

2. பொருந்தக்கூடிய சுற்றுச்சூழல் நிலைமைகள்

- இயக்க வெப்பநிலை: -40℃~+45℃ (சிறப்பு நிலைமைகளுக்கு தனிப்பயனாக்கக்கூடியது)
- அதிகபட்ச காற்றின் வேக எதிர்ப்பு: 150கிமீ/ம
- பொருந்தக்கூடிய உயரம்: ≤2000m (உயர் உயர மாதிரிகள் கோரிக்கையின் பேரில் கிடைக்கும்)
- அதிகபட்ச ஐசிங் தடிமன்: 10 மிமீ
- மாசு-எதிர்ப்பு மதிப்பீடு: தரநிலை வகுப்பு D (ஊடுருவல் தூரம் ≥ 43.3 மிமீ/கேவி), விருப்ப வகுப்பு E (ஊர்வலை தூரம் ≥ 53.7 மிமீ/கேவி)

பொறியியல் விண்ணப்ப வழக்கு

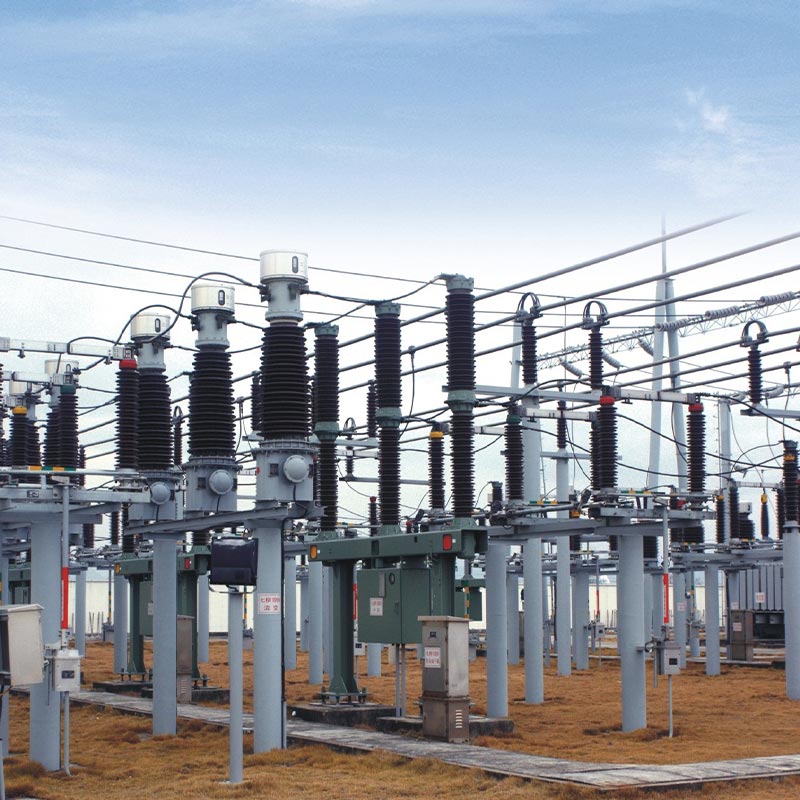

Usune TYD110/3-0.02FH மாசு எதிர்ப்பு 110 kV Pt மின்னழுத்த மின்மாற்றி வெற்றிகரமாக வெளிப்புறத்தில் பயன்படுத்தப்பட்டது Zhejiang மாகாணத்தில் 110kV பிராந்திய துணை மின்நிலையத்தை புதுப்பிக்கும் திட்டம். இந்த துணை மின்நிலையம் சுற்றி சேவை செய்கிறது தொழில்துறை பூங்காக்கள் மற்றும் குடியிருப்பு பகுதிகள், மிக அதிக மின்சாரம் வழங்கல் நிலைத்தன்மை மற்றும் உபகரணங்கள் நம்பகத்தன்மை தேவை. அதிக ஈரப்பதம், அதிக உப்பு தெளிப்பு மற்றும் அதிக மாசுபாடு மற்றும் அடிக்கடி கடல் காற்று வீசும் கடலோரப் பகுதியில் அமைந்துள்ளது. திட்டமானது உயர் மின்னழுத்தத்திலிருந்து கடுமையான மாசு எதிர்ப்பு, அரிப்பு எதிர்ப்பு மற்றும் வயதான எதிர்ப்பு செயல்திறனைக் கோருகிறது உபகரணங்கள்.

உற்பத்தியாளரின் விவரக்குறிப்புகளின்படி உபகரணங்கள் ஏற்றப்பட்டன, நிறுவப்பட்டன மற்றும் கண்டிப்பாக இயக்கப்பட்டன செயல்பாட்டுக்கு வருவதற்கு முன். இரண்டு வருட ஆன்-சைட் செயல்பாடு மற்றும் பராமரிப்பு மற்றும் வழக்கமான சோதனை தரவு அதைக் காட்டுகிறது கருவிகளின் கொள்ளளவு மற்றும் மின்கடத்தா இழப்பு போன்ற முக்கிய அளவுருக்கள் தேசிய தரநிலைகளை தொடர்ந்து பூர்த்தி செய்கின்றன எண்ணெய் கசிவு, அசாதாரண சத்தம் அல்லது அளவுரு சறுக்கல் போன்ற சிக்கல்கள். அதன் உயர்ந்த எதிர்ப்பு கறைபடிதல் மற்றும் எதிர்ப்பு அரிப்பு இந்த அமைப்பு கடலோர உப்பு தெளிப்பு மற்றும் ஈரப்பதமான காற்றின் அரிப்பை திறம்பட எதிர்க்கிறது, இது போன்ற பொதுவான தவறுகளைத் தவிர்க்கிறது. பாரம்பரிய கருவி மின்மாற்றிகளில் காப்பு வயதான மற்றும் மின்னழுத்த ஏற்ற இறக்கங்கள். இது நிலையான சக்தியை நிறைவு செய்கிறது அளவீடு, மின்னழுத்த கண்காணிப்பு மற்றும் கேரியர் தொடர்பு இணைப்பு, தொடர்ச்சியான மற்றும் பாதுகாப்பான மின்சாரம் வழங்குவதை உறுதி செய்தல் துணை மின்நிலையம், மற்றும் கடுமையான வெளிப்புற நிலைமைகளின் கீழ் உற்பத்தியின் நிலைத்தன்மை மற்றும் பொருந்தக்கூடிய தன்மையை முழுமையாக சரிபார்க்கிறது.

நிறுவல் மற்றும் பராமரிப்பு விவரக்குறிப்புகள்

1.நிறுவல் புள்ளிகள்

மின்தேக்கி மின்னழுத்த பிரிப்பான் + மின்காந்த சாதனத்தின் முழுமையான தொகுப்பாக உபகரணங்கள் அனுப்பப்படுகின்றன. நிறுவல் அவசியம் பெயர்ப்பலகை எண்களை கண்டிப்பாக கடைபிடிக்க வேண்டும்; தன்னிச்சையான கலவை மற்றும் மாற்றுதல் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. உபகரணங்களுக்கு ஏற்றுதல், மின்காந்த அலகு எண்ணெய் தொட்டிக்கான பிரத்யேக தூக்கும் துளைகள் பயன்படுத்தப்பட வேண்டும்; நேரடியாக ஏற்றுதல் மின்தேக்கி பீங்கான் புஷிங்ஸ் தடைசெய்யப்பட்டுள்ளது. அடித்தளம் M20 உயர் வலிமை போல்ட் மூலம் சரி செய்யப்பட்டது, மற்றும் ஒட்டுமொத்த சாதனத்தின் நிலையான செயல்பாட்டை உறுதிப்படுத்த நிறுவல் சாய்வு கோணம் ≤2/1000mm ஆகும்.

முக்கிய வயரிங் தேவைகள்: டேம்பர் டெர்மினல்கள் d1 மற்றும் d2 நம்பகத்தன்மையுடன் இணைக்கப்பட்டிருக்க வேண்டும்; திறந்த சுற்றுகள் கண்டிப்பாக உள்ளன தடைசெய்யப்பட்டது. கேரியர் உபகரணங்களுடன் இணைக்கப்படாதபோது, ​​N மற்றும் X டெர்மினல்கள் நம்பகத்தன்மையுடன் குறுகிய சுற்றுடன் இருக்க வேண்டும். போது உபகரணங்களின் செயல்பாடு, டெர்மினல் எக்ஸ் நேரடியாகவும் நம்பகத்தன்மையுடனும் இருக்க வேண்டும், இது உயர் மின்னழுத்தத்திற்குள் நுழைவதைத் தடுக்கிறது இரண்டாம் நிலை அடைப்பு, உபகரணங்களை சேதப்படுத்துதல் மற்றும் தனிப்பட்ட பாதுகாப்பிற்கு ஆபத்து.

2.செயல்பாடு மற்றும் பராமரிப்பு & பாதுகாப்பு முன்னெச்சரிக்கைகள்

உபகரணங்கள் முழுமையாக சீல் செய்யப்பட்ட எண்ணெயில் மூழ்கிய கட்டமைப்பைக் கொண்டுள்ளது, நிலையான செயல்திறனை உறுதி செய்கிறது மற்றும் தேவையை நீக்குகிறது வழக்கமான எண்ணெய் மாதிரி மற்றும் சோதனைக்காக. வழக்கமான பராமரிப்புக்கு மட்டுமே அவ்வப்போது உபகரணங்கள் சீல் செய்ய வேண்டும் நிலை, முனைய இறுக்கம் மற்றும் அசாதாரண சத்தங்கள், இரண்டாம் நிலை மின்னழுத்த முரண்பாடுகள் மற்றும் திடீர் ஆகியவற்றுக்கான சரிசெய்தல் திறந்த டெல்டா இணைப்பில் மின்னழுத்தம் கூர்முனை. உபகரணங்களின் ஃபாஸ்டிங் போல்ட் மற்றும் சீல் ஆகியவற்றின் அங்கீகரிக்கப்படாத பிரித்தெடுத்தல் கட்டமைப்பு கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. மின்தேக்கி பிரிப்பான் மற்றும் மின்காந்த சாதனம் இல்லாமல் பிரிக்கப்படக்கூடாது உற்பத்தியாளரின் அனுமதி. உபகரணங்கள் அகற்றப்பட்ட பிறகு, அது உள்ளூர் சுற்றுச்சூழலிடம் ஒப்படைக்கப்பட வேண்டும் சுற்றுச்சூழல் மாசுபாட்டைத் தடுக்க, மையப்படுத்தப்பட்ட மற்றும் பாதிப்பில்லாத அகற்றலுக்கான பாதுகாப்புத் துறை.

தயாரிப்பு பரிமாணங்கள்.

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune 110 kV Pt மின்னழுத்த மின்மாற்றியின் H, G மற்றும் F பின்னொட்டு மாதிரிகளுக்கு இடையே உள்ள வேறுபாடுகள் என்ன, மற்றும் எந்த சூழ்நிலைகளுக்கு அவை பொருத்தமானவை?

H என்பது மாசு-எதிர்ப்பு வகை, கடலோர மற்றும் பெரிதும் மாசுபட்ட தொழில்துறை சூழ்நிலைகளுக்கு ஏற்றது, மேம்படுத்தப்பட்டது ஊர்ந்து செல்லும் தூரம் மற்றும் அரிப்பு எதிர்ப்பு; G என்பது உயர்-உயர வகை, 2000மீ உயரத்திற்கு மேல் உள்ள பகுதிகளுக்கு உகந்ததாக உள்ளது, குறைந்த மின்னழுத்தம் மற்றும் வலுவான புற ஊதா சூழல்களுக்கு ஏற்றது; எஃப் என்பது நடுநிலைப் புள்ளி பயனற்ற ஒரு பிரத்யேக வகை வலுவான ஓவர்வோல்டேஜ் சகிப்புத்தன்மையுடன், தொடர்புடைய பவர் கிரிட் அமைப்புகளுக்கு ஏற்றது. பொருத்தமான மாதிரி திட்டத்தின் புவியியல் சூழல் மற்றும் பவர் கிரிட் அமைப்பின் அடிப்படையில் தேர்ந்தெடுக்கலாம்.

Q2: உபகரண செயல்பாட்டின் போது D1, D2 மற்றும் N-X டெர்மினல்களை துண்டிப்பது ஏன் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது?

D1 மற்றும் D2 ஆகியவை டம்பர் டெர்மினல்கள். அவற்றைத் திறப்பது டம்பர் செயலிழப்பை ஏற்படுத்தும், உள் மிகை மின்னழுத்த அலைகளைத் தூண்டும் மற்றும் மின்தேக்கிகள் மற்றும் மின்காந்த அலகுகளுக்கு நிரந்தர சேதத்தை ஏற்படுத்துகிறது. கேரியர் உபகரணங்கள் இணைக்கப்படாதபோது, N-X டெர்மினல்களை துண்டிப்பது உயர் மின்னழுத்தம் இரண்டாம் நிலை சந்திப்பு பெட்டியில் நுழைய அனுமதிக்கும், இரண்டாம் நிலை எரிகிறது கண்காணிப்பு மற்றும் பாதுகாப்பு உபகரணங்கள் மற்றும் ஒரு பாதுகாப்பு விபத்து ஏற்படுத்தும். முனைய இணைப்புகளின் நம்பகத்தன்மை இருக்க வேண்டும் உபகரணங்களை இயக்குவதற்கு முன் சரிபார்க்கப்பட்டது.

Q3: Usune 110 kV Pt மின்னழுத்த மின்மாற்றிக்கு அவ்வப்போது எண்ணெய் மாதிரி மற்றும் செயல்பாட்டின் போது சோதனை தேவையா?

இல்லை, அவ்வப்போது எண்ணெய் மாதிரி மற்றும் சோதனை தேவையில்லை. மின்காந்த அலகு குறைந்த மின்னழுத்தத்தில் செயல்படுகிறது, மற்றும் ஏ தொழிற்சாலையை விட்டு வெளியேறும் முன் முழுமையான சீல் மற்றும் செயல்திறன் சோதனைகள் முடிக்கப்பட்டு, நம்பகத்தன்மையை உறுதிப்படுத்துகிறது சீல் செயல்திறன். ஆன்-சைட் மாதிரியானது உபகரணங்களின் உள் அழுத்த சமநிலையை சீர்குலைத்து, வழிவகுக்கும் எண்ணெய் அளவு வீழ்ச்சி, ஈரப்பதம் ஊடுருவல் மற்றும் காப்புச் சிதைவு போன்ற சாத்தியமான சிக்கல்கள். வழக்கமான சோதனைகள் மட்டுமே முத்திரைகளின் ஒருமைப்பாடு மற்றும் மின் அளவுருக்களின் நிலைத்தன்மையை சரிபார்க்க வேண்டும். அளவுருக்கள் அசாதாரணமாக இருந்தால், சிறப்பு சோதனைக்கு உற்பத்தியாளரைத் தொடர்பு கொள்ளவும்.
