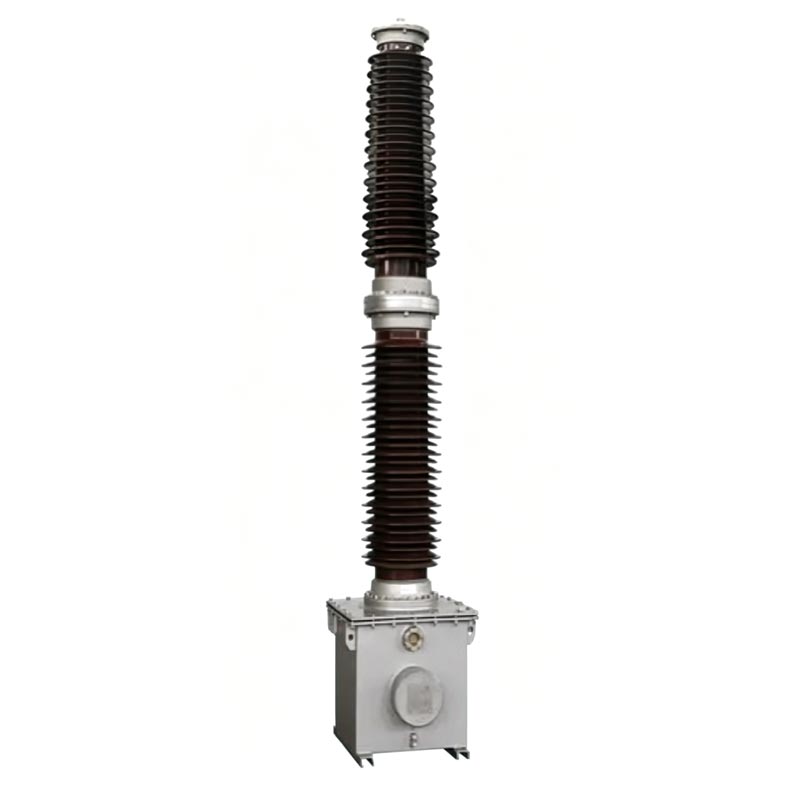

வெளிப்புற மின்னழுத்த மின்மாற்றி

Usune TYD தொடர் வெளிப்புற மின்னழுத்த மின்மாற்றி 35kV முதல் 220kV வரை அனைத்து மின்னழுத்த நிலைகளையும் உள்ளடக்கியது, உயர் மின்னழுத்தத்தை மாற்றுகிறது ஆற்றல் அளவீடு, மின்னழுத்த அளவீடு, தேவைகளைப் பூர்த்தி செய்ய 100/√3 V அல்லது 100 V நிலையான குறைந்த மின்னழுத்த சமிக்ஞைகளுக்கான அமைப்புகள் ரிலே பாதுகாப்பு மற்றும் கட்டம் ஒத்திசைவு சரிபார்ப்பு. பாரம்பரிய மின்காந்த மின்னழுத்த மின்மாற்றிகளுடன் ஒப்பிடும்போது, இந்த தயாரிப்பு பவர் லைன் கேரியர் தொடர்பு இணைப்புகளையும் கொண்டுள்ளது, ஃபெரோரெசோனன்ஸ் சிக்கல்களைத் தவிர்க்கிறது. அதன் ஒட்டுமொத்த கட்டமைப்பு நம்பகமானது, உயர் மின்னழுத்த மின் கட்டங்களின் நீண்டகால பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை உறுதிசெய்து, அதை மையமாக மாற்றுகிறது ஸ்மார்ட் கிரிட் கட்டுமானத்திற்கான துணை சாதனம்.

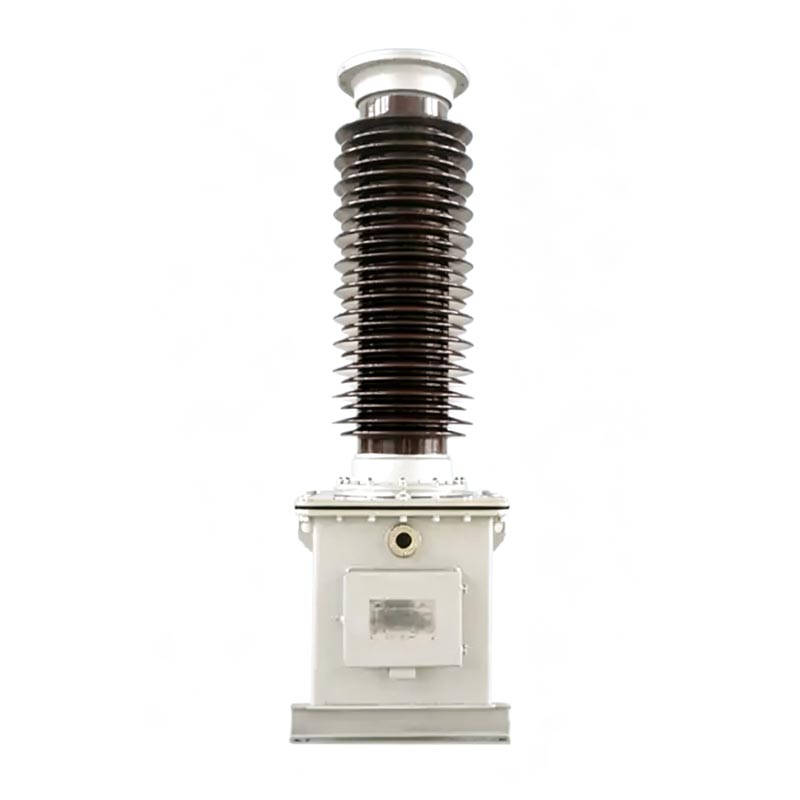

மின்தேக்கி மின்னழுத்த மின்மாற்றி

TYD-35 (66, 110/220)kV-0.01 (0.02)

பொதுவான வழிமுறைகள்

தயாரிப்பு மாதிரி விளக்கம்

TYD தொடர் மாதிரி குறியீடுகள் தயாரிப்பு அளவுருக்கள் மற்றும் பொருந்தக்கூடிய காட்சிகளை தெளிவாக வரையறுக்கிறது, இது பொறியியலுக்கு உதவுகிறது தேர்வு மற்றும் தளத்தில் நிறுவல். குறியீட்டு விதிகள் பின்வருமாறு:

1. மாதிரி அமைப்பு: TYD ① – ② ③

- TYD: கொள்ளளவு மின்னழுத்த மின்மாற்றிக்கான குறியீடு
- ①: கணினியின் மதிப்பிடப்பட்ட கட்ட மின்னழுத்தம் (அலகு: kV)
- ②: மின்னழுத்த வகுப்பியின் மதிப்பிடப்பட்ட கொள்ளளவு (அலகு: μF, விருப்பத்தேர்வு 0.01μF, 0.02μF)
- ③: செயல்பாட்டு அம்சம் பின்னொட்டு குறியீடு

2. பின்னொட்டு குறியீடு விளக்கம்:

- எச்: மாசு-எதிர்ப்பு வகை, அதிக மாசுபட்ட பகுதிகளுக்கு ஏற்றது
- ஜி: உயரமான வகை, 2000மீ உயரத்திற்கு மேல் உள்ள பகுதிகளுக்கு ஏற்றது
- எஃப்: நடுநிலை புள்ளி அல்லாத திறம்பட அடித்தள அமைப்புகளுக்கு ஏற்றது

3.வழக்கமான மாதிரி உதாரணம்

TYD110/√3-0.02FH, 110kV மின்னழுத்த அளவைக் குறிக்கும், 0.02μF மின்னழுத்த வகுப்பி மதிப்பிடப்பட்ட கொள்ளளவு, இதற்கு ஏற்றது. நடுநிலை புள்ளி திறம்பட அடிப்படையற்ற அமைப்புகள் மற்றும் வகுப்பு D மாசு சூழல்கள், ஒரு கொள்ளளவு மின்னழுத்த மின்மாற்றி.

முக்கிய செயல்பாடுகள்

1. துல்லியமான அளவீடு மற்றும் மின்னழுத்த அளவீடு

உயர் துல்லிய மின்னழுத்தம் கையகப்படுத்துதல் மற்றும் ஆற்றல் அளவீட்டை செயல்படுத்துகிறது, மின் கட்டத்தின் துல்லியமான தீர்வை உறுதி செய்கிறது நுகர்வு தரவு.

2.பவர் கிரிட் பாதுகாப்பு மற்றும் தானியங்கி கட்டுப்பாடு

ரிலே பாதுகாப்பு, பவர் கிரிட் தானியங்கி கட்டுப்பாடு மற்றும் ஒத்திசைவு ஆகியவற்றிற்கான நிலையான மின்னழுத்த சமிக்ஞைகளை வழங்குகிறது சரிபார்ப்பு, கணினி தவறுகளுக்கு விரைவான பதிலை செயல்படுத்துகிறது.

3.பவர் லைன் கம்யூனிகேஷன் இணைப்பு

பவர் லைன் கேரியர் தகவல்தொடர்புக்கான இணைப்பு மின்தேக்கியாக செயல்படுகிறது, இல்லாமல் மின் இணைப்பு சமிக்ஞை பரிமாற்றத்தை அடைகிறது கூடுதல் வயரிங்.

செயல்படுத்தல் தரநிலைகள்

வெளிப்புற மின்னழுத்த மின்மாற்றியின் முழு உற்பத்தி மற்றும் சோதனை செயல்முறை தேசிய அளவில் கண்டிப்பாக கடைபிடிக்கப்படுகிறது அதிகாரப்பூர்வ தரநிலைகள், பொறியியல் ஏற்றுக்கொள்ளும் விவரக்குறிப்புகளை முழுமையாக பூர்த்தி செய்தல்:
- GB/T20840.1-2010 "இன்ஸ்ட்ரூமென்ட் டிரான்ஸ்ஃபார்மர்கள் - பகுதி 1: பொது தொழில்நுட்பத் தேவைகள்"
- GB/T20840.5-2013 "இன்ஸ்ட்ரூமென்ட் டிரான்ஸ்ஃபார்மர்கள் - பகுதி 5: கொள்ளளவு மின்னழுத்தத்திற்கான துணை தொழில்நுட்பத் தேவைகள் மின்மாற்றிகள்"
- GB/T19749-2005 "இணைந்த மின்தேக்கிகள் மற்றும் கொள்ளளவு மின்னழுத்த வகுப்பிகள்"

பொருந்தக்கூடிய சுற்றுச்சூழல் நிலைமைகள்

வெளிப்புற மின்னழுத்த மின்மாற்றி சிறந்த சுற்றுச்சூழல் தகவமைப்புத் திறனைக் கொண்டுள்ளது மற்றும் சிக்கலான நிலையில் நிலையானதாக செயல்பட முடியும் வெளிப்புற நிலைமைகள். நிலையான பொருந்தக்கூடிய அளவுருக்கள் பின்வருமாறு:
- நிறுவல் காட்சிகள்: உட்புற மற்றும் வெளிப்புற பயன்பாட்டிற்கு ஏற்றது
- சுற்றுப்புற வெப்பநிலை: -40℃～+45℃ (சிறப்பு நிலைமைகளைத் தனிப்பயனாக்கலாம் மற்றும் பேச்சுவார்த்தை நடத்தலாம்)
- அதிகபட்ச காற்றின் வேகம்: ≤150km/h
- மதிப்பிடப்பட்ட உயரம்: ≤2000m (G-வகை உயர்-உயர பதிப்பு அதிக உயரத்திற்கு ஏற்றது)
- ஐசிங் தடிமன்: ≤10 மிமீ
- மாசு-எதிர்ப்பு மதிப்பீடு: தரநிலை வகுப்பு D (ஊடுருவல் தூரம் ≥ 43.3mm/kV), விருப்ப வகுப்பு E (வளர்வு தூரம் ≥ 53.7mm/kV)

தயாரிப்பு கட்டமைப்பு நன்மைகள்

Usune TYD தொடர் CVT இரண்டு முக்கிய பகுதிகளைக் கொண்ட ஒரு மட்டு ஒருங்கிணைந்த கட்டமைப்பை ஏற்றுக்கொள்கிறது: ஒரு கொள்ளளவு மின்னழுத்தம் பிரிப்பான் மற்றும் ஒரு மின்காந்த சாதனம். கட்டமைப்பு வலுவானது மற்றும் நீடித்தது:

1.அதிக வலிமை கொண்ட கொள்ளளவு மின்னழுத்த பிரிப்பான்

உயர்தர மெல்லிய-படம் மற்றும் மின்தேக்கி காகித கலவை மின்கடத்தாவைப் பயன்படுத்துகிறது. பல மின்தேக்கி கூறுகள் பீங்கான் புஷிங்கின் உள்ளே தொடரில் இணைக்கப்பட்டுள்ளது, வெற்றிடத்தில் உயர்தர இன்சுலேடிங் எண்ணெயுடன் செறிவூட்டப்பட்டது. முழுமையாக சீல் செய்யப்பட்ட கட்டமைப்பானது உள் மின்னழுத்த நிலைத்தன்மையை பராமரிக்க எண்ணெய் இழப்பீட்டு சாதனத்துடன் பொருத்தப்பட்டுள்ளது, எண்ணெயை நீக்குகிறது கசிவு மற்றும் ஈரப்பதம் பிரச்சினைகள். போல்ட் சட்டசபை அமைப்பு வசதியான நிறுவல் மற்றும் பாதுகாப்பான இணைப்பை உறுதி செய்கிறது.

2.ஒருங்கிணைந்த மின்காந்த சாதனம்

உள்ளமைக்கப்பட்ட இடைநிலை மின்மாற்றி, ஈடுசெய்யும் உலை, மற்றும் வேகமான-நிறைவுறும் உலை அணைக்கட்டு, அனைத்தும் சீல் செய்யப்பட்டவை எண்ணெய் நிரப்பப்பட்ட எஃகு தொட்டிக்குள். இது தொழிற்சாலையை விட்டு வெளியேறும் முன் குறைந்த மின்னழுத்த பிரிப்பான் மூலம் முன்கூட்டியே கூடியது, இன்சுலேடிங் எண்ணெய் அமைப்பின் முழுமையான தனிமைப்படுத்தலை உறுதி செய்தல் மற்றும் பரஸ்பர குறுக்கீடுகளை நீக்குதல்.

3.பாதுகாப்பு பாதுகாப்பு வடிவமைப்பு

தெளிவான அடையாளங்களுடன் பிரத்யேக தணிப்பு, தரையிறக்கம் மற்றும் கேரியர் அலை முனையங்களுடன் பொருத்தப்பட்டுள்ளது. பல பாதுகாப்பு உயர் மின்னழுத்த கசிவு மற்றும் இரண்டாம் நிலை உபகரணங்களுக்கு சேதம் போன்ற பாதுகாப்பு அபாயங்களை கட்டமைப்புகள் திறம்பட தடுக்கின்றன.

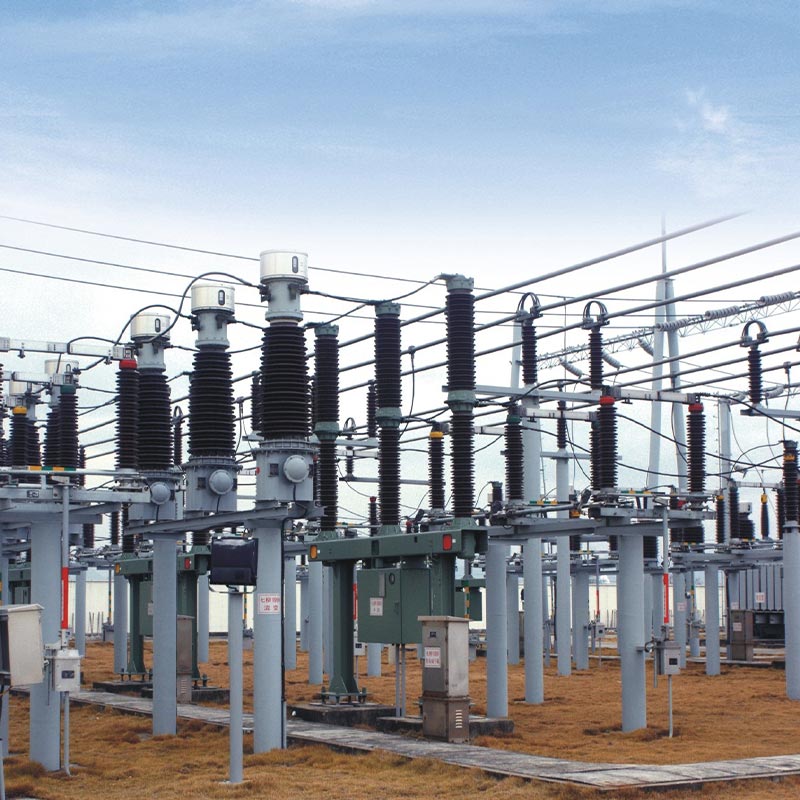

பொறியியல் விண்ணப்ப வழக்கு

உயர் மின்னழுத்த CVT உபகரணங்களின் உயர்தர சப்ளையர், Usune's TYD தொடர் மின்னழுத்த மின்மாற்றிகள் Zhejiang மாகாணத்தின் Zhoushan இல் 110kV நகர்ப்புற மின் கட்டம் சீரமைப்புக்கான முக்கிய திட்டத்திற்கு வெற்றிகரமாக பயன்படுத்தப்பட்டது. தி திட்டமானது கிளாசிக் மாடலான TYD110/√3-0.02FH ஐ தேர்ந்தெடுத்தது, இது உள்ளூர் சிக்கலான இயக்க நிலைமைகளுக்கு ஏற்றது அதிக மாசுபாடு மற்றும் திறம்பட அடித்தளமிடப்படாத நடுநிலைப் புள்ளியுடன் கூடிய கடலோரப் பகுதி.
இந்த துணை மின்நிலையத்தில் உள்ள அசல் உபகரணங்கள் நிலையற்ற மின்னழுத்த அளவீடு மற்றும் பலவீனமான எதிர்ப்பு குறுக்கீடு ஆகியவற்றால் பாதிக்கப்பட்டன திறன்கள். CVT களை Usune TYD தொடர் CVT களுடன் மாற்றிய பிறகு, சாதனம் மேலும் பலவற்றிற்கு நிலையானதாக இயங்குகிறது. 3 ஆண்டுகளுக்கும் மேலாக, உயர் போன்ற கடுமையான சூழல்களிலும் துல்லியமான அளவீடு மற்றும் நிலையான சமிக்ஞை வெளியீட்டை பராமரித்தல் ஈரப்பதம், உப்பு தெளிப்பு மற்றும் பலத்த காற்று. இது துணை மின்நிலைய ரிலே பாதுகாப்பு மற்றும் கேரியருக்கு நம்பகமான ஆதரவை வழங்குகிறது தொடர்பு, பிராந்திய பவர் கிரிட் செயல்பாட்டின் நம்பகத்தன்மையை திறம்பட மேம்படுத்துதல், உபகரணங்களைக் குறைத்தல் தோல்வி விகிதங்கள், மற்றும் தயாரிப்பின் சிறந்த வானிலை எதிர்ப்பு மற்றும் மாசு எதிர்ப்பு செயல்திறனை முழுமையாக சரிபார்க்கிறது.

செயல்பாடு மற்றும் பராமரிப்பு விவரக்குறிப்புகள்

1. முக்கிய இயக்க அளவுருக்கள்

- நீண்ட கால செயல்பாடு: 1.2 மடங்கு மதிப்பிடப்பட்ட மின்னழுத்தம் (1.2Un)
- குறுகிய கால சுமை: 1.5Un மின்னழுத்தத்தில் 30 வினாடிகள் செயல்பட முடியும்
- F-வகை அர்ப்பணிக்கப்பட்டது: 1.9Un மின்னழுத்தத்தில் 8 மணிநேரம் தொடர்ந்து செயல்பட முடியும்

2. தினசரி பராமரிப்பு தேவைகள்

- இன்சுலேடிங் எண்ணெய் கசிவைத் தடுக்க, சாதனத்தின் சீல் நிலையைத் தவறாமல் சரிபார்க்கவும்;
- டேம்பிங் டெர்மினல்கள் d1 மற்றும் d2 ஆகியவற்றின் நம்பகமான இணைப்பை உறுதிப்படுத்தவும்; திறந்த-சுற்று செயல்பாடு கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது;
- கேரியர் உபகரணங்களுடன் இணைக்கப்படாதபோது, ​​N மற்றும் X டெர்மினல்கள் நம்பகத்தன்மையுடன் குறுகிய சுற்றுடன் இருக்க வேண்டும்;
- சீல் போல்ட் மற்றும் எண்ணெய் நிரப்பும் துளை சீல் கட்டமைப்புகளை அங்கீகரிக்கப்படாத பிரித்தெடுப்பது தடைசெய்யப்பட்டுள்ளது;
- எண்ணெயால் ஏற்படும் பாதுகாப்பு அபாயங்களைத் தவிர்க்க வழக்கமான எண்ணெய் மாதிரி மற்றும் மின்காந்த அலகு சோதனை தேவையில்லை நிலை குறைகிறது.

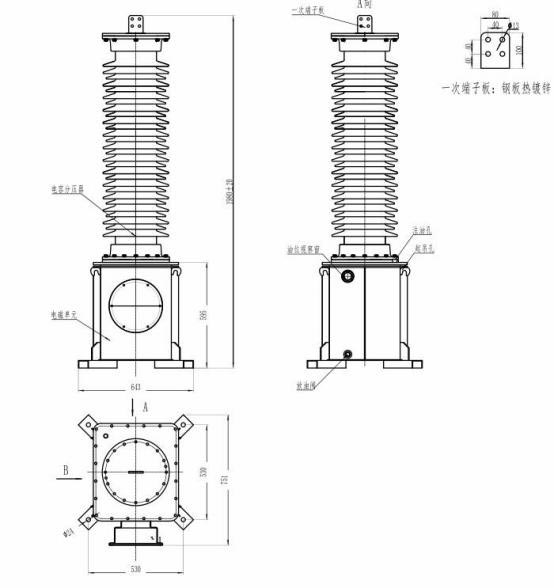

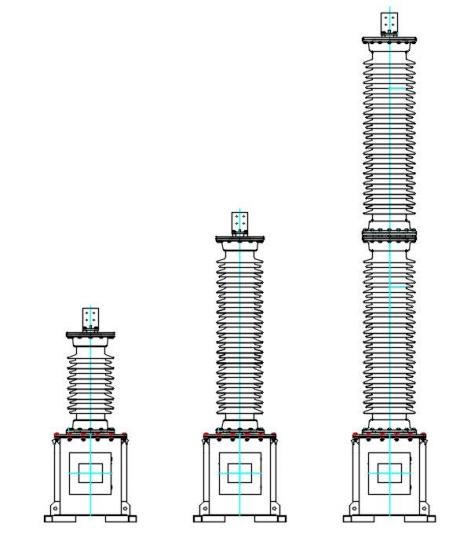

தயாரிப்பு பரிமாணங்கள்.

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune TYD தொடர் CVTயை இயக்குவதற்கு முன் என்ன முக்கிய சோதனைகளை முடிக்க வேண்டும்?

மூன்று முக்கிய சோதனைகள் DL/T596-1996 தரநிலையின்படி முடிக்கப்பட வேண்டும்: முதலில், கொள்ளளவு மற்றும் மின்கடத்தா மின்தேக்கி பிரிப்பான் இழப்பு சோதிக்கப்பட வேண்டும், கொள்ளளவு மதிப்பு பெயர்ப்பலகையிலிருந்து ≤2% மற்றும் மின்கடத்தா இழப்பு தொடுகோடு ≤0.002. இரண்டாவதாக, மின்காந்த அலகு காப்பு எதிர்ப்பை ஒரு பயன்படுத்தி சோதிக்க வேண்டும் 2500V மெகோஹம்மீட்டர், ஒவ்வொரு முனையத்தின் காப்பு எதிர்ப்பும் தரைக்கு ≥500MΩ. மூன்றாவதாக, துல்லிய அளவுத்திருத்தம் சோதனைக்கு உயர் மின்னழுத்த வழித்தடங்களின் கோணத்தை அதிகரிப்பது தவறான கொள்ளளவு குறுக்கீட்டைக் குறைத்து உறுதிப்படுத்துகிறது அளவீட்டு துல்லியம்.

Q2: வெளிப்புற மின்னழுத்த மின்மாற்றியின் ஆன்-சைட் நிறுவலுக்கான முக்கிய முன்னெச்சரிக்கைகள் என்ன?

முதலாவதாக, மின்தேக்கி பிரிப்பான் மற்றும் மின்காந்த சாதனம் ஆகியவை பொருந்தக்கூடிய தொகுப்பாகும், மேலும் அவை நிறுவப்பட வேண்டும் பெயர்ப்பலகை எண்கள்; அவற்றை தன்னிச்சையாக மாற்றிக் கொள்ள முடியாது. இரண்டாவதாக, மின்காந்த அலகு தூக்கும் துளைகள் ஏற்றுவதற்கு எண்ணெய் தொட்டி பயன்படுத்தப்பட வேண்டும்; உபகரணங்களைத் தடுக்க மின்தேக்கி பீங்கான் ஸ்லீவ் தூக்குவது தடைசெய்யப்பட்டுள்ளது சேதம். மூன்றாவதாக, அடித்தளம் M20 உயர்-வலிமை கொண்ட போல்ட் மூலம் சரி செய்யப்பட வேண்டும், மேலும் சாதனத்தின் ஒட்டுமொத்த சாய்வு 2/1000 மிமீக்கு மேல் இல்லை. நான்காவதாக, எக்ஸ் டெர்மினல் நம்பகத்தன்மையுடன் தரையிறங்கியுள்ளதையும், தணிக்கும் முனையம் பாதுகாப்பாக இருப்பதையும் உறுதிசெய்யவும் உபகரணங்கள் சேதம் தவிர்க்க இணைக்கப்பட்டுள்ளது.

Q3: H, G மற்றும் F பின்னொட்டு மாதிரிகள் எந்தக் காட்சிகளுக்குப் பொருத்தமானவை?

H என்பது மாசு எதிர்ப்பு வகை, கடலோரப் பகுதிகள் போன்ற அதிக மாசுபட்ட மற்றும் அதிக அரிக்கும் சூழல்களுக்கு ஏற்றது. மற்றும் தொழில்துறை சுரங்கங்கள்; G என்பது உயர்-உயர வகை, அதிக உயரம், குறைந்த மின்னழுத்தம் மற்றும் குறைந்த வெப்பநிலைக்கு உகந்ததாக உள்ளது 2000 மீட்டருக்கு மேல் உள்ள பகுதிகளுக்கு ஏற்ற சூழல்கள்; F என்பது சிஸ்டம்-அடாப்டிவ் வகை, குறிப்பாக நடுநிலை புள்ளிக்காக வடிவமைக்கப்பட்டுள்ளது சிறப்பு மின் கட்டத்திற்கு ஏற்ற வலுவான அதிக மின்னழுத்த சகிப்புத்தன்மையுடன், திறம்பட அடித்தளமிடப்படாத மின் அமைப்புகள் இயக்க நிலைமைகள்.

தொழிற்சாலை வலிமை மற்றும் சேவை உத்தரவாதம்

Zhejiang Usune Electric என்பது R&D, உற்பத்தி, ஆகியவற்றை ஒருங்கிணைக்கும் ஒரு தொழில்முறை உயர் மின்னழுத்த மின் சாதன தொழிற்சாலை ஆகும். மற்றும் விற்பனை. உயர் மின்னழுத்த மின்மாற்றி துறையில் பல வருட அனுபவத்துடன், இது ஒரு முழுமையான உற்பத்தி அமைப்பைக் கொண்டுள்ளது மற்றும் கடுமையான தர ஆய்வு செயல்முறைகள். அனைத்து TYD தயாரிப்புகளும் தேசிய தரநிலை சோதனையில் தேர்ச்சி பெற்றுள்ளன, நிலையானவை செயல்திறன் மற்றும் அதிக செலவு-செயல்திறன். தரப்படுத்தப்பட்ட தயாரிப்புகள் மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகள் அதன்படி வழங்கப்படலாம் வெவ்வேறு மின்னழுத்த நிலைகள், சுற்றுச்சூழல் நிலைமைகள் மற்றும் மின் கட்டத் தேவைகள், நம்பகமான உயர் மின்னழுத்தத்தை வழங்குகிறது உலகளாவிய மின் திட்டங்களுக்கான துணை உபகரணங்கள்.
