மேம்பட்ட கருவி மின்மாற்றி உற்பத்தியாளர்

கருவி மின்மாற்றிகள்உயர் மின்னழுத்த ஏசி பவர் சிஸ்டங்களுக்கான பிரத்யேக துல்லியமான சாதனங்கள், மின் கட்டத்தின் "உணர்வு நரம்புகளாக" செயல்படுகின்றன. கட்டத்தின் உயர் மின்னழுத்தம், உயர் மின்னோட்ட சக்தியை நிலையான குறைந்த மின்னழுத்தம், இரண்டாம் நிலை உபகரணங்களால் அடையாளம் காணக்கூடிய குறைந்த மின்னோட்ட சமிக்ஞைகளாக மாற்றுவதே அவற்றின் அடிப்படைக் கொள்கையாகும். இது சக்தி அளவீடு, ஆற்றல் அளவீடு, கணினி கண்காணிப்பு மற்றும் ரிலே பாதுகாப்பு ஆகியவற்றிற்கான துல்லியமான தரவை வழங்குகிறது மற்றும் முதன்மை உயர் மின்னழுத்த சுற்று மற்றும் இரண்டாம் நிலை குறைந்த மின்னழுத்த கட்டுப்பாட்டு சுற்று, பாதுகாப்பு உபகரணங்கள் மற்றும் பராமரிப்பு பணியாளர்களின் பாதுகாப்பு ஆகியவற்றிற்கு இடையே மின்சாரம் தனிமைப்படுத்தப்படுவதை உறுதி செய்கிறது.

உசுனேR&D மற்றும் உயர் மின்னழுத்த கருவி மின்மாற்றிகளின் உற்பத்தியில் நிபுணத்துவம் பெற்றது, உயர்-உயர மற்றும் மாசு-எதிர்ப்பு பயன்பாடுகளுக்கு தனிப்பயனாக்கப்பட்ட தயாரிப்புகளை வழங்குகிறது. அவற்றின் மின்னழுத்த அளவுகள் 110kV, 126kV, 145kV, 154kV மற்றும் 170kV உள்ளிட்ட முக்கிய உயர் மின்னழுத்த மின் கட்டத்தின் நிலைகளை முழுமையாக உள்ளடக்கியது, இது பல்வேறு உயர் மற்றும் குறைந்த மின்னழுத்த விநியோக காட்சிகளுக்கு ஏற்றது.

தயாரிப்பு வகைப்பாடு மற்றும் முக்கிய செயல்திறன்

உசுனே கருவி மின்மாற்றிகள் முக்கியமாக இரண்டு வகைகளாகப் பிரிக்கப்படுகின்றன: தற்போதைய மின்மாற்றிகள் (CTகள்) மற்றும் மின்னழுத்த மின்மாற்றிகள் (VTகள்). இந்த இரண்டு வகையான தயாரிப்புகளும் தெளிவான செயல்பாட்டு நிலைப்படுத்தல் மற்றும் நிரப்பு பயன்பாட்டு காட்சிகளைக் கொண்டுள்ளன, அனைத்து இயக்க நிலைமைகளின் கீழும் உயர் மின்னழுத்த சக்தி அமைப்புகளின் செயல்பாட்டுத் தேவைகளை விரிவாகப் பூர்த்தி செய்கின்றன.

1. தற்போதைய மின்மாற்றி (CT)

1.1 வரையறை மற்றும் முக்கிய செயல்பாடுகள்

மின்னோட்ட மின்மாற்றிகள் மின் கட்டத்திலுள்ள உயர் முதன்மை மின்னோட்டங்களை நிலையான 1A அல்லது 5A இரண்டாம் நிலை மின்னோட்டங்களாக மாற்ற முடியும். அவை முக்கியமாக மின்னோட்டத்தைக் கண்டறிதல், ஆற்றல் அளவீடு, ஓவர் கரண்ட் மற்றும் கிரவுண்ட் ஃபால்ட் பாதுகாப்பு, பவர் கிரிட் மின்னோட்ட ஏற்ற இறக்கங்களைத் துல்லியமாகக் கைப்பற்றுதல் மற்றும் பவர் கிரிட் பாதுகாப்பை உறுதி செய்வதற்காக தவறுகளின் போது பாதுகாப்பு நடவடிக்கைகளை விரைவாகத் தூண்டுவதற்குப் பயன்படுத்தப்படுகின்றன.

1.2 முக்கிய தயாரிப்பு அம்சங்கள்

• பாதுகாப்பு தரநிலைகள்: இரண்டாம் நிலை சுற்றுவட்டத்தில் திறந்த சுற்றுகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன, உயர் மின்னழுத்த சுமைகளால் ஏற்படும் உபகரணங்கள் சேதம் மற்றும் பாதுகாப்பு விபத்துக்களை திறம்பட தடுக்கிறது.
• துல்லியம் மற்றும் நிலைத்தன்மை: உயர் அளவீட்டுத் துல்லியம் மற்றும் சிறந்த நிலையற்ற மறுமொழி செயல்திறன், சிக்கலான மின் கட்ட நிலைமைகளின் துல்லியமான அளவீடு மற்றும் நம்பகமான பாதுகாப்பு தேவைகளுக்கு ஏற்றது.
• பலதரப்பட்ட தயாரிப்பு வரம்பு: வெளிப்புற எண்ணெயில் மூழ்கிய, உலர்-வகை மற்றும் SF₆ எரிவாயு-இன்சுலேட்டட் வகைகளை உள்ளடக்கியது, உட்புற மற்றும் வெளிப்புற வழக்கமான மற்றும் சிறப்பு சக்தி விநியோக காட்சிகளுக்கு ஏற்றது.
• முதிர்ந்த மற்றும் நம்பகமானது: முக்கிய LB6 தொடர் வெளிப்புற எண்ணெய்-தாள் காப்பிடப்பட்ட தற்போதைய மின்மாற்றி பல பொறியியல் திட்டங்கள் மூலம் சரிபார்க்கப்பட்டது, நிலையான செயல்திறன் மற்றும் பரந்த பொருந்தக்கூடிய தன்மையை நிரூபிக்கிறது.

2. மின்னழுத்த மின்மாற்றி (VT)

2.1 வரையறை மற்றும் முக்கிய செயல்பாடுகள்

மின்னழுத்த மின்மாற்றிகள் உயர் மின்னழுத்த கிரிட் மின்னழுத்தத்தை 100V அல்லது 100/√3V இன் நிலையான இரண்டாம் நிலை மின்னழுத்தமாக மாற்றுகிறது, இது மின்னழுத்த அளவீடு, ஆற்றல் அளவீடு, மின்னழுத்த கண்காணிப்பு மற்றும் தவறு பாதுகாப்பு ஆகியவற்றிற்கான துல்லியமான மின்னழுத்த சமிக்ஞைகளை வழங்குகிறது, விநியோக அமைப்பில் மின்னழுத்த நிலைத்தன்மையை பராமரிக்கிறது.

2.2 தயாரிப்பு வகைப்பாடு மற்றும் பண்புகள்

உசுனே மின்னழுத்த மின்மாற்றிகள் இரண்டு முக்கிய வகைகளாகப் பிரிக்கப்படுகின்றன, வெவ்வேறு மின்னழுத்த நிலைகள் மற்றும் பயன்பாட்டுக் காட்சிகளுக்கு ஏற்றது:

• மின்காந்த மின்னழுத்த மின்மாற்றி (EVT): ஒரு பாரம்பரிய மின்தூண்டி அமைப்பைப் பயன்படுத்துகிறது, வடிவமைப்பில் எளிமையானது மற்றும் செயல்பாட்டில் நிலையானது, நடுத்தர மற்றும் குறைந்த மின்னழுத்த மின் அமைப்புகளுக்கு ஏற்றது;

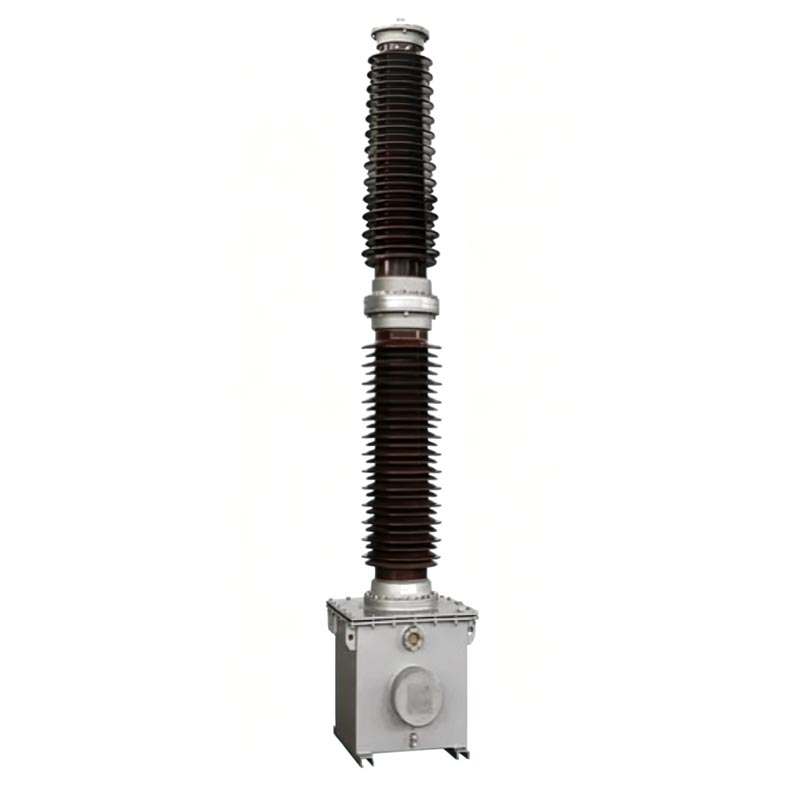

• கொள்ளளவு மின்னழுத்த மின்மாற்றி (CVT): 35kV~550kV வெளிப்புற உயர் மின்னழுத்த கட்டங்களில் பரவலாகப் பயன்படுத்தப்படும் கொள்ளளவு மின்னழுத்த பிரிப்பான் மற்றும் மின்காந்த அலகு ஆகியவற்றால் ஆனது. அடிப்படை அளவீடு மற்றும் பாதுகாப்பு செயல்பாடுகளுக்கு கூடுதலாக, இது மின் இணைப்பு கேரியர் தகவல்தொடர்புக்கான இணைப்பு மின்தேக்கியாகவும் பயன்படுத்தப்படலாம். முதன்மையான TYD தொடர் கொள்ளளவு மின்னழுத்த மின்மாற்றி மிகவும் உயர் தொழிற்துறை அங்கீகாரத்தைப் பெறுகிறது.

2.3 முக்கிய தயாரிப்பு அம்சங்கள்

• பாதுகாப்பு தரநிலைகள்: நிலையான மின்னழுத்த சமிக்ஞை வெளியீட்டை உறுதி செய்வதற்காக இரண்டாம் பக்கத்தில் குறுகிய சுற்றுகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன;
• துல்லியமான அளவீடு: நிலையான மின்னழுத்த விகிதம் மற்றும் குறைந்தபட்ச கட்டப் பிழை துல்லியமான மற்றும் நம்பகமான மின் அளவீடு மற்றும் கண்காணிப்பு தரவை உறுதி செய்கிறது;
• எதிர்ப்பு-அதிர்வு வடிவமைப்பு: கணினி அதிர்வு குறைபாடுகளை நீக்குவதற்கும், சாதனங்களின் நீண்டகால நிலையான செயல்பாட்டை உறுதி செய்வதற்கும் ஒரு பிரத்யேக ஃபெரோரெசோனன்ட் அடக்கி சாதனம் பொருத்தப்பட்டுள்ளது.

இயக்க நிலைமைகள் மற்றும் தரநிலைகள்

1. பொருந்தக்கூடிய இயக்க நிலைமைகள்

உசுனே இன்ஸ்ட்ரூமென்ட் மின்மாற்றி கடுமையான வெளிப்புற மற்றும் தொழில்துறை நிலைமைகளுக்காக வடிவமைக்கப்பட்டுள்ளது, வலுவான சுற்றுச்சூழல் தழுவல். நிலையான இயக்க அளவுருக்கள் பின்வருமாறு:

• மதிப்பிடப்பட்ட அதிர்வெண்: 50Hz/60Hz, முக்கிய உலகளாவிய பவர் கிரிட் அதிர்வெண்களுடன் இணக்கமானது;
• சுற்றுப்புற வெப்பநிலை: -40℃~+45℃, அதிக மற்றும் குறைந்த வெப்பநிலை மற்றும் தீவிர பருவகால நிலைகளை சந்திக்கிறது;
• நிறுவல் உயரம்: நிலையான மாதிரிகள் 1000மீ மற்றும் அதற்கும் குறைவான பகுதிகளுக்கு ஏற்றது; தனிப்பயனாக்கப்பட்ட உயர்-உயர மாதிரிகள் கிடைக்கின்றன;
• மாசு எதிர்ப்பு திறன்: பல்வேறு மாசு நிலைகளுக்கான தனிப்பயனாக்கலை ஆதரிக்கிறது, கடலோரப் பகுதிகள், தொழில்துறை தூசி மற்றும் அரிக்கும் சூழல்கள் போன்ற சிக்கலான வெளிப்புற சூழல்களுக்கு ஏற்றது.

2. நிறைவேற்றும் தரநிலைகள்

வடிவமைப்பு மற்றும் உற்பத்தி முதல் சோதனை வரை, எங்கள் தயாரிப்புகள் சர்வதேச மற்றும் தேசிய அதிகாரப்பூர்வ தரங்களை கண்டிப்பாக கடைபிடிக்கின்றன, நம்பகமான மற்றும் இணக்கமான தரத்தை உறுதி செய்கின்றன:

• சர்வதேச தரநிலைகள்: IEC 60044 தொடர் தரநிலைகள்
• தேசிய தரநிலைகள்: GB/T 20840 தொடர் தரநிலைகள்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: தற்போதைய மற்றும் மின்னழுத்த கருவி மின்மாற்றிகளுக்கான முக்கிய பாதுகாப்பு தடைகள் என்ன?

A1: இரண்டு வகையான கருவி மின்மாற்றிகளும் கடுமையான பாதுகாப்பு இயக்க நடைமுறைகளைக் கொண்டுள்ளன. மின்னோட்ட மின்மாற்றிகளின் (CT கள்) இரண்டாம் நிலை சுற்றுகளில் திறந்த சுற்றுகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன, இல்லையெனில், அதிகப்படியான உயர் மின்னழுத்தம் உருவாக்கப்படும், இதனால் உபகரணங்கள் எரிந்து மற்றும் மின்சார அதிர்ச்சி விபத்துக்கள் ஏற்படும். மின்னழுத்த மின்மாற்றிகளின் (VTs) இரண்டாம் பக்கத்தில், உபகரணங்களின் சுமை, அதிக வெப்பம் மற்றும் மின் கட்டம் தோல்விகளைத் தவிர்க்க, குறுகிய சுற்றுகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன. தினசரி பராமரிப்பு விதிமுறைகளின்படி கண்டிப்பாக மேற்கொள்ளப்பட வேண்டும்.

Q2: எந்தக் காட்சிகளில் கொள்ளளவு (CVT) மற்றும் மின்காந்த (EVT) மின்னழுத்த மின்மாற்றிகள் முறையே பொருத்தமானவை?

A2: மின்காந்த மின்னழுத்த மின்மாற்றிகள் (EVTகள்) கட்டமைப்பில் எளிமையானவை, செலவு குறைந்தவை மற்றும் செயல்பாட்டில் நிலையானவை, வழக்கமான நடுத்தர மற்றும் குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளுக்கு ஏற்றது; கொள்ளளவு மின்னழுத்த மின்மாற்றிகள் (CVTகள்) வலுவான தாங்கும் மின்னழுத்தம் மற்றும் குறுக்கீடு எதிர்ப்பு திறன்களைக் கொண்டுள்ளன, குறிப்பாக 35kV~550kV வெளிப்புற உயர் மின்னழுத்த மின் கட்டங்களுக்காக வடிவமைக்கப்பட்டுள்ளது. அளவீடு மற்றும் பாதுகாப்பிற்கு கூடுதலாக, அவை மின் லைன் கேரியர் தகவல்தொடர்புக்கும் பயன்படுத்தப்படலாம், அவை உயர் மின்னழுத்த வெளிப்புற துணை மின்நிலையங்களுக்கு விருப்பமான உபகரணங்களாக அமைகின்றன.

Q3: Usune இன்ஸ்ட்ரூமென்ட் மின்மாற்றிகளை அதிக உயரம் மற்றும் அதிக மாசுபட்ட சூழல்களுக்கு மாற்றியமைக்க முடியுமா?

A3: ஆம். நிலையான மாதிரிகள் 1000மீ மற்றும் அதற்கும் குறைவான உயரத்திற்கு ஏற்றது. உயர்-உயர காட்சிகளுக்கு, மேம்படுத்தப்பட்ட உயர்-உயர தனிப்பயனாக்கப்பட்ட பதிப்புகள் உள்ளன. மேலும், பல்வேறு மாசு நிலைகளைக் கொண்ட தயாரிப்புகளை கடலோர உப்பு தெளிப்பு, தொழிற்சாலை தூசி மற்றும் இரசாயன அரிப்பு போன்ற நிலைமைகளுக்கு தனிப்பயனாக்கலாம், தீவிர சூழல்களில் சாதனங்களின் நீண்டகால நிலையான மற்றும் பாதுகாப்பான செயல்பாட்டை உறுதி செய்கிறது.
