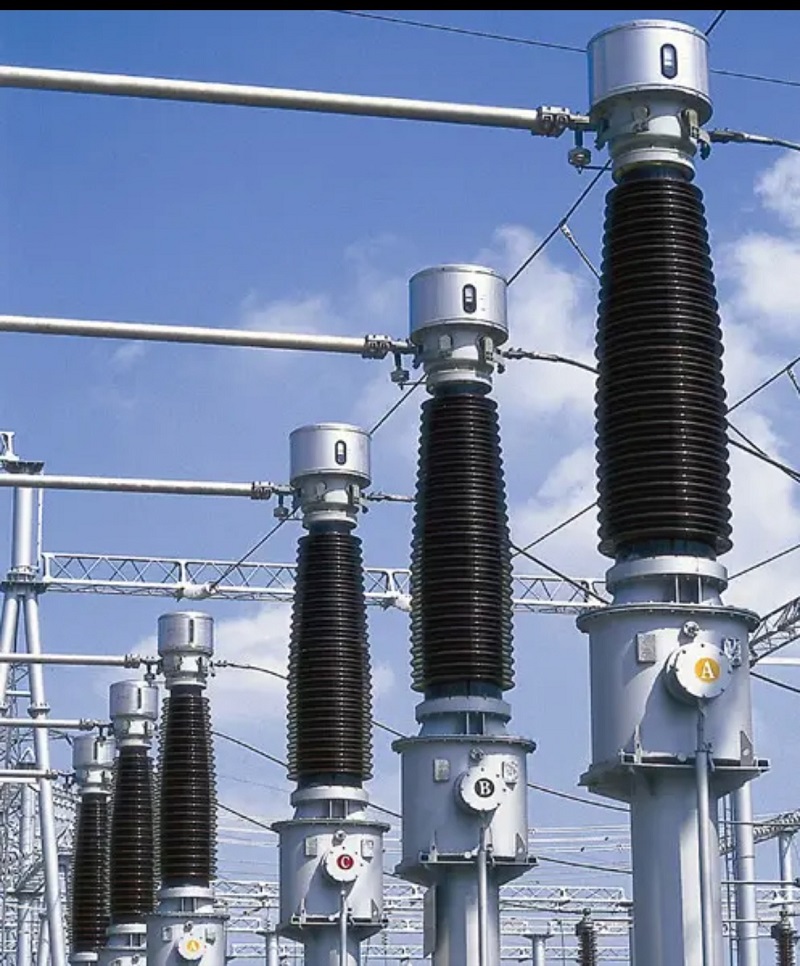

LB6-110kV தற்போதைய மின்மாற்றி110kV AC பவர் சிஸ்டங்களில் தற்போதைய அளவீடு, ஆற்றல் அளவீடு மற்றும் ரிலே பாதுகாப்புக்காக வடிவமைக்கப்பட்ட உயர் மின்னழுத்த மின்மாற்றி ஆகும். 50 ஹெர்ட்ஸ் மற்றும் 60 ஹெர்ட்ஸ் மின் நெட்வொர்க்குகளுக்கு ஏற்றது, இந்த மின்மாற்றி நிலையான செயல்திறன் மற்றும் துணை மின்நிலையங்கள், மின் பரிமாற்ற அமைப்புகள் மற்றும் தொழில்துறை சக்தி வசதிகளுக்கான உயர் அளவீட்டு துல்லியத்தை வழங்குகிறது.
மேம்பட்ட எண்ணெயில் மூழ்கிய இன்சுலேஷன் தொழில்நுட்பம் மற்றும் முழுமையாக சீல் செய்யப்பட்ட அமைப்புடன், LB6-110kV தற்போதைய மின்மாற்றி சிறந்த மின் காப்பு, நம்பகமான செயல்பாடு மற்றும் நீண்ட சேவை ஆயுளைக் கோரும் உயர் மின்னழுத்த வேலை நிலைமைகளின் கீழ் வழங்குகிறது.
LB6-110kV தொடர் மின்மாற்றி உயர் மின்னழுத்த சக்தி பயன்பாடுகளுக்கான தொழில்முறை வடிவமைப்பை ஏற்றுக்கொள்கிறது. தயாரிப்பு மாதிரி அதன் முக்கிய தொழில்நுட்ப அம்சங்களைக் குறிக்கிறது:
மின்மாற்றி பல இரண்டாம் நிலை முறுக்குகளுடன் பொருத்தப்பட்டுள்ளது, இதில் ஒரு மீட்டர் முறுக்கு துல்லியம் வகுப்பு 0.5 மற்றும் மூன்று பாதுகாப்பு முறுக்குகள் அடங்கும். பல இரண்டாம் நிலை முறுக்கு கட்டமைப்பு பல்வேறு மின் அமைப்பு தேவைகளுக்கு நம்பகமான தற்போதைய அளவீடு மற்றும் பாதுகாப்பு செயல்பாடுகளை செயல்படுத்துகிறது.
LB6-110kV தற்போதைய மின்மாற்றிஎண்ணெய் கன்சர்வேட்டரில் வெளிப்புற இணைக்கும் துண்டின் இணைப்பு முறையை மாற்றுவதன் மூலம் பல தற்போதைய விகித கட்டமைப்புகளை ஆதரிக்கிறது. தொடரில் இணைக்கப்படும் போது, தற்போதைய விகிதம் a/c ஆகும், அதே சமயம் இணை இணைப்பு 2*a/c தற்போதைய விகிதத்தை வழங்குகிறது.
இந்த நெகிழ்வான வடிவமைப்பு ஒரே மின்மாற்றி மாதிரியை வெவ்வேறு இயக்கத் தேவைகளுக்கு ஏற்ப அனுமதிக்கிறது, உபகரணங்களை மாற்றும் செலவுகளைக் குறைக்கிறது மற்றும் உயர் மின்னழுத்த சக்தி அமைப்புகளில் பயன்பாட்டு பல்துறை திறனை மேம்படுத்துகிறது.
LB6-110kV தற்போதைய மின்மாற்றி பல்வேறு சுற்றுச்சூழல் நிலைமைகளின் கீழ் நம்பகத்தன்மையுடன் செயல்பட வடிவமைக்கப்பட்டுள்ளது:
குறைந்த வெப்பநிலை அல்லது சிறப்பு சுற்றுச்சூழல் தேவைகள் கொண்ட பயன்பாடுகளுக்கு, திட்ட நிபந்தனைகளின்படி உற்பத்தியாளருடன் தனிப்பயனாக்கப்பட்ட தீர்வுகள் விவாதிக்கப்படலாம்.
LB6-110kV தற்போதைய மின்மாற்றி எரிபொருள் தொட்டி, மின்மாற்றி உடல், பீங்கான் புஷிங், ஆயில் கன்சர்வேட்டர் மற்றும் எக்ஸ்பாண்டர் ஆகியவற்றைக் கொண்ட எண்ணெயில் மூழ்கிய கட்டமைப்பை ஏற்றுக்கொள்கிறது. மின்மாற்றி உடல் இன்சுலேடிங் எண்ணெயில் மூழ்கியுள்ளது மற்றும் நிலையான மின் செயல்திறனுக்காக வடிவமைக்கப்பட்ட முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளைக் கொண்டுள்ளது.
முதன்மை முறுக்கு U- வடிவ அமைப்பை ஏற்றுக்கொள்கிறது. முக்கிய காப்பு அமைப்பு கொள்ளளவு எண்ணெய்-காகித காப்பு தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, காப்பு அடுக்குகளுக்கு இடையில் பல கொள்ளளவு திரைகள் ஏற்பாடு செய்யப்பட்டுள்ளன. வெளிப்புறத் திரை அடித்தளமாக இருக்கும் போது உள் திரையானது உயர் திறனுடன் இணைகிறது, காப்பு செயல்திறன் மற்றும் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துகிறது.
முதன்மை முறுக்கு நடத்துனர் எண்ணெய் பாதுகாப்பாளருடன் இணைக்கப்பட்ட நான்கு முனையங்களுடன் இரண்டு பிரிவுகளாக பிரிக்கப்பட்டுள்ளது. தற்போதைய விகிதத்தை வெளிப்புற வயரிங் மாற்றங்கள் மூலம் சரிசெய்யலாம், நெகிழ்வான உள்ளமைவு விருப்பங்களை வழங்குகிறது.
முதன்மை முறுக்கு கீழே ஒரு ஆதரவில் இரண்டாம் நிலை முறுக்கு நிறுவப்பட்டுள்ளது. அனைத்து இரண்டாம் நிலை டெர்மினல்கள் மற்றும் வெளிப்புற திரை டெர்மினல்கள் மின்மாற்றி தொட்டியில் உள்ள சந்திப்பு பெட்டியுடன் இணைக்கப்பட்டுள்ளன, இது வசதியான நிறுவல் மற்றும் பராமரிப்பை உறுதி செய்கிறது.
LB6-110kV தற்போதைய மின்மாற்றியானது சந்திப்பு பெட்டியின் அடிப்பகுதியில் நிறுவப்பட்ட வெளிப்புற வயரிங் கவ்விகளுடன் ஒரு நடைமுறை இணைப்பு வடிவமைப்பைக் கொண்டுள்ளது. சந்தி பெட்டி மற்றும் எரிபொருள் தொட்டி இரண்டிலும் கிரவுண்டிங் போல்ட் வழங்கப்பட்டுள்ளது, இது இரண்டாம் நிலை முறுக்கு மற்றும் முழுமையான மின்மாற்றி கட்டமைப்பை பாதுகாப்பான தரையிறக்க அனுமதிக்கிறது.
மின்மாற்றி துருவமுனைப்பு பண்புகளை குறைக்கிறது. முதன்மை மின்னோட்டம் P1 இலிருந்து P2 க்கு பாயும் போது, S1 இலிருந்து S2 அல்லது S3 க்கு வெளிப்புற சுற்று வழியாக இரண்டாம் நிலை மின்னோட்டம் பாய்கிறது, இது அளவீடு மற்றும் பாதுகாப்பு அமைப்புகளுக்கு துல்லியமான மின்னோட்ட பரிமாற்றத்தை உறுதி செய்கிறது.
அதன் உயர் மின்னழுத்த செயல்திறன் மற்றும் நம்பகமான பாதுகாப்பு செயல்பாடுகள் காரணமாக, LB6-110kV தற்போதைய மின்மாற்றி பரவலாகப் பயன்படுத்தப்படுகிறது:
LB6-110kV தற்போதைய மின்மாற்றி துல்லியமான அளவீடு, நம்பகமான காப்பு, நெகிழ்வான தற்போதைய விகித வடிவமைப்பு மற்றும் குறைந்த பராமரிப்பு செயல்பாடு ஆகியவற்றை ஒருங்கிணைக்கிறது. அதன் முழுமையாக சீல் செய்யப்பட்ட எண்ணெயில் மூழ்கிய அமைப்பு உயர் மின்னழுத்த சூழல்களில் நிலையான செயல்திறனை உறுதி செய்கிறது, இது பாதுகாப்பான மற்றும் தொடர்ச்சியான செயல்பாடு தேவைப்படும் நவீன மின் அமைப்புகளுக்கு நம்பகமான தீர்வாக அமைகிறது.
