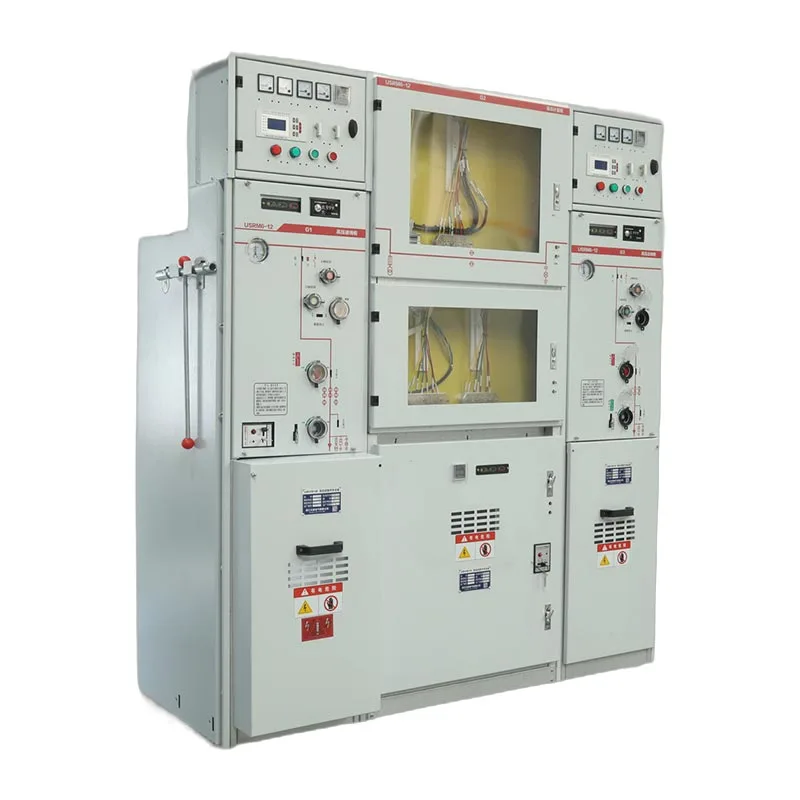

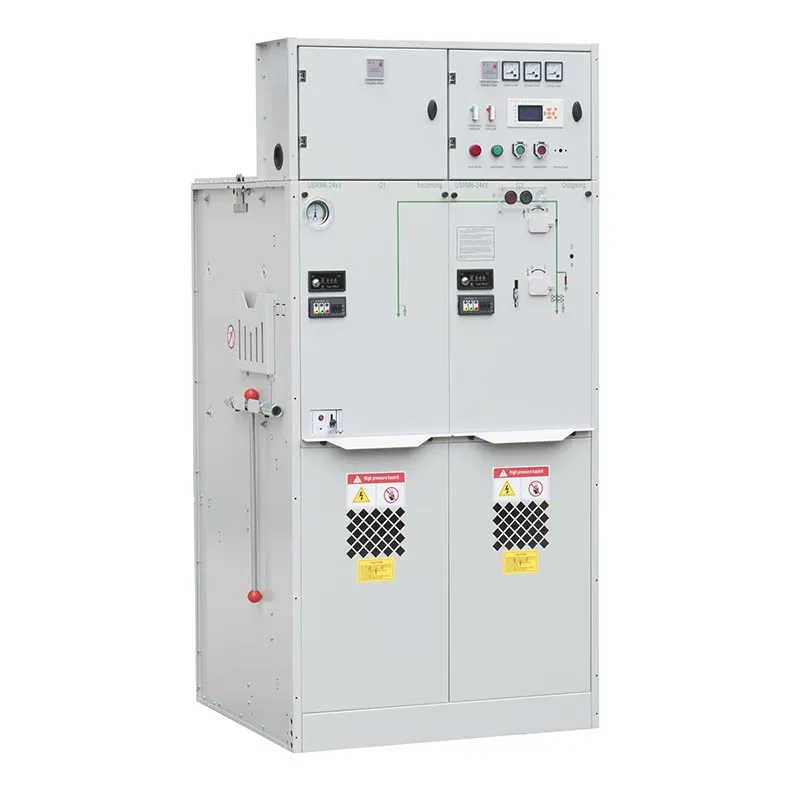

நிறுவல் சூழல்களை பெரிதும் நம்பியிருக்கும் வழக்கமான சுவிட்ச் கியரில் இருந்து வேறுபட்டது, Usune 11kv Sf6 Gis Gas தனிமைப்படுத்தப்பட்ட சுவிட்ச்கியர் சீல் செய்யப்பட்ட எரிவாயு பெட்டிக்குள் முக்கிய மின் கூறுகளை தனிமைப்படுத்துகிறது. ஒருங்கிணைந்த இயந்திரவியல் இன்டர்லாக் சிஸ்டம் தவறான செயல்பாடுகளைத் தடுக்க உதவுகிறது, ஆபரேட்டர் பாதுகாப்பு மற்றும் உபகரண நம்பகத்தன்மை இரண்டையும் மேம்படுத்துகிறது.
மின்மாற்றி துணை மின் நிலையங்கள், தொழில்துறை மின் விநியோக அமைப்புகள், வணிக கட்டிடங்கள் ஆகியவற்றில் சுவிட்ச் கியர் பரவலாகப் பயன்படுத்தப்படுகிறது. உள்கட்டமைப்பு திட்டங்கள் மற்றும் பாதுகாப்பு, நம்பகத்தன்மை மற்றும் எளிதான செயல்பாடு இருக்கும் 11kV நடுத்தர மின்னழுத்த பயன்பாடுகள் அத்தியாவசியமான.
முக்கிய சுற்று கூறுகள் ஒரு சீல் செய்யப்பட்ட SF6 எரிவாயு தொட்டிக்குள் இணைக்கப்பட்டுள்ளன, இது வெளிப்புறத்திற்கு நேரடி வெளிப்பாட்டைக் குறைக்கிறது. சுற்றுச்சூழல் நிலைமைகள். இந்த வடிவமைப்பு தூசி, ஈரப்பதம், மாசு மற்றும் மின் கூறுகளை பாதுகாக்க உதவுகிறது ஒடுக்கம், நீண்ட கால இயக்க நிலைத்தன்மையை மேம்படுத்துதல்.
பாரம்பரிய காற்று-இன்சுலேட்டட் சுவிட்ச் கியர், தயாரிப்போடு ஒப்பிடும்போது மூடப்பட்ட அமைப்பு இடத் தேவையையும் குறைக்கிறது Usune 11kv Sf6 Gis காஸ் இன்சுலேட்டட் ஸ்விட்ச்கியர் சிறிய துணை மின்நிலையங்கள் மற்றும் இடமில்லாத மின் அறைகளுக்கு ஏற்றது.
Usune 11kV SF6 GIS ஆனது தவறான செயல்பாட்டைத் தடுக்க பல இயந்திர பாதுகாப்பு பாதுகாப்புகளுடன் வடிவமைக்கப்பட்டுள்ளது. அனைத்து கட்டுப்படுத்தப்பட்ட மாறுதல் நடைமுறைகளை உறுதிசெய்து, பிரத்யேக இயக்க கைப்பிடியைப் பயன்படுத்தி சுவிட்சுகள் இயக்கப்பட வேண்டும்.
லோட் பிரேக் சுவிட்ச் அல்லது வெற்றிட சர்க்யூட் பிரேக்கர் மற்றும் அதனுடன் தொடர்புடைய கிரவுண்டிங் சுவிட்ச் உள் பொருத்தப்பட்டிருக்கும் இயந்திர இணைப்பு. தேவைப்படும் போது கூடுதல் பேட்லாக் இன்டர்லாக்கிங் பயன்படுத்தப்படலாம், மேலும் உயர்வை வழங்குகிறது பராமரிப்பு மற்றும் செயல்பாட்டின் போது பாதுகாப்பு.
கிரவுண்டிங் சுவிட்ச் மூடப்பட்டு, சுமை இடைவேளை சுவிட்ச் திறந்திருக்கும் போது மட்டுமே கீழ் கதவு திறக்கப்படும் நிலை, ஆற்றல்மிக்க பகுதிகளுக்கான அணுகலைத் தடுக்கிறது.
கீழ் கதவு திறந்திருக்கும் போது கிரவுண்டிங் சுவிட்சை இயக்க முடியாது, பாதுகாப்பற்ற பராமரிப்பு நிலைமைகளைத் தடுக்க உதவுகிறது.
கிரவுண்டிங் சுவிட்ச் மூடப்படும்போது சுமை இடைவேளை சுவிட்சை மூட முடியாது, மேலும் கிரவுண்டிங் சுவிட்சை மூட முடியாது சுமை இடைவெளி சுவிட்ச் மூடப்படும் போது இயக்கப்படுகிறது.
மின்சாரம் வழங்கல் செயல்பாட்டிற்கு, கேபிள் பெட்டியின் கதவு முதலில் மூடப்பட வேண்டும். மூன்று நிலை சுவிட்ச் பின்னர் உள்ளது தரையிறங்கும் நிலையிலிருந்து தனிமைப்படுத்தப்பட்ட நிலைக்கும் இறுதியாக மூடும் நிலைக்கும் இயக்கப்பட்டது.
ஆற்றல் தனிமைப்படுத்தலுக்கு, மூன்று நிலை சுவிட்ச் மூடும் நிலையிலிருந்து தனிமைப்படுத்தப்பட்ட நிலைக்கு இயக்கப்படுகிறது. தரையிறங்கும் நிலை, கேபிள் பெட்டிக்கு பாதுகாப்பான அணுகலை அனுமதிக்கிறது.
| இல்லை | பொருட்கள் | அலகு | சுமை இடைவெளி சுவிட்ச் அலகு | கூட்டு அலகு | சர்க்யூட் பிரேக்கர் அலகு |
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12/24 | 12/24 | 12/24 |
| 2 | மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 | 50 | 50 |
| 3 | மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630 | 125 (உருகி மின்னோட்டத்தைப் பொறுத்தது) | 630 |
| 4 | மதிப்பிடப்பட்ட காப்பு நிலை-1 நிமிட அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்-இடை கட்டம், தரை | கே.வி | 42/65 | 42/65 | 42/65 |
| மதிப்பிடப்பட்ட காப்பு நிலை-1 நிமிட அதிர்வெண் மின்னழுத்த-தனிமைப்படுத்தும் தூரத்தைத் தாங்கும் | கே.வி | 48/79 | 48/79 | 48/79 | |
| மதிப்பிடப்பட்ட காப்பு நிலை-1 நிமிட அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்-கட்டுப்பாட்டு மற்றும் துணை சுற்று | கே.வி | 2/2 | 2/2 | 2/2 | |
| மதிப்பிடப்பட்ட காப்பு நிலை-விளக்கு தூண்டுதல் மின்னழுத்தத்தை தாங்கும்-இடை கட்டம், தரை | கே.வி | 75/125 | 75/125 | 75/125 | |
| மதிப்பிடப்பட்ட காப்பு நிலை-ஒளி தூண்டுதல் மின்னழுத்த-தனிமைப்படுத்தும் தூரத்தைத் தாங்கும் | கே.வி | 85/145 | 85/145 | 85/145 | |
| 5 | மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டத்தைத் தாங்கும் | kA/s | 25/4 | —— | 25/4 |
| 6 | மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 63 | —— | 63 |
| 7 | மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் செய்யும் | kA | 63 | HV ஃப்யூஸால் வரையறுக்கப்பட்டது | 63 |
| 8 | மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம் | kA | —— | HV ஃப்யூஸால் வரையறுக்கப்பட்டது | 25/25 |
| 9 | மதிப்பிடப்பட்ட பரிமாற்ற மின்னோட்டம் | A | —— | 1700/1400 | —— |
| 10 | மதிப்பிடப்பட்ட செயலில் சுமை முறிக்கும் மின்னோட்டம் | A | 630 | —— | —— |
| 11 | மதிப்பிடப்பட்ட க்ளோஸ்-லூப் பிரேக்கிங் கரண்ட் | A | 630 | —— | 630 |
| 12 | மெக்கானிக்கல் லைஃப்-லோட் பிரேக் ஸ்விட்ச்/சிபி | நேரங்கள் | 10000 | 10000 | 20000 |
| இயந்திர வாழ்க்கை-தனிமைப்படுத்தல்/தரை சுவிட்ச் | நேரங்கள் | 5000 | 5000 | 5000 | |
| 13 | சுற்று எதிர்ப்பு | μΩ | ≤150 | —— | ≤150 |
| 14 | மதிப்பிடப்பட்ட சார்ஜிங் அழுத்தம் (20℃ கேஜ் அழுத்தம்) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | எரிவாயு வருடாந்திர உறவினர் கசிவு விகிதம் | % | 0.05 | 0.05 | 0.05 |
| 16 | IP பாதுகாப்பு பட்டம் - அமைச்சரவை | IP4X | IP4X | IP4X | |
| ஐபி பாதுகாப்பு பட்டம் - எரிவாயு தொட்டி | IP67 | IP67 | IP67 |
நிலையான மாறுதல் செயல்திறனை உறுதிசெய்ய, இயங்குமுறையானது ஸ்பிரிங் சார்ஜிங் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது.
லோட் பிரேக் ஸ்விட்ச்-ஃப்யூஸ் காம்பினேஷன் யூனிட் அல்லது சர்க்யூட் பிரேக்கர் யூனிட்டுக்கு, மாறுவதற்கு முன் ஸ்பிரிங் சார்ஜ் செய்யப்பட வேண்டும் அறுவை சிகிச்சை. இயக்க கைப்பிடி முழு சார்ஜிங்கிற்காக கடிகார திசையில் சுழற்றப்படுகிறது, அதைத் தொடர்ந்து பச்சை நிற மூடுதலை அழுத்தவும் மூடும் செயல்பாட்டை முடிக்க பொத்தான்.
இயக்க கைப்பிடியை எதிரெதிர் திசையில் சுழற்றுவதன் மூலம் திறப்பு செயல்பாடு செய்யப்படுகிறது.
வெற்றிட சர்க்யூட் பிரேக்கர்களைப் பயன்படுத்தி மின்மாற்றி பாதுகாப்பு பயன்பாடுகளில், சர்க்யூட் பிரேக்கர் மூலம் பயணம் செய்யலாம் அசாதாரண நிலைமைகள் ஏற்படும் போது பாதுகாப்பு ரிலே.
லோட் பிரேக் ஸ்விட்ச்-ஃப்யூஸ் காம்பினேஷன் யூனிட்களுக்கு, ஃபியூஸ் இண்டிகேட்டர் கீழ் செயல்படும் போது சுமை இடைவெளி சுவிட்ச் ட்ரிப் ஆகும் மின்னோட்ட அல்லது குறுகிய சுற்று நிலைமைகள்.
Usune 11kV SF6 GIS காஸ் இன்சுலேட்டட் சுவிட்ச்கியர் வெவ்வேறு நடுத்தர மின்னழுத்த விநியோகத்தின் படி கட்டமைக்கப்படலாம் தேவைகள், உட்பட:
● மின்மாற்றி பாதுகாப்பு பயன்பாடுகள்
● தொழில்துறை ஊட்டி அமைப்புகள்
● ரிங் முக்கிய விநியோக நெட்வொர்க்குகள்
● வணிக கட்டிட சக்தி அமைப்புகள்
● சிறிய துணை மின்நிலையங்கள்
சீல் செய்யப்பட்ட SF6 இன்சுலேஷன் வடிவமைப்பு மற்றும் நம்பகமான இயக்க முறைமை ஆகியவை தேவைப்படும் பயன்பாடுகளுக்கு உபகரணங்களை ஏற்றதாக ஆக்குகின்றன தொடர்ச்சியான செயல்பாடு மற்றும் உயர் பாதுகாப்பு தரநிலைகள்.
Usune 11kv Sf6 Gis எரிவாயு இன்சுலேட்டட் சுவிட்ச்கியர் வசதியான போக்குவரத்து மற்றும் தள நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது.
உபகரணங்கள் கிரேன் போக்குவரத்துக்கு தூக்கும் வளையங்களுடன் பொருத்தப்பட்டுள்ளன, மேலும் ஃபோர்க்லிஃப்ட் உபகரணங்களைப் பயன்படுத்தி நகர்த்தலாம். திட்டத்தின் போது கையாளுதலை எளிமைப்படுத்த நடைமுறை எடை ஏற்பாடுகளுடன் வெவ்வேறு தொகுதி சேர்க்கைகள் வடிவமைக்கப்பட்டுள்ளன நிறுவல்.
நிறுவலுக்கு முன், வாடிக்கையாளர்கள் போக்குவரத்துக்குப் பிறகு உபகரணங்களின் நிலையை சரிபார்க்க வேண்டும், அவற்றுள்:
● இயக்க கைப்பிடி கிடைக்கும் தன்மை
● அழுத்தம் காட்டி நிலை
● இயந்திர செயல்பாடு செயல்பாடு
● காணக்கூடிய போக்குவரத்து சேதம்
இயக்குவதற்கு முன் அழுத்தம் காட்டி சாதாரண பச்சை பகுதிக்குள் இருக்க வேண்டும்.
பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டிற்கு, நிறுவல் அடித்தளம் பின்வரும் தேவைகளை பூர்த்தி செய்ய வேண்டும்:
● தரை தாங்கும் திறன் குறைந்தது 500kg/m² ஆக இருக்க வேண்டும்
● நிறுவல் மேற்பரப்பு சமமாகவும் மென்மையாகவும் இருக்க வேண்டும்
● திட்டத் தேவைகளுக்கு ஏற்ப கேபிள் குழாய்கள் தயாரிக்கப்பட வேண்டும்
● ஈரப்பதம் ஊடுருவுவதைத் தடுக்க கேபிள் குழாய்கள் சரியாக மூடப்பட வேண்டும்
● உற்பத்தியாளர் வரைபடங்களின்படி அடிப்படை எஃகு சேனல் பரிமாணங்கள் தயாரிக்கப்பட வேண்டும்
சரியான அடித்தளம் தயாரிப்பது துல்லியமான நிறுவல், நம்பகமான கேபிள் இணைப்பு மற்றும் நீண்ட கால உபகரணங்களை உறுதிப்படுத்த உதவுகிறது செயல்திறன்.
| ஒப்பீடு | Usune 11kV SF6 GIS | பாரம்பரிய AIS |
| காப்பு முறை | SF6 வாயு காப்பிடப்பட்ட சீல் அமைப்பு | காற்று காப்பு |
| சுற்றுச்சூழல் பாதுகாப்பு | தூசி, ஈரப்பதம் மற்றும் மாசுபாட்டால் குறைவாக பாதிக்கப்படும் | நிறுவல் சூழலை அதிகம் சார்ந்துள்ளது |
| பாதுகாப்பு | மெக்கானிக்கல் இன்டர்லாக் மற்றும் ஐந்து பாதுகாப்பு பாதுகாப்புகள் | பாதுகாப்பு செயல்பாட்டு நடைமுறைகளைப் பொறுத்தது |
| நிறுவல் இடம் | கச்சிதமான வடிவமைப்பு | பெரிய அனுமதி தேவை |
| பராமரிப்பு | குறைக்கப்பட்ட சுற்றுச்சூழல் பராமரிப்பு தேவைகள் | அதிக சுற்றுச்சூழல் பாதுகாப்பு தேவைப்படுகிறது |
| ஆபரேஷன் | கட்டுப்படுத்தப்பட்ட மாறுதல் வரிசை | ஆபரேட்டர் அனுபவத்தில் அதிக சார்பு |
ஒரு வாடிக்கையாளர் Usune 11kV SF6 GIS ஐ தொழில்துறை மின் விநியோக அமைப்பிற்குப் பயன்படுத்தினார், அங்கு பாதுகாப்பான மாறுதல் மற்றும் வரையறுக்கப்பட்டது நிறுவல் இடம் முக்கிய கவலையாக இருந்தது. நிறுவிய பின், வாடிக்கையாளர் சிறிய அமைச்சரவை கட்டமைப்பை முன்னிலைப்படுத்தினார் மெக்கானிக்கல் இன்டர்லாக்கிங், இது தினசரி மாறுதல் செயல்பாடுகளை மேலும் கட்டுப்படுத்தியது மற்றும் தவறான அபாயத்தைக் குறைத்தது அறுவை சிகிச்சை.
மின்மாற்றி பாதுகாப்பு பயன்பாட்டிற்கு, வாடிக்கையாளர் வெற்றிட சர்க்யூட் பிரேக்கர் உள்ளமைவைத் தேர்ந்தெடுத்தார் ரிலே அடிப்படையிலான பாதுகாப்பு. தானியங்கி பயணச் செயல்பாடு மற்றும் தெளிவான இயக்க வரிசை ஆகியவை உதவியாக இருப்பதாக வாடிக்கையாளர் கண்டறிந்தார் வழக்கமான செயல்பாட்டை எளிதாக்கும் போது அசாதாரண தற்போதைய நிலைமைகளுக்கு பதிலளிக்கிறது.
தள செயல்பாட்டின் போது, வாடிக்கையாளர்கள் குறிப்பாக ஐந்து பாதுகாப்பு இன்டர்லாக் அமைப்பை மதிப்பிட்டனர். இடையே தேவையான வரிசை கேபிள் கதவு, கிரவுண்டிங் சுவிட்ச் மற்றும் லோட் பிரேக் சுவிட்ச் ஆகியவை பராமரிப்பு நடைமுறைகளை தெளிவாக்கியது மற்றும் பாதுகாப்பற்றதைத் தடுக்க உதவியது கேபிள் பெட்டிக்கான அணுகல்.
Zhejiang Usune Electric Co., Ltd. ISO 9001 தரத்தின்படி ஒரு விரிவான மேலாண்மை அமைப்பை நிறுவியுள்ளது மேலாண்மை அமைப்பு, ISO 14001 சுற்றுச்சூழல் மேலாண்மை அமைப்பு மற்றும் ISO 45001 தொழில்சார் சுகாதாரம் மற்றும் பாதுகாப்பு மேலாண்மை அமைப்பு.
சர்வதேச சந்தை தேவைகளை பூர்த்தி செய்ய, Usune நடுத்தர மின்னழுத்த சுவிட்ச் கியர் தயாரிப்புகள் தொடர்புடைய IEC மற்றும் GB ஐ கடந்துவிட்டன நிலையான வகை சோதனைகள் மற்றும் பொருந்தக்கூடிய தயாரிப்புகள் CE சான்றிதழைப் பெற்றுள்ளன. கடுமையான தரக் கட்டுப்பாடு செயல்படுத்தப்படுகிறது உலகளாவிய மின் விநியோகத்திற்கான நம்பகமான செயல்திறனை உறுதி செய்வதற்காக உற்பத்தி, ஆய்வு மற்றும் சோதனை செயல்முறைகள் முழுவதும் பயன்பாடுகள்.
மெக்கானிக்கல் இன்டர்லாக்கிங், லோட் பிரேக் சுவிட்சுகள், சர்க்யூட் பிரேக்கர்ஸ் மற்றும் சர்க்யூட் பிரேக்கர்கள் இடையே தவறான மாறுதல் வரிசைகளைத் தடுக்கிறது. அடிப்படை சுவிட்சுகள். செயல்பாடு மற்றும் பராமரிப்பின் போது ஆபரேட்டர்கள் மற்றும் உபகரணங்களைப் பாதுகாக்க இது உதவுகிறது.
நிறுவும் முன், வாடிக்கையாளர்கள் போக்குவரத்து நிலைமைகள், அழுத்தம் காட்டி நிலை, இயக்க கைப்பிடி ஆகியவற்றை சரிபார்க்க வேண்டும் கிடைக்கும் தன்மை மற்றும் இயந்திர செயல்பாடு செயல்திறன். ஏதேனும் சேதம் அல்லது காணாமல் போன பாகங்கள் உடனடியாக தெரிவிக்கப்பட வேண்டும்.
மின்மாற்றி துணை மின்நிலையங்கள், தொழில்துறை ஆலைகள், வணிக வசதிகள், உள்கட்டமைப்பு திட்டங்கள் மற்றும் இது பொருத்தமானது நம்பகமான மற்றும் பாதுகாப்பான செயல்பாடு தேவைப்படும் பிற 11kV நடுத்தர மின்னழுத்த விநியோக அமைப்புகள்.
உசுனே SF6 எரிவாயு காப்புத் தொழில்நுட்பம், இயந்திர பாதுகாப்பு இன்டர்லாக், நம்பகமான இயக்க வழிமுறைகள் மற்றும் நவீன 11kV நடுத்தர மின்னழுத்த விநியோக நெட்வொர்க்குகளுக்கு பாதுகாப்பான மற்றும் சிறிய தீர்வை வழங்க கடுமையான தரக் கட்டுப்பாடு.
