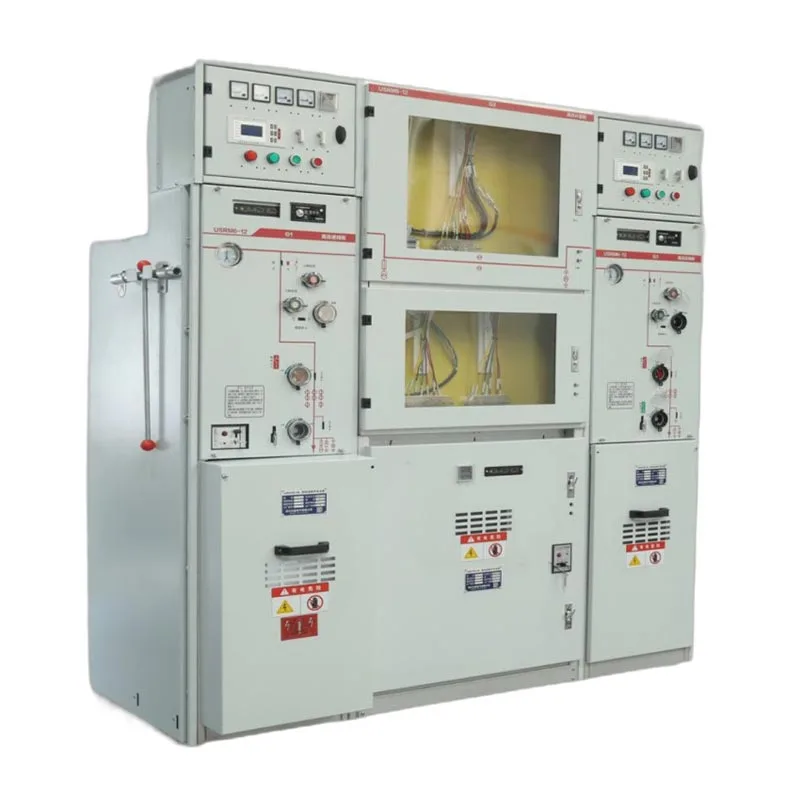

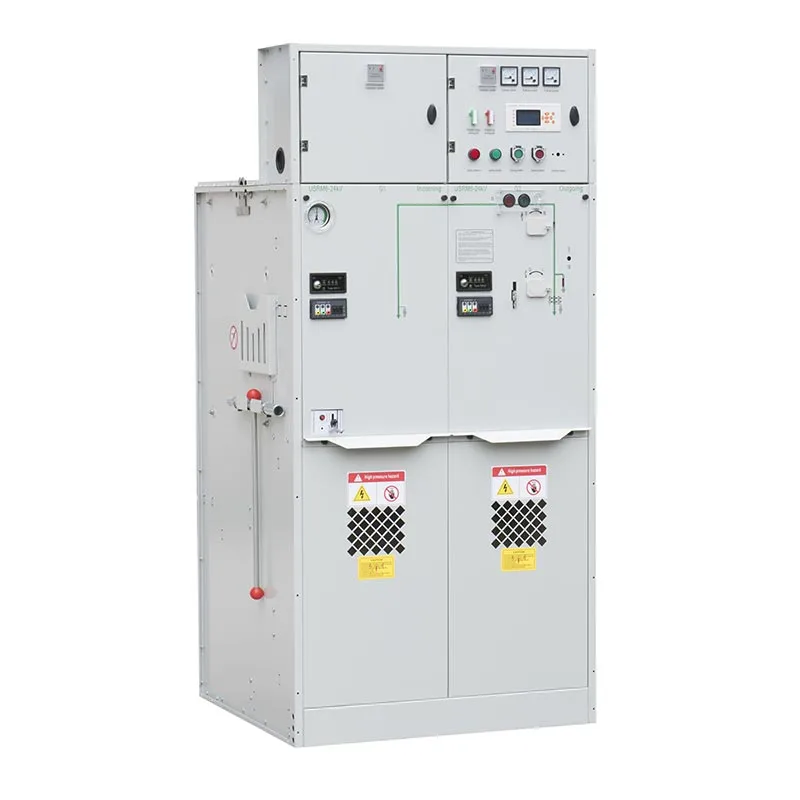

22kV SF6 GIS RMU ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் வாங்குபவர்களுக்கு, செயல்திறன் மாறுவது மட்டுமல்ல, முக்கியக் கருத்தாகும். மேலும் தவறுகளை எவ்வளவு விரைவாகக் கண்டறிய முடியும், ஆபரேட்டர்கள் எவ்வளவு பாதுகாப்பாக உபகரணங்களை அணுக முடியும், எவ்வளவு பராமரிப்பு உள்ளது அதன் சேவை வாழ்க்கை முழுவதும் தேவை. Usune உயர் மின்னழுத்த நேரடி அறிகுறி, தவறு மூலம் இந்த தேவைகளை நிவர்த்தி செய்கிறது குறிகாட்டிகள், மைக்ரோகம்ப்யூட்டர் பாதுகாப்பு மற்றும் அழுத்தம்-சீல் செய்யப்பட்ட வாயு அமைப்பு.
RMU ஆனது ஃபேஸ்-டு-ஃபேஸ் மற்றும் ஃபேஸ்-டு-கிரவுண்ட் தவறுகளுக்கான ஃபால்ட் இன்டிகேட்டர்களுடன் பொருத்தப்பட்டிருக்கும். தவறு ஏற்பட்டவுடன், பாதிக்கப்பட்ட பிரிவை அடையாளம் காணவும், தவறு புள்ளியைக் கண்டறியவும் இயக்கப் பணியாளர்களுக்கு உதவ காட்டி ஒரு அலாரம் வழங்குகிறது மேலும் திறமையாக.
ஒரு கண்காணிப்பு மையத்துடன் இணைக்கப்பட்ட விநியோக நெட்வொர்க்குகளுக்கு, தவறான தகவல்களும் அனுப்பப்படும் கண்காணிப்பு சர்வர், கட்டுப்பாட்டு அறையை நம்பாமல் தவறு பகுதி மற்றும் குறிப்பிட்ட நிலையை அடையாளம் காண அனுமதிக்கிறது முற்றிலும் கைமுறை ஆய்வு.
உயர் மின்னழுத்த லைவ் இன்டிகேஷன் சாதனம் முதன்மைச் சுற்று உள்ளதா என்பதைச் சரிபார்க்க காட்சி நினைவூட்டலை வழங்குகிறது ஆற்றல் பெற்றது. செயல்பாட்டிற்கு முன் மின் நிலையை உறுதிப்படுத்த ஆபரேட்டர்களுக்கு உதவ, கட்ட சரிபார்ப்பையும் இது ஆதரிக்கிறது.
மின் இணைப்பு மற்றும் அதனுடன் தொடர்புடைய காந்தப் பூட்டு ஆகியவை கேபிள் பெட்டியின் கதவு இருப்பதைத் தடுக்கலாம் உள்வரும் கேபிள் ஆற்றலுடன் இருக்கும் போது திறக்கப்பட்டது, பராமரிப்பின் போது கூடுதல் பாதுகாப்பை வழங்குகிறது.
விருப்பமான மைக்ரோகம்ப்யூட்டர் பாதுகாப்பு, அளவீடு மற்றும் கட்டுப்பாட்டு சாதனம் பாரம்பரிய மின்காந்த ரிலேவை மாற்றுகிறது டிஜிட்டல் கண்காணிப்பு தொழில்நுட்பத்துடன் பாதுகாப்பு. இது கோடுகள், விநியோக மின்மாற்றிகள் மற்றும் பிற முதன்மைக்கு பயன்படுத்தப்படலாம் உபகரணங்கள்.
கணினி தற்போதைய மற்றும் மின்னழுத்த பாதுகாப்பு, அளவீடு, அலாரம் மற்றும் கட்டுப்பாட்டு செயல்பாடுகளை ஒருங்கிணைக்க முடியும், ஆதரவு அறிவார்ந்த சக்தி மேலாண்மை மற்றும் வாடிக்கையாளரின் கண்காணிப்பு நெட்வொர்க்குடன் தொடர்பு.
| இல்லை | பொருட்கள் | அலகு | சுமை இடைவெளி சுவிட்ச் அலகு | கூட்டு அலகு | சர்க்யூட் பிரேக்கர் அலகு |
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12/24 | 12/24 | 12/24 |
| 2 | மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 | 50 | 50 |
| 3 | மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630 | 125 (உருகி மின்னோட்டத்தைப் பொறுத்தது) | 630 |
| 4 | மதிப்பிடப்பட்ட காப்பு நிலை-1 நிமிட அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்-இடை கட்டம், தரை | கே.வி | 42/65 | 42/65 | 42/65 |
| மதிப்பிடப்பட்ட காப்பு நிலை-1 நிமிட அதிர்வெண் மின்னழுத்த-தனிமைப்படுத்தும் தூரத்தைத் தாங்கும் | கே.வி | 48/79 | 48/79 | 48/79 | |
| மதிப்பிடப்பட்ட காப்பு நிலை-1 நிமிட அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்-கட்டுப்பாட்டு மற்றும் துணை சுற்று | கே.வி | 2/2 | 2/2 | 2/2 | |
| மதிப்பிடப்பட்ட காப்பு நிலை-விளக்கு தூண்டுதல் மின்னழுத்தத்தை தாங்கும்-இடை கட்டம், தரை | கே.வி | 75/125 | 75/125 | 75/125 | |
| மதிப்பிடப்பட்ட காப்பு நிலை-ஒளி தூண்டுதல் மின்னழுத்த-தனிமைப்படுத்தும் தூரத்தைத் தாங்கும் | கே.வி | 85/145 | 85/145 | 85/145 | |
| 5 | மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டத்தைத் தாங்கும் | kA/s | 25/4 | —— | 25/4 |
| 6 | மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 63 | —— | 63 |
| 7 | மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் செய்யும் | kA | 63 | HV ஃப்யூஸால் வரையறுக்கப்பட்டது | 63 |
| 8 | மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம் | kA | —— | HV ஃப்யூஸால் வரையறுக்கப்பட்டது | 25/25 |
| 9 | மதிப்பிடப்பட்ட பரிமாற்ற மின்னோட்டம் | A | —— | 1700/1400 | —— |
| 10 | மதிப்பிடப்பட்ட செயலில் சுமை முறிக்கும் மின்னோட்டம் | A | 630 | —— | —— |
| 11 | மதிப்பிடப்பட்ட க்ளோஸ்-லூப் பிரேக்கிங் கரண்ட் | A | 630 | —— | 630 |
| 12 | மெக்கானிக்கல் லைஃப்-லோட் பிரேக் ஸ்விட்ச்/சிபி | நேரங்கள் | 10000 | 10000 | 20000 |
| இயந்திர வாழ்க்கை-தனிமைப்படுத்தல்/தரை சுவிட்ச் | நேரங்கள் | 5000 | 5000 | 5000 | |
| 13 | சுற்று எதிர்ப்பு | μΩ | ≤150 | —— | ≤150 |
| 14 | மதிப்பிடப்பட்ட சார்ஜிங் அழுத்தம் (20℃ கேஜ் அழுத்தம்) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | எரிவாயு வருடாந்திர உறவினர் கசிவு விகிதம் | % | 0.05 | 0.05 | 0.05 |
| 16 | IP பாதுகாப்பு பட்டம் - அமைச்சரவை | IP4X | IP4X | IP4X | |
| ஐபி பாதுகாப்பு பட்டம் - எரிவாயு தொட்டி | IP67 | IP67 | IP67 |
கட்டங்களுக்கு இடையில் அல்லது ஒரு கட்டத்திற்கும் தரைக்கும் இடையில் ஒரு குறுகிய சுற்று ஏற்படும் போது, தவறு காட்டி ஒரு எச்சரிக்கையை வழங்குகிறது அறிகுறி. பராமரிப்புப் பணியாளர்கள் சிக்னலைப் பயன்படுத்தி பாதிக்கப்பட்ட ஊட்டியைக் கண்டறிந்து பிழையைக் குறைக்கலாம் இடம்.
மையப்படுத்தப்பட்ட கண்காணிப்பு தேவைப்படும் திட்டங்களுக்கு, தவறான தகவலை கண்காணிப்பு மையத்திற்கு அனுப்பலாம். தி கண்காணிப்பு கணினி தொடர்புடைய தவறு பகுதி மற்றும் இருப்பிடத்தைக் காண்பிக்கும், பராமரிப்பு குழுக்கள் குறைக்க உதவுகிறது பிழை-தேடல் நேரம் மற்றும் ஆற்றலை மிகவும் திறமையாக மீட்டெடுக்கிறது.
SF6 அமைச்சரவையின் முதன்மை கூறுகள் சீல் செய்யப்பட்ட அமைப்பாக வடிவமைக்கப்பட்டுள்ளன மற்றும் பொதுவாக வழக்கமான தேவை இல்லை சாதாரண இயக்க நிலைமைகளின் கீழ் குறிப்பிட்ட சேவை வாழ்க்கையின் போது பராமரிப்பு.
எரிவாயு தொட்டி துருப்பிடிக்காத எஃகு மூலம் தயாரிக்கப்படுகிறது, இது நீண்ட கால அரிப்பு எதிர்ப்பை வழங்குகிறது. இயந்திரவியல் இயக்க கூறுகள் எரிவாயு தொட்டிக்கு வெளியே நிலைநிறுத்தப்பட்டு, ஆய்வு, செயல்பாடு மற்றும் கூறுகளை மாற்றும் சேவை தேவைப்படும் போது மிகவும் வசதியானது.
தீவிர தூசி, மணல் அல்லது மாசுபாட்டிற்கு வெளிப்படும் நிறுவல்களுக்கு, இயந்திர சுழலும் பாகங்களை அவ்வப்போது ஆய்வு செய்தல் மற்றும் உயவு நிலைமைகள் பரிந்துரைக்கப்படுகிறது.
USRM6 தொடர் அழுத்தம்-சீல் செய்யப்பட்ட வாயு அமைப்பைப் பயன்படுத்துகிறது மற்றும் சாதாரணமாக சிறப்பு வாயு ஆய்வு தேவையில்லை இயக்க நிலைமைகள்.
செயல்பாட்டிற்கு முன், அழுத்தம் அளவை சரிபார்க்க வேண்டும். சாதாரண நிலைமைகளின் கீழ், அழுத்தம் காட்டி இருக்க வேண்டும் பசுமை இயக்க பகுதிக்குள் இருக்கும். குறிப்பு அழுத்தம் 0.14 MPa ஆகும், வாயு அழுத்தம் மேலே பராமரிக்கப்படுகிறது குறிப்பிட்ட சீல் நிபந்தனைகளின் கீழ் 20 டிகிரி செல்சியஸ் வெப்பநிலையில் 0.135 MPa.
எதிர்பார்க்கப்படும் வருடாந்திர எரிவாயு கசிவு விகிதம் 0.1% க்கும் குறைவாக உள்ளது, இது நீண்ட கால எரிவாயு சீல் செயல்திறனை ஆதரிக்கிறது.
22kv Sf6 Gis Rmu ரிங் மெயின் யூனிட் ஸ்விட்ச்கியர் IEC 298 தேவைகளைக் குறிக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது. சாதாரண இயக்க நிலைமைகளின் கீழ் 30 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கை.
காற்று புகாத சுவிட்ச் வடிவமைப்பு எதிர்பார்க்கப்படும் சேவை காலம் முழுவதும் எரிவாயு சீல் பராமரிக்க உதவுகிறது, தேவையை குறைக்கிறது அடிக்கடி எரிவாயு தொடர்பான பராமரிப்பு மற்றும் வாடிக்கையாளர்களுக்கு நீண்ட கால இயக்கச் செலவுகளைக் கட்டுப்படுத்த உதவுகிறது.
| முக்கிய கருத்தாய்வு | Usune 22kV SF6 GIS RMU | வழக்கமான RMU |
| காப்பு | SF6 வாயு காப்பிடப்பட்டது | உபகரணங்கள் வடிவமைப்பைப் பொறுத்தது |
| தவறு கண்டறிதல் | விருப்பமான உள்ளூர் மற்றும் தொலைநிலை பிழை அறிகுறி | பெரும்பாலும் கையேடு பரிசோதனையை அதிகம் சார்ந்துள்ளது |
| கண்காணிப்பு | டிஜிட்டல் பாதுகாப்பு மற்றும் தகவல் தொடர்பு உள்ளது | தனி கண்காணிப்பு உபகரணங்கள் தேவைப்படலாம் |
| பாதுகாப்பு | நேரடி அறிகுறி மற்றும் மின்/காந்த இடையீடு | உள்ளமைவைப் பொறுத்தது |
| பராமரிப்பு | குறைந்த பராமரிப்பு தேவைகளுடன் சீல் செய்யப்பட்ட முதன்மை அமைப்பு | பராமரிப்பு தேவைகள் மாறுபடும் |
| எரிவாயு தொட்டி | துருப்பிடிக்காத எஃகு சீல் செய்யப்பட்ட தொட்டி | கட்டுமானத்தைப் பொறுத்தது |
| சேவை வாழ்க்கை | சாதாரண நிலைமைகளின் கீழ் 30 ஆண்டுகளுக்கும் மேலாக வடிவமைக்கப்பட்டுள்ளது | தயாரிப்பு வடிவமைப்பு மற்றும் பராமரிப்பைப் பொறுத்தது |
Usune 22kv Sf6 Gis Rmu ரிங் மெயின் யூனிட் சுவிட்ச்கியர் தொழில்துறை விநியோக நெட்வொர்க்குகளுக்கு ஏற்றது. ஊட்டிகளுக்கு நம்பகமான மாறுதல் மற்றும் வேகமான தவறு இடம் தேவை. தவறு குறிகாட்டிகள் மற்றும் டிஜிட்டல் பாதுகாப்பு சாதனங்கள் உதவலாம் பராமரிப்பு குழுக்கள் அசாதாரண பிரிவுகளை மிகவும் திறமையாக அடையாளம் காணும்.
RMU ஆனது மைக்ரோகம்ப்யூட்டர் பாதுகாப்பு மற்றும் விநியோக மின்மாற்றிகளுக்கான அளவீட்டு செயல்பாடுகளுடன் கட்டமைக்கப்படலாம், நடுத்தர மின்னழுத்த நெட்வொர்க்கிற்குள் தற்போதைய மற்றும் மின்னழுத்த கண்காணிப்பு, அலாரம் மற்றும் பாதுகாப்பு செயல்பாடுகளை வழங்குதல்.
அறிவார்ந்த சக்தி விநியோக அமைப்புகளை உருவாக்கும் வாடிக்கையாளர்களுக்கு, RMU பாதுகாப்பு, அளவீடு, தவறு ஆகியவற்றை இணைக்க முடியும் ஒரு மைய கண்காணிப்பு அமைப்பிற்கான அறிகுறி மற்றும் தகவல் தொடர்பு செயல்பாடுகள், தொலைநிலை தவறுகளை அடையாளம் காண ஆதரவு மற்றும் மிகவும் திறமையான பிணைய மேலாண்மை.
ஒரு வாடிக்கையாளர் Usune 22kv Sf6 Gis Rmu ரிங் மெயின் யூனிட் ஸ்விட்ச்கியரைப் பல தொழில்துறை வளைய நெட்வொர்க்கிற்குப் பயன்படுத்தினார். உள்வரும் மற்றும் வெளிச்செல்லும் ஊட்டிகள். ஆணையிடும் போது, ஆபரேட்டர்கள் விரைவாகச் செய்ய முடியுமா என்பதில் வாடிக்கையாளர் கவனம் செலுத்தினார் ஒரு கட்டம் முதல் கட்டம் அல்லது கட்டம் முதல் தரையில் தவறு ஏற்படும் போது பாதிக்கப்பட்ட ஊட்டியை அடையாளம் காணவும். ஒருங்கிணைந்த தவறு காட்டி உள்ளூர் அலாரம் தகவலை வழங்கியது, பராமரிப்பு பணியாளர்களுக்கு உதவுவதற்கு முன் தவறு பகுதியை குறைக்க உதவுகிறது தளத்தில் ஆய்வு.
மின்மாற்றி விநியோக பயன்பாட்டிற்கு, வாடிக்கையாளர் RMU ஐ மைக்ரோகம்ப்யூட்டர் பாதுகாப்புடன் தேர்ந்தெடுத்தார் கட்டுப்பாட்டு சாதனம். இந்த அமைப்பு டிஜிட்டல் மின்னோட்டம் மற்றும் மின்னழுத்த கண்காணிப்பை பாதுகாப்பு மற்றும் அலாரத்துடன் வழங்கியது செயல்பாடுகள். மின்மாற்றி இயக்க நிலைமைகளைக் கண்காணிக்க வாடிக்கையாளர் இந்த உள்ளமைவை மிகவும் வசதியாகக் கண்டறிந்தார் வழக்கமான ரிலே பாதுகாப்பை மட்டுமே நம்பியிருப்பதை விட.
மையப்படுத்தப்பட்ட விநியோக கண்காணிப்பு தேவைப்படும் வாடிக்கையாளர் RMU இன் தவறு அறிகுறி மற்றும் டிஜிட்டல் பாதுகாப்பை இணைத்தார் கண்காணிப்பு மையத்தில் செயல்படுகிறது. ஒரு தவறு சமிக்ஞை உருவாக்கப்பட்ட போது, கண்காணிப்பு திரை அடையாளம் காண முடியும் தொடர்புடைய தவறு பிரிவு, கள ஆய்வு எங்கு தேவை என்பதை இயக்க குழுவை தீர்மானிக்க அனுமதிக்கிறது சரிசெய்தல் செயல்திறனை மேம்படுத்த.
சாதாரண சேவை நிலைமைகளின் கீழ் RMU ஐ இயக்கும் வாடிக்கையாளர்களுக்கு, சீல் செய்யப்பட்ட SF6 எரிவாயு தொட்டி தேவையை குறைக்கிறது வழக்கமான உள் பராமரிப்பு. வாடிக்கையாளர்கள் வெளிப்புற இயந்திர இயக்க கூறுகளை மதிக்கிறார்கள், ஏனெனில் அவை இருக்கலாம் பராமரிப்பு தேவைப்படும் போது மிகவும் வசதியாக பரிசோதிக்கப்பட்டது அல்லது மாற்றப்பட்டது.
Zhejiang Usune Electric Co., Ltd. ISO 9001 தர மேலாண்மை அமைப்பு, ISO இன் படி மேலாண்மை அமைப்புகளை நிறுவியுள்ளது 14001 சுற்றுச்சூழல் மேலாண்மை அமைப்பு மற்றும் ISO 45001 தொழில்சார் சுகாதாரம் மற்றும் பாதுகாப்பு மேலாண்மை அமைப்பு.

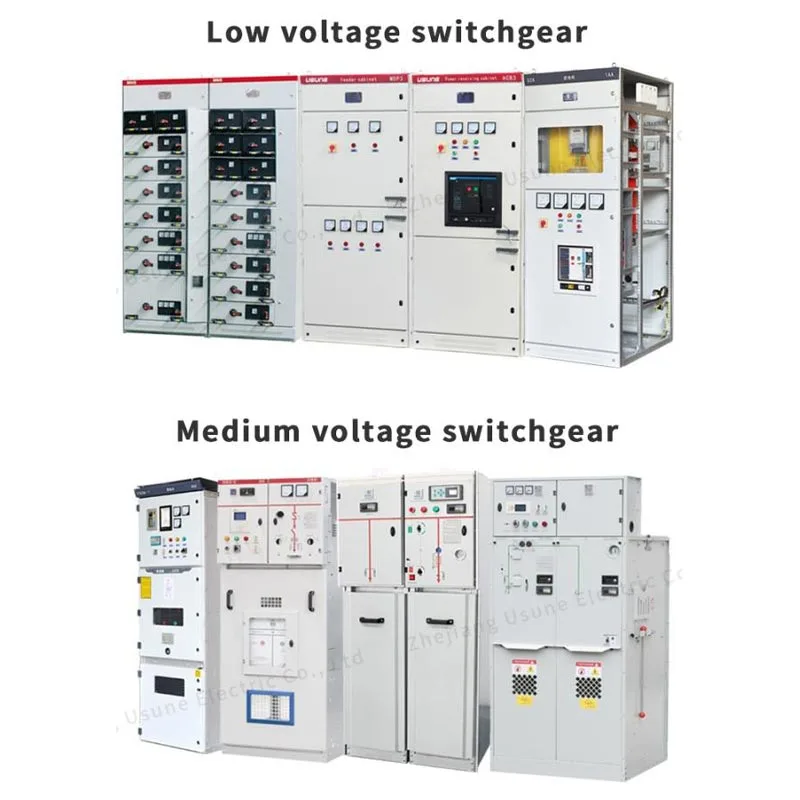

பல்வேறு சர்வதேச சந்தை தேவைகளை பூர்த்தி செய்ய, Usune நடுத்தர மின்னழுத்த சுவிட்ச் கியர் தயாரிப்புகள் பொருத்தமானவை IEC மற்றும் GB நிலையான வகை சோதனைகள், பொருந்தக்கூடிய தயாரிப்புகள் CE சான்றிதழைப் பெறுகின்றன. இந்த அமைப்புகள் நிலையான ஆதரவை வழங்குகின்றன நடுத்தர மின்னழுத்த மின் விநியோக திட்டங்களுக்கான உற்பத்தி தரம், தயாரிப்பு சோதனை மற்றும் தொழில்நுட்ப இணக்கம்.
ஆம். RMU ஆனது ஃபேஸ்-டு-ஃபேஸ் மற்றும் ஃபேஸ்-டு-கிரவுண்ட் பிழைகளைக் கண்டறியும் திறன் கொண்ட தவறு குறிகாட்டிகளுடன் பொருத்தப்பட்டிருக்கும். மற்றும் உள்ளூர் எச்சரிக்கை அறிகுறிகளை வழங்குதல்.
ஆம். தொடர்புடைய தகவல்தொடர்பு மற்றும் கண்காணிப்பு அமைப்புடன் பொருத்தப்பட்டால், தவறான தகவலை அனுப்ப முடியும் ஒரு கண்காணிப்பு மையத்திற்கு, அங்கு பாதிக்கப்பட்ட பகுதி மற்றும் தவறு நிலை காட்டப்படும்.
சாதாரண இயக்க நிலைமைகளின் கீழ், அழுத்தம்-சீல் செய்யப்பட்ட அமைப்புக்கு சிறப்பு வழக்கமான வாயு ஆய்வு தேவையில்லை. தி பிரஷர் கேஜ் செயல்பாட்டிற்கு முன் சரிபார்க்கப்பட வேண்டும் மற்றும் சாதாரண நிலைமைகளின் கீழ் பச்சை பகுதிக்குள் இருக்க வேண்டும்.
USRM6 தொடர் சாதாரண இயக்க நிலைமைகளின் கீழ் 30 ஆண்டுகளுக்கும் மேலான சேவை வாழ்க்கைக்காக வடிவமைக்கப்பட்டுள்ளது வருடாந்திர எரிவாயு கசிவு விகிதம் 0.1%க்கும் குறைவாக இருக்கும் என எதிர்பார்க்கப்படுகிறது.
உசுனே SF6 சீல் செய்யப்பட்ட இன்சுலேஷன், ஃபால்ட் இன்டிகேஷன், லைவ்-பார்ட் இன்டிகேஷன், பாதுகாப்பு இன்டர்லாக்கிங், டிஜிட்டல் ஆகியவற்றை ஒருங்கிணைக்கிறது ஒரு நடுத்தர மின்னழுத்த RMU கரைசலில் பாதுகாப்பு மற்றும் குறைந்த பராமரிப்பு செயல்பாடு, நவீன வளையத்திற்கு ஏற்றது நெட்வொர்க் மற்றும் அறிவார்ந்த விநியோக பயன்பாடுகள்.
