இந்த நடுத்தர மின்னழுத்த ஜிஐஎஸ் தீர்வு தரை இடைவெளி இறுக்கமாக இருக்கும் அல்லது சுற்றுச்சூழல் நிலைமைகள் கடுமையாக இருக்கும் நிறுவல்களுக்கு மிகவும் பொருத்தமானது. வழக்கமான வரிசைப்படுத்தல் இடங்களில் நிலத்தடி மின் வசதிகள், கடலோர மண்டலங்கள், மலைப்பகுதிகள் மற்றும் நகர்ப்புற துணை மின்நிலையங்கள் ஆகியவை அடங்கும். அதன் முழுமையாக மூடப்பட்ட கட்டுமானத்திற்கு நன்றி, வன்பொருள் ஒரு சிறிய தடத்தை ஆக்கிரமித்துள்ளது, இது வடிவமைப்பு நிபுணர்களுக்கு நடுத்தர மின்னழுத்த விநியோக அலகுகளை பிரதான மின்மாற்றி துணை மின்நிலையங்கள் மற்றும் இரண்டாம் நிலை விநியோக நிலையங்களில் ஒருங்கிணைப்பதை எளிதாக்குகிறது.
மின் விநியோகத் திட்டங்கள் அரிதாகவே ஒரே மாதிரியான சர்க்யூட் தளவமைப்புகளைக் கொண்டிருக்கும், அதாவது சிறிய சுவிட்ச் கியர் இயங்குதளங்கள் நிலையான, ஒரு அளவு-அனைத்து ஏற்பாடுகளுக்கும் பதிலாக நெகிழ்வான அசெம்பிளியை ஆதரிக்க வேண்டும். ஒரு மட்டு கட்டமைப்பைச் சுற்றி கட்டப்பட்ட, 24kV 33kV SF₆ GIS காஸ் இன்சுலேட்டட் ஸ்விட்ச்கியர் USRM6 இயங்குதளமானது மூன்று தனித்துவமான செயல்பாட்டு அலகுகளை ஒருங்கிணைக்க முடியும்: சுமை இடைவெளி சுவிட்ச் தொகுதிகளுக்கு வகை C, ஒருங்கிணைந்த செயல்பாட்டு கூட்டங்களுக்கு வகை F மற்றும் சர்க்யூட் பிரேக்கர் தொகுதிகளுக்கு வகை V.
திட்ட மின் திட்டங்களின்படி வடிவமைப்பு குழுக்கள் தனிப்பட்ட நிலையான தொகுதிகள் அல்லது முன் கூட்டிணைப்புகளை தேர்வு செய்யலாம். பிரதான பஸ்பார் உள்கட்டமைப்பு ஆன்-சைட் நீட்டிப்பை ஆதரிக்கிறது, பல தொகுதிகள் பல்வேறு சுவிட்ச் கியர் தளவமைப்புகளில் குழுவாக்க உதவுகிறது. இத்தகைய மட்டு நெகிழ்வுத்தன்மையானது, வெளிச்செல்லும் ஃபீடர்கள், மின்மாற்றி இணைப்புகள், பாதுகாப்புத் தனிமைப்படுத்தல் மற்றும் மின் விநியோகக் கடமைகள் தொடர்பான பல்வேறு கோரிக்கைகளைப் பூர்த்தி செய்ய உபகரணங்களை அனுமதிக்கிறது.
வழக்கமான வெளிப்புற மின் சாதனங்கள் ஆண்டு முழுவதும் தூசி, ஈரப்பதம், அசுத்தங்கள் மற்றும் மாறிவரும் வெப்பநிலைகளுக்கு வெளிப்படும். இந்த பாதகமான காரணிகள் உபகரணங்களின் செயல்பாட்டு ஆயுட்காலம் முழுவதும் தொடர்ச்சியான ஆய்வு மற்றும் சேவை தேவைகளை அதிகரிக்கும்.

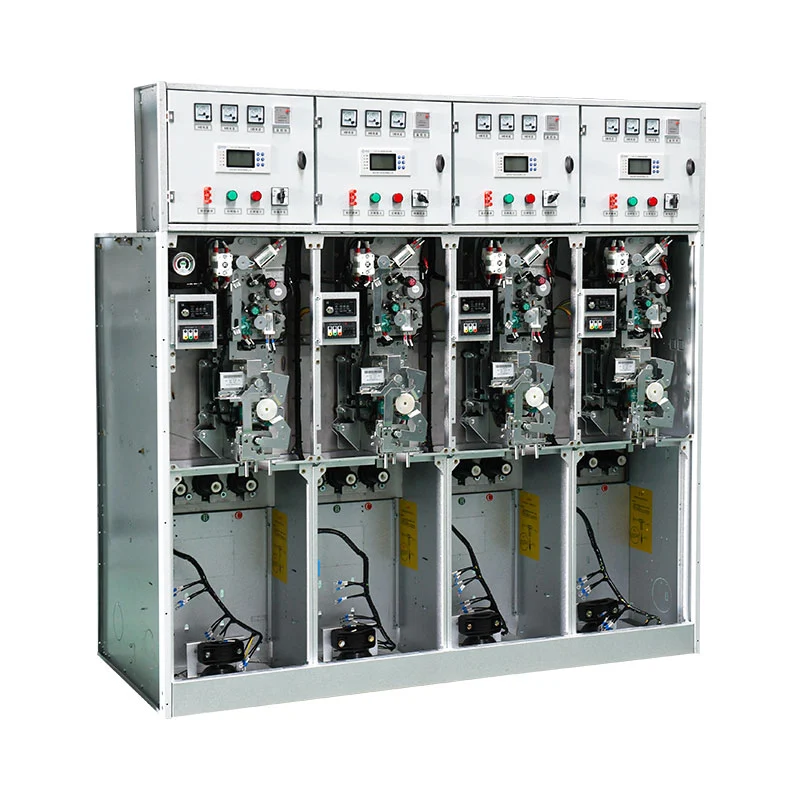

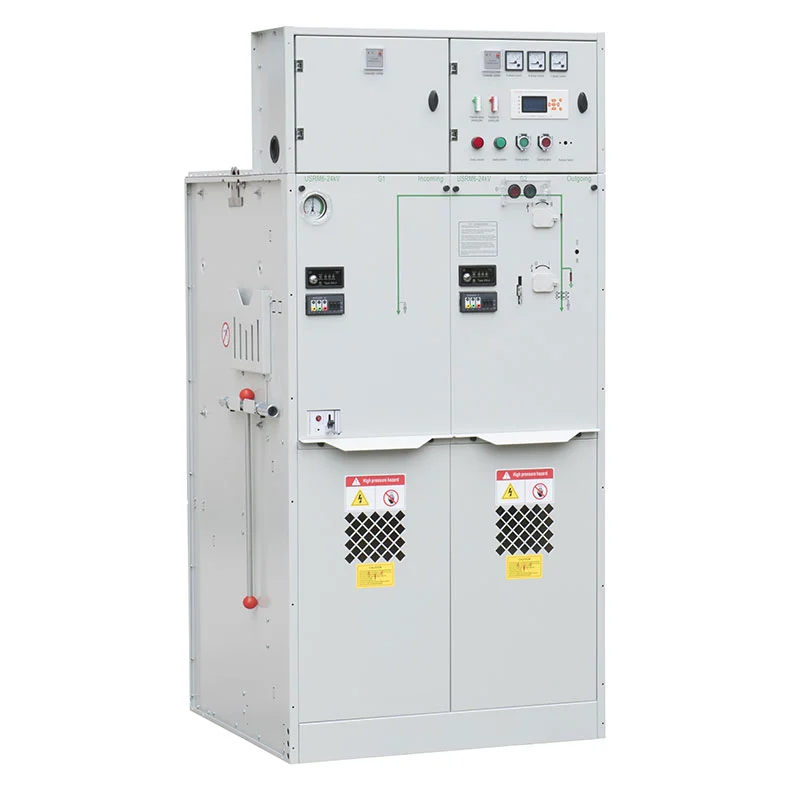

24kV 33kV SF₆ GIS கேஸ் இன்சுலேட்டட் ஸ்விட்ச்கியர் USRM6 ஒரு சீல் செய்யப்பட்ட வாயு-இன்சுலேட்டட் உறையை ஏற்றுக்கொள்கிறது, இது முதன்மை சுற்றுகளை சுற்றுப்புற நிலைமைகளிலிருந்து உடல் ரீதியாக தனிமைப்படுத்துகிறது. இது உட்புற கூறுகள் மற்றும் சுற்றுச்சூழல் மாசுபடுத்திகளுக்கு இடையேயான நேரடி தொடர்பை வெகுவாகக் குறைக்கிறது மற்றும் மிகக் குறைந்த வழக்கமான பராமரிப்பு தேவைப்படும் செயல்பாட்டுத் திட்டத்தை வழங்குகிறது. நிலத்தடி பவர் ரூம்கள், இடம் வரையறுக்கப்பட்ட நகர்ப்புற விநியோக வளாகங்கள் மற்றும் தொலைதூர உள்கட்டமைப்பு சொத்துக்கள் போன்ற அணுக கடினமாக இருக்கும் தளங்களுக்கு இந்த பண்பு தனித்துவமான நன்மைகளை வழங்குகிறது. இந்த சவாலான இடங்களுக்கான உபகரணங்களை பயனர்கள் தேர்ந்தெடுக்கும்போது குறைக்கப்பட்ட சேவை அதிர்வெண் ஒரு முக்கிய மதிப்பீட்டு காரணியாகிறது.
இந்த SF₆ C-GIS இயங்குதளமானது அடிப்படை சர்க்யூட் மூடுதல் மற்றும் திறப்பு செயல்களை விட அதிகமாக வழங்குகிறது. தேர்ந்தெடுக்கப்பட்ட மாட்யூல் கலவையின் அடிப்படையில், கணினி தவறு பாதுகாப்பு, மின்சார தனிமைப்படுத்தல், ஆற்றல் அளவீடு, நிகழ் நேர நிலை கண்காணிப்பு, பூமி, தரவு தொடர்பு மற்றும் தானியங்கி கட்டுப்பாடு ஆகியவற்றுடன் மாறுதல் செயல்பாடுகளுக்கு இடமளிக்கும்.
முழு சுவிட்ச் கியர் அமைப்பையும் திட்டத்தின் பாதுகாப்பு மற்றும் விநியோக கட்டமைப்புடன் சீரமைக்க வெவ்வேறு செயல்பாட்டு தொகுதிகள் சுதந்திரமாக பொருத்தப்படலாம். இந்த பன்முகத்தன்மை EPC ஒப்பந்தக்காரர்கள் மற்றும் முழுமையான நடுத்தர மின்னழுத்த மின் விநியோக நெட்வொர்க்குகளை உருவாக்கும் பணியில் ஈடுபட்டுள்ள கணினி ஒருங்கிணைப்பாளர்களுக்கு பரந்த விருப்பங்களை உருவாக்குகிறது.
நடுத்தர மின்னழுத்த ஜிஐஎஸ் தேர்வை இறுதி செய்வதற்கு முன், தளத்தின் சுற்றுப்புற நிலைமைகள் கவனமாக மதிப்பீடு செய்யப்பட வேண்டும். 24kV 33kV SF₆ GIS கேஸ் இன்சுலேட்டட் ஸ்விட்ச்கியர் USRM6 தொடர் 4000 மீ உயரத்தில் செயல்படும் வகையில் வடிவமைக்கப்பட்டுள்ளது. அதன் அனுமதிக்கப்பட்ட சுற்றுப்புற வெப்பநிலை -40°C முதல் +50°C வரை பரவுகிறது, அதிகபட்சமாக 24 மணிநேர சராசரி வெப்பநிலை 35°C ஆக இருக்கும். ஈரப்பதம் அளவுகோலுக்கு, 24-மணிநேர ஈரப்பதம் 95% ஆக இருக்கலாம், அதே நேரத்தில் மாத சராசரி மதிப்பு 90% ஐ விட அதிகமாக இருக்கக்கூடாது. நிறுவல் இடம் வெடிக்கும் அல்லது அரிக்கும் நீராவிகள், தீவிர இயந்திர தாக்கங்கள் மற்றும் தொடர்ச்சியான கனமான அதிர்வு இல்லாமல் இருக்க வேண்டும். GB/T 5582 இன் கீழ் குறிப்பிடப்பட்டுள்ளபடி மாசு தரம் வகுப்பு III ஐத் தாண்டக்கூடாது, மேலும் அலகு கிரேடு 9 எதிர்ப்பிற்கான நில அதிர்வுத் தகுதியில் தேர்ச்சி பெற்றுள்ளது. 1000 மீட்டருக்கு மேல் உள்ள திட்டங்களுக்கு, வாங்குபவர்கள் SF₆ சார்ஜிங் அழுத்தத்தை சரியான முறையில் சரிசெய்ய உற்பத்தியாளரிடம் தெரிவிக்க வேண்டும். எந்தவொரு அசாதாரண தளத்தின் சுற்றுச்சூழல் தேவைகளுக்கும் ஆர்டர் வழங்குவதற்கு முன் உற்பத்தியாளர்கள், சப்ளையர்கள் மற்றும் இறுதி வாடிக்கையாளர்களிடையே கூட்டு உறுதிப்படுத்தல் தேவை. எடுத்துக்காட்டாக, 2000 மீட்டருக்கும் அதிகமான உயரத்தில் உள்ள நிறுவல்களுக்கு, தொட்டியின் உள் மிகை மின்னழுத்த அபாயங்களைக் குறைக்க, மாற்றியமைக்கப்பட்ட வாயு அழுத்த அமைப்புகள் தேவைப்படலாம்.
நிலத்தடி துணை மின் நிலையங்கள் நிலத்தடி மின் வசதிகள் பொதுவாக வரையறுக்கப்பட்ட பயன்படுத்தக்கூடிய பகுதி மற்றும் கடுமையான காற்றோட்ட வரம்புகளால் கட்டுப்படுத்தப்படுகின்றன. கச்சிதமான சீல் செய்யப்பட்ட GIS வடிவமைப்பு வடிவமைப்பாளர்கள் தடைசெய்யப்பட்ட இடத்தைப் பயன்படுத்துவதை அதிகரிக்க உதவுகிறது, அதே நேரத்தில் பாதகமான சுற்றுச்சூழல் தாக்கங்களை பலவீனப்படுத்துகிறது, இது சிறிய துணை மின்நிலையங்கள் மற்றும் இரண்டாம் நிலை விநியோக நிலையங்களில் தயாரிப்பை சிறந்ததாக ஆக்குகிறது.
தொழில்துறை மற்றும் சுரங்க வளாகங்கள் தொழில்துறை மற்றும் சுரங்க தளங்கள் நம்பகமான நடுத்தர மின்னழுத்த மாறுதல் மற்றும் பாதுகாப்பு வன்பொருள் மோட்டார்கள், மின்மாற்றிகள், வெளிச்செல்லும் ஃபீடர்கள் மற்றும் உள்ளூர் விநியோக கட்டங்களுக்கு சேவை செய்ய அழைக்கின்றன. சீல் செய்யப்பட்ட தொட்டியானது உள் உறுப்புகளை மாசுபாட்டிலிருந்து பாதுகாக்கிறது மற்றும் ஆன்-சைட் பவர் சிஸ்டங்களுக்கு தேவையான அனைத்து மாறுதல், பாதுகாப்பு, தனிமைப்படுத்தல் மற்றும் கண்காணிப்பு திறன்களை வழங்குகிறது.
இரயில்வே மற்றும் போக்குவரத்து உள்கட்டமைப்பு இரயில்வே டிப்போக்கள், விமான நிலைய பயன்பாடுகள் மற்றும் அதனுடன் தொடர்புடைய போக்குவரத்து உள்கட்டமைப்பு ஆகியவற்றிற்கு பரந்த அளவிலான சுமைகளில் நிலையான மின்சாரம் தேவைப்படுகிறது. மாடுலர் ஸ்விட்ச்கியர் தனிப்பயன் ஊட்டி மற்றும் பாதுகாப்பு திட்டங்களுடன் ஒரு மையப்படுத்தப்பட்ட விநியோக அமைப்பில் கட்டமைக்கப்படலாம், இது போக்குவரத்து திட்டங்களுக்கான சிறிய நடுத்தர மின்னழுத்த சக்தி தீர்வுகளை உருவாக்க ஒருங்கிணைப்பாளர்களுக்கு உதவுகிறது.
நகர்ப்புற விநியோக நெட்வொர்க்குகள் நகர மையங்கள் மற்றும் குடியிருப்பு சுற்றுப்புறங்களில் பொதுவாக நிலம் குறைவாகவே உள்ளது. காம்பாக்ட் கேஸ்-இன்சுலேட்டட் சுவிட்ச் கியர் துணை மின்நிலையங்கள் மற்றும் விநியோக மையங்களுக்குள் பயன்படுத்தப்படலாம், அங்கு பாரம்பரிய காற்று-இன்சுலேட்டட் சுவிட்ச் கியர் அதிக நிறுவல் இடத்தைக் கோரும். அதன் மூடிய தொட்டி அமைப்பு முதன்மை சுற்றுகளில் செயல்படும் சுற்றுப்புற குறுக்கீட்டையும் குறைக்கிறது.
கடலோர மற்றும் ஹைலேண்ட் தளங்கள் நிலையான மின் சாதனங்கள் அதிக ஈரப்பதம், உப்பு மாசுபாடு, உயர விளைவுகள் மற்றும் கூர்மையான வெப்பநிலை ஏற்ற இறக்கங்களுக்கு எளிதில் பாதிக்கப்படுகின்றன. USRM6 இன் மூடப்பட்ட முதன்மை சுற்று இந்த கடுமையான நிலைமைகளுக்கு நேரடி வெளிப்பாட்டைக் குறைக்கிறது. திட்டக் குழுக்கள் மிகவும் பொருத்தமான உள்ளமைவு மற்றும் வேலை அமைப்புகளை உறுதிப்படுத்த, தேர்வு கட்டத்தில் தளம் சார்ந்த இயக்க அளவுருக்களை பகுப்பாய்வு செய்யலாம்.
24kV மற்றும் 33kV SF₆ GISஐப் பெறும்போது, வாங்குபவர்கள், மதிப்பிடப்பட்ட மின்னழுத்தத்தின் அடிப்படையில் கொள்முதல் முடிவுகளை எடுப்பதற்குப் பதிலாக முழு மின்சாரத் திட்டத்தை மதிப்பாய்வு செய்ய வேண்டும். தொழில்நுட்ப மதிப்பீட்டில் மதிப்பிடப்பட்ட மின்னழுத்த அளவுகள், இன்சுலேஷன் தேவைகள், சர்க்யூட் பிரேக்கர் அல்லது லோட் சுவிட்ச் விருப்பங்கள், ஃபீடர் அளவுகள், பஸ்பார் ஏற்பாடுகள், புவி அமைப்புகள், பாதுகாப்பு மற்றும் அளவீட்டு செயல்பாடுகள், நிறுவல் உயரம், வெப்பநிலை, ஈரப்பதம், மாசு தரம், தகவல் தொடர்பு இடைமுகங்கள் மற்றும் பொருந்தக்கூடிய IEC மற்றும் GB தரநிலைகளுக்கு இணங்க வேண்டும்.
ஒற்றை வரி வரைபடங்கள் மற்றும் உண்மையான தள இயக்க நிலைமைகளின் அடிப்படையில் வடிவமைக்கப்பட்ட USRM6 உள்ளமைவை வரையறுக்க Usune இன் பொறியியல் குழு திட்டப் பொறியாளர்கள் மற்றும் கணினி ஒருங்கிணைப்பாளர்களுடன் ஒத்துழைக்கிறது.
கடுமையான தர உத்தரவாதம் Usune உற்பத்தி, தொழிற்சாலை ஏற்பு சோதனை மற்றும் தயாரிப்பு அனுப்புதல் ஆகியவற்றை உள்ளடக்கிய முறைப்படுத்தப்பட்ட தர உத்தரவாத பணிப்பாய்வுகளை பராமரிக்கிறது. ஐஎஸ்ஓ 9001 தரநிலைகள் நிலையான உற்பத்தித் தரத்தை ஆதரிக்கின்றன, அதே நேரத்தில் ஐஎஸ்ஓ 14001 மற்றும் ஐஎஸ்ஓ 45001 கட்டமைப்புகள் சுற்றுச்சூழலின் பொறுப்பாளர் மற்றும் தொழில்சார் சுகாதாரம் மற்றும் பாதுகாப்பு மேலாண்மையை நிர்வகிக்கின்றன.
வடிவமைக்கப்பட்ட மாடுலர் கட்டமைப்புகள் Usune பல்வேறு சுற்று செயல்பாடுகள் மற்றும் விநியோக தேவைகளுக்கு ஏற்ப நெகிழ்வான தொகுதி சேர்க்கைகளை வழங்குகிறது. நியமிக்கப்பட்ட மின் வரைபடங்களின்படி தனிப்பயனாக்கப்பட்ட சுவிட்ச் கியர் தேவைப்படும் EPC நிறுவனங்கள், மின் அமைப்பு ஒருங்கிணைப்பாளர்கள், விநியோகஸ்தர்கள் மற்றும் கொள்முதல் குழுக்களுக்கு இந்த சேவை பொருந்தும்.
உலகளவில் அங்கீகரிக்கப்பட்ட இணக்க தயாரிப்பு வடிவமைப்பு IEC சர்வதேச தரநிலைகள் மற்றும் சீன GB விவரக்குறிப்புகள் இரண்டிற்கும் இணங்குகிறது, மேலும் CE சான்றிதழை வழங்க முடியும். இந்த ஏற்பாடு பல்வேறு வெளிநாட்டு சந்தைகளை இலக்காகக் கொண்ட வாடிக்கையாளர்களை ஆதரிக்கிறது. பொருந்தக்கூடிய தரநிலைகள் மற்றும் சான்றிதழ் விதிகள் இலக்கு நாட்டின் குறியீடுகள் மற்றும் திட்ட தொழில்நுட்ப விவரக்குறிப்புகளுக்கு எதிராக சரிபார்க்கப்படலாம்.
GIS திட்டங்களுக்கு சிறப்பு பொறியியல் ஆதரவு, உற்பத்தி தொடங்கும் முன் சரியான உள்ளமைவில் பூட்டுதல் மிகவும் முக்கியமானது. வாடிக்கையாளர்கள் ஒற்றை வரி வரைபடங்கள், மதிப்பிடப்பட்ட மின்னழுத்தத் தேவைகள், ஃபீடர் அட்டவணைகள், உயரத் தரவு மற்றும் சுற்றுச்சூழல் விவரங்களை உசுனேவின் பொறியியல் குழுவுடன் தொழில்நுட்ப ஆலோசனைக்காகப் பகிர்ந்து கொள்ளலாம்.
| இல்லை | பொருட்கள் | அலகு | சுமை இடைவெளி சுவிட்ச் அலகு | கூட்டு அலகு | சர்க்யூட் பிரேக்கர் அலகு | |
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12/24 | 12/24 | 12/24 | |
| 2 | மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 | 50 | 50 | |
| 3 | மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630 | 125 (உருகி மின்னோட்டத்தைப் பொறுத்தது) | 630 | |
| 4 | மதிப்பிடப்பட்ட காப்பு நிலை | 1 நிமிட அதிர்வெண் அழுத்தத்தைத் தாங்கியது | கே.வி | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| லைட்டிங் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கியது | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டத்தைத் தாங்கும் | kA/s | 25/4 | —— | 25/4 | |
| 6 | மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 63 | —— | 63 | |
| 7 | மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் செய்யும் | kA | 63 | HV ஃப்யூஸால் வரையறுக்கப்பட்டது | 63 | |
| 8 | மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம் | kA | —— | HV ஃப்யூஸால் வரையறுக்கப்பட்டது | 25/25 | |
| 9 | மதிப்பிடப்பட்ட பரிமாற்ற மின்னோட்டம் | A | —— | 1700/1400 | —— | |
| 10 | மதிப்பிடப்பட்ட செயலில் சுமை முறிக்கும் மின்னோட்டம் | A | 630 | —— | —— | |
| 11 | மதிப்பிடப்பட்ட க்ளோஸ்-லூப் பிரேக்கிங் கரண்ட் | A | 630 | —— | 630 | |
| 12 | இயந்திர வாழ்க்கை | சுமை இடைவேளை சுவிட்ச்/CB | நேரங்கள் | 10000 | 10000 | 20000 |
| தனிமைப்படுத்தல்/தரை சுவிட்ச் | 5000 | 5000 | 5000 | |||
| 13 | சுற்று எதிர்ப்பு | μΩ | ≤150 | —— | ≤150 | |
| 14 | மதிப்பிடப்பட்ட சார்ஜிங் அழுத்தம் (20℃ கேஜ் அழுத்தம்) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | எரிவாயு வருடாந்திர உறவினர் கசிவு விகிதம் | % | 0.05 | 0.05 | 0.05 | |
| 16 | ஐபி பாதுகாப்பு பட்டம் | அமைச்சரவை | IP4X | IP4X | IP4X | |
| எரிவாயு தொட்டி | IP67 | IP67 | IP67 | |||
காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டத்தின் போது, USRM6 தொடர் ஏவுதள வசதி முழுவதும் நடுத்தர மின்னழுத்த மின் விநியோகத்தைக் கையாள கொண்டுவரப்பட்டது, அதன் முக்கியமான உள்கட்டமைப்பு மற்றும் அதனுடன் இணைக்கப்பட்ட மின் சுமைகள் ஆகிய இரண்டையும் உள்ளடக்கியது. ஒரு வெளியீட்டு தளத்தில் விநியோக சுவிட்ச் கியர், அத்தியாவசிய உபகரணங்கள் மற்றும் துணை நிறுவல்களுக்கு மாறுதல், பாதுகாப்பு, தனிமைப்படுத்துதல் மற்றும் கண்காணிப்பு ஆகியவற்றை நம்பகத்தன்மையுடன் வைத்திருக்கும் என்று எதிர்பார்க்கப்படுகிறது - மற்றும் ஒப்பீட்டளவில் வரையறுக்கப்பட்ட மின் சூழலில் கூட நிலையான செயல்திறனை வைத்திருக்கும். பிரதான சுற்று SF6-அடைக்கப்பட்ட தனிமைப்படுத்தப்பட்ட கட்டமைப்பிற்குள் இருப்பதால், USRM6 தொடர் பெரும்பாலும் வெளிப்புற சுற்றுச்சூழல் நிலைமைகளிலிருந்து பாதுகாக்கிறது, இது கடுமையான தேவைகளின் கீழ் செயல்படும் சிறப்பு உள்கட்டமைப்பிற்கு மிகவும் முக்கியமானது.
சுவிட்ச் கியரின் மாடுலர் உள்ளமைவு, திட்டத்தின் விநியோக கட்டமைப்புடன் பொருந்தக்கூடிய போதுமான அட்சரேகையை ஏற்பாட்டிற்கு வழங்கியது. பவர் நெட்வொர்க் வடிவமைப்பிற்கு ஏற்ப செயல்பாட்டு அலகுகளை இணைக்க முடியும், மேலும் விரிவாக்கக்கூடிய பிரதான பஸ் நெட்வொர்க் உள்ளமைவு மற்றும் எதிர்கால அமைப்பு திட்டமிடலுக்கான கூடுதல் ஹெட்ரூமை உருவாக்கியது. மொத்தத்தில், இது கச்சிதமான அமைப்பு, மூடிய காப்பு மற்றும் மட்டு வடிவமைப்பு ஆகியவற்றின் கலவையாகும், இது USRM6 தொடரை காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டத்திற்கு ஒரு பொருத்தமான நடுத்தர மின்னழுத்த விநியோக தீர்வாக மாற்றியது - இது நம்பகமான மற்றும் விண்வெளி-திறனுள்ள மின்சார உள்கட்டமைப்புக்கான வசதியின் தேவைக்கு பதிலளித்தது.
USRM6 தொடர், பொருந்தக்கூடிய உயர் மின்னழுத்த சுவிட்ச் கியர் மற்றும் கட்டுப்பாட்டு உபகரணத் தரங்களைக் குறிக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது, 3.6kV–40.5kV உயர் மின்னழுத்த ஏசி லோட் பிரேக் சுவிட்சுகளுக்கு ஜிபி 3804-2004, உயர் மின்னழுத்த ஏசிக்கு ஜிபி 1984-2014 உட்பட சர்க்யூட் பிரேக்கர்கள், எச்.வி ஏசி லோட் ப்ரேக் ஸ்விட்ச்-ஃப்யூஸ் சேர்க்கைகளுக்கான ஜிபி 16926-2009, எச்வி ஏசி தனிமைப்படுத்தலுக்கு ஜிபி 1985-2014 சுவிட்சுகள் மற்றும் தரை சுவிட்சுகள், மற்றும் 3.6kV–40.5kV AC மெட்டல்-அடைக்கப்பட்ட சுவிட்ச்கியர் மற்றும் கன்ட்ரோல்கியர்களுக்கான ஜிபி 3906-2006.
இது GB/T 11022-2011 ஐ HV சுவிட்ச் கியர் மற்றும் கன்ட்ரோல் கியர், GB 4208-2008 ஆகியவற்றுக்கான பொதுவான தொழில்நுட்பத் தேவைகளுக்காகவும் குறிப்பிடுகிறது. அடைப்புப் பாதுகாப்பிற்காக, வெளிப்புற காப்பு மாசுபாட்டிற்கு GB/T 5582-1993, DL/T 404-2007 3.6kV–40.5kV ஏசி மெட்டல்-மூடப்பட்ட சுவிட்ச் கியர் மற்றும் கண்ட்ரோல்கியர், மெக்கானிக்கல் மற்றும் எலக்ட்ரிக்கல் பொருட்களுக்கான ஜிபி/டி 13384-2008, ஜிபி 191-2008 பேக்கேஜிங் மற்றும் போக்குவரத்து குறிகளுக்கு, மற்றும் உயர் மின்னழுத்த பரிமாற்றத்தில் காப்பு ஒருங்கிணைப்புக்கு GB 311.1-2012 மற்றும் விநியோக உபகரணங்கள்.
Usune இன் தரம் மற்றும் இணக்க கட்டமைப்பில் ISO 9001 தர மேலாண்மை அமைப்பு, ISO 14001 சுற்றுச்சூழல் ஆகியவை அடங்கும். மேலாண்மை அமைப்பு, ISO 45001 தொழில்சார் சுகாதாரம் மற்றும் பாதுகாப்பு மேலாண்மை அமைப்பு, IEC மற்றும் GB நிலையான இணக்கம், மற்றும் CE சான்றிதழ். திட்ட-குறிப்பிட்ட சான்றிதழ் மற்றும் பொருந்தக்கூடிய தரநிலைகள் ஆகியவற்றின் படி உறுதிப்படுத்தப்பட வேண்டும் இலக்கு சந்தை மற்றும் தொழில்நுட்ப விவரக்குறிப்பு.
இன்சுலேடிங் வாயுக்குள் ஆற்றல்மிக்க மின் கூறுகளின் மூடப்பட்ட கட்டுமானம் முக்கிய நன்மை சூழல். இது ஒரு சிறிய கட்டமைப்பை செயல்படுத்துகிறது மற்றும் பிரதான சுற்று வெளிப்புறத்திற்கு நேரடியாக வெளிப்படுவதைக் குறைக்கிறது சுற்றுச்சூழல் நிலைமைகள்.
USRM6 தொடர் 24kV மற்றும் 33kV உள்ளமைவுகள் உட்பட நடுத்தர மின்னழுத்த பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. துல்லியமாக மதிப்பிடப்பட்டது மின்னழுத்தம், காப்பு நிலை மற்றும் கட்டமைப்பு திட்ட விவரக்குறிப்பின் படி உறுதிப்படுத்தப்பட வேண்டும்.
ஆம். குறிப்பிட்ட சேவை உயரம் 4000 மீ வரை உள்ளது. 1000 மீட்டருக்கு மேல் உள்ள நிறுவல்களுக்கு, வாடிக்கையாளர்கள் Usune இல் தெரிவிக்க வேண்டும் முன்கூட்டியே அதனால் பொருத்தமான எரிவாயு சார்ஜிங் அழுத்தத்தை மதிப்பிட முடியும். 2000 மீட்டருக்கு மேல் சிறப்புத் தேவைகள் இருக்க வேண்டும் தொழில்நுட்ப வடிவமைப்பின் போது உறுதிப்படுத்தப்பட்டது.
USRM6 தொடர் ஒரு மட்டு கட்டமைப்புக் கருத்தைப் பயன்படுத்துகிறது. சுமை இடைவெளி சுவிட்ச் அலகுகள், கூட்டு அலகுகள், சர்க்யூட் பிரேக்கர் அலகுகள், மற்றும் விரிவாக்கக்கூடிய பிரதான பேருந்து ஏற்பாடுகளை தேவையான மின் திட்டத்தின் படி தேர்ந்தெடுக்கலாம்.
வழக்கமான பயன்பாடுகளில் இரண்டாம் நிலை மின்மாற்றி துணை நிலையங்கள், தொழில்துறை மற்றும் சுரங்க வசதிகள், ரயில்வே, விமான நிலையங்கள், நகர்ப்புற விநியோக நெட்வொர்க்குகள், குடியிருப்புப் பகுதிகள், நிலத்தடி வசதிகள் மற்றும் ஒப்பீட்டளவில் தேவைப்படும் இடங்கள் சுற்றுச்சூழல் நிலைமைகள்.
துல்லியமான மேற்கோளுக்கு, வாங்குபவர்கள் மதிப்பிடப்பட்ட மின்னழுத்தம், ஒற்றை வரி வரைபடம், தேவையான ஃபீடர்களின் எண்ணிக்கை ஆகியவற்றை வழங்க வேண்டும். மாறுதல் செயல்பாடுகள், சர்க்யூட் பிரேக்கர் அல்லது சுமை இடைவெளி சுவிட்ச் தேவைகள், பஸ் கட்டமைப்பு, நிறுவல் உயரம், சுற்றுச்சூழல் நிலைமைகள், பாதுகாப்பு தேவைகள் மற்றும் இலக்கு சந்தை.
நடுத்தர மின்னழுத்த விநியோக திட்டங்களுக்கு சிறிய பரிமாணங்கள், சுற்றுச்சூழல் தகவமைப்பு, மட்டு தேவைப்படுகிறது கட்டமைப்பு மற்றும் குறைக்கப்பட்ட பராமரிப்பு தேவைகள், USRM6 தொடர் ஒரு நடைமுறை எரிவாயு-இன்சுலேட்டட் சுவிட்ச் கியர் வழங்குகிறது தீர்வு.
Usune இலிருந்து USRM6 தொடர் மூடப்பட்ட SF6 இன்சுலேஷன், மட்டு செயல்பாட்டு அலகுகள், விரிவாக்கக்கூடிய பேருந்து கட்டமைப்பு, மற்றும் மாறுதல், பாதுகாப்பு, அளவீடு மற்றும் கண்காணிப்பு செயல்பாடுகள். ISO 9001, ISO 14001, ISO 45001, IEC ஆல் ஆதரிக்கப்படுகிறது மற்றும் GB தரநிலைகள், மற்றும் CE சான்றிதழ், Usune 24kv மதிப்பிடும் வாடிக்கையாளர்களுக்கு திட்ட-சார்ந்த தீர்வை வழங்குகிறது. 33kv Sf6 Gis கேஸ் இன்சுலேட்டட் சுவிட்ச்கியர் தொழில்துறை, உள்கட்டமைப்பு, நகர்ப்புற மற்றும் சிறப்பு மின் விநியோகம் பயன்பாடுகள்.
