Zhejiang Usune Electric Co., Ltd. வடிவமைப்பு, ஆராய்ச்சிக்கு அர்ப்பணிக்கப்பட்ட ஒரு தொழில்முறை உயர் மின்னழுத்த மின் நிறுவனமாகும். மற்றும் மேம்பாடு, தொழிற்சாலை உற்பத்தி, மற்றும் 12kV முதல் 245kV உட்புற மற்றும் வெளிப்புற உயர் மின்னழுத்த உபகரணங்களின் உலகளாவிய விற்பனை. அதன் முக்கிய தயாரிப்புகளில் வெற்றிட சர்க்யூட் பிரேக்கர்கள், SF6 சர்க்யூட் பிரேக்கர்கள், துண்டிப்பு சுவிட்சுகள், சுவிட்சுகள் மற்றும் GW4 ஆகியவை அடங்கும். தொடர் 110kv 126kv டிஸ்கனெக்ட் ஸ்விட்ச் ஐசோலேட்டர். நிறுவனம் மேம்பட்ட உற்பத்தி உபகரணங்கள், கடுமையான சோதனை ஆகியவற்றைப் பயன்படுத்துகிறது செயல்முறைகள், தரப்படுத்தப்பட்ட பொருள் தேர்வு, நேர்த்தியான கைவினைத்திறன் மற்றும் ஒரு விரிவான தர மேலாண்மை அமைப்பு தயாரிப்பு தரத்திற்கு உறுதியான அடித்தளத்தை அமைக்கவும்.
Usune GW4 தொடர் வெளிப்புற உயர் மின்னழுத்த துண்டிப்பு சுவிட்ச் என்பது 110kV மற்றும் 126kV சக்தியில் உள்ள ஒரு முக்கிய உபகரணமாகும். அமைப்புகள். இது முதன்மையாக சுமை இல்லாத நிலையில் சர்க்யூட் மாறுவதற்குப் பயன்படுத்தப்படுகிறது, இது புலப்படும் தனிமை அனுமதியை வழங்குகிறது உபகரணங்கள் பராமரிப்பு மற்றும் ஆபரேட்டர் பாதுகாப்பை உறுதி செய்தல். 110kv 126kv இன் மின் மற்றும் இயந்திர செயல்திறன் டிஸ்கனெக்ட் ஸ்விட்ச் ஐசோலேட்டர் தேசிய தரநிலைகளான ஜிபி1985 "ஏசி உயர் மின்னழுத்த துண்டிப்பு சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகள்," DL486 "ஏசி உயர் மின்னழுத்த துண்டிப்பு ஸ்விட்ச் வரிசைப்படுத்தும் தொழில்நுட்ப நிபந்தனைகள்," மற்றும் IEC இன்டர்நேஷனல் தரநிலைகள்.

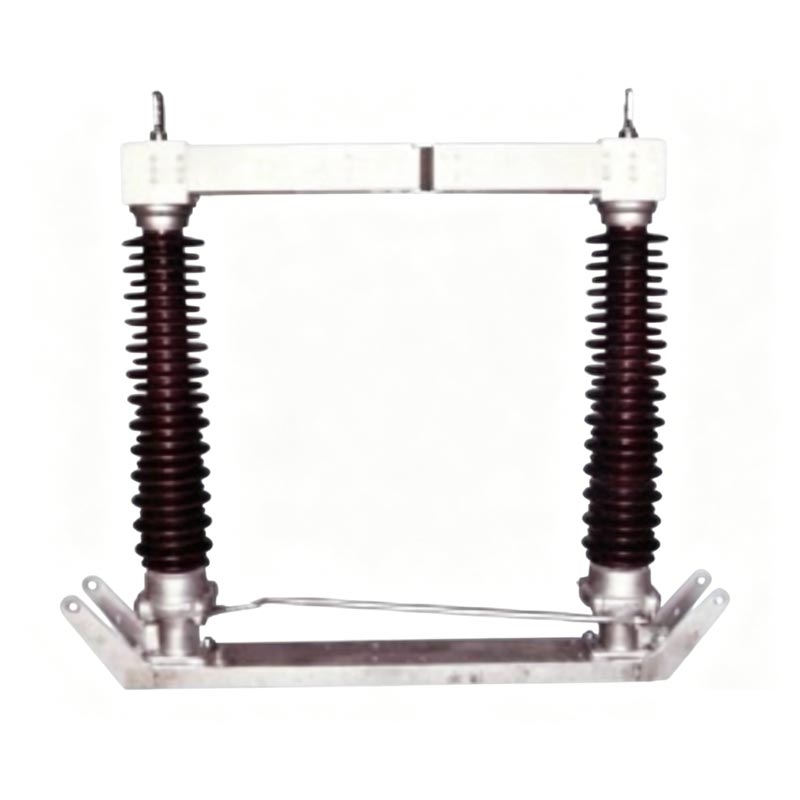

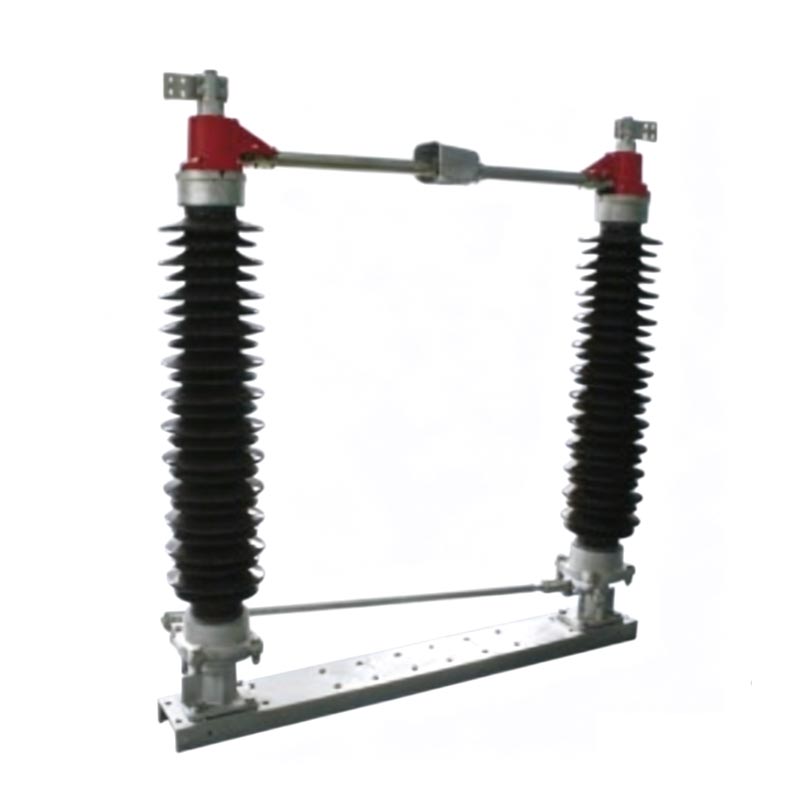

1. கட்டமைப்பு வகை: இரட்டை நெடுவரிசை ஒற்றை-துருவ அமைப்பு; மூன்று துருவங்களும் ஒரு தண்டு வழியாக இயந்திரத்தனமாக இணைக்கப்பட்டுள்ளன
ஒத்திசைவான செயல்பாடு.
2. முக்கிய கூறுகள்: ஒரு வலுவான அடித்தளம், உயர்-இன்சுலேஷன் பீங்கான் தூண்கள் மற்றும் ஒரு துல்லியமான கடத்தும் அமைப்பு ஆகியவற்றைக் கொண்டது.
3. இயக்க முறைமை: ஒவ்வொரு துருவத்திலும் தாங்கு உருளைகளில் பொருத்தப்பட்ட இரண்டு பீங்கான் தூண்கள் உள்ளன. கடத்தும் சுவிட்ச் பிரிக்கப்பட்டுள்ளது
இரண்டு பகுதிகளாக, இது ஒரு குறுக்கு-இணைப்பு பொறிமுறையின் மூலம் கிடைமட்டமாக 91° சுழன்று ஒத்திசைவான திறப்பு மற்றும்
அதே திசையில் மூடுகிறது.
4. தொடர்பு புள்ளி: இரண்டு பீங்கான் தூண்களுக்கு இடையில் அமைந்துள்ளது, நிலையான தொடர்பு மற்றும் மிகக் குறைந்த எதிர்ப்பை உறுதி செய்கிறது.
1. இணக்கமான மற்றும் நம்பகமான: தேசிய மற்றும் IEC தரநிலைகளுடன் முழுமையாக இணங்குதல், நிலையான செயல்திறன் மற்றும் நீண்ட காலத்தை வழங்குகிறது
சேவை வாழ்க்கை.
2. சிறந்த காப்பு: உயர்தர பீங்கான் தூண்கள் உயர் காப்பு வலிமை மற்றும் சிறந்த மாசு எதிர்ப்பு
மற்றும் எதிர்ப்பு ஃப்ளாஷ்ஓவர் செயல்திறன்.
3. மென்மையான செயல்பாடு: துல்லியமான இணைப்பு பொறிமுறையானது குறைந்தபட்ச இயந்திர உடைகளுடன் நெகிழ்வான மற்றும் மென்மையான செயல்பாட்டை உறுதி செய்கிறது.
4. வசதியான நிறுவல் மற்றும் பராமரிப்பு: கச்சிதமான மற்றும் நியாயமான அமைப்பு, தளத்தில் எளிதாக நிறுவுதல் மற்றும் குறைந்தபட்சம்
பராமரிப்பு.
5. வலுவான சுற்றுச்சூழல் தழுவல்: உயரமான, மாசுபட்ட மற்றும் பல்வேறு வெளிப்புற காலநிலைகளுக்கு ஏற்றது
கடலோர பகுதிகள்.

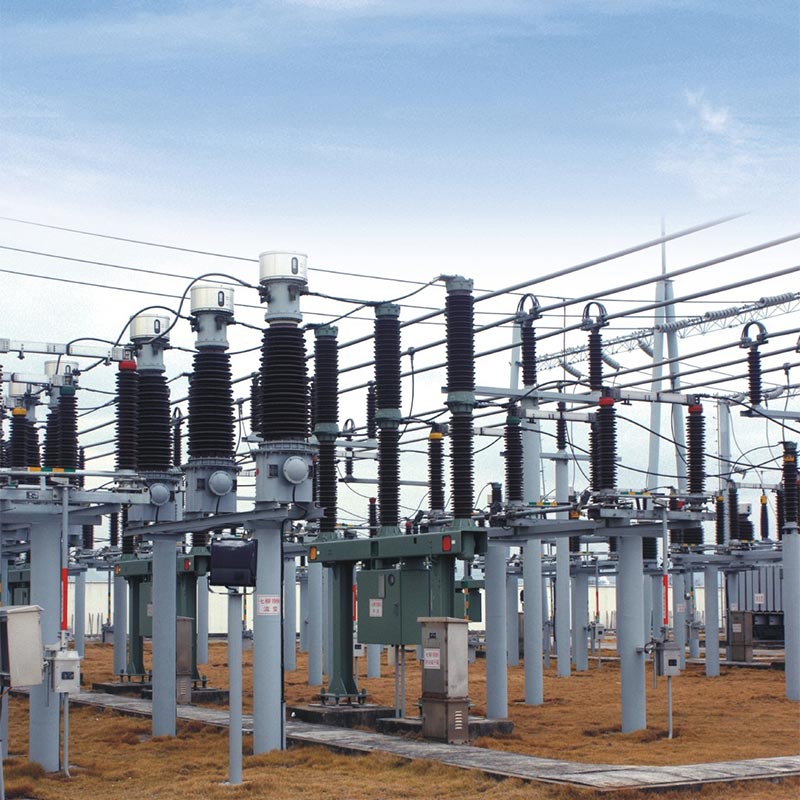

1. திட்டத்தின் பெயர்: கிழக்கு சீனா 110kV நகர்ப்புற துணை மின்நிலைய மேம்படுத்தல் திட்டம்
2. இடம்: Zhejiang மாகாணம், சீனா
3. நேரம்: 2024-2025
4. விவரங்கள்: மேம்படுத்துவதற்காக இந்த முக்கிய நகர்ப்புற மின் கட்டத்தை மேம்படுத்தும் திட்டத்திற்காக உசுனே 36 GW4-126kV துண்டிப்பு சுவிட்சுகளை வழங்கியது.
20 சதுர கிலோமீட்டர் வணிக மற்றும் குடியிருப்பு பகுதியின் மின்சார விநியோக நம்பகத்தன்மை.
5. இயக்க செயல்திறன்: நிறுவல் மற்றும் ஆணையிடுதல் 45 நாட்களுக்குள் வெற்றிகரமாக முடிக்கப்பட்டது. நிலையானது
2025 ஆம் ஆண்டில் அதிக வெப்பம் அல்லது மோசமான தொடர்பு இல்லாமல், உச்ச கோடை சுமையின் கீழ் (1.2 மடங்கு மதிப்பிடப்பட்ட மின்னோட்டம்) செயல்பாடு அடையப்பட்டது.
பிரச்சினைகள். வருடாந்திர காப்பு மற்றும் இயந்திர ஆய்வுகளில் பூஜ்ஜிய குறைபாடுகள் கண்டறியப்பட்டன. பராமரிப்பு பணிச்சுமை குறைக்கப்பட்டது
பழைய சுவிட்சுகளுடன் ஒப்பிடுகையில் 40%, துணை மின்நிலைய பராமரிப்பு பாதுகாப்பை கணிசமாக மேம்படுத்துகிறது.
6. வாடிக்கையாளர் கருத்து: "Usune துண்டிப்பு சுவிட்சுகள் துணை மின்நிலையத்தின் பாதுகாப்பு மற்றும் செயல்திறனை கணிசமாக மேம்படுத்தியுள்ளன
அறுவை சிகிச்சை. அவற்றின் தரம் மற்றும் நிலைத்தன்மை சிறப்பானது. உசுனேவை எங்களின் விருப்பமான சப்ளையராக நாங்கள் தொடர்ந்து தேர்ந்தெடுப்போம்."
| பொருள் | அலகு | அளவுருக்கள் | |||||
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 40.5 | 72.5 | 126 | 145 | ||
| மதிப்பிடப்பட்ட காப்பு நிலை | 1 நிமிட மின் அதிர்வெண் தாங்கும் மின்னழுத்தம் (பயனுள்ள மதிப்பு) | தரையில் | கே.வி | 95 | 160 | 230 | 275 |
| எலும்பு முறிவு | கே.வி | 118 | 200 | 230+70 | 275+85 | ||
| மதிப்பிடப்பட்ட மின்னல் தூண்டுதல் மின்னோட்டத்தைத் தாங்கும் (உச்சம்) | தரையில் | கே.வி | 185 | 350 | 550 | 650 | |
| எலும்பு முறிவு | கே.வி | 215 | 410 | 550+110 | 650+120 | ||
| மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50/60 | |||||
| மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும் | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| மதிப்பிடப்பட்ட குறுகிய சுற்று காலம் | கத்தி/வாள் | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| மதிப்பிடப்பட்ட இயந்திர முனைய சுமை | கிடைமட்ட மற்றும் செங்குத்து | N | 1250 | 1250 | 1250 | 1250 | |
| கிடைமட்ட | N | 750 | 750 | 750 | 750 | ||
| செங்குத்து விசை | N | 1000 | 1000 | 1000 | 1000 | ||
| க்ரீபேஜ் தூரம் | மிமீ | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| இயந்திர வாழ்க்கை | நேரங்கள் | 5000 | 5000 | 1000 | 5000 | ||

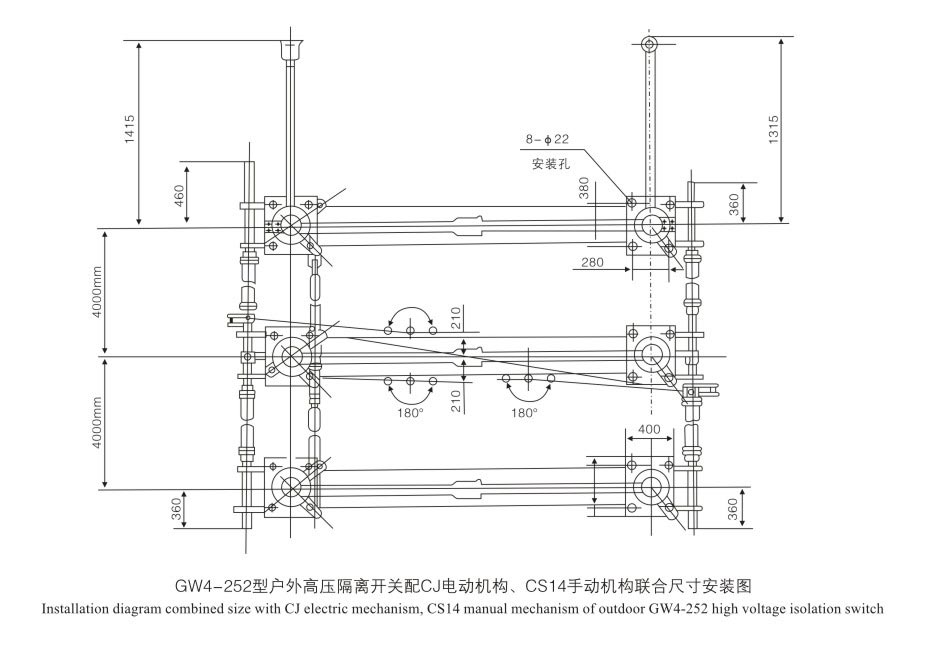

| மோட்டார் இயக்கி | மாதிரி | சி.ஜே | சி.ஜே | சி.ஜே | சி.ஜே | ||
| மோட்டார் மின்னழுத்தம் | V | AC380, AC220, DC220, DC110 | |||||
| மின்னழுத்த கட்டுப்பாட்டு வளையம் | V | AC380, AC220, DC220, DC110 | |||||
| புள்ளிகள், நிறைவு நேரம் | s | 7± 1 | |||||
| மனித இயக்கி | மாதிரி | CS14 CS17 | |||||
| மின்காந்த பூட்டு மின்னழுத்தம் | V | AC220,DC220,DC110 | |||||
ப: இல்லை. 110kv 126kv டிஸ்கனெக்ட் ஸ்விட்ச் ஐசோலேட்டர்கள், சுமை இல்லாத நிலையில் சர்க்யூட் மாறுவதற்கு மட்டுமே வடிவமைக்கப்பட்டுள்ளன. மின்னழுத்தத்துடன். அவை சர்க்யூட் பிரேக்கர்களுடன் இணைந்து பயன்படுத்தப்பட வேண்டும். செயல்பாட்டிற்கு முன், சுற்று இருக்க வேண்டும் துண்டிப்பு சுவிட்சை இயக்குவதற்கு முன் மின்சக்தியை உறுதிப்படுத்த சர்க்யூட் பிரேக்கரைப் பயன்படுத்தி துண்டிக்கப்பட்டது.
A: இது பின்வரும் சூழல்களில் நிலையாக செயல்படும்: சுற்றுப்புற வெப்பநிலை -30℃ முதல் +40℃ வரை; உயரம் ≤2000m (அதிகமானது உயர மாதிரிகள் கோரிக்கையின் பேரில் தனிப்பயனாக்கலாம்); மாசு அளவு பொது முதல் மிதமானது முதல் கடும் மாசு வரை (மாசு-எதிர்ப்பு மாதிரிகள் உள்ளன); காற்றின் வேகம் ≤35m/s; நில அதிர்வு தீவிரம் ≤8 டிகிரி.
உயர் மின்னழுத்த மின் சாதனங்களின் தொழில்முறை உற்பத்தியாளராக, Usune Electric's GW4 தொடர் 110kv 126kv டிஸ்கனெக்ட் ஸ்விட்ச் ஐசோலேட்டர் தனிமைப்படுத்திகள் மேம்பட்ட வடிவமைப்பு, உயர்தர பொருட்கள் மற்றும் துல்லியமான உற்பத்தி ஆகியவற்றை இணைக்கின்றன, மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள் மற்றும் பெரிய தொழில்துறை வசதிகளுக்கு அவை சிறந்த தேர்வாக அமைகின்றன. அவர்கள் பாதுகாப்பாக வழங்குகிறார்கள், நம்பகமான மற்றும் நீண்ட கால மின் தனிமைப் பாதுகாப்பு. ஒரு விரிவான தர அமைப்பு மற்றும் முதிர்ந்த புலத்தின் அடிப்படையில் செயல்திறன், Usune உலகளவில் பல்வேறு முக்கியமான மின் கட்டமைப்பு திட்டங்களை ஆதரிப்பதில் உறுதியாக உள்ளது.
