டிரான்ஸ்பார்மர் நியூட்ரல் கிரவுண்டிங் அமைப்புகளுக்கான Usune GW8 மற்றும் GW13 தொடர் உயர் மின்னழுத்த துண்டிப்புகள் வெளிப்புற உயர் மின்னழுத்தம் ஆகும். மின்மாற்றி நடுநிலை புள்ளி கிரவுண்டிங் அமைப்புகளுக்காக வடிவமைக்கப்பட்ட மின் உபகரணங்கள். 50Hz/60Hz ACக்கு ஏற்றது அமைப்புகள், அவை 40.5kV, 72kV மற்றும் 110kV மின்னழுத்த விவரக்குறிப்புகளில் கிடைக்கின்றன. அவர்களின் முக்கிய செயல்பாடு பாதுகாப்பாக மாற வேண்டும் மின்மாற்றி நடுநிலை புள்ளி இணைப்பு நிலை, சுமை இல்லாத நிலையில், மின்சாரத்திற்கான பாதுகாப்புத் தேவைகளைப் பூர்த்தி செய்கிறது கணினி செயல்பாட்டு முறை மாறுதல் மற்றும் உபகரணங்கள் பராமரிப்பு.

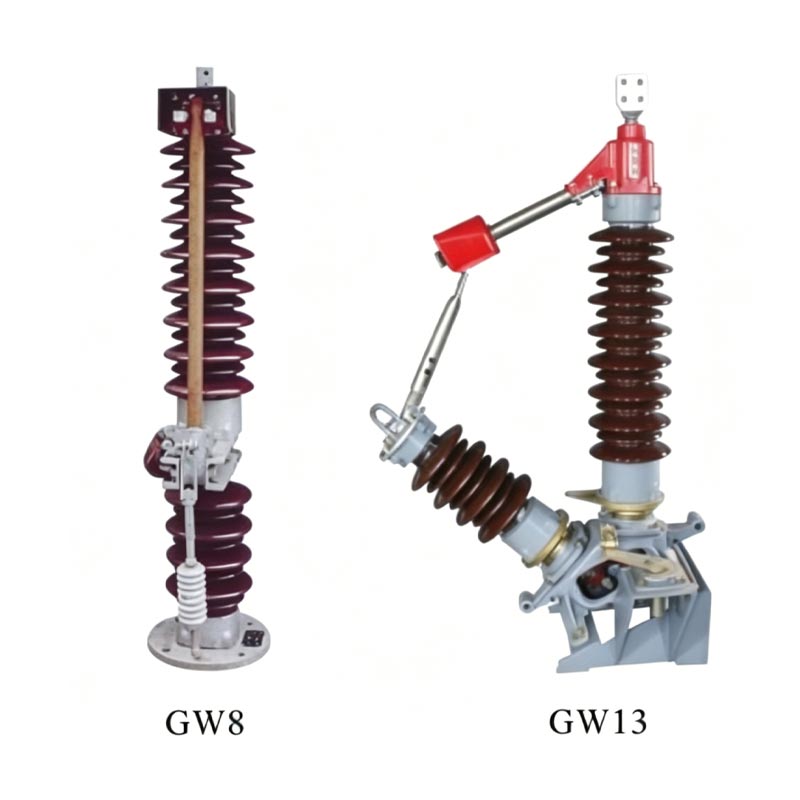

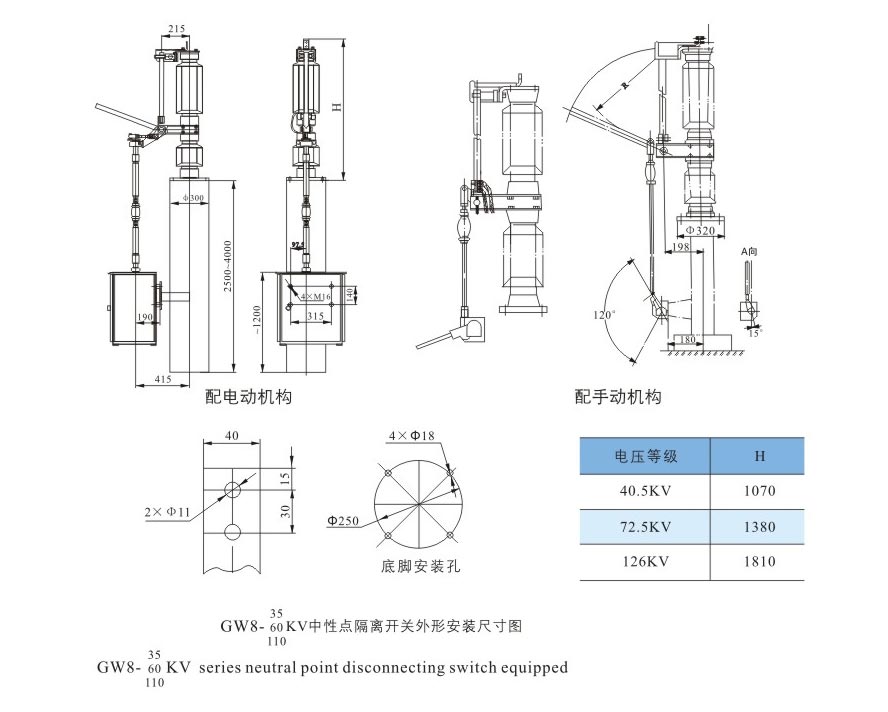

1. GW8 தொடர்: CJ-வகை மின்சார இயக்க பொறிமுறை அல்லது CS8-வகை கைமுறை இயக்க பொறிமுறையுடன் பொருத்தப்படலாம், வழக்கமான துணை மின்நிலையங்களில் நடுநிலை புள்ளி தரையிறங்கும் காட்சிகளுக்கு ஏற்றது.

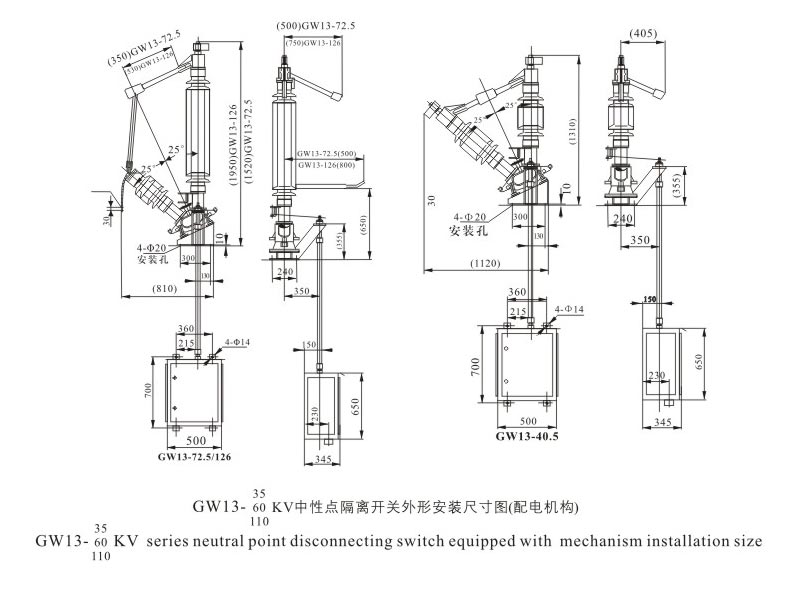

2. GW13 தொடர்: CJ-வகை மின்சார இயக்க முறைமை அல்லது CS14-வகை கையேடு இயக்கத்துடன் பொருத்தப்படலாம் பொறிமுறை, அதிக நெகிழ்வான செயல்பாடு மற்றும் அதிக நம்பகத்தன்மையை வழங்குகிறது.
GW8 மற்றும் GW13 தொடர் உயர் மின்னழுத்தம் மின்மாற்றி நியூட்ரல் கிரவுண்டிங் அமைப்புகளுக்கான இணைப்பைத் துண்டிக்கிறது. கட்டமைப்பு, முக்கியமாக ஒரு துருவ உடல் மற்றும் ஒரு இயக்க பொறிமுறையால் ஆனது.
அடித்தளம், போஸ்ட் இன்சுலேட்டர், கடத்தும் கை, தொடர்புகள் போன்றவை அடங்கும். போஸ்ட் இன்சுலேட்டர் நம்பகமான மின்சாரத்தை வழங்குகிறது காப்பு, கடத்தும் கை மற்றும் தொடர்புகள் முக்கிய கடத்தும் சுற்று அமைக்க, மற்றும் அடிப்படை நிலையான உறுதி நிறுவல்.
துண்டிப்பானின் திறப்பு மற்றும் மூடும் செயலை உணர்ந்து, கடத்தும் கையை இணைப்பு வழியாகச் சுழற்றச் செய்கிறது. மாறு. துல்லியமான நிலைப்படுத்தல் மற்றும் நிலையான செயல்பாடு திறந்த பிறகு தெளிவான மற்றும் நம்பகமான துண்டிப்பை உறுதி செய்கிறது.
உயர்தர காப்பு பொருட்கள் மற்றும் துல்லியமான தொடர்பு வடிவமைப்பு, சிறந்த காப்பு வலிமை மற்றும் பயன்படுத்துகிறது வில்-அணைத்தல் செயல்திறன், பாதுகாப்பான நோ-லோட் ஸ்விட்ச்சிங் உறுதி.
தானியங்கி கட்டுப்பாடு மற்றும் ஆன்-சைட் கையேடு செயல்பாட்டிற்கு ஏற்றவாறு, மின்சார மற்றும் கைமுறை இயக்க முறைகள் இரண்டையும் ஆதரிக்கிறது வெவ்வேறு காட்சிகளின் தேவைகள்.
வெளிப்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது, அதிக மற்றும் குறைந்த வெப்பநிலை, ஈரப்பதம், அரிப்பு மற்றும் மாசுபாடு ஆகியவற்றை எதிர்க்கும், பல்வேறு கடுமையான வெளிப்புற சூழல்களுக்கு ஏற்றது.
கடுமையான பொருள் தேர்வு மற்றும் செயல்முறை கட்டுப்பாடு, ஒரு விரிவான தர மேலாண்மை அமைப்புடன் இணைந்து, ஒரு குறைந்த தோல்வி விகிதம் மற்றும் நீண்ட கால நிலையான செயல்பாடு.
கச்சிதமான அமைப்பு, எளிதான நிறுவல் மற்றும் பராமரிப்பு, அடுத்தடுத்த செயல்பாடு மற்றும் பராமரிப்பை திறம்பட குறைக்கிறது செலவுகள்.

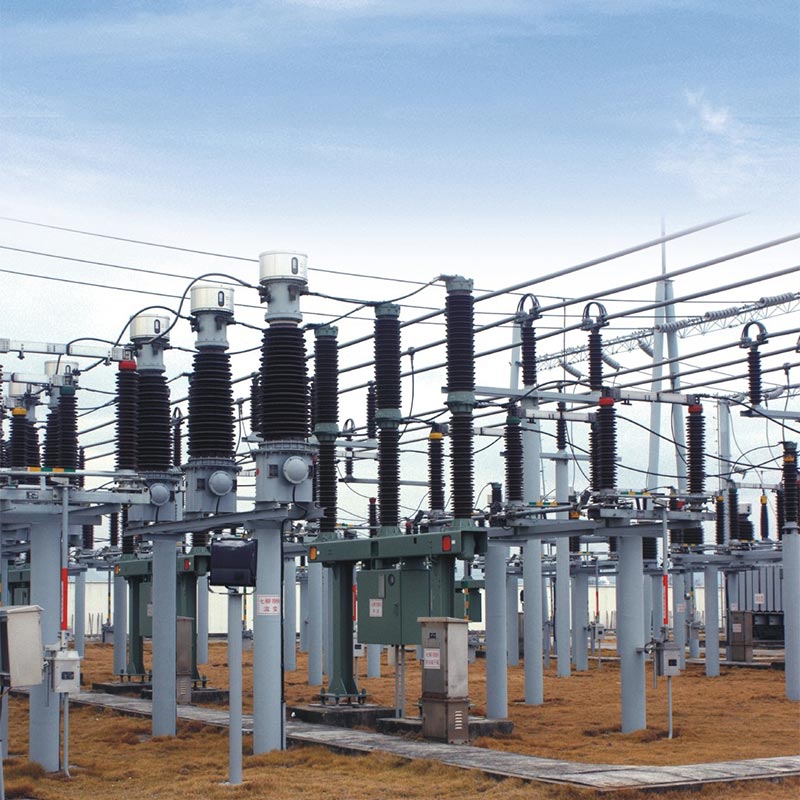

கிழக்கு சீனாவில் உள்ள 220kV நகர்ப்புற மத்திய துணை மின்நிலையம் டிரான்ஸ்ஃபார்மருக்கான Usune GW8-110kV உயர் மின்னழுத்த துண்டிக்கும் கருவியைப் பயன்படுத்துகிறது. அதன் முக்கிய மின்மாற்றிக்கான நடுநிலை கிரவுண்டிங் அமைப்பு. இந்த துணை மின்நிலையம் நகரத்திற்கு மின்சாரம் வழங்குவதற்கு பொறுப்பாகும் மையம், மிக உயர்ந்த உபகரணங்கள் நம்பகத்தன்மை மற்றும் பாதுகாப்பு தேவைப்படுகிறது. 2022 ஆம் ஆண்டு தொடங்கப்பட்டதிலிருந்து, உபகரணங்கள் ஆயிரக்கணக்கான நடுநிலை புள்ளி மாறுதல் செயல்பாடுகளை வெற்றிகரமாக முடித்துள்ளது. வருடாந்திர பராமரிப்பு மற்றும் கட்டத்தின் போது செயல்பாட்டு முறை சரிசெய்தல், அதன் நெகிழ்வான செயல்பாடு மற்றும் நம்பகமான தொடர்பு செயல்திறன் ஆகியவற்றை திறம்பட உறுதி செய்துள்ளது பராமரிப்பு பணியாளர்களின் தனிப்பட்ட பாதுகாப்பு மற்றும் மின் கட்டத்தின் நிலையான செயல்பாடு.
வடமேற்கு சீனாவில் உள்ள ஒரு பெரிய காற்றாலை துணை மின்நிலையம், மின்மாற்றி நியூட்ரல் கிரவுண்டிங் அமைப்பிற்காக Usune GW13-72kV உயர் மின்னழுத்த துண்டிப்புகளைத் தேர்ந்தெடுத்தது. இப்பகுதியில் கடுமையான இயற்கை நிலைமைகள் உள்ளன, பெரிய வெப்பநிலை வேறுபாடுகள், வலுவான காற்று மற்றும் மணல் புயல்கள் மற்றும் அதிக உயரம். GW13 தொடர் தயாரிப்புகள், அவற்றின் சிறந்த வெளிப்புறத் தழுவல் மற்றும் அரிப்பைக் கொண்டது காற்றாலை மின்மாற்றியுடன் திறம்பட ஒத்துழைத்து, எதிர்ப்பாற்றல், மூன்று ஆண்டுகளுக்கும் மேலாக நிலையாக இயங்கி வருகிறது காற்றாலை மின் உற்பத்தியின் பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை உறுதி செய்வதற்கான நடுநிலை புள்ளி கிரவுண்டிங் பாதுகாப்பு அமைப்பு அமைப்பு மற்றும் மின்சாரத்தின் மென்மையான கட்டம் இணைப்பு.
| பொருள் | அலகு | GW8 | GW13 | |||||
| மாதிரி | GW8 | GW13 | ||||||
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| 1 நிமிட மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும் | கே.வி | 85 | 140 | 230 | 85 | 160 | 230 | |
| மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் | கே.வி | 185 | 325 | 550 | 185 | 350 | 550 | |
| மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630 | 630, 1250 | |||||
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும் | kA/s | 25/4 | 31.5/4 | |||||
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 63 | 80 | |||||
| மதிப்பிடப்பட்ட இயந்திர முனைய சுமை (நிலை) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| மோட்டார் இயக்கி | மாதிரி | சி.ஜே | சி.ஜே | |||||
| மோட்டார் மின்னழுத்தம் | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| மின்னழுத்த கட்டுப்பாட்டு வளையம் | V | AC380, AC220, DC220, DC110 | AC380, AC220, DC220, DC110 | |||||
| புள்ளிகள், நிறைவு நேரம் | s | 7± 1 | 7± 1 | |||||
| வெளியீட்டு கோணம் | 180° | 180° | ||||||
| மனித இயக்கி | மாதிரி | CS8-5 | CS14 | |||||
| மின்னழுத்த கட்டுப்பாட்டு வளையம் | V | ஏசி220 | ஏசி220 | |||||
ப: முக்கிய வேறுபாடு பொருந்தக்கூடிய இயக்க முறைமை மற்றும் சில கட்டமைப்பு வடிவமைப்புகளில் உள்ளது. GW8 தொடர் ஆகும் CJ-வகை மின்சார பொறிமுறை அல்லது CS8-வகை கையேடு பொறிமுறையுடன் பொருத்தப்பட்டிருக்கும்; GW13 தொடரில் ஒரு பொருத்தப்பட்டுள்ளது CJ-வகை மின்சார பொறிமுறை அல்லது CS14-வகை கையேடு பொறிமுறை. கட்டமைப்பு ரீதியாக, இது ஒரு உகந்த சுழலும் தொடர்பைக் கொண்டுள்ளது வடிவமைப்பு, மேம்பட்ட சுய-சுத்தம் திறன்களை வழங்குதல் மற்றும் கடுமையான வெளிப்புற சூழல்களுக்கு சிறந்த பொருத்தம்.
ப: ஆம். இந்த தொடர் வெளிப்புற பயன்பாட்டிற்காக குறிப்பாக வலுவான சுற்றுச்சூழல் தகவமைப்புடன் வடிவமைக்கப்பட்டுள்ளது. இது செயல்பட முடியும் பொதுவாக ≤1000m உயரத்தில் (அதிக உயரங்களை தனிப்பயனாக்கலாம்) மற்றும் -40℃ முதல் +40℃ வரையிலான வெப்பநிலையில். அது சிறந்த ஈரப்பதம் எதிர்ப்பு, மாசு எதிர்ப்பு மற்றும் அரிப்பு எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது. சிறப்பு எதிர்ப்பு அரிப்பு மற்றும் பயனர் தேவைகளுக்கு ஏற்ப ஐசிங் எதிர்ப்பு சிகிச்சைகள் வழங்கப்படலாம்.
Usune GW8 மற்றும் GW13 தொடர் மின்மாற்றிகள் (டிரான்ஸ்ஃபார்மர் நியூட்ரல் கிரவுண்டிங் சிஸ்டத்திற்கான உயர் மின்னழுத்த துண்டிப்பு) மேம்பட்ட தொழில்நுட்பம், நம்பகமான தரம் மற்றும் சிறந்த செயல்திறன் ஆகியவற்றை ஒருங்கிணைக்கும் உயர்தர தயாரிப்புகள். என ஏ சீனாவில் தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர், உசுனே எப்போதும் தரத்தின் கொள்கைகளை முதலில் கடைப்பிடிக்கிறார் வாடிக்கையாளர்களுக்கு முதன்மையானது, உலகத்திற்கான பாதுகாப்பான, நம்பகமான மற்றும் திறமையான உயர் மின்னழுத்த மின் சாதன தீர்வுகளை வழங்குகிறது சக்தி அமைப்பு வாடிக்கையாளர்கள். அவற்றில், நடுநிலை புள்ளி கிரவுண்டிங் துண்டிப்பு சுவிட்ச் தயாரிப்புகள் பரவலாகப் பெற்றுள்ளன ஆற்றல் தொழில்துறை வாடிக்கையாளர்களின் சிறந்த நடைமுறை பயன்பாட்டு அனுபவம் மற்றும் அவர்களின் அங்கீகாரம் மற்றும் நம்பிக்கை விரிவான விற்பனைக்குப் பிந்தைய சேவை.
