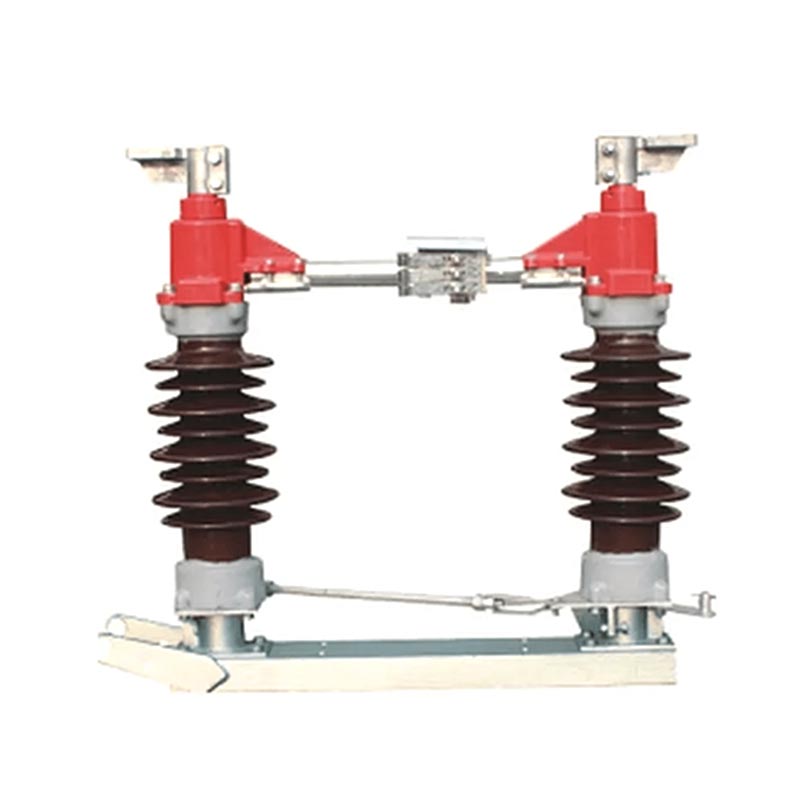

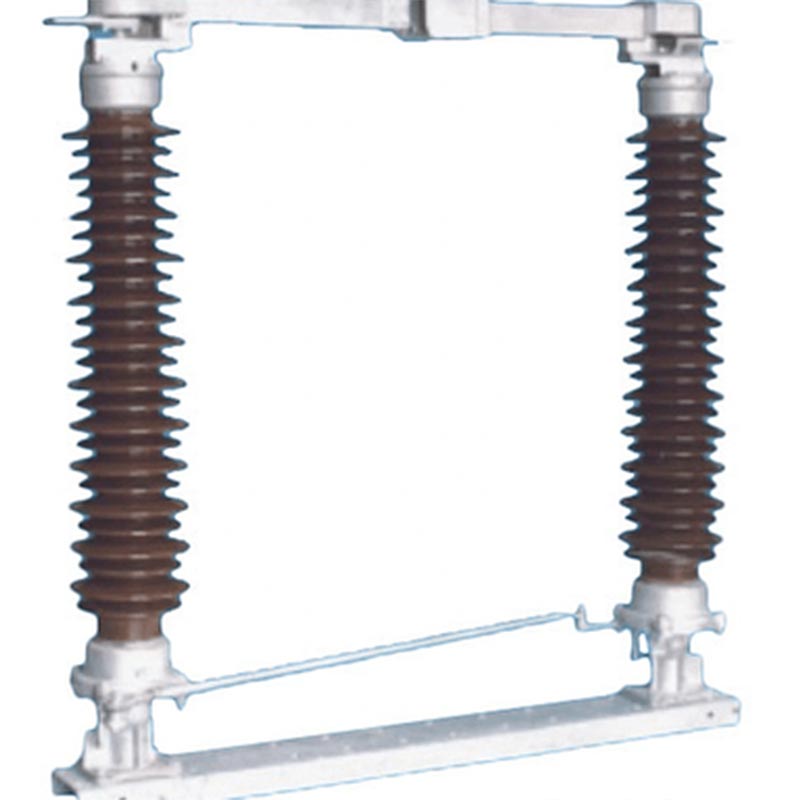

Usune GW4 தொடர் வெளிப்புற துணை மின்நிலையம் துண்டிக்கும் சுவிட்ச் என்பது சுயாதீனமாக உருவாக்கப்பட்ட ஒரு முக்கிய தயாரிப்பு ஆகும். உசுனே தயாரித்தது. இது 50Hz மதிப்பிடப்பட்ட அதிர்வெண் மற்றும் 35kV மின்னழுத்தம் கொண்ட AC சுற்றுகளுக்கு ஏற்றது. 170கி.வி. சுமை இல்லாத நிலையில் சர்க்யூட் திறப்பதற்கும் மூடுவதற்கும் முதன்மையாகப் பயன்படுத்தப்படுகிறது, இது ஒரு தவிர்க்க முடியாத பாதுகாப்பு ஆற்றல் பரிமாற்றம் மற்றும் விநியோக அமைப்புகளின் கூறு. இது வழித்தோன்றல் தயாரிப்புகளுக்கான அடிப்படை அலகாகவும் செயல்படும் அதே தொடரில், பல்வேறு திட்டத் தேவைகளைப் பூர்த்தி செய்ய வலுவான விரிவாக்கத்தை வழங்குகிறது.
வெளிப்புற துணை மின்நிலையம் துண்டிக்கும் சுவிட்ச் ஒரு கிடைமட்ட சுழலும் மாறுதல் அமைப்பை ஏற்றுக்கொள்கிறது, இதில் நிலையானது இயந்திர செயல்திறன், உயர் காப்பு நிலை, வலுவான மாசு எதிர்ப்பு, மற்றும் வசதியான நிறுவல் மற்றும் பராமரிப்பு. இது ஆற்றல் விநியோகங்களை திறம்பட தனிமைப்படுத்துகிறது, மின் உபகரணங்கள் பராமரிப்பின் பாதுகாப்பை உறுதி செய்கிறது மற்றும் சுமை இல்லாத மாறுதல் செயல்பாடுகளை நிறைவு செய்கிறது, இது உயர் போன்ற பல்வேறு கடுமையான வெளிப்புற சூழல்களுக்கு ஏற்றதாக அமைகிறது உயரம், குறைந்த வெப்பநிலை மற்றும் கடுமையான மாசுபாடு.
1. பவர் ஐசோலேஷன்: பவர் கிரிட்டில் இருந்து உபகரணங்களை திறம்பட துண்டித்து, பராமரிப்பின் பாதுகாப்பை உறுதி செய்கிறது
பணியாளர்கள் மற்றும் உபகரணங்கள்;
2. நீண்ட கால சுமை திறன்: நிலையான சக்தியை உறுதிசெய்து, நீண்ட காலத்திற்கு மதிப்பிடப்பட்ட சுமை மின்னோட்டத்தை நிலையான முறையில் கொண்டு செல்ல முடியும்
வழங்கல்;
3. நோ-லோட் ஸ்விட்ச்சிங்: இறக்கப்படாத கோடுகள் மற்றும் மின்மாற்றிகளின் சுமை இல்லாத மாறுதல் மற்றும் பஸ்பார் மாறுதல் ஆகியவற்றை நிறைவு செய்கிறது
செயல்பாடுகள், மின் கட்டத்தின் நெகிழ்வான சரிசெய்தல் தேவைகளை பூர்த்தி செய்தல்;
4. கிரவுண்டிங் பாதுகாப்பு: நம்பகமான சர்க்யூட் கிரவுண்டிங்கை அடைய தேவையான தரையிறங்கும் சுவிட்சைக் கொண்டு கட்டமைக்க முடியும்,
மேலும் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துகிறது.
தயாரிப்பு தரம் மற்றும் செயல்பாட்டு பாதுகாப்பை உறுதி செய்வதற்காக, Usune GW4 தொடர் சர்வதேசத்துடன் கண்டிப்பாக கடைபிடிக்கப்படுகிறது IEC 62271-102 "உயர் மின்னழுத்த ஏசி டிஸ்கனெக்ட் சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகள்" உட்பட அதிகாரப்பூர்வ தரநிலைகள் மற்றும் IEC 60694 "உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்ஜியர்களுக்கான பொது தொழில்நுட்ப நிபந்தனைகள்". தொழிற்சாலை செயல்படுத்துகிறது a கடுமையான தர ஆய்வு செயல்முறை. ஒவ்வொரு தயாரிப்பும் வெளியேறும் முன் விரிவான செயல்திறன் சோதனைக்கு உட்படுகிறது அனைத்து அளவுருக்கள் நிலையான தேவைகளை பூர்த்தி செய்வதை உறுதி செய்யும் தொழிற்சாலை.
தயாரிப்பு தொழில்நுட்ப அளவுருக்கள் Usune GW4 தொடரில் GW4(A)-35(D)(W), GW4(A)-126(D)(W), போன்ற பல மாதிரிகள் உள்ளன. மற்றும் GW4(A)-170(D)(W), 630A முதல் 2500A வரையிலான மதிப்பிடப்பட்ட மின்னோட்டங்கள், வெவ்வேறு மின்னழுத்த நிலைகள் மற்றும் சுமைக்கு ஏற்றது காட்சிகள். முக்கிய தொழில்நுட்ப அளவுருக்கள் (முக்கிய குறிகாட்டிகள்) பின்வருமாறு:
| மாதிரி தொடர் | மதிப்பிடப்பட்ட மின்னழுத்தம் (kV) | மதிப்பிடப்பட்ட மின்னோட்டம் (A) | மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும் (kA/s) | மின்னல் இம்பல்ஸ் தாங்கும் மின்னழுத்தம் (kV) | மெயின் சர்க்யூட் ரெசிஸ்டன்ஸ் (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
கூடுதலாக, தயாரிப்புகள் CS11, CS17D மற்றும் CS14G கையேடு இயக்க வழிமுறைகள் மற்றும் CJ2 மின்சாரம் ஆகியவற்றைக் கொண்டுள்ளன. இயக்க வழிமுறைகள். துணை சுவிட்ச் உள்ளமைவுகள் உறுதிசெய்ய பொறிமுறையின் வகைக்கு ஏற்ப உகந்ததாக இருக்கும் நெகிழ்வான மற்றும் நம்பகமான செயல்பாடு.
இரட்டை சீல் செய்யப்பட்ட வடிவமைப்பு, தண்டு அசெம்பிளி இரண்டு ரேடியல் பந்து தாங்கு உருளைகளால் ஆதரிக்கப்படுகிறது, இது திறம்பட தடுக்கிறது ஈரப்பதம், தூசி மற்றும் தீங்கு விளைவிக்கும் வாயுக்களின் ஊடுருவல்.
நடுத்தர தொடர்பு ஒரு சுய-செயல்படும் தொடர்பு விரலைப் பயன்படுத்துகிறது, இது ஒரு வசந்தத்தின் தேவையை நீக்குகிறது. அது தானே சார்ந்திருக்கிறது தொடர்பைக் கட்டுப்படுத்த நெகிழ்ச்சி, நிலையான தொடர்பை உறுதி செய்தல் மற்றும் பராமரிப்புச் செலவுகளைக் குறைத்தல்.
பிரதான கடத்தும் சுற்று மற்றும் தரையிறங்கும் சுவிட்ச் ஆகியவை ஒரு இன்டர்லாக் பொறிமுறையுடன் பொருத்தப்பட்டுள்ளன, இது மெயின் சர்க்யூட் மூடப்படும் போது கிரவுண்டிங் ஸ்விட்ச் மூட முடியாது, அதற்கு நேர்மாறாக, தவறான செயல்பாட்டைத் தடுக்கிறது.
வெளிச்செல்லும் தளத்தின் உள்ளே உள்ள நெகிழ்வான இணைப்பு கடத்து கம்பி மற்றும் முனையத் தகடுக்கு உறுதியாக சரி செய்யப்படுகிறது. எண்ணெய் இல்லாதது சுய-மசகு தாங்கு உருளைகள் மென்மையான சுழற்சியை உறுதிசெய்து சேவை வாழ்க்கையை நீட்டிக்கின்றன.
உயர் மின்னழுத்த மின் உபகரண வடிவமைப்பில் பல வருட அனுபவத்துடன் உசுனே ஒரு தொழில்முறை R&D குழுவைக் கொண்டுள்ளது. தி GW4 தொடர் கடத்தும் கூறு அமைப்பு தேசிய பயன்பாட்டு மாதிரி காப்புரிமையைப் பெற்றுள்ளது. தொடர்பு விரல் பயன்படுத்துகிறது a அதிக வலிமை, அதிக கடத்துத்திறன் மற்றும் அதிக நெகிழ்ச்சித்தன்மை கொண்ட புதிய பொருள், வசந்த அரிப்பு போன்ற சிக்கல்களைத் தவிர்க்கிறது, வெப்ப அனீலிங் காரணமாக கிளாம்பிங் விசை குறைந்தது, மற்றும் தொடர்பு எதிர்ப்பு அதிகரித்தது.
GW4 தொடர் பல ஆண்டுகளாக சந்தையில் உள்ளது, முதிர்ந்த உற்பத்தி தொழில்நுட்பம் மற்றும் நிலையான செயல்திறன். சுழலும் கூறுகள் பராமரிப்பு இல்லாத வடிவமைப்பைக் கொண்டுள்ளன, மேலும் பரிமாற்ற பாகங்கள் துருப்பிடிக்காத எஃகு ஊசிகளைப் பயன்படுத்துகின்றன. மாலிப்டினம் டைசல்பைடு கொண்ட நைலான் புஷிங்ஸுடன். எஃகு பாகங்கள் மென்மையாக இருப்பதை உறுதி செய்ய சூடான-துளி கால்வனேற்றத்திற்கு உட்படுகின்றன செயல்பாடு மற்றும் நீண்ட கால துரு தடுப்பு.
ஒரு தொழில்முறை உற்பத்தியாளராக, உசுனே அதன் உற்பத்தி செயல்பாட்டில் சர்வதேச தரத்தை கண்டிப்பாக கடைபிடிக்கிறது. தி தொழிற்சாலை ஒரு விரிவான தரக் கட்டுப்பாட்டு அமைப்பைக் கொண்டுள்ளது, மூலப்பொருள் கொள்முதல் மூலம் முழு செயல்முறையையும் மேற்பார்வையிடுகிறது. தயாரிப்பு அசெம்பிளி மற்றும் சோதனைக்கு. தயாரிப்புகள் பல அதிகாரப்பூர்வ சோதனைகள் மற்றும் சான்றிதழ்களில் தேர்ச்சி பெற்றுள்ளன, மேலும் அவை செயல்திறன் தொழில்துறையில் பரவலாக அங்கீகரிக்கப்பட்டுள்ளது.
Usune வாடிக்கையாளர் திருப்திக்கு முன்னுரிமை அளிக்கிறது, விரிவான விற்பனைக்கு முந்தைய ஆலோசனை, நிறுவல் வழிகாட்டுதல் மற்றும் விற்பனைக்குப் பிந்தைய பராமரிப்பு சேவைகள். தயாரிப்புகளுக்கு நீண்ட சேவை வாழ்க்கை மற்றும் குறைந்த பராமரிப்பு செலவுகள் மற்றும் தொழிற்சாலை உள்ளது வாடிக்கையாளர் கவலைகளை நிவர்த்தி செய்ய விரிவான விற்பனைக்குப் பிந்தைய ஆதரவை வழங்குகிறது.
Usune GW4 தொடர் வெளிப்புற சப்ஸ்டேஷன் டிஸ்கனெக்டர் சுவிட்ச் கடுமையான வெளிப்புற சூழல்களுக்காக வடிவமைக்கப்பட்டுள்ளது. வலுவான சுற்றுச்சூழல் தழுவல். இயக்க நிலைமைகள் பின்வரும் தேவைகளை பூர்த்தி செய்ய வேண்டும்: உயரத்திற்கு மிகாமல் 2000மீ; சுற்றுப்புற வெப்பநிலை -40℃ முதல் +40℃ வரை; காற்றின் வேகம் 34m/s ஐ விட அதிகமாக இல்லை; நில அதிர்வு தீவிரம் 8 டிகிரிக்கு மேல் இல்லை; ஐசிங் தடிமன் 10 மிமீக்கு மேல் இல்லை; அதிக தூசி இல்லாதது, இரசாயன அரிப்பு, வலுவான அதிர்வு மற்றும் எரியக்கூடிய/வெடிக்கும் அபாயங்கள்; மற்றும் ஒரு நிலை நிறுவல் அடித்தளம். பயனரின் பயன்பாட்டுச் சூழல் அதிகமாக இருந்தால் மேலே உள்ள தேவைகள், தனிப்பயனாக்கப்பட்ட தீர்வு Usune உடன் பேச்சுவார்த்தை நடத்தப்படலாம்.

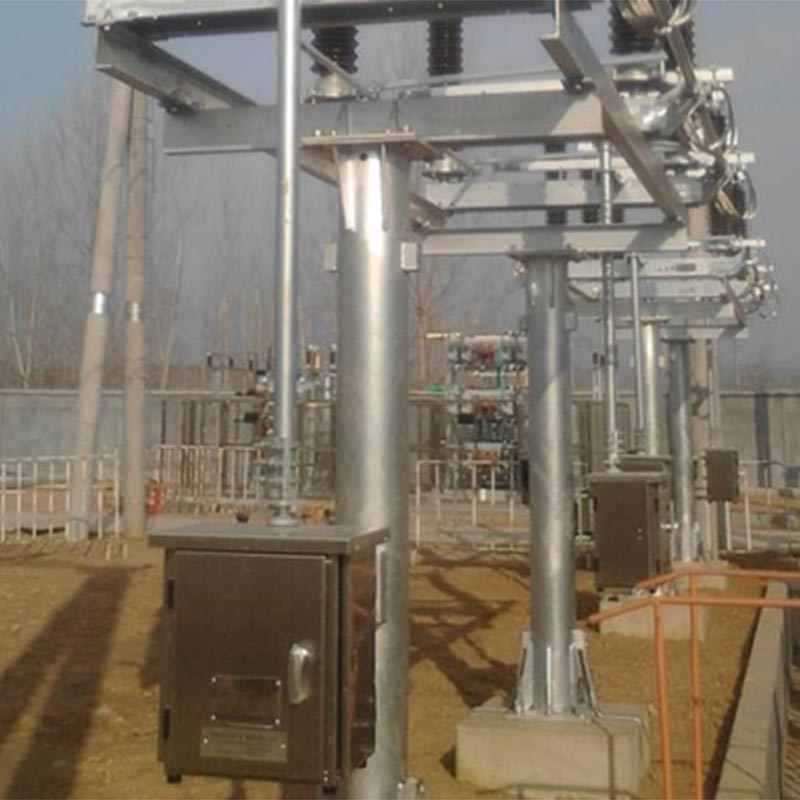

திட்டத்தின் பெயர்: வடக்கு சீனாவில் 110kV வெளிப்புற துணை மின்நிலைய சீரமைப்பு திட்டம்
திட்டத்தின் பின்னணி: இந்த துணை மின்நிலையம் வடக்கு சீன நகரத்தில் அமைந்துள்ளது, கடுமையான குளிர்காலம் (குறைந்தபட்சம்) வெப்பநிலை -35℃) மற்றும் அடிக்கடி பலத்த காற்று. அசல் டிஸ்கனெக்டர் சுவிட்ச் மோசமான குறைந்த வெப்பநிலையால் பாதிக்கப்பட்டது எதிர்ப்பு, நிலையற்ற செயல்பாடு மற்றும் அதிக பராமரிப்பு செலவுகள். விரிவான ஒப்பீட்டிற்குப் பிறகு, திட்டக் குழு Usune GW4-126(D)(W)/1250 வெளிப்புற சப்ஸ்டேஷன் டிஸ்கனெக்டர் சுவிட்சைத் தேர்ந்தெடுத்தது. Usune ஒரு முழுமையான தயாரிப்பை வழங்கியது தொகுப்பு மற்றும் நிறுவல் வழிகாட்டுதல் சேவைகள்.
பயன்பாட்டு முடிவுகள்: தயாரிப்பு செயல்பாட்டிற்குப் பிறகு 3 ஆண்டுகள் நிலையானதாக இயங்குகிறது, சிறந்ததைக் காட்டுகிறது குறைந்த வெப்பநிலை எதிர்ப்பு மற்றும் காற்று எதிர்ப்பு. அதன் திறப்பு மற்றும் மூடும் செயல்பாடுகள் நெகிழ்வான மற்றும் நம்பகமானவை. தி சுய சுத்தம் தொடர்பு செயல்பாடு தூசி மற்றும் பனி திரட்சியால் ஏற்படும் தொடர்பு தோல்விகளை திறம்பட தடுக்கிறது, மேலும் பராமரிப்பு இல்லாத வடிவமைப்பு துணை மின்நிலையத்தின் தினசரி பராமரிப்பு பணிச்சுமையை குறைக்கிறது. திட்ட உரிமையாளர் மிகவும் Usune தயாரிப்புகளின் செயல்திறன் மற்றும் விற்பனைக்குப் பிந்தைய சேவையை அங்கீகரிக்கிறது மற்றும் நீண்ட கால ஒத்துழைப்பில் கையெழுத்திட்டுள்ளது Usune உடனான ஒப்பந்தம், அதை அடுத்தடுத்த துணை மின்நிலைய புதுப்பித்தல் திட்டங்களுக்கு நியமிக்கப்பட்ட உற்பத்தியாளராக நியமித்தது.
A1: முதலில், இணைக்கும் கம்பி சிதைந்துள்ளதா, மூட்டு தளர்வாக உள்ளதா, மற்றும் கவ்வி தளர்வாக அல்லது நழுவுகிறது. ஒரு சிதைந்த இணைக்கும் கம்பியை மாற்ற வேண்டும்; தளர்வான மூட்டுகள் மற்றும் கவ்விகள் இருக்க வேண்டும் கையேட்டில் குறிப்பிடப்பட்டுள்ள முறுக்கு விசையின்படி ஒரு முறுக்கு விசையுடன் இறுக்கப்பட்டது (அட்டவணை 5 ஐப் பார்க்கவும்). கையேடு என்றால் செயல்பாட்டு முறுக்கு கணிசமாக அதிகரிக்கிறது, இது சுழலும் பாகங்களில் உலர்ந்த மசகு எண்ணெய் அல்லது துரு காரணமாக இருக்கலாம். தண்டு முள். சுழலும் பாகங்களை சுத்தம் செய்து உயவூட்டி சீரான செயல்பாட்டை உறுதி செய்யவும்.
A2: தயாரிப்பு பராமரிப்பு இல்லாததாக வடிவமைக்கப்பட்டுள்ளது, ஆனால் வழக்கமான ஆய்வு மற்றும் பராமரிப்பை உறுதிப்படுத்த பரிந்துரைக்கப்படுகிறது நீண்ட கால நிலையான செயல்பாடு: ஒவ்வொரு 2 வருடங்களுக்கும் ஒரு எளிய ஆன்-சைட் ஆய்வு செய்யப்பட வேண்டும்; சேவை இல்லாத போது, ஒவ்வொரு 5 வருடங்களுக்கும் அல்லது ஒவ்வொரு 2000 செயல்பாடுகளுக்கும் பராமரிப்பு செய்யப்பட வேண்டும்; ஒவ்வொரு முறையும் ஒரு பெரிய மறுசீரமைப்பு செய்யப்பட வேண்டும் 10 ஆண்டுகள் அல்லது ஒவ்வொரு 5000 செயல்பாடுகளும். முக்கிய பராமரிப்பு புள்ளிகள் பின்வருமாறு: இயந்திர பாகங்களின் ஒருமைப்பாட்டை சரிபார்த்தல் மற்றும் மின்கடத்திகள், பிரதான கடத்தும் சுற்றுகளின் எதிர்ப்பை அளவிடுதல், போல்ட் இறுக்கத்தை சரிபார்த்தல் மற்றும் சோதனை துணை சுவிட்சுகள் மற்றும் இன்டர்லாக் மின் கூறுகளின் இயக்க நிலை.
1. தயாரிப்பு வழங்கல் முழுமை: ஒவ்வொரு Usune GW4 தொடர் துண்டிக்கும் சுவிட்ச் மற்றும் தரையிறங்கும் சுவிட்ச் அனுப்பப்பட்டது நிறுவல் பாகங்கள் மற்றும் பயனரால் வரிசைப்படுத்தப்பட்ட இயக்க முறைமை, தயாரிப்புச் சான்றிதழுடன், நிறுவல் மற்றும் செயல்பாட்டு கையேடு, மற்றும் மென்மையான நிறுவல் மற்றும் பயன்பாட்டை உறுதி செய்வதற்கான துணைப் பட்டியல்.
2. ஆர்டர் செய்யும் வழிமுறைகள் ஆர்டர் செய்யும் போது, தயவுசெய்து குறிப்பிடவும்: தயாரிப்பு மாதிரி, பெயர், மதிப்பிடப்பட்ட மின்னோட்டம், மதிப்பிடப்பட்ட மின்னழுத்தம், ஒரு கிரவுண்டிங் சுவிட்ச் கட்டமைக்கப்பட்டுள்ளது (ஒற்றை கிரவுண்டிங் / டபுள் கிரவுண்டிங்); இயக்கத்தின் வகை, மாதிரி மற்றும் பெயர் பொறிமுறை; மின்காந்த பூட்டின் மின்சாரம் மற்றும் மின்னழுத்த மதிப்பீடு (ஏதேனும் இருந்தால்); மாதிரி மற்றும் கட்டுப்பாட்டு மின்னழுத்தம் மின்சார இயக்க முறைமை (ஏதேனும் இருந்தால்). சிறப்பு தொழில்நுட்ப ஆவணங்கள் அல்லது நிறுவல் பாகங்கள் தேவைப்பட்டால், ஆர்டர் செய்யும் போது குறிப்பிடவும்.
1. விரல் தொடுதல் அடிப்படை
2. விரல் தொடுதல்
3. காந்த பூட்டு தட்டு
4. போல்ட்
5. தொடர்பு
படம் 2 ஆதிக்கம் செலுத்தும் மின் தொடர்பு புள்ளிகளின் திட்ட வரைபடம்
1. தரையில் கத்தி நிலையான தொடர்பு தலை
2. தொடர்பு விரல்
3. நிலைப்படுத்தல் தட்டு
4. தரையில் கத்தி குழாய்
படம் 3 கிரவுண்டிங் டியூப் மற்றும் பொசிஷனிங் பிளேட்டின் நிலையின் திட்ட வரைபடம்
படம் 4 ஏற்றுதல் வரைபடம்
தொழிற்சாலை, எங்கள் விலை நியாயமானதாகவும் போட்டித்தன்மையுடனும் இருப்பதை நாங்கள் உத்தரவாதம் செய்யலாம்.
வழக்கமாக உங்கள் விசாரணையைப் பெற்ற 24 மணி நேரத்திற்குள் நாங்கள் மேற்கோள் காட்டுவோம்.
ஆம், நிச்சயமாக, நாங்கள் OEM ஐ ஏற்றுக்கொள்கிறோம்.
கட்டணம் செலுத்தப்பட்ட 15-20 நாட்களுக்குள் ஆர்டர் செய்யப்பட்ட அளவைப் பொறுத்து முன்னணி நேரம் இருக்கும்.
அனைத்து தயாரிப்புகளும் துணைக்கருவிகள் தொடங்கி ஆய்வு செய்யப்படும், மேலும் புறப்படுவதற்கு முன் வழக்கமான சோதனைகள் மூலம் மேற்கொள்ளப்படும் எங்கள் தொழிற்சாலை.
தரச் சிக்கல்களின் புகைப்படங்கள் அல்லது வீடியோவை எடுத்து, எங்கள் சரிபார்ப்பு மற்றும் உறுதிப்படுத்தலுக்கு எங்களுக்கு அனுப்பவும், நாங்கள் ஒரு உருவாக்குவோம் 1-3 நாட்களுக்குள் உங்களுக்கு திருப்திகரமான தீர்வு.
ஷிப்பிங் தேதியிலிருந்து 12 மாதங்கள்.
● நாங்கள் 14 ஆண்டுகளுக்கும் மேலாக துறையில் நிபுணத்துவம் பெற்றுள்ளோம், மேலும் வடிவமைப்பை எடுக்கும் நன்கு அனுபவம் வாய்ந்த R&D குழு உள்ளது
மற்றும் வாடிக்கையாளரின் சிறப்புக் கோரிக்கைகளின் அடிப்படையில் ஒவ்வொரு திட்டத்திற்கும் மேம்பாட்டுப் பணிகள்.
● எங்களிடம் கூறுகள் முதல் முடிக்கப்பட்ட தயாரிப்புகள் வரை மிகவும் கடுமையான QC நடைமுறை உள்ளது.
● 15-20 நாட்களுக்குள் நிலையான உற்பத்தி காலம்.
● எங்களிடம் தயாரிப்புகளுக்கான முழுமையான சோதனை அறிக்கைகள் உள்ளன.
● ஒரு படி தீர்வு வழங்கப்பட்டது.
