Zhejiang Usune Electric Co., Ltd என்பது R&D, வடிவமைப்பு, உற்பத்தி மற்றும் விற்பனையை ஒருங்கிணைக்கும் ஒரு தொழில்முறை தொழிற்சாலை ஆகும். அதன் முக்கிய தயாரிப்புகளில் 12kV～245kV உட்புற மற்றும் வெளிப்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்கள், SF6 சர்க்யூட் பிரேக்கர்கள், சுமை ஆகியவை அடங்கும் சுவிட்சுகள், மற்றும் பல்வேறு துண்டிக்கும் சுவிட்சுகள். இது ஆற்றல் பொறியியல் திட்டங்களுக்கு நம்பகமான தொழில்முறை சப்ளையர் ஆகும் உள்நாட்டிலும் சர்வதேச அளவிலும்.
Usune Gw4 டிஸ்கனெக்ட் ஸ்விட்ச் குறிப்பாக மூன்று-கட்ட AC 50Hz/60Hz ஆற்றல் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. அதன் முதன்மையானது ஆற்றல், சுமை இல்லாத நிலைகளின் கீழ் உயர் மின்னழுத்த சுற்றுகளை இணைப்பது அல்லது துண்டிப்பது மற்றும் தெரியும் பஸ்பார்கள், சர்க்யூட் பிரேக்கர்கள், மின்மாற்றிகள் மற்றும் பிற உயர் மின்னழுத்தங்களின் பராமரிப்புக்கான மின் தனிமைப்படுத்தல் அனுமதி உபகரணங்கள்.
-ஜிபி 1985-2004: ஏசி உயர் மின்னழுத்த துண்டிப்பு சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகள்
-IEC 62271-102: உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்கியர்
-ஜிபி/டி 11022: உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்ஜியர்களுக்கான பொதுவான விவரக்குறிப்புகள்

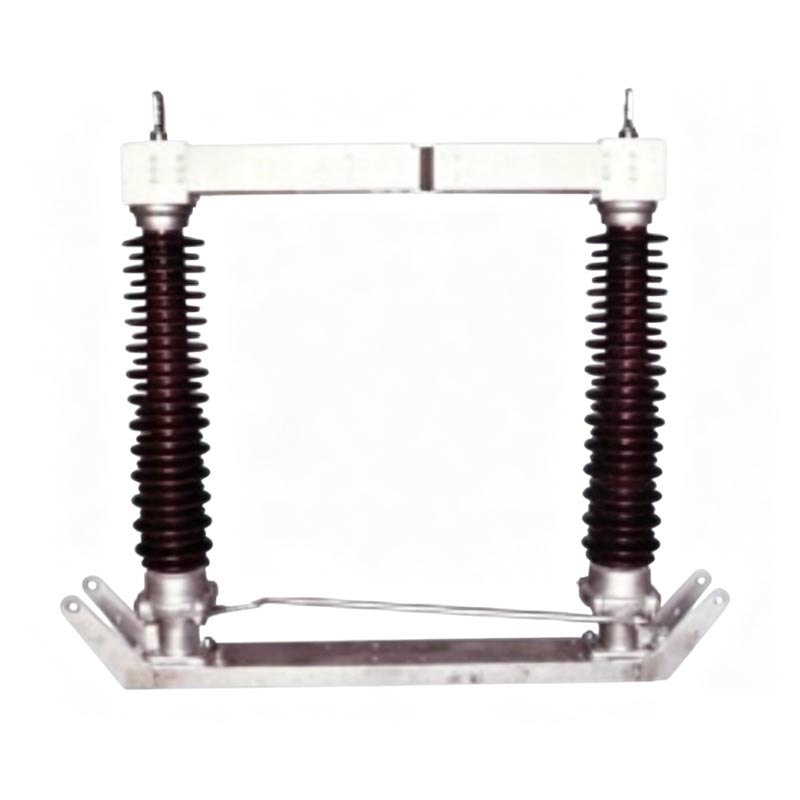

GW4 தொடர்: டபுள்-போஸ்ட் இன்சுலேட்டர், கிடைமட்ட சுழலும், குறுக்கிடப்பட்ட வகை
1. டபுள்-போஸ்ட் இன்சுலேட்டர் அமைப்பு, ஒரு கட்டத்தில் இரண்டு போஸ்ட் இன்சுலேட்டர்கள் கிடைமட்டமாக 90° ஒத்திசைவாகச் சுழலும்.
2. முக்கிய தொடர்புகள் சென்டர் உடைந்த, வெள்ளி பூசப்பட்ட செப்பு தொடர்புகள், குறைந்த தொடர்பு எதிர்ப்பு மற்றும் நல்ல கடத்துத்திறன்.
3. அடித்தளமானது, சீல் செய்யப்பட்ட தாங்கு உருளைகள், அரிப்பை-எதிர்ப்பு மற்றும் நீடித்த எஃகு மூலம் சூடான-டிப் கால்வனேற்றப்பட்ட எஃகால் ஆனது.
4. GW4 டிஸ்கனெக்ட் ஸ்விட்ச் மெக்கானிக்கல் கொண்ட ஒற்றை பக்க அல்லது இரட்டை பக்க கிரவுண்டிங் சுவிட்சுகளுடன் பொருத்தப்பட்டிருக்கும்.
செயல்பாட்டு பாதுகாப்பை உறுதி செய்வதற்காக இன்டர்லாக்.
5. இயக்க பொறிமுறையானது கைமுறையாக (CS14G, CS17G) அல்லது மின்சாரமாக (CJ6B, CJ11, XCJ-I) இருக்கலாம்.
| அளவுரு | விவரக்குறிப்பு |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 126kV (110kV அமைப்பு) |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50 ஹெர்ட்ஸ் |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 630A, 1250A, 1600A, 2000A, 2500A |
| மதிப்பிடப்பட்ட குறுகிய கால தாங்கும் மின்னோட்டம் (1வி) | 31.5kA, 40kA, 50kA |
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | 80kA, 100kA, 125kA |
| 1 நிமிடம் உலர் ஏசி தாங்கும் மின்னழுத்தம் | - பூமிக்கு: 140kV- முழுவதும் இடைவெளி: 160kV |
| செயல்பாட்டு வெப்பநிலை | -40°C முதல் +40°C வரை |
| உயரம் | ≤ 2000மீ |

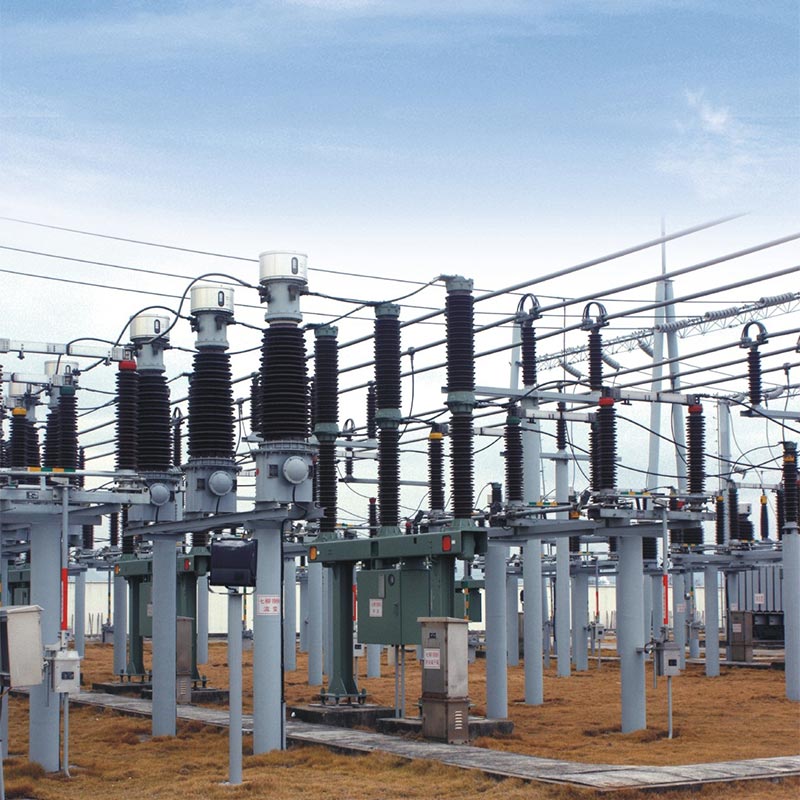

ஒரு 110kV... காற்றாலை மின் துணை மின்நிலைய திட்டம்
இந்த திட்டம் வடக்கு பிராந்தியத்தில் குறிப்பிடத்தக்க வெப்பநிலை வேறுபாடுகளுடன் அமைந்துள்ளது, அதிக உபகரணங்கள் தேவைப்படுகின்றன நம்பகத்தன்மை மற்றும் குளிர் எதிர்ப்பு. திட்டம் பல Usune GW4 டிஸ்கனெக்ட் சுவிட்சுகளைத் தேர்ந்தெடுத்தது, மின்சாரம் பொருத்தப்பட்டது வழிமுறைகள் மற்றும் இரட்டை பக்க அடித்தள சுவிட்சுகள். இயக்கப்பட்டதிலிருந்து பல ஆண்டுகளாக, உபகரணங்கள் சீராக இயங்குகின்றன, நம்பகமான இயந்திர நடவடிக்கைகள் மற்றும் சிறந்த அரிப்பு எதிர்ப்பு, துணை மின்நிலைய பராமரிப்பு பாதுகாப்பை திறம்பட உறுதி செய்கிறது மற்றும் தினசரி செயல்பாட்டு திறன், பயனரிடமிருந்து அதிக பாராட்டுகளைப் பெறுகிறது.
| பொருள் | அலகு | அளவுருக்கள் | |||||
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 40.5 | 72.5 | 126 | 145 | ||
| மதிப்பிடப்பட்ட காப்பு நிலை | 1 நிமிட மின் அதிர்வெண் தாங்கும் மின்னழுத்தம் (பயனுள்ள மதிப்பு) | தரையில் | கே.வி | 95 | 160 | 230 | 275 |
| எலும்பு முறிவு | கே.வி | 118 | 200 | 230+70 | 275+85 | ||
| மதிப்பிடப்பட்ட மின்னல் தூண்டுதல் மின்னோட்டத்தைத் தாங்கும் (உச்சம்) | தரையில் | கே.வி | 185 | 350 | 550 | 650 | |
| எலும்பு முறிவு | கே.வி | 215 | 410 | 550+110 | 650+120 | ||
| மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50/60 | |||||
| மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும் | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| மதிப்பிடப்பட்ட குறுகிய சுற்று காலம் | கத்தி/வாள் | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| மதிப்பிடப்பட்ட இயந்திர முனைய சுமை | கிடைமட்ட மற்றும் செங்குத்து | N | 1250 | 1250 | 1250 | 1250 | |
| கிடைமட்ட | N | 750 | 750 | 750 | 750 | ||
| செங்குத்து விசை | N | 1000 | 1000 | 1000 | 1000 | ||
| க்ரீபேஜ் தூரம் | மிமீ | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| இயந்திர வாழ்க்கை | நேரங்கள் | 5000 | 5000 | 1000 | 5000 | ||
| மோட்டார் இயக்கி | மாதிரி | சி.ஜே | சி.ஜே | சி.ஜே | சி.ஜே | ||
| மோட்டார் மின்னழுத்தம் | V | AC380, AC220, DC220, DC110 | |||||
| மின்னழுத்த கட்டுப்பாட்டு வளையம் | V | AC380, AC220, DC220, DC110 | |||||
| புள்ளிகள், நிறைவு நேரம் | s | 7± 1 | |||||
|
மனித இயக்கி |
மாதிரி | CS14 CS17 | |||||
| மின்காந்த பூட்டு மின்னழுத்தம் | V | AC220,DC220,DC110 | |||||
• இன்சுலேட்டர்கள்: விரிசல், சேதம் அல்லது அழுக்கு இல்லை.
• தொடர்புகள்: சுத்தமான, வெள்ளி பூசப்பட்ட மேற்பரப்பு அப்படியே.
• ஃபாஸ்டென்சர்கள்: அனைத்து போல்ட்களும் இறுக்கப்பட்டன.
• பொறிமுறை: மென்மையான சுழற்சி; நகரும் பாகங்களை உயவூட்டு.
• இன்சுலேட்டர் செங்குத்து: ஷிம்கள் மூலம் சரிசெய்யவும் (ஒரு இடத்திற்கு அதிகபட்சம் 3 மிமீ).
• மூன்று-கட்ட ஒத்திசைவு: கிராங்க்-கை மற்றும் இணைப்பு கம்பிகளை சரிசெய்யவும்.
• தொடர்பு அழுத்தம்: சரியான செருகல் மற்றும் அழுத்தத்தை உறுதிப்படுத்தவும்.
• சுமை இல்லாமல் மட்டுமே செயல்படவும்; சர்க்யூட் பிரேக்கர் திறந்திருப்பதை உறுதிப்படுத்தவும்.
• கைமுறை செயல்பாடு: இயக்க கைப்பிடியைப் பயன்படுத்தவும்; அதிகப்படியான சக்தியைத் தவிர்க்கவும்.
• மோட்டார் இயக்கம்: உள்ளூர்/ரிமோட் கண்ட்ரோலைப் பயன்படுத்தவும்; கண்காணிப்பு நிலை.
• இன்டர்லாக்: இன்டர்லாக் செய்யப்பட்டிருந்தால் இயக்கத்தை கட்டாயப்படுத்த வேண்டாம்.
• அவ்வப்போது மாற்றியமைத்தல்: ஒவ்வொரு 1-2 வருடங்களுக்கும்.
• இன்சுலேட்டர்கள் மற்றும் தொடர்புகளை சுத்தம் செய்யுங்கள்; தொழில்துறை வாஸ்லைனைப் பயன்படுத்துங்கள்.
• தாங்கு உருளைகள் மற்றும் பரிமாற்ற பாகங்கள் உயவூட்டு.
• தளர்வான போல்ட்கள், தேய்ந்த தொடர்புகள் மற்றும் இன்சுலேட்டர் சேதம் ஆகியவற்றைச் சரிபார்க்கவும்.
• ஷார்ட் சர்க்யூட்டுக்குப் பிறகு: உடனடியாக ஆய்வு செய்யுங்கள்.
• செயல்பட முடியாது: இன்டர்லாக், ஜாம் செய்யப்பட்ட இணைப்பு அல்லது மோட்டார் பிழையைச் சரிபார்க்கவும்.
• ஒத்திசைவற்ற கட்டங்கள்: குறுக்கு இணைப்பு கம்பிகளை சரிசெய்யவும்.
• தொடர்பு அதிக வெப்பம்: சுத்தம் மற்றும் மீண்டும் இறுக்க; வெள்ளி முலாம் சரிபார்க்கவும்.
பதில் நிபந்தனைகள். இது வில்-அணைக்கும் திறன்களைக் கொண்டிருக்கவில்லை மற்றும் சுமையின் கீழ் செயல்படுவது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. அது சர்க்யூட் பிரேக்கருடன் இணைந்து பயன்படுத்த வேண்டும்.
ப: மெக்கானிக்கல் இன்டர்லாக் ஒரு பாதுகாப்பான இயக்க வரிசையை செயல்படுத்துகிறது: பிரதான சுவிட்ச் திறந்தது → கிரவுண்டிங் சுவிட்ச் மூடப்பட்டது; கிரவுண்டிங் சுவிட்ச் திறந்தது → பிரதான சுவிட்ச் மூடப்பட்டது, தவறான செயல்பாட்டைத் தடுக்கிறது மற்றும் பராமரிப்பின் பாதுகாப்பை உறுதி செய்கிறது பணியாளர்கள்.
A: நிலையான வகையானது ≤2000m உயரம் மற்றும் -40℃ முதல் +40℃ வரை வெப்பநிலை கொண்ட சூழல்களுக்கு ஏற்றது. பெரும்பாலான வெளிப்புற துணை மின் நிலையங்களின் தேவைகளை பூர்த்தி செய்யக்கூடியது; சிறப்பு உயரமான அல்லது அதிக மாசுபட்ட பகுதிகளுக்கு, வலுவூட்டப்பட்ட காப்பு மற்றும் அரிப்பு எதிர்ப்பு தீர்வுகளை தனிப்பயனாக்கலாம்.
