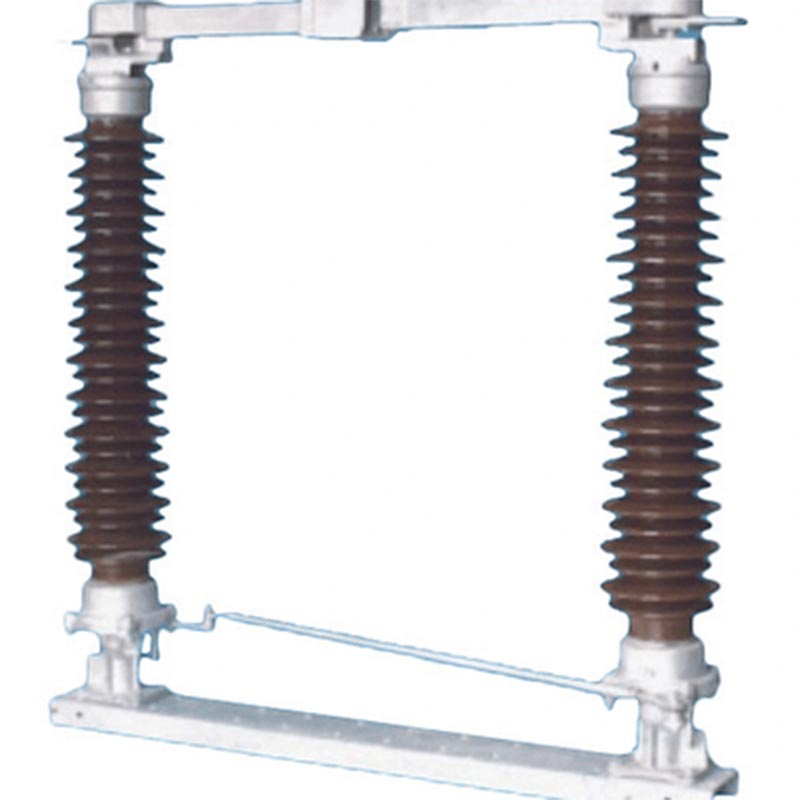

ஐசோலேஷன் ஸ்விட்ச் வெளிப்புற கையேடு மோட்டார் பொருத்தப்பட்டது

Isolation Switch Outdoor Manual Motorized என்பது Usune இன் முக்கிய தயாரிப்பு ஆகும், இது குறிப்பாக வெளிப்புற AC க்காக வடிவமைக்கப்பட்டுள்ளது. 50Hz மதிப்பிடப்பட்ட அதிர்வெண் மற்றும் 35kV~170kV மதிப்பிடப்பட்ட மின்னழுத்தம் கொண்ட சுற்றுகள். இது ஒரு முக்கிய கருவியாகும் மின் அமைப்புகளின் பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை உறுதிசெய்து, இந்தத் தொடரின் அடிப்படை அலகுகளாகவும் செயல்பட முடியும் வழித்தோன்றல் பொருட்கள். IEC 62271-102 "உயர் மின்னழுத்த ஏசிக்கு இணங்க தயாரிப்புகள் தயாரிக்கப்படுகின்றன. சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகளை துண்டிக்கவும்" மற்றும் IEC 60694 "உயர் மின்னழுத்த சுவிட்ச் கியருக்கான பொதுவான தொழில்நுட்ப நிலைமைகள் மற்றும் கட்டுப்பாட்டு சாதனம்," தொழில்முறை நிபுணத்துவம் மற்றும் தயாரிப்பு நம்பகத்தன்மையை உறுதி செய்கிறது.

கிடைமட்ட ரோட்டரி ஸ்விட்ச்சிங் அமைப்பைக் கொண்ட இந்த சுவிட்ச் அதிக இன்சுலேஷன் நிலைகள், வலுவான மாசுபாட்டைக் கொண்டுள்ளது. எதிர்ப்பு, நிலையான இயந்திர செயல்திறன் மற்றும் வசதியான நிறுவல் மற்றும் பராமரிப்பு. இது கையேடு மற்றும் இரண்டையும் ஆதரிக்கிறது மின்சார செயல்பாடு மற்றும் தேவைக்கேற்ப ஒரு கிரவுண்டிங் சுவிட்ச் மூலம் கட்டமைக்க முடியும். இது கடுமையான வெளிப்புறத்திற்கு ஏற்றது அதிக உயரம், குறைந்த வெப்பநிலை மற்றும் அதிக மாசுபாடு போன்ற சூழல்கள். நம்பகமான சப்ளையராக, உசுனே கண்டிப்பாக சர்வதேச தரத்தை கடைபிடிக்கிறது மற்றும் வாடிக்கையாளர்களுக்கு உயர்தரத்தை வழங்க தயாரிப்பு தரத்தை கடுமையாக கட்டுப்படுத்துகிறது, பாதுகாப்பான மற்றும் நீடித்த துண்டிப்பு சுவிட்சுகள்.

முக்கிய பயன்பாட்டு காட்சிகள்

வெளிப்புற கையேடு மோட்டார் பொருத்தப்பட்ட தனிமைப்படுத்தல் சுவிட்ச் வெளிப்புற ஆற்றல் பரிமாற்றம் மற்றும் விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. மின் கட்டங்கள், தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், நகர்ப்புற கட்டுமானம் மற்றும் புதிய ஆற்றல் மின் உற்பத்தி ஆகியவற்றில். அது அடிக்கடி மின்சாரம் தனிமைப்படுத்துதல் மற்றும் பாதுகாப்பு பராமரிப்பு தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது, மேலும் இது மிகவும் பொருத்தமானது கடுமையான வெளிப்புற சூழல்களுக்கு, மின்சார விநியோகத்தின் தொடர்ச்சி மற்றும் பாதுகாப்பை திறம்பட உறுதி செய்கிறது.

தயாரிப்பு முக்கிய அளவுருக்கள்

தயாரிப்பு சிறந்த தொழில்நுட்ப செயல்திறனைக் கொண்டுள்ளது மற்றும் பல்வேறு விவரக்குறிப்புகளை உள்ளடக்கியது. அதன் முக்கிய அளவுருக்கள் பின்வருமாறு:
- மதிப்பிடப்பட்ட மின்னழுத்தம்: 35kV~170kV
- மதிப்பிடப்பட்ட மின்னோட்டம்: 630A~2500A
- மதிப்பிடப்பட்ட குறுகிய காலத் தாங்கும் மின்னோட்டம்: 20kA/s~50kA/s
- மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டம்: 50kA~125kA
- பிரதான சுற்று எதிர்ப்பு: ≤125μΩ (மாதிரியைப் பொறுத்து மாறுபடும்)
- ஒரு நிமிட பவர் அதிர்வெண் தாங்கும் மின்னழுத்தம்: 80kV~200kV
- மின்னல் இம்பல்ஸ் தாங்கும் மின்னழுத்தம்: 115kV~860kV (மாடல் மற்றும் கிரவுண்டிங் சுவிட்சைப் பொறுத்து மாறுபடும்)

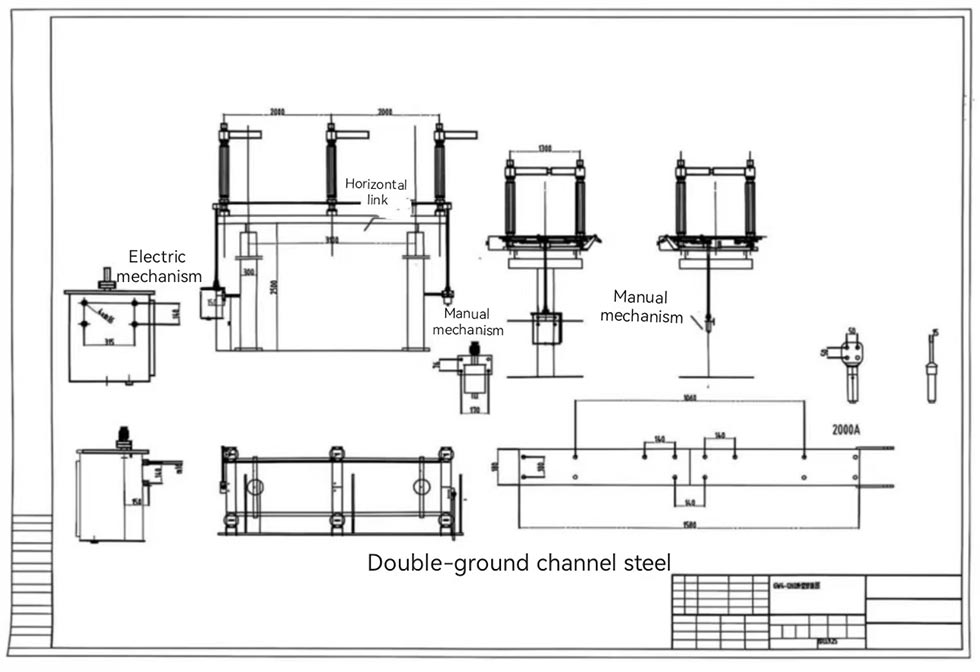

- இயக்க முறைமை: கையேடு (CS11, CS17D, CS14G தொடர்) அல்லது எலக்ட்ரிக் (CJ2 வகை)

தயாரிப்பு முக்கிய அமைப்பு

ஐசோலேஷன் ஸ்விட்ச் அவுட்டோர் மேனுவல் மோட்டரைஸ்டு இரட்டை-போஸ்ட் ஹேண்ட்ஷேக் கட்டமைப்பைப் பயன்படுத்துகிறது. ஒவ்வொரு கட்டமும் ஒரு அடித்தளத்தைக் கொண்டுள்ளது, இன்சுலேட்டர்கள், வெளிச்செல்லும் டெர்மினல்கள் மற்றும் தொடர்புகள். இரண்டு போஸ்ட் இன்சுலேட்டர்களும் ஒன்றுக்கொன்று இணையாக பொருத்தப்பட்டுள்ளன அடித்தளத்தின் இரு முனைகளிலும் மற்றும் அடித்தளத்திற்கு செங்குத்தாக தாங்கி இருக்கைகள். முக்கிய கடத்தும் பகுதி தோராயமாக சுழலும் போஸ்ட் இன்சுலேட்டர்களுடன் 90°. நடுத்தர தொடர்பு ஒரு சுய சுத்தம் சுழலும் அமைப்பு கொண்டுள்ளது, இது தூசி மற்றும் நீக்குகிறது திறக்கும் மற்றும் மூடும் போது தொடர்பு இருந்து அழுக்கு, நம்பகமான தொடர்பு உறுதி. சுழலும் பாகங்கள் ஒரு சீல் வைக்கப்படுகின்றன, பராமரிப்பு இல்லாத வடிவமைப்பு, மற்றும் பரிமாற்ற கூறுகள் துருப்பிடிக்காத எஃகு ஊசிகள் மற்றும் மாலிப்டினம் ஆகியவற்றைப் பயன்படுத்துகின்றன டிஸல்பைட் கொண்ட நைலான் புஷிங்ஸ், அவை அரிப்பை எதிர்க்கும் மற்றும் துரு இல்லாதவை.

முக்கிய தயாரிப்பு அம்சங்கள்

1. உயர் நம்பகத்தன்மை

தொடர்பு விரல்கள் ஒரு புதிய வகை உயர்-வலிமை, அதிக கடத்துத்திறன் மற்றும் உயர்-எலாஸ்டிக் பொருளைப் பயன்படுத்துகின்றன. அவர்கள் நம்பியிருக்கிறார்கள் தொடர்புகளை இறுகப் பற்றிக்கொள்ள அவற்றின் சொந்த நெகிழ்ச்சி, வசந்த அரிப்பு மற்றும் வெப்ப அனீலிங் ஆகியவற்றால் ஏற்படும் தொடர்பு தோல்வியைத் தவிர்க்கிறது. இந்த கடத்தும் கூறு அமைப்பு தேசிய பயன்பாட்டு மாதிரி காப்புரிமையைப் பெற்றுள்ளது.

2. கடுமையான சூழல் தழுவல்

உயரம் ≤2000m, சுற்றுப்புற வெப்பநிலை -40℃ முதல் +40℃, காற்றின் வேகம் ≤34m/s, மற்றும் நில அதிர்வு தீவிரம் ≤8 பட்டங்கள். க்ரீபேஜ் தூரம் GB/T5582 இன் வகுப்பு III அல்லது IV தேவைகளைப் பூர்த்தி செய்கிறது. மாசுபாட்டிற்கு வலுவான எதிர்ப்பு மற்றும் ஐசிங் (பனி தடிமன் ≤10 மிமீ).

3. இரட்டை இயக்க முறைகள்

கைமுறை மற்றும் மின்சார செயல்பாடு இரண்டையும் ஆதரிக்கிறது, தேவைக்கேற்ப தேர்ந்தெடுக்கலாம். கையேடு பொறிமுறையானது செயல்பட எளிதானது மின்சார பொறிமுறையானது (CJ2 வகை) ஒரு குறைப்பு கியர் வழியாக ஏசி மோட்டார் மூலம் இயக்கப்படுகிறது, இது அதிக செயல்திறன் மற்றும் உழைப்பு சேமிப்பு செயல்திறன்.

4. பாதுகாப்பு இன்டர்லாக்

ஒரு கிரவுண்டிங் சுவிட்ச் பொருத்தப்பட்டிருக்கும் போது, முக்கிய கடத்தும் சுற்று மற்றும் தரையிறங்கும் சுவிட்ச் நம்பகமானவை இன்டர்லாக், மெயின் சர்க்யூட் மூடப்படும்போது கிரவுண்டிங் சுவிட்சை மூட முடியாது என்பதை உறுதிசெய்கிறது, மற்றும் நேர்மாறாகவும், தற்செயலான செயல்பாட்டைத் தடுக்கிறது.

5. வசதியான நிறுவல் மற்றும் பராமரிப்பு

கட்டம் முதல் கட்டம் மற்றும் செங்குத்து இணைக்கும் தண்டுகள் ஒரு இறுக்கமான அமைப்பைப் பின்பற்றுகின்றன, இது ஊசிகளின் தேவையை நீக்குகிறது மற்றும் வெல்டிங், உயர் நிறுவல் திறன் விளைவாக. சுழலும் பாகங்கள் பராமரிப்பு இல்லாதவை, வழக்கமானவை எளிதாக்குகின்றன ஆய்வுகள் மற்றும் பராமரிப்பு, நீண்ட கால இயக்கச் செலவுகளைக் குறைத்தல்.

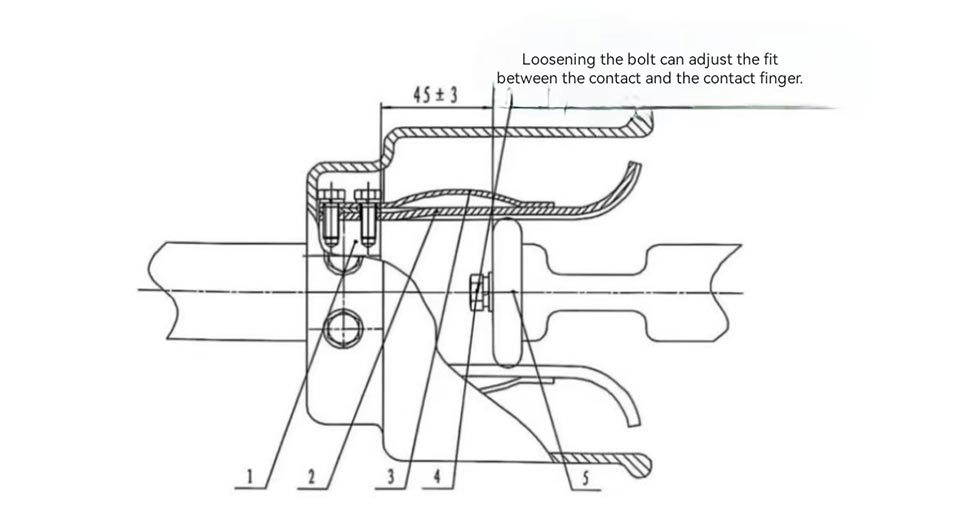

1. விரல் தொடுதல் அடிப்படை
2. விரல் தொடுதல்
3. காந்த பூட்டு தட்டு
4. போல்ட்
5. தொடர்பு
படம் 2 ஆதிக்கம் செலுத்தும் மின் தொடர்பு புள்ளிகளின் திட்ட வரைபடம்

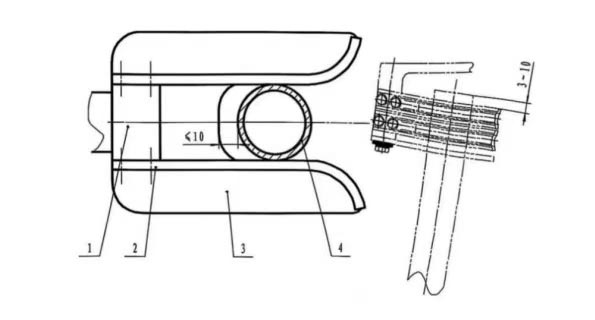

1. தரையில் கத்தி நிலையான தொடர்பு தலை
2. தொடர்பு விரல்
3. நிலைப்படுத்தல் தட்டு
4. தரையில் கத்தி குழாய்
படம் 3 கிரவுண்டிங் டியூப் மற்றும் பொசிஷனிங் பிளேட்டின் நிலையின் திட்ட வரைபடம்

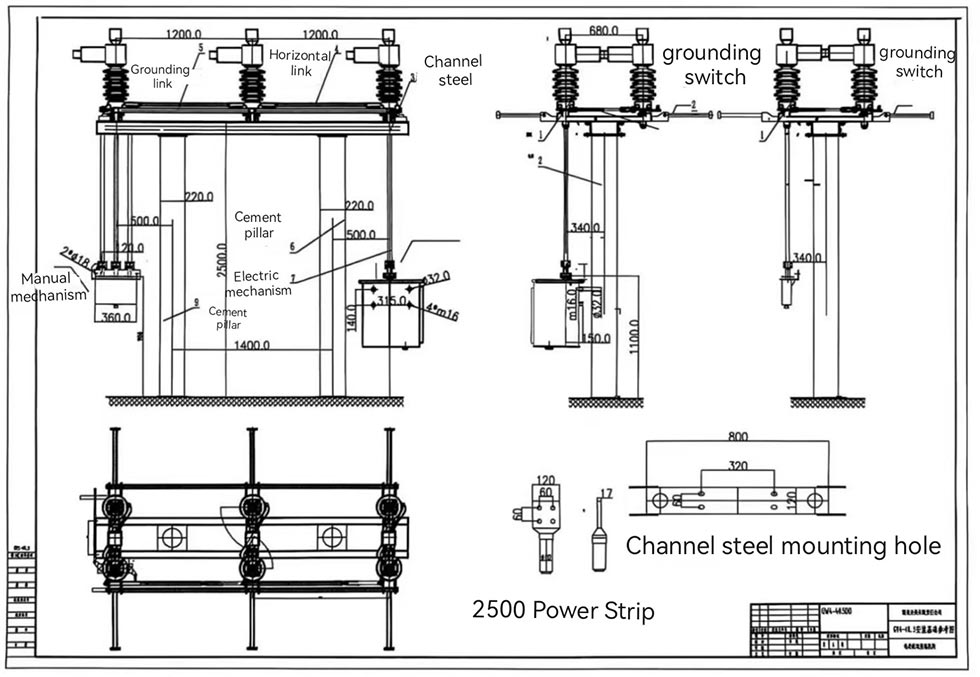

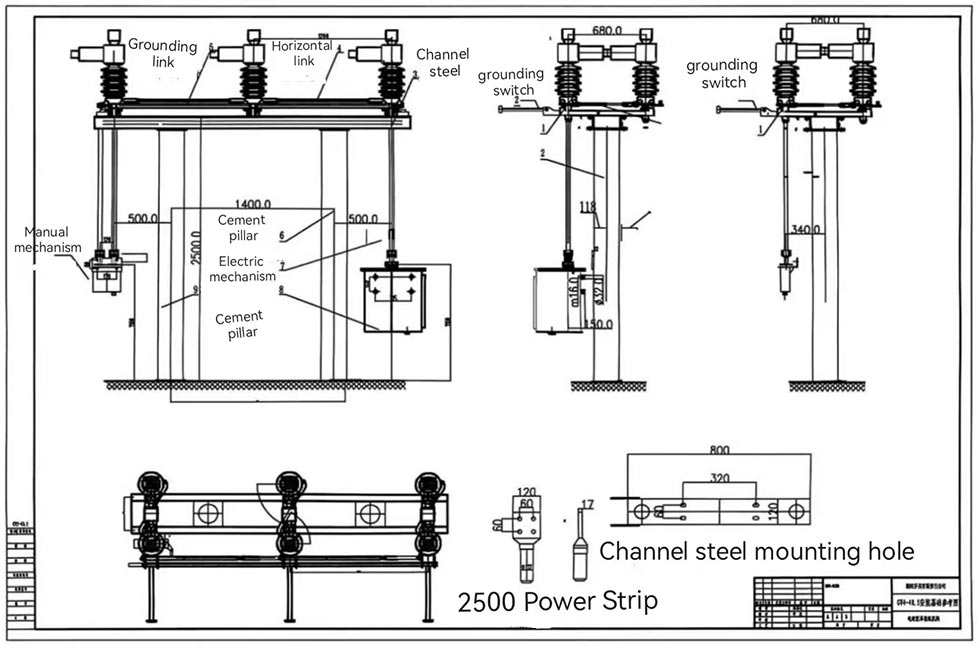

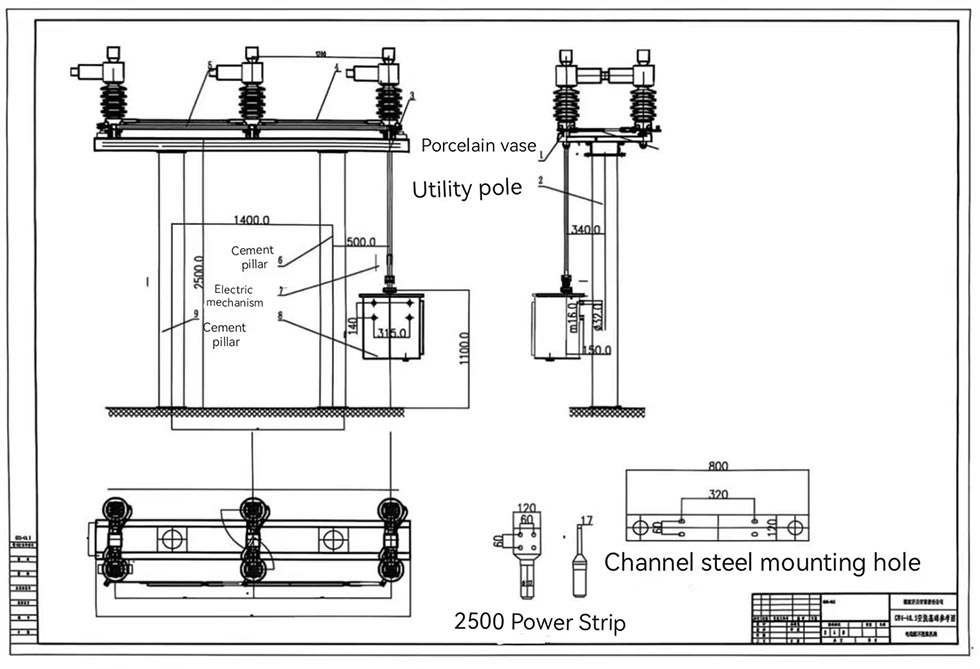

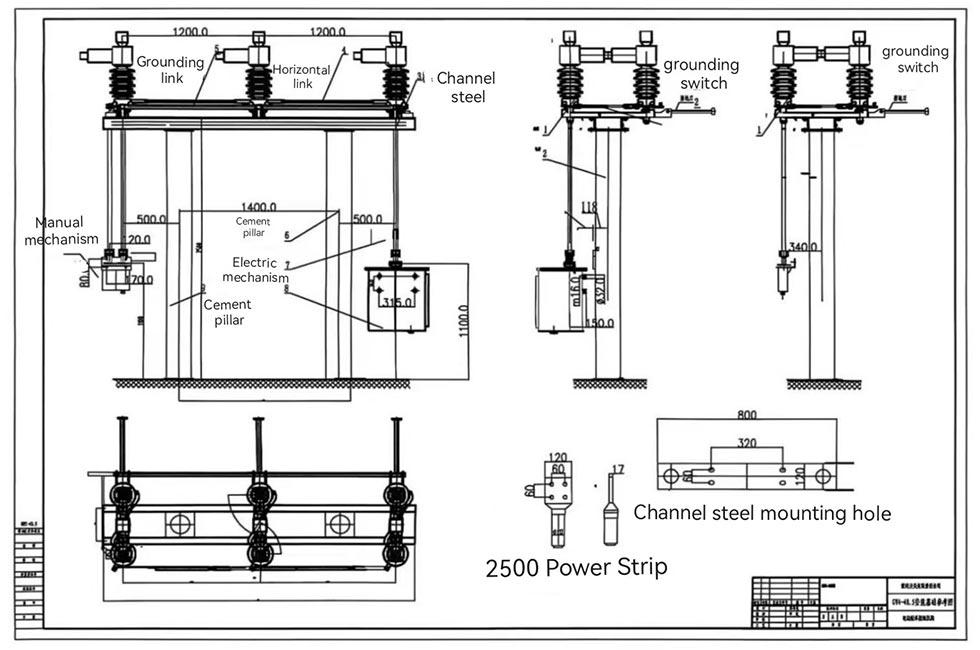

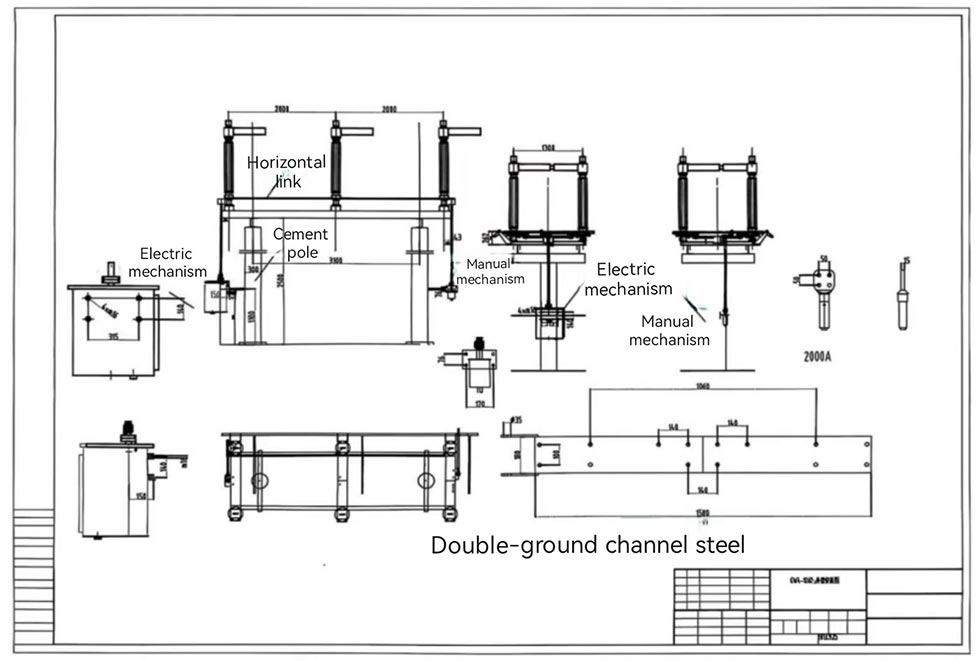

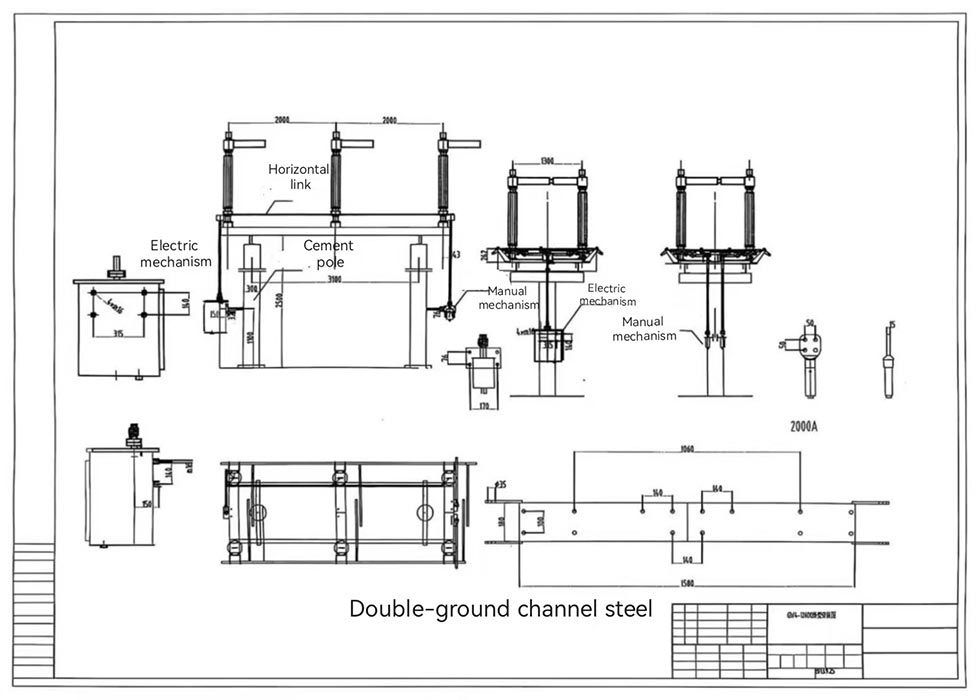

படம் 4 ஏற்றுதல் வரைபடம்

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

நிஜ உலக விண்ணப்ப வழக்கு

வழக்கு ஆய்வு: மேற்கு சீனாவில் ஹை-ஆல்டிட்யூட் பவர் கிரிட் திட்டம்

மேற்கு சீனாவில் உள்ள ஒரு பவர் கிரிட் நிறுவனம் 110kV டிரான்ஸ்மிஷன் லைன் மேம்படுத்தும் திட்டத்தை மேற்கொள்கிறது. ஒரு இடத்தில் அமைந்துள்ளது 1800மீ உயரத்தில், திட்டமானது சராசரி ஆண்டு வெப்பநிலை -15℃ முதல் 25℃ வரை, அடிக்கடி பலத்த காற்று மற்றும் குளிர்காலத்தில் கடுமையான பனிப்பொழிவு. திட்டமானது Usune GW4(A)-126(D)(W)/1250 துண்டிக்கும் சுவிட்சுகளைத் தேர்ந்தெடுத்தது (CJ2 பொருத்தப்பட்டுள்ளது மின்சார இயக்க வழிமுறைகள் மற்றும் கிரவுண்டிங் சுவிட்சுகள்). கடந்த மூன்று ஆண்டுகளில், தயாரிப்பு நிரூபிக்கப்பட்டுள்ளது இன்சுலேட்டர் சேதம் அல்லது தொடர்பு அதிக வெப்பம் இல்லாமல், சிறந்த சுற்றுச்சூழல் தழுவல். திறத்தல் மற்றும் மூடுதல் செயல்பாடுகள் சீராக இருக்கும், மேலும் இது குளிர்காலத்தில் 8 மிமீ பனி திரட்சியுடன் கூட சாதாரணமாக செயல்படும் நிலையான மின் கட்டம் செயல்பாடு. உற்பத்தியாளராக, உசுனே ஆன்-சைட் நிறுவல் வழிகாட்டுதல் மற்றும் வழக்கமானது திட்டத்திற்கான பராமரிப்பு சேவைகள், வாடிக்கையாளரிடமிருந்து அதிக பாராட்டுகளைப் பெறுகின்றன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: பயன்படுத்தும் போது Usune வெளிப்புற துண்டிக்கும் சுவிட்சின் கைமுறை இயக்க முறுக்கு அதிகரித்தால் நான் என்ன செய்ய வேண்டும்?

A1: அதிகரித்த கையேடு இயக்க முறுக்குக்கான முக்கிய காரணம், சுழலும் பகுதிகளில் மசகு எண்ணெய் டிரான்ஸ்மிஷன் சிஸ்டம் வறண்டு விட்டது, அழுக்காகிவிட்டது, அல்லது தண்டு ஊசிகள் துருப்பிடிக்கப்படுகின்றன, இது அதிக பரிமாற்றத்திற்கு வழிவகுக்கிறது எதிர்ப்பு. தீர்வு: முதலில், செயல்பாட்டை நிறுத்துங்கள். தனிமைப்படுத்தும் சுவிட்ச் திறந்த நிலையில் இருப்பதை உறுதிசெய்த பிறகு உயர் மின்னழுத்தக் கோடு தரையிறக்கப்பட்டுள்ளது, சுழலும் பகுதிகளை பிரித்து, திரட்டப்பட்ட அழுக்கு மற்றும் துருவை சுத்தம் செய்து, ஒரு தடவவும் பொருத்தமான அளவு மசகு எண்ணெய். சிக்கல் தொடர்ந்தால், உசுன் விற்பனைக்குப் பிந்தைய சேவைக் குழுவைத் தொடர்பு கொள்ளவும் தொழில்முறை பழுது. உசுனே தொழிற்சாலையில் தொழில்முறை பழுதுபார்க்கும் பணியாளர்கள் மற்றும் சரியான நேரத்தில் ஆதரவை வழங்க உதிரி பாகங்கள் உள்ளன.

Q2: Usune Isolation Switch Outdoor Manual Motorized கடுமையான இரசாயன அரிப்பு உள்ள பகுதிகளில் பயன்படுத்த முடியுமா? அப்படியானால், என்ன முன்னெச்சரிக்கைகள் எடுக்க வேண்டும்?

A2: லேசான மற்றும் மிதமான இரசாயன அரிப்பு உள்ள பகுதிகளில் இதைப் பயன்படுத்தலாம். முக்கிய முன்னெச்சரிக்கைகள்: 1. சப்ளையருக்கு தெரிவிக்கவும் ஆர்டர் செய்யும் போது சுற்றுச்சூழலின் அரிப்பு நிலை. உசுனே அரிப்பு எதிர்ப்பு சிகிச்சையைத் தனிப்பயனாக்கும் (ஹாட் டிப் போன்றவை வலுவூட்டப்பட்ட எஃகு கூறுகளின் கால்வனேற்றம் மற்றும் சிறப்பு எதிர்ப்பு அரிப்பு இன்சுலேட்டர்களின் தேர்வு); 2. தொடர்ந்து சுத்தம் அரிக்கும் பொருட்களை அகற்ற மின்கடத்திகள் மற்றும் கடத்தும் பாகங்களின் மேற்பரப்பு; 3. வழக்கமான பரிசோதனையை சுருக்கவும் சுழற்சி, தொடர்பு மேற்பரப்பு மற்றும் இன்சுலேட்டர் நிலையை சரிபார்ப்பதில் கவனம் செலுத்துகிறது மற்றும் சேதமடைந்த பகுதிகளை உடனடியாக மாற்றவும். க்கு கடுமையான இரசாயன அரிப்பைக் கொண்ட பகுதிகளில், தனிப்பயனாக்கப்பட்ட தீர்வுகளுக்கு Usune தொழில்நுட்பத் துறையை அணுகவும்.

தயாரிப்பு வழங்கல் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

ஒவ்வொரு உசுன் ஐசோலேஷன் ஸ்விட்ச் அவுட்டோர் மேனுவல் மோட்டார் பொருத்தப்பட்ட முழுமையான நிறுவல் பாகங்கள் மற்றும் தயாரிப்பு சான்றிதழ், நிறுவல் மற்றும் செயல்பாட்டு கையேடு ஆகியவற்றுடன் வாடிக்கையாளரால் கட்டளையிடப்பட்ட இயக்க முறைமை, மற்றும் பாகங்கள் பட்டியல். சீனாவில் வேரூன்றிய ஒரு சப்ளையராக, Usune ஒரு விரிவான உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய அமைப்பைக் கொண்டுள்ளது: தொழிற்சாலையை விட்டு வெளியேறும் முன், ஒவ்வொரு தயாரிப்பும் தகுதியானதா என்பதை உறுதிசெய்ய, தொழிற்சாலை கடுமையான தர ஆய்வு செயல்முறையைக் கொண்டுள்ளது தொழிற்சாலை; விற்பனைக்குப் பிந்தைய சேவைக் குழு, தளத்தில் நிறுவல் வழிகாட்டுதல், பிழைத்திருத்தம், பராமரிப்பு மற்றும் பிறவற்றை வழங்குகிறது. சேவைகள், வாடிக்கையாளரின் தேவைகளுக்கு 24 மணிநேரமும் பதிலளிப்பது மற்றும் உயர்தர தயாரிப்புகளை வழங்குவதற்கு உறுதிபூண்டுள்ளது உள்நாட்டிலும் வெளிநாட்டிலும் வாடிக்கையாளர்களுக்கு கவனமான சேவை, நீண்ட கால மற்றும் நிலையான கூட்டுறவு உறவுகளை உருவாக்குதல்.
