தொழில்துறை சக்தி அமைப்புகளின் தொடர்ச்சியான வளர்ச்சியுடன், மின் உற்பத்தி நிலையங்கள் மற்றும் மின் வசதிகள், உபகரணங்கள் பராமரிப்பின் போது மின்சாரம் தனிமைப்படுத்துவதற்கு பாதுகாப்பான மற்றும் நம்பகமான தீர்வுகள் தேவைப்படுகின்றன.உயர் மின்னழுத்த துண்டிக்கும் சுவிட்சுகள்நம்பகமான தனிமைப்படுத்தல் மற்றும் பராமரிப்பு செயல்திறனை மேம்படுத்துவதன் மூலம் மின்சார பாதுகாப்பை உறுதி செய்வதில் முக்கிய பங்கு வகிக்கிறது.
GN22-6 தொடர் உட்புற உயர் மின்னழுத்த துண்டிக்கும் சுவிட்ச் என்பது நடுத்தர மின்னழுத்த மின் அமைப்புகளுக்காக உருவாக்கப்பட்ட ஒரு புதிய தலைமுறை உயர் மின்னழுத்த மின் சாதனமாகும். மேம்பட்ட மெக்கானிக்கல் டிரான்ஸ்மிஷன் தொழில்நுட்பம், உகந்த தொடர்பு கட்டமைப்புகள் மற்றும் அதிக வலிமை கடத்தும் கூறுகளை ஒருங்கிணைப்பதன் மூலம், GN22-6 தொடர் பெரிய மின் உற்பத்தி நிலையங்கள் மற்றும் தொழில்துறை மின் பயன்பாடுகளுக்கு நம்பகமான தனிமைப்படுத்தும் செயல்திறனை வழங்குகிறது.
GN22-6 உட்புற உயர் மின்னழுத்த துண்டிக்கும் சுவிட்ச் முக்கியமாக பெரிய மின் உற்பத்தி நிலையங்கள் மற்றும் மின் அமைப்புகளில் உபகரணங்கள் ஆய்வு மற்றும் பராமரிப்பின் போது மின் விநியோகங்களை தனிமைப்படுத்த பயன்படுத்தப்படுகிறது. தயாரிப்பு மூன்று சுயாதீன ஒற்றை-துருவ அலகுகள் அல்லது ஒரு ஒருங்கிணைந்த மூன்று-துருவ அசெம்பிளியாக உள்ளமைக்கப்படலாம், இது வெவ்வேறு மின் அமைப்பு தேவைகளுக்கு நெகிழ்வான நிறுவல் விருப்பங்களை வழங்குகிறது.
துண்டிக்கும் சுவிட்ச் மற்றும் அதன் பொருந்தக்கூடிய இயக்க முறைமை GB 1985 (மாற்று மின்னோட்டம்) உடன் இணங்குகிறதுஉயர் மின்னழுத்த துண்டிக்கும் சுவிட்சுகள்மற்றும் எர்த்டிங் சுவிட்சுகள்), நம்பகமான செயல்திறன் மற்றும் உயர் மின்னழுத்த மின் உபகரண தரங்களுடன் இணக்கத்தன்மையை உறுதி செய்கிறது.
| பொருள் | தொழில்நுட்ப தேவை |
|---|---|
| உயரம் | ≤1000 மீ |
| சுற்றுப்புற வெப்பநிலை | -25℃ ~ +40℃ |
| உறவினர் ஈரப்பதம் | ≤90% (+25℃ இல்) |
| நிறுவல் சூழல் | கடுமையான அரிக்கும் வாயு, உப்பு மூடுபனி, தூசி, வெடிக்கும் அல்லது அரிக்கும் பொருட்கள் இல்லை |
| அதிர்வு நிலை | அடிக்கடி கடுமையான அதிர்வு இல்லை |
GN22-6 தொடர் மூன்று-துருவ கத்தி-பிளேடு அமைப்பை ஏற்றுக்கொள்கிறது. ஒவ்வொரு துருவத்தின் கடத்துத்திறன் கூறுகளும் பிந்தைய மின்கடத்திகள் அல்லது புஷிங் இன்சுலேட்டர்கள் மூலம் அடிப்படை சட்டத்தில் நிலையான இயந்திர ஆதரவு மற்றும் மின் காப்பு செயல்திறனை உறுதி செய்கின்றன.
சுவிட்ச் பிளேடுகள் தடிமனான செப்புத் தகடுகளிலிருந்து துல்லியமான இயந்திர தொழில்நுட்பத்துடன் தயாரிக்கப்படுகின்றன, இது கடத்தும் கூறுகளின் மேற்பரப்பு தரம் மற்றும் மின் கடத்துத்திறனை மேம்படுத்துகிறது. உகந்த தொடர்பு அமைப்பு நம்பகமான இணைப்பு செயல்திறனை வழங்குகிறது மற்றும் செயல்பாட்டின் போது சுய-சுத்தப்படுத்தும் திறனை வழங்குகிறது, தொடர்பு எதிர்ப்பைக் குறைக்க உதவுகிறது மற்றும் சேவை நிலைத்தன்மையை மேம்படுத்துகிறது.

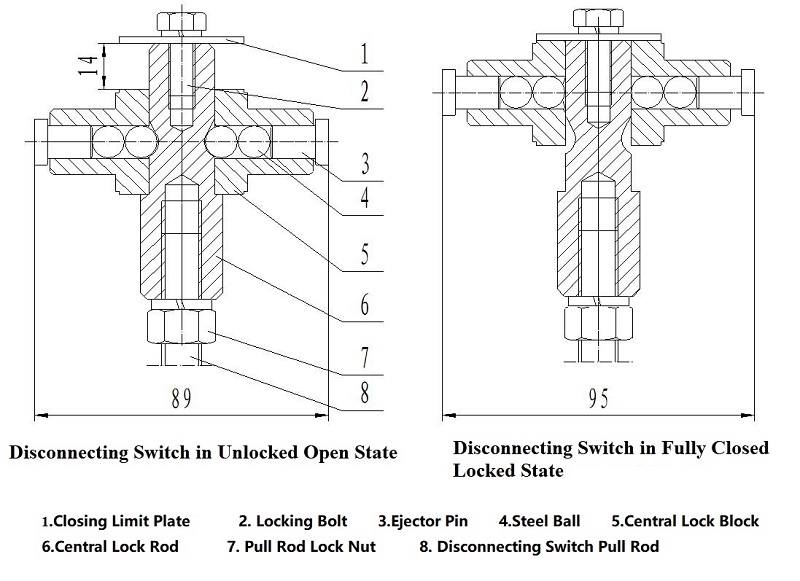

பாரம்பரிய துண்டிக்கும் சுவிட்ச் பொறிமுறைகளிலிருந்து வேறுபட்டது, GN22-6 தொடர் உயர் தொடர்பு அழுத்தம் மற்றும் இயக்க முறுக்கு இடையே பொதுவான சவாலை தீர்க்க சிறப்பாக வடிவமைக்கப்பட்ட இரண்டு-படி மூடுதல் மற்றும் பூட்டுதல் பொறிமுறையை ஏற்றுக்கொள்கிறது.
பிரதான தண்டின் முதல் 80° சுழற்சியின் போது, சுவிட்ச் பிளேடு முழுமையாக திறந்த நிலையில் இருந்து பூர்வாங்க மூடிய நிலைக்கு நகரும்.
பின்வரும் 10° சுழற்சியின் போது, லாக்கிங் பிளாக் மெக்கானிசம் சென்ட்ரல் லாக்கிங் ராட், எஃகு பந்துகள் மற்றும் எஜெக்டர் பின்களை இயக்குகிறது. காந்த பூட்டு தகடுகள் ஒரு நெம்புகோல் கட்டமைப்பின் மூலம் சக்தியை பெருக்கி, உந்துதலை தோராயமாக 5.5 மடங்கு அதிகரிக்கிறது மற்றும் சுவிட்ச் பிளேடில் வலுவான தொடர்பு அழுத்தத்தை உருவாக்குகிறது.
இந்த புதுமையான கட்டமைப்பு வழங்குகிறது:
GN22-6 தொடர் பல்வேறு மதிப்பிடப்பட்ட தற்போதைய தேவைகளை ஆதரிக்கிறது, இது உயர் மின்னோட்ட மின் விநியோகம் மற்றும் பராமரிப்பு தனிமை பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
| மாதிரி | மதிப்பிடப்பட்ட மின்னழுத்தம் (kV) | அதிகபட்ச இயக்க மின்னழுத்தம் (kV) | 1 நிமிட ஆற்றல் அதிர்வெண் தாங்கும் மின்னழுத்தம் (kV) | மதிப்பிடப்பட்ட மின்னோட்டம் (A) | டைனமிக் ஸ்டெபிலிட்டி கரண்ட் (kA) | 3s வெப்ப நிலைத்தன்மை மின்னோட்டம் (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
குறிப்புகள்: GN22-10 என்பது பிளாட்-மவுண்டட் வகையைக் குறிக்கிறது; C என்பது சுவர் வகையை குறிக்கிறது; D என்பது பூமிக்குரிய வகையைக் குறிக்கிறது.
GN22-6 துண்டிக்கும் சுவிட்ச் கிடைமட்ட, செங்குத்து மற்றும் சாய்ந்த நிறுவல் முறைகளை ஆதரிக்கிறது, இது பல்வேறு மின் அமைப்புகளில் நெகிழ்வான ஒருங்கிணைப்பை அனுமதிக்கிறது.
இணக்கமான இயக்க வழிமுறைகள் பின்வருமாறு:
| மதிப்பிடப்பட்ட மின்னோட்டம் | அதிகபட்ச இயக்க முறுக்கு |
|---|---|
| 2000 ஏ | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
நிலையான செயல்திறனை பராமரிக்க, பணியமர்த்தப்பட்ட பிறகு வழக்கமான ஆய்வு மற்றும் பராமரிப்பு மேற்கொள்ளப்பட வேண்டும். பரிந்துரைக்கப்பட்ட பராமரிப்பு நடைமுறைகள் பின்வருமாறு:
| கூறு | பரிந்துரைக்கப்பட்ட பொருள் |
|---|---|
| நகரும் கூறுகள் | ZG-1 மசகு கிரீஸ் |
| மேற்பரப்பு பாதுகாப்பைத் தொடர்பு கொள்ளவும் | SYB1607 தொழில்துறை பெட்ரோலாட்டம் |
மின் அமைப்புகள் அதிக திறன் மற்றும் மேம்பட்ட நம்பகத்தன்மையை நோக்கி தொடர்ந்து வளர்ச்சியடைந்து வருவதால், மேம்பட்ட துண்டிக்கும் சுவிட்ச் தொழில்நுட்பம் மின் பாதுகாப்பு மற்றும் உபகரண பராமரிப்புக்கு அதிக முக்கியத்துவம் வாய்ந்ததாக உள்ளது.
உயர்-தற்போதைய திறன், உகந்த தொடர்பு கட்டமைப்புகள் மற்றும் நம்பகமான இயந்திர வடிவமைப்பு ஆகியவற்றுடன், GN22-6 உட்புற உயர் மின்னழுத்த துண்டிக்கும் சுவிட்ச் மின் உற்பத்தி நிலையங்கள், துணை மின் நிலையங்கள் மற்றும் தொழில்துறை மின் அமைப்புகளுக்கு நம்பகமான தனிமைப்படுத்தல் தீர்வை வழங்குகிறது.
செயல்பாட்டு பாதுகாப்பு மற்றும் உபகரண நம்பகத்தன்மையை மேம்படுத்துவதன் மூலம், GN22-6 தொடர் நடுத்தர மின்னழுத்த சக்தி உள்கட்டமைப்பின் நவீனமயமாக்கல் மற்றும் நிலையான வளர்ச்சியை ஆதரிக்கிறது.
