110kv 1250a 2000a டிஸ்கனெக்டர் சுவிட்ச்

110kV 1250A 2000A டிஸ்கனெக்டர் ஸ்விட்ச் என்பது மூன்று-கட்ட AC 50Hz வெளிப்புற உயர் மின்னழுத்த மின் சாதனமாகும். மதிப்பிடப்பட்ட மின்னழுத்தம் 126kV (110kV நிலை) மற்றும் மதிப்பிடப்பட்ட மின்னோட்டம் 1250A/2000A. இது முக்கியமாக திறப்பதற்கும் மூடுவதற்கும் பயன்படுத்தப்படுகிறது சுமை இல்லாத நிலைமைகளின் கீழ் செயல்பாடுகள், லைவ் லைன்களிலிருந்து பராமரிப்பு உபகரணங்களை நம்பகத்தன்மையுடன் தனிமைப்படுத்தி தெளிவாக உருவாக்குதல் காணக்கூடிய இடைவெளி.

உசுனே, ஆர்&டி மற்றும் உயர் மின்னழுத்த சுவிட்ச் கியர் உற்பத்தியில் நிபுணத்துவம் பெற்ற ஒரு தொழில்முறை தொழிற்சாலையாக வழங்குகிறது. 110kV பிரதான ஒலிபரப்பு துணை மின்நிலையங்களுக்கான தயாரிப்புகள், மின் கட்டத்தின் பாதுகாப்பான செயல்பாட்டிற்கான தேவைகளைப் பூர்த்தி செய்கின்றன.

கட்டமைப்பு அம்சங்கள்

1. இரட்டை நெடுவரிசை கிடைமட்ட சுழலும் அமைப்பு

ஒவ்வொரு கட்டத்திலும் இரண்டு தனிமைப்படுத்தப்பட்ட நெடுவரிசைகள் உள்ளன, அவை திறப்பு மற்றும் மூடுதலை அடைய கிடைமட்டமாக 90° கிடைமட்டமாக சுழலும்; தி அடித்தளமானது சீல் செய்யப்பட்ட தாங்கு உருளைகள் கொண்ட ஹாட்-டிப் கால்வனேற்றப்பட்ட எஃகால் ஆனது, இது அரிப்பை எதிர்க்கும் மற்றும் நீடித்தது.

2. உயர் கடத்துத்திறன் தொடர்பு அமைப்பு

110kV 1250A 2000A டிஸ்கனெக்டர் சுவிட்சின் பிளவு-வகை முக்கிய தொடர்புகள் வெள்ளி-பூசப்பட்ட தாமிரத்தால் செய்யப்படுகின்றன. குறைந்த தொடர்பு எதிர்ப்பு, அதிக மின்னோட்டத்தை சுமக்கும் திறன் மற்றும் நீண்ட கால செயல்பாட்டின் போது குறைந்த வெப்பம்.

3. விருப்ப கிரவுண்டிங் ஸ்விட்ச் மற்றும் இன்டர்லாக்

கிரவுண்டிங் சுவிட்சுகள் கொண்ட மாதிரிகள் நம்பகமான மெக்கானிக்கல் இன்டர்லாக்ஸுடன் பொருத்தப்பட்டுள்ளன, வரிசையை கண்டிப்பாக பின்பற்றுகிறது "முதன்மை சுவிட்ச் திறந்தது → கிரவுண்டிங் சுவிட்ச் மூடப்பட்டது; கிரவுண்டிங் சுவிட்ச் திறந்தது → பிரதான சுவிட்ச் மூடப்பட்டது," திறம்பட தடுக்கிறது தவறான செயல்பாடு.

4. நெகிழ்வான இயக்க முறைமை

CS14G அல்லது CS17G கையேடு வழிமுறைகள் அல்லது CJ6B அல்லது CJ11 மின்சார வழிமுறைகள் மூலம் கட்டமைக்க முடியும், உள்ளூர் மற்றும் ரிமோட் கண்ட்ரோல்.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

விண்ணப்ப நன்மைகள்

1. உயர் நம்பகத்தன்மை

- தயாரிப்பு நிலைத்தன்மையை உறுதிப்படுத்த மேம்பட்ட உற்பத்தி உபகரணங்கள் மற்றும் கடுமையான சோதனை முறைகளைப் பயன்படுத்தி உற்பத்தி செய்யப்படுகிறது நிலைத்தன்மை.
- தரமான உயர்தர பொருட்கள் மற்றும் நேர்த்தியான கைவினைத்திறன் தயாரிப்பு தரத்திற்கு உறுதியான அடித்தளத்தை அமைக்கிறது.
- ஒரு விரிவான தர மேலாண்மை அமைப்பு மூலப்பொருள் கிடங்கு முதல் முழு உற்பத்தி செயல்முறையையும் உள்ளடக்கியது முடிக்கப்பட்ட தயாரிப்பு விநியோகம்.

2. பரந்த சுற்றுச்சூழல் தழுவல்

- நிலையான மாதிரிகள் -40℃ முதல் +40℃ வரையிலான வெப்பநிலை வரம்பில் நிலையானதாக செயல்படும், பெரும்பாலான பகுதிகளுக்கு ஏற்றது.
- மாசு-எதிர்ப்பு வகை (GW4-126W) மேம்படுத்தப்பட்ட இன்சுலேஷனைக் கொண்டுள்ளது, இது பெரிதும் மாசுபட்ட பகுதிகளுக்கு ஏற்றதாக அமைகிறது கடலோர பகுதிகள், தொழில்துறை பகுதிகள் அல்லது அதிக தூசி, உப்பு தெளிப்பு அல்லது இரசாயன அரிப்பு உள்ள பகுதிகள் போன்றவை.
- இது பலத்த காற்று, கனமழை மற்றும் பனிப்புயல் போன்ற கடுமையான வானிலை நிலைகளைத் தாங்கும்.

3. பாதுகாப்பான மற்றும் வசதியான செயல்பாடு

- ஒரு தெளிவான மெக்கானிக்கல் இன்டர்லாக் பொறிமுறையானது தவறான செயல்பாட்டைத் தடுக்கிறது, பணியாளர்களின் பாதுகாப்பை உறுதி செய்கிறது மற்றும் உபகரணங்கள்.
- 110kV 1250A 2000A டிஸ்கனெக்டர் சுவிட்ச் ஒரு சிறிய அமைப்பைக் கொண்டுள்ளது, சிறிய நிறுவல் இடம் தேவைப்படுகிறது, அதை உருவாக்குகிறது நிறுவ, சரிசெய்ய மற்றும் பராமரிக்க எளிதானது.
- காணக்கூடிய பிரேக் பாயிண்ட்கள் பராமரிப்பு நடவடிக்கைகளுக்கு உள்ளுணர்வு பாதுகாப்பு உத்தரவாதத்தை வழங்குகின்றன.

நடைமுறை விண்ணப்ப வழக்கு

1. வழக்கு ஆய்வு: தென்கிழக்கு கடலோரப் பகுதியில் 110kV காற்றாலை துணை மின்நிலையம்

2. திட்டப் பின்னணி: சீனாவின் தென்கிழக்கு கடலோரப் பகுதியில் அமைந்துள்ள 110kV காற்றாலை, அதிக உப்பு உள்ள பகுதி தெளிப்பு செறிவுகள், அதிக ஈரப்பதம் மற்றும் கடுமையான மாசுபாடு.

3. பயன்பாட்டு தயாரிப்பு: Usune GW4-126W 2000A மாசு எதிர்ப்பு துண்டிப்பு சுவிட்ச் (12 செட்)

4. செயல்படுத்தல் முடிவுகள்:
- கடுமையான கடலோர உப்பு தெளிப்பு சூழலுக்கு ஏற்றவாறு 5 வருடங்கள் எந்த தோல்வியுமின்றி வெற்றிகரமாக இயக்கப்பட்டது.
- மாசு எதிர்ப்பு கலப்பு இன்சுலேட்டர், க்ரீபேஜ் டிஸ்சார்ஜ் இல்லாமல் சிறந்த இன்சுலேஷன் செயல்திறனைப் பராமரித்தது அல்லது மாசு ஃப்ளாஷ்ஓவர்.
- வெள்ளி பூசப்பட்ட தொடர்புகள் பிரகாசமாக இருந்தன, நிலையான தொடர்பு எதிர்ப்புடன், மேலும் அதிக வெப்பம் ஏற்படவில்லை நீண்ட கால 1800A இயக்க மின்னோட்டம்.

5. திட்ட மேலாளர் கருத்து: "Usune துண்டிப்பு சுவிட்ச் சிறந்த மாசு எதிர்ப்பு செயல்திறனை முழுமையாக வெளிப்படுத்தியது கடலோர காற்றாலைகளின் கடுமையான சுற்றுச்சூழல் தேவைகளைப் பூர்த்தி செய்தல்."

முக்கிய தொழில்நுட்ப அளவுருக்கள்

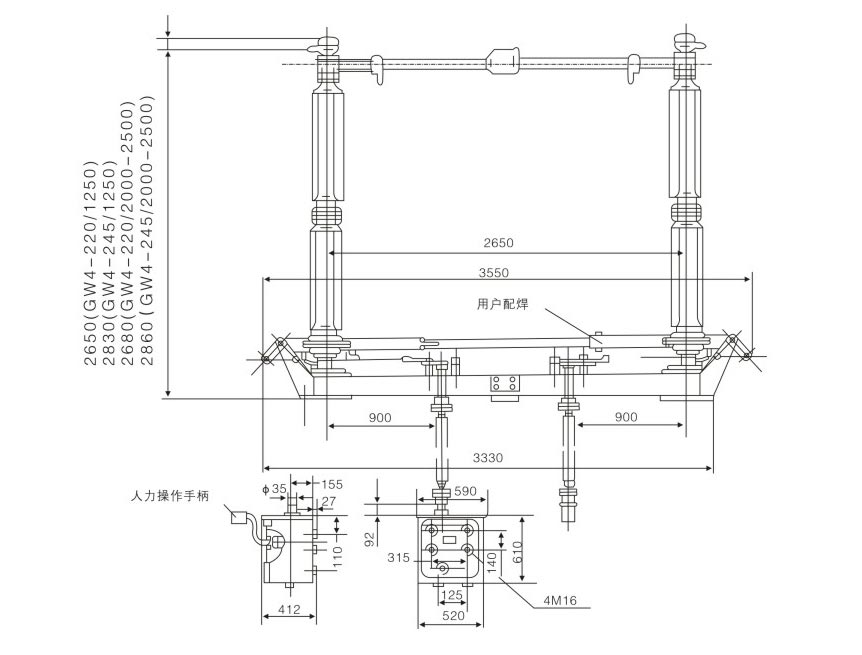

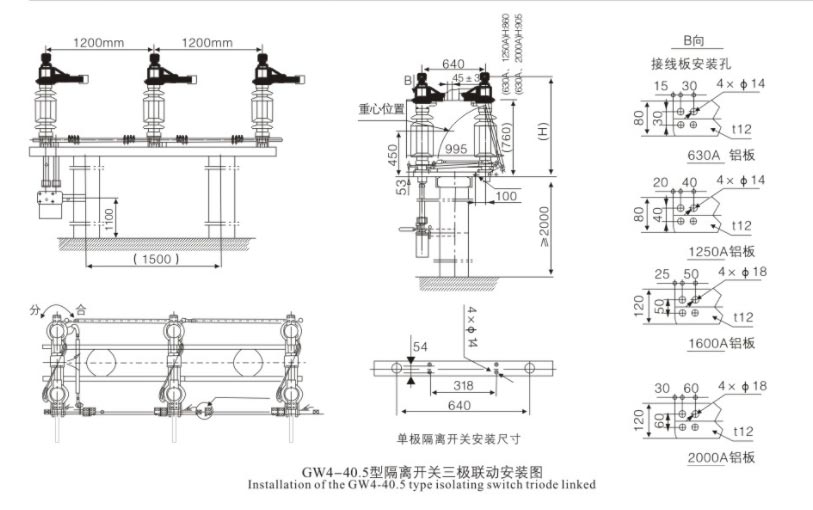

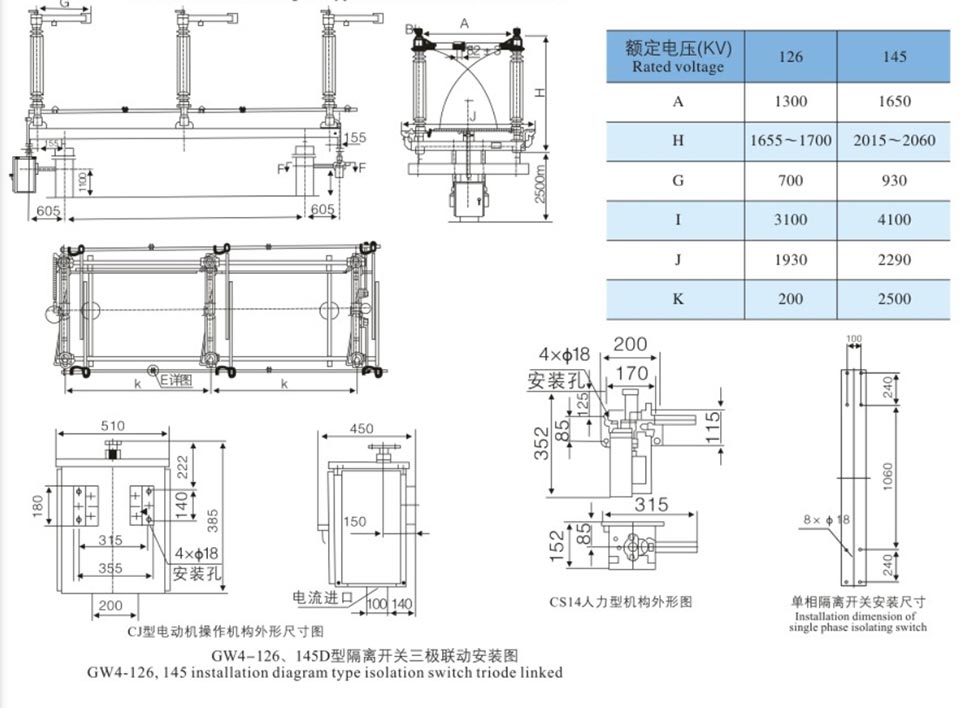

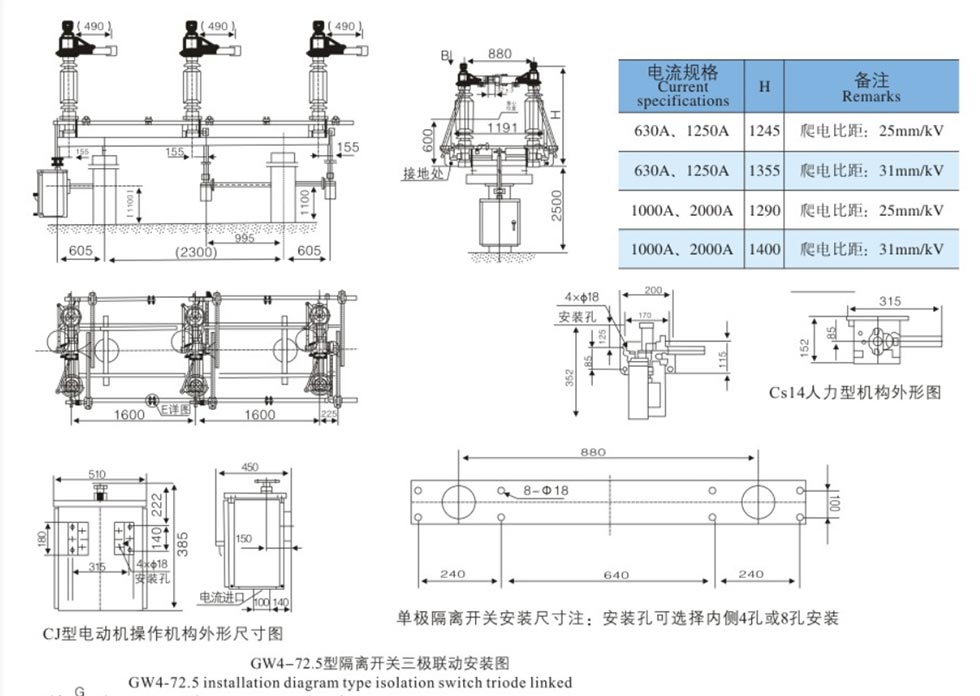

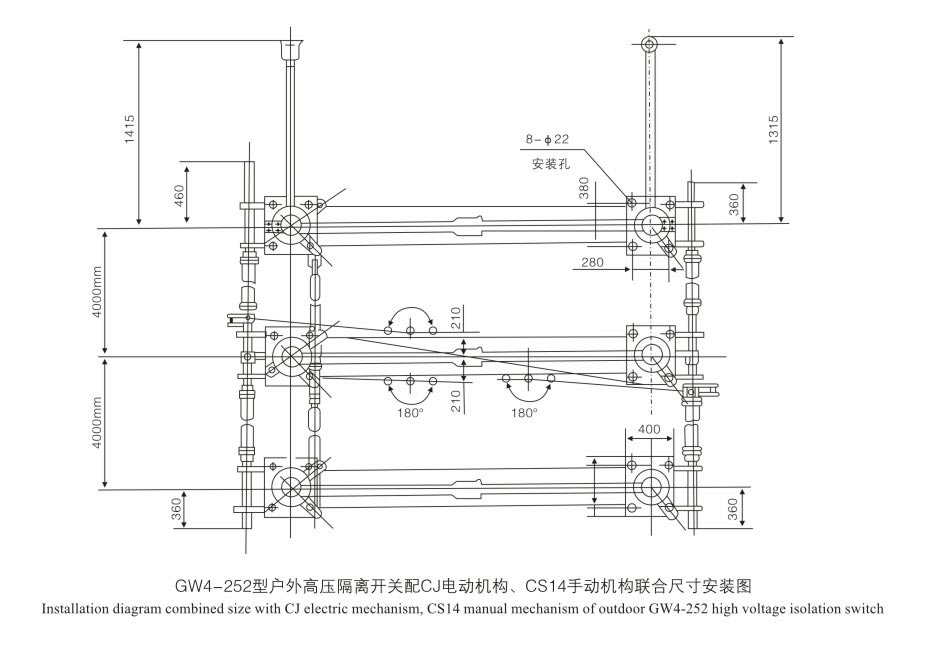

வெளிப்புற பரிமாணங்கள்

நிறுவல் & கமிஷன்

1. நிறுவலுக்கு முன் ஆய்வு

• இன்சுலேட்டர்கள்: விரிசல், சேதம் அல்லது அழுக்கு இல்லை.
• தொடர்புகள்: சுத்தமான, வெள்ளி பூசப்பட்ட மேற்பரப்பு அப்படியே.
• ஃபாஸ்டென்சர்கள்: அனைத்து போல்ட்களும் இறுக்கப்பட்டன.
• பொறிமுறை: மென்மையான சுழற்சி; நகரும் பாகங்களை உயவூட்டு.

2. சரிசெய்தல்

• இன்சுலேட்டர் செங்குத்து: ஷிம்கள் மூலம் சரிசெய்யவும் (ஒரு இடத்திற்கு அதிகபட்சம் 3 மிமீ).
• மூன்று-கட்ட ஒத்திசைவு: கிராங்க்-கை மற்றும் இணைப்பு கம்பிகளை சரிசெய்யவும்.
• தொடர்பு அழுத்தம்: சரியான செருகல் மற்றும் அழுத்தத்தை உறுதிப்படுத்தவும்.

ஆபரேஷன்

• சுமை இல்லாமல் மட்டுமே செயல்படவும்; சர்க்யூட் பிரேக்கர் திறந்திருப்பதை உறுதிப்படுத்தவும்.
• கைமுறை செயல்பாடு: இயக்க கைப்பிடியைப் பயன்படுத்தவும்; அதிகப்படியான சக்தியைத் தவிர்க்கவும்.
• மோட்டார் இயக்கம்: உள்ளூர்/ரிமோட் கண்ட்ரோலைப் பயன்படுத்தவும்; கண்காணிப்பு நிலை.
• இன்டர்லாக்: இன்டர்லாக் செய்யப்பட்டிருந்தால் இயக்கத்தை கட்டாயப்படுத்த வேண்டாம்.

பராமரிப்பு

• அவ்வப்போது மாற்றியமைத்தல்: ஒவ்வொரு 1-2 வருடங்களுக்கும்.
• இன்சுலேட்டர்கள் மற்றும் தொடர்புகளை சுத்தம் செய்யுங்கள்; தொழில்துறை வாஸ்லைனைப் பயன்படுத்துங்கள்.
• தாங்கு உருளைகள் மற்றும் பரிமாற்ற பாகங்கள் உயவூட்டு.
• தளர்வான போல்ட்கள், தேய்ந்த தொடர்புகள் மற்றும் இன்சுலேட்டர் சேதம் ஆகியவற்றைச் சரிபார்க்கவும்.
• ஷார்ட் சர்க்யூட்டுக்குப் பிறகு: உடனடியாக ஆய்வு செய்யுங்கள்.

சரிசெய்தல்

• செயல்பட முடியாது: இன்டர்லாக், ஜாம் செய்யப்பட்ட இணைப்பு அல்லது மோட்டார் பிழையைச் சரிபார்க்கவும்.
• ஒத்திசைவற்ற கட்டங்கள்: குறுக்கு இணைப்பு கம்பிகளை சரிசெய்யவும்.
• தொடர்பு அதிக வெப்பம்: சுத்தம் மற்றும் மீண்டும் இறுக்க; வெள்ளி முலாம் சரிபார்க்கவும்.

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: 1250A மற்றும் 2000A துண்டிப்பு சுவிட்சுகளுக்கு இடையே உள்ள முக்கிய வேறுபாடுகள் என்ன?

A: முக்கிய வேறுபாடு மதிப்பிடப்பட்ட தற்போதைய சுமந்து செல்லும் திறன் ஆகும். 1250A நடுத்தர சுமை 110kV க்கு ஏற்றது துணை மின்நிலையங்கள், 2000A உயர்-தற்போதைய பிரதான மின்மாற்றி உள்வரும் மற்றும் வெளிச்செல்லும் சுற்றுகளுக்கு ஏற்றது. தி கட்டமைப்பு, காப்பு வகுப்பு மற்றும் நிறுவல் பரிமாணங்கள் அடிப்படையில் ஒரே மாதிரியானவை.

Q2: இந்த 110kV 1250A 2000A டிஸ்கனெக்டர் சுவிட்சை கடலோர அல்லது அதிக மாசுபட்ட பகுதிகளில் பயன்படுத்தலாமா?

ப: ஆம். 31.5mm/kV க்ரீபேஜ் தூரத்துடன், மாசு எதிர்ப்பு (W-வகை) தயாரிப்புகள் கிடைக்கின்றன. பயன்படுத்துகிறார்கள் மாசு எதிர்ப்பு பீங்கான் இன்சுலேட்டர்கள் அல்லது கலப்பு மின்கடத்திகள், மற்றும் உப்பு தெளிப்பு மற்றும் தூசி அரிப்பை எதிர்க்கும்.

Q3: ஒரு சப்ளையராக, Usune என்ன தொழில்நுட்ப ஆதரவை வழங்க முடியும்?

ப: நாங்கள் தேர்வு தீர்வுகள், நிறுவல் வரைபடங்கள், ஆன்-சைட் கமிஷனிங் வழிகாட்டுதல் மற்றும் இலவச பழுதுபார்ப்பு ஆகியவற்றை வழங்க முடியும் உத்தரவாதக் காலத்தில் சேவைகள். மின்சாரத்தின் நேரத் தேவைகளைப் பூர்த்தி செய்ய நிலையான மாதிரிகள் விரைவாக வழங்கப்படுகின்றன கட்ட திட்டங்கள்.
