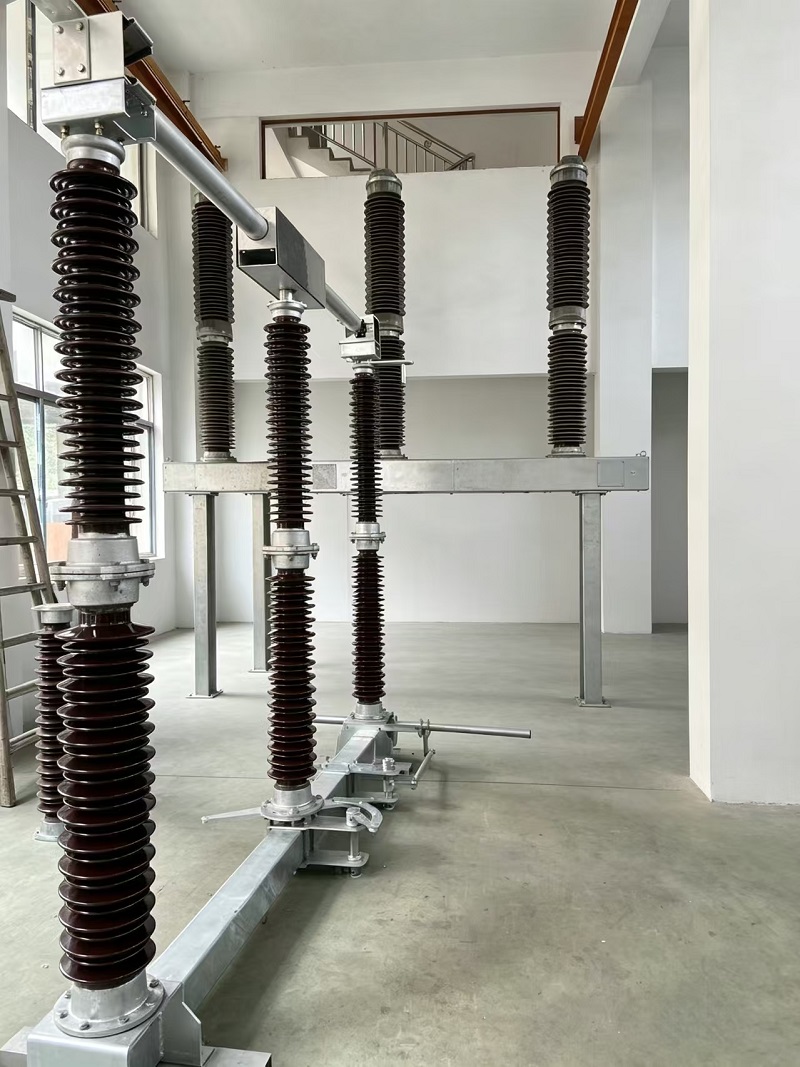

தி220kV துண்டிப்பு சுவிட்ச்220kV AC பவர் டிரான்ஸ்மிஷன் துணை மின்நிலையங்களுக்காக வடிவமைக்கப்பட்ட உயர் மின்னழுத்த வெளிப்புற தனிமைப்படுத்தும் சாதனமாகும். இது முக்கியமாக மின்சுற்றுகளை தனிமைப்படுத்தவும், காணக்கூடிய பாதுகாப்பு துண்டிப்பு புள்ளியை வழங்கவும், உயர் மின்னழுத்த உபகரணங்களுக்கான பாதுகாப்பான பராமரிப்பு நடவடிக்கைகளை உறுதிப்படுத்தவும் பயன்படுகிறது.
சீனாவில் ஒரு தொழில்முறை உயர் மின்னழுத்த துணை மின்நிலைய உபகரண உற்பத்தியாளர் என்ற முறையில், நிலையான மின் செயல்திறன், வலுவான வெளிப்புற தகவமைப்பு மற்றும் சர்வதேச தரங்களுடன் இணக்கம் ஆகியவற்றைக் கொண்ட நம்பகமான 220kV டிஸ்கனெக்ட் ஸ்விட்ச் தீர்வுகளை நாங்கள் வழங்குகிறோம். தயாரிப்பு IEC 62271-102 தேவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்டுள்ளது மற்றும் மின் பரிமாற்றம் மற்றும் விநியோக அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
சாதாரண செயல்பாட்டின் போது, தி220kV துண்டிப்பு சுவிட்ச்மதிப்பிடப்பட்ட மின்னோட்டத்தை தொடர்ந்து கொண்டு செல்கிறது. பராமரிப்பு தேவைப்படும்போது, திறந்த பிறகு தெளிவாகத் தெரியும் தனிமை இடைவெளியை உருவாக்குகிறது, ஆபரேட்டர்கள் கீழ்நிலை மின் உபகரணங்களை பாதுகாப்பாக ஆய்வு செய்து சரிசெய்ய அனுமதிக்கிறது.
துண்டிப்பு சுவிட்ச் சுமை இல்லாத மின்னோட்ட மாறுதல் செயல்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் துணை மின்நிலைய செயல்பாட்டு பாதுகாப்பை மேம்படுத்த சர்க்யூட் பிரேக்கர்கள் மற்றும் பூமி சுவிட்சுகளுடன் இணைந்து செயல்படுகிறது.
முழுமையான 220kV டிஸ்கனெக்டர் மூன்று-கட்ட முக்கிய அமைப்பு, துணை மின்கடத்திகள், கடத்தும் அமைப்பு, எஃகு அடிப்படை சட்டகம் மற்றும் மோட்டார் இயக்கப்படும் இயக்க முறைமை ஆகியவற்றைக் கொண்டுள்ளது. ஒவ்வொரு கூறுகளும் உயர் மின்னழுத்த நிலைமைகளின் கீழ் நீண்ட கால வெளிப்புற செயல்பாட்டிற்கு உகந்ததாக இருக்கும்.
கடத்தும் தொடர்புகள் அதிக அடர்த்தி கொண்ட வெள்ளி-முலாம் பூசப்பட்ட செப்பு அலாய் பொருட்களைப் பயன்படுத்தி தயாரிக்கப்படுகின்றன. இந்த வடிவமைப்பு தொடர்பு எதிர்ப்பை திறம்பட குறைக்கிறது, தொடர்ச்சியான செயல்பாட்டின் போது வெப்பநிலை உயர்வை குறைக்கிறது மற்றும் மின் கடத்துத்திறன் மற்றும் சேவை நம்பகத்தன்மையை மேம்படுத்துகிறது.
துணை மின்கடத்திகள் உயர்தர அலுமினா பீங்கான் அல்லது விருப்பமான கலப்பு சிலிகான் ரப்பர் பொருட்களால் தயாரிக்கப்படுகின்றன. காப்பு அமைப்பு சிறந்த மின் வலிமை மற்றும் சுற்றுச்சூழல் எதிர்ப்பை வழங்குகிறது, வெளிப்புற துணை மின்நிலையங்களில் நிலையான செயல்பாட்டை உறுதி செய்கிறது.
அடிப்படைச் சட்டமானது வலுவான அரிப்பு எதிர்ப்பைக் கொண்ட ஒரு சூடான-துளி கால்வனேற்றப்பட்ட எஃகு அமைப்பை ஏற்றுக்கொள்கிறது. இது நீண்ட கால வெளிப்புற நிறுவலுக்கு ஏற்றது மற்றும் வெவ்வேறு வானிலை நிலைமைகளின் கீழ் இயந்திர வலிமையை பராமரிக்க உதவுகிறது.
220kV அவுட்டோர் டிஸ்கனெக்ட் ஸ்விட்ச் ஒரு மோட்டார்-இயக்க இயக்க முறைமையுடன் பொருத்தப்பட்டுள்ளது, அதே நேரத்தில் கைமுறையாக அவசர செயல்பாடும் உள்ளது. தூசி மற்றும் நீர் உட்செலுத்தலுக்கு எதிரான பாதுகாப்பை மேம்படுத்த IP54 பாதுகாப்பு மதிப்பீட்டைக் கொண்டு மெக்கானிசம் பாக்ஸ் வடிவமைக்கப்பட்டுள்ளது.
இயக்க பொறிமுறையானது தொலைநிலை கண்காணிப்பு அமைப்புகளுக்கான நிலை பின்னூட்ட சமிக்ஞைகளை வழங்கும் துணை தொடர்புகளை உள்ளடக்கியது. இது நவீன துணை மின்நிலையங்களில் சுவிட்ச் நிலையை திறமையாக சரிபார்க்க ஆபரேட்டர்களை அனுமதிக்கிறது.
தவறான செயல்பாடுகளைத் தடுக்க, துண்டிப்பு சுவிட்சை சர்க்யூட் பிரேக்கர்கள் மற்றும் எர்த்திங் சுவிட்சுகளுடன் ஒருங்கிணைக்க முடியும். பாதுகாப்பு இன்டர்லாக் அமைப்பு இதை உறுதி செய்கிறது:
| தயாரிப்பு வகை | வெளிப்புற உயர் மின்னழுத்த துண்டிப்பு சுவிட்ச் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 252கி.வோ |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50 ஹெர்ட்ஸ் |
| மதிப்பிடப்பட்ட தொடர்ச்சியான மின்னோட்டம் | 1250A / 2000A / 2500A |
| குறுகிய கால மின்னோட்டத்தை தாங்கும் (3வி) | 40kA / 50kA |
| மின்னோட்டத்தை தாங்கும் உச்சம் | 100kA / 125kA |
| இயக்க முறை | கைமுறையாக அவசர நடவடிக்கையுடன் மோட்டார் இயக்கப்படும் செயல்பாடு |
| மெக்கானிசம் பெட்டி பாதுகாப்பு | IP54 |
| பொருந்தக்கூடிய தரநிலை | IEC 62271-102 |
220kV டிஸ்கனெக்ட் ஸ்விட்ச் உயர் மின்னழுத்த ஆற்றல் பரிமாற்ற அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, இதில் அடங்கும்:
நம்பகமான தனிமைப்படுத்தல் செயல்திறன் மற்றும் வலுவான சுற்றுச்சூழல் தகவமைப்புடன், இந்த உபகரணங்கள் நவீன சக்தி அமைப்புகளின் பாதுகாப்பான மற்றும் நிலையான செயல்பாட்டை ஆதரிக்கிறது.
220kV டிஸ்கனெக்டர் வெளிப்புற நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது மற்றும் பல்வேறு சுற்றுச்சூழல் நிலைமைகளின் கீழ் நம்பகத்தன்மையுடன் செயல்பட முடியும்.
காப்பு தீர்வுகள், இயக்க வழிமுறைகள் மற்றும் சுற்றுச்சூழல் தழுவல் அம்சங்கள் உள்ளிட்ட பல்வேறு திட்டத் தேவைகளுக்கு ஏற்ப தயாரிப்பு தனிப்பயனாக்கப்படலாம்.
உயர் மின்னழுத்த துணை மின்நிலைய உபகரணங்களின் அனுபவம் வாய்ந்த சீன உற்பத்தியாளராக, நம்பகமான மற்றும் தனிப்பயனாக்கப்பட்ட மின் பரிமாற்ற தீர்வுகளை வழங்குவதில் நாங்கள் கவனம் செலுத்துகிறோம். எங்களின் 220kV டிஸ்கனெக்ட் ஸ்விட்ச் நவீன மின் அமைப்புகளின் கோரும் தேவைகளைப் பூர்த்தி செய்ய மேம்பட்ட கட்டமைப்பு வடிவமைப்பு, நீடித்த பொருட்கள் மற்றும் கடுமையான தரக் கட்டுப்பாடு ஆகியவற்றை ஒருங்கிணைக்கிறது.
IEC தரநிலைகள், நெகிழ்வான உள்ளமைவு விருப்பங்கள் மற்றும் தொழில்முறை தொழில்நுட்ப ஆதரவுடன் இணங்க, எங்கள் 220kV டிஸ்கனெக்டர் பாதுகாப்பான தனிமைப்படுத்தல் மற்றும் உயர் மின்னழுத்த துணை மின்நிலையங்களின் திறமையான செயல்பாட்டிற்கு நம்பகமான தீர்வை வழங்குகிறது.
