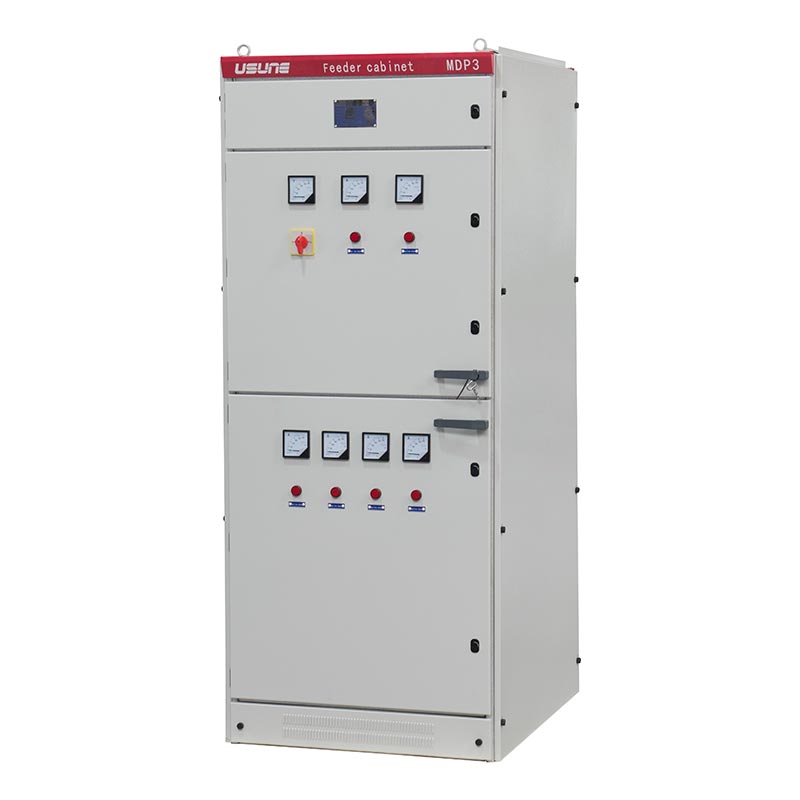

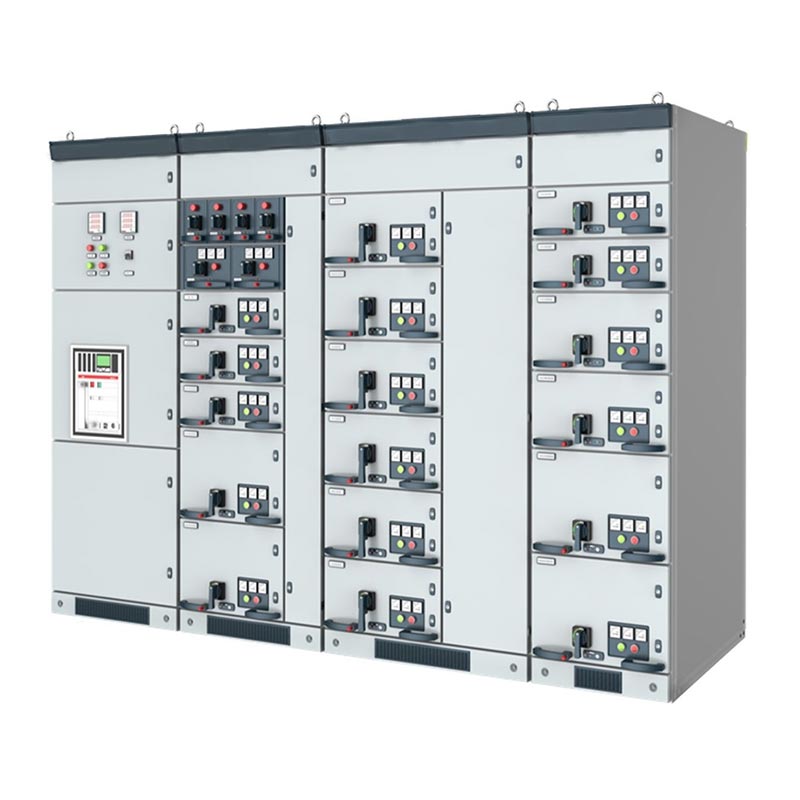

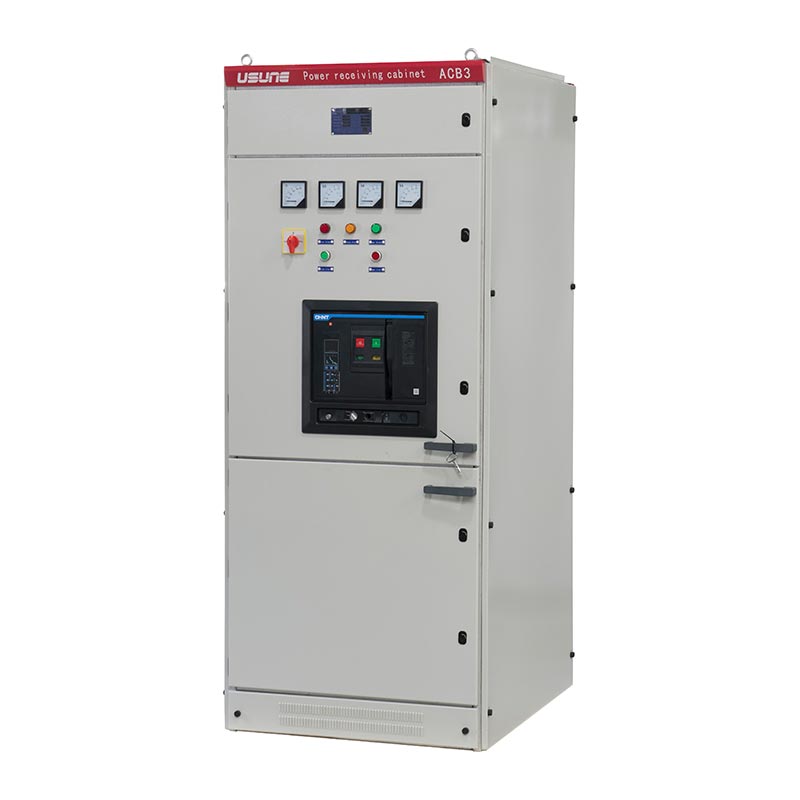

Usune GGD குறைந்த மின்னழுத்த சுவிட்ச்கியர் என்பது ஒரு நிலையான சுவிட்ச்கியர் ஆகும். குறைந்த மின்னழுத்த அமைப்புகளில். உட்புற பயன்பாடுகளுக்கு உகந்ததாக உள்ளது, இது மின் உற்பத்தி நிலையங்கள், துணை மின் நிலையங்கள், தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், மற்றும் உயரமான கட்டிடங்கள், மற்றும் 3150A வரை சுமைகளை கையாள முடியும்.
- மதிப்பிடப்பட்ட மின்னழுத்தம்: 0.4kV (380V)
- மதிப்பிடப்பட்ட அதிர்வெண்: 50 ஹெர்ட்ஸ்
- பாதுகாப்பு மதிப்பீடு: IP23
- தரநிலைகள்: IEC 439, GB 7251, GB/T 14048.2
- சான்றிதழ்கள்: ISO 9001 மேலாண்மை அமைப்பு சான்றிதழ்
குறைந்த மின்னழுத்த சுவிட்ச் கியர்
நடுத்தர மின்னழுத்த சுவிட்ச் கியர்
1. கேபினெட் பிரேம்: RAL7032 மின் சாம்பல் நிறத்தில், ≥2mm தடிமன் கொண்ட குளிர்-உருட்டப்பட்ட எஃகு தகடு மூலம் கட்டப்பட்டது,
அதிக இயந்திர வலிமை கொண்டது.
2. பாதுகாப்பு செயல்திறன்: IP23 பாதுகாப்பு மதிப்பீடு, திடமான வெளிநாட்டு பொருட்களின் ஊடுருவலை திறம்பட தடுக்கிறது மற்றும்
தண்ணீர் தெறிக்கிறது.
3. இன்டர்லாக்கிங் சாதனம்: GGD குறைந்த மின்னழுத்த சுவிட்ச்கியர் ஒரு இயந்திர மற்றும் மின்சார இன்டர்லாக்கிங்கை ஒருங்கிணைக்கிறது
பொறிமுறை, தவறாக செயல்படுவதை திறம்பட தடுக்கிறது மற்றும் செயல்பாட்டு பாதுகாப்பை உறுதி செய்கிறது.
4. முக்கிய கூறுகள்: உயர்தர சர்க்யூட் பிரேக்கர்கள், குறுக்கீடு எதிர்ப்பு LED குறிகாட்டிகள் மற்றும் துல்லியத்துடன் பொருத்தப்பட்டுள்ளது
சுட்டி வகை கருவிகள்.
1. உயர் உடைக்கும் திறன்: 50kA வரை உடைக்கும் திறன், பிழையின் கீழ் உள்ள சாதனங்களின் நிலையான செயல்பாட்டை உறுதி செய்தல்
நிபந்தனைகள்.
2. சிறந்த நிலைப்புத்தன்மை: கனரக தொழில்துறைக்கு ஏற்ற சிறந்த டைனமிக் மற்றும் வெப்ப நிலைத்தன்மையை வெளிப்படுத்துகிறது
பயன்பாடுகள்.
3. நெகிழ்வான கட்டமைப்பு: சக்தி, விளக்கு மற்றும் மோட்டார் ஆகியவற்றின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட கட்டமைப்பை மட்டு வடிவமைப்பு அனுமதிக்கிறது
கட்டுப்பாடு தேவைகள்.
4. வசதியான பராமரிப்பு: கூறுகள் தர்க்கரீதியாக அமைக்கப்பட்டுள்ளன, தெளிவாக லேபிளிடப்பட்டுள்ளன, மேலும் அமைச்சரவை கதவுகள் நீடித்திருக்கும்,
தினசரி ஆய்வு மற்றும் பராமரிப்பை எளிதாக்குகிறது.
5. வலுவான சுற்றுச்சூழல் தகவமைப்பு: இயக்க வெப்பநிலை வரம்பு -10℃ முதல் +40℃ வரை, சுற்றுச்சூழலுக்கு ஏற்றது
உயரம் ≤1000மீ.
| அளவுரு பெயர் | குறிப்பிட்ட அளவுருக்கள் |
| மாதிரி | GGD தொடர் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 0.4kV (380V) |
| மதிப்பிடப்பட்ட மின்னோட்டம் | அதிகபட்சம் 3150A |
| அதிர்வெண் | 50 ஹெர்ட்ஸ் |
| பாதுகாப்பு நிலை | IP23 |
| பொருள் | குளிர் உருட்டப்பட்ட எஃகு (≥2மிமீ) |
| நிறம் | RAL7032 (மின்சார சாம்பல்) |
| பொருந்தக்கூடிய தரநிலைகள் | IEC 439, GB 7251, GB/T 14048.2 |
| உயரம் | ≤1000மீ |
| வெப்பநிலை வரம்பு | -10℃ ~ +40℃ |
| ஈரப்பதம் | தினசரி சராசரி ≤95% |
| மாசு நிலை | நிலை 3 |
| நில அதிர்வு தீவிரம் | ≤அளவு 8 |
| பொருள் | அலகு | அளவுரு | |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 24 | |
| மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 | |
| சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| சுவிட்ச் அமைச்சரவையின் மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| மதிப்பிடப்பட்ட டைனமிக் மின்னோட்டம் (4வி) | kA | 16, 20, 25, 31.5, 40, 50 | |
| மதிப்பிடப்பட்ட நிலையான மின்னோட்டம் (உச்சம்) | kA | 40, 50, 63, 80, 100, 125 | |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம் | kA | 16, 20, 25, 31.5, 40, 50 | |
| மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் செய்யும் | kA | 40, 50, 63, 80, 100, 125 | |
| 1 நிமிட மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும் | துருவ-துருவம், துருவ-பூமி | கே.வி | 65 |
| தனிமைப்படுத்தப்பட்ட தூரம் முழுவதும் | கே.வி | 79 | |
| மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் (உச்சம்) | துருவ-துருவம், துருவ-பூமி | கே.வி | 125 |
| தனிமைப்படுத்தப்பட்ட தூரம் முழுவதும் | கே.வி | 145 | |
| பாதுகாப்பு நிலை | அடைப்புக்கு IP4X, அறையை தனிமைப்படுத்த IP2X மற்றும் சர்க்யூட் பிரேக்கர் அறை திறந்திருக்கும் | ||
| குறிப்பு: CT இன் குறுகிய-சுற்று திறன் தனித்தனியாக கருதப்பட வேண்டும். | |||
1. திட்டத்தின் பெயர்: நிலக்கரி சுரங்கத்திற்கான மின் விநியோக அமைப்பு மேம்படுத்தல்
2. வாடிக்கையாளர்: சீனாவின் ஷாங்க்சியில் உள்ள ஒரு பெரிய நிலக்கரி சுரங்கக் குழு
3. திட்டச் சவால்கள்: அதிக தூசி மற்றும் அதிர்வு நிலைகள் கொண்ட கடுமையான நிலத்தடி சூழல், நிலையான மற்றும் தேவை கன்வேயர்கள், பம்புகள் மற்றும் காற்றோட்ட உபகரணங்களுக்கான நம்பகமான மின்சாரம்.
4. தீர்வு: முக்கிய மின் விநியோகம் மற்றும் மண்டல சக்திக்காக 18 Usune GGD குறைந்த மின்னழுத்த சுவிட்ச்கியர் அலகுகளை பயன்படுத்துதல் விநியோகம்.
5. திட்ட முடிவுகள்:
- நம்பகத்தன்மை: எந்த திட்டமிடப்படாத வேலையில்லா நேரமும் இல்லாமல் தொடர்ந்து 24 மாதங்களுக்கு நிலையான செயல்பாடு.
- பாதுகாப்பு: IP23 பாதுகாப்பு மதிப்பீடு மற்றும் வலுவான இன்டர்லாக் சாதனங்கள் மின் பாதுகாப்பு விபத்துக்களை முற்றிலுமாக நீக்குகிறது.
- செயல்திறன் மேம்பாடு: நிலையான மின்சாரம் உபகரணங்கள் செயலிழப்பு விகிதத்தை 65% குறைக்கிறது.
- பராமரிப்பு மேம்படுத்தல்: எளிதான அணுகல் கூறு வடிவமைப்பு பராமரிப்பு நேரத்தை 50% குறைக்கிறது.

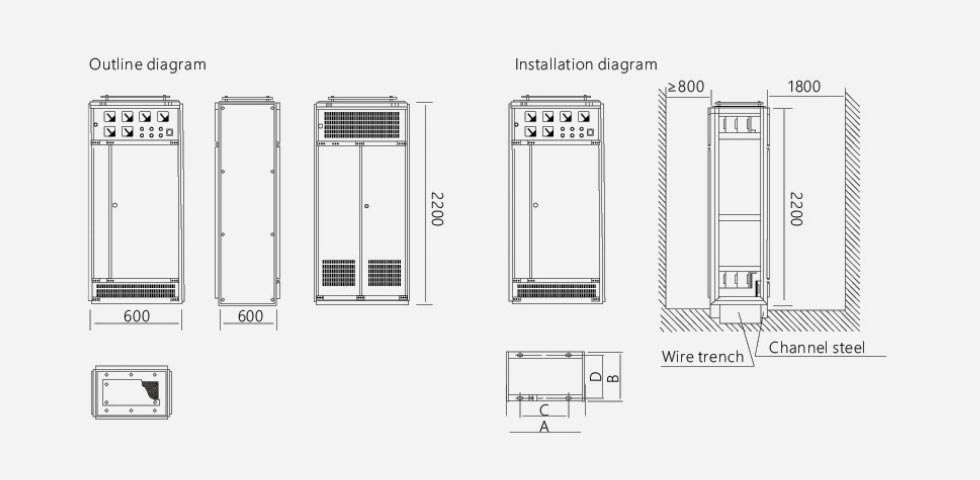

| தயாரிப்பு குறியீடு | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: நிலையான வடிவமைப்பு ≤1000m உயரத்திற்கு ஏற்றது. 2000 மீ உயரத்திற்கு ஏற்ற பதிப்புகள் இருக்கலாம் உற்பத்தியாளர் உறுதிப்படுத்தலின் அடிப்படையில் தனிப்பயனாக்கப்பட்டது.
ப: இந்த தயாரிப்பு உட்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது (நிலை 3 மாசு சூழல்களுக்கு ஏற்றது). வெளிப்புற அல்லது அதிக அளவில் அரிக்கும் பயன்பாடுகள், தனிப்பயனாக்கப்பட்ட பூச்சுகள் அல்லது மேம்படுத்தப்பட்ட பாதுகாப்பு மதிப்பீடுகளுக்கு Usune ஐ தொடர்பு கொள்ளவும்.
A: தயாரிப்பு IEC 439, GB 7251, GB/T 14048.2 மற்றும் ISO மேலாண்மை அமைப்பு தரங்களுடன் இணங்குகிறது. வழக்கில் முரண்பட்ட தரநிலைகள், உயர் தரநிலைக்கு முன்னுரிமை அளிக்கப்படும்.
முடிவில், Usune GGD குறைந்த மின்னழுத்த சுவிட்ச்கியர் ஒரு உயர் செயல்திறன், மிகவும் நம்பகமான சக்தி விநியோகம் தீர்வு. சீனாவில் ஒரு முன்னணி உற்பத்தியாளர் மற்றும் சப்ளையர் என்ற முறையில், உசுனே மேம்பட்ட வடிவமைப்புக் கருத்துக்களை ஒருங்கிணைக்கிறது, கடுமையானது தரக் கட்டுப்பாடு, மற்றும் விரிவான தொழில் அனுபவம், அதன் நவீன உற்பத்தி வசதிகளைப் பயன்படுத்தி பாதுகாப்பாக வழங்குதல், ஆற்றல் உட்பட, உலகெங்கிலும் உள்ள பல்வேறு காட்சிகளுக்கான திறமையான மற்றும் நீடித்த மின் விநியோக தயாரிப்புகள் மற்றும் சேவைகள் தாவரங்கள், தொழில்துறை வசதிகள் மற்றும் வணிக கட்டிடங்கள்.
