660V வரை மதிப்பிடப்பட்ட வேலை மின்னழுத்தத்துடன் AC 50-60Hz அமைப்புகளுக்காக கட்டப்பட்டது, Usune இல் உள்ள எங்கள் குறைந்த மின்னழுத்த டிராயர் வகை ஸ்விட்ச்கியர் கேபினட் மின் விநியோகம், மோட்டார் கட்டுப்பாடு மற்றும் சக்தி காரணி இழப்பீடு ஆகியவற்றை ஆதரிக்கிறது. தொழில்துறை ஆலைகள், மின் வசதிகள், பெட்ரோ கெமிக்கல் திட்டங்கள், போக்குவரத்து உள்கட்டமைப்பு, வணிக கட்டிடங்கள் மற்றும் பிற குறைந்த மின்னழுத்த அமைப்புகள் அனைத்தையும் பயன்படுத்தலாம்.
ஒரு வழக்கமான நிலையான அமைச்சரவையில், சுற்றுகள் ஒட்டுமொத்த ஏற்பாட்டின் மீது பெரிதும் சார்ந்துள்ளது - ஒரு வசதி பல சுயாதீன சுமைகளைக் கொண்டிருக்கும் போது மோசமானது, ஏனெனில் சுற்று மேலாண்மை மற்றும் பின்னர் மாற்றியமைத்தல் கடினமாகிறது. ஒரு டிராயர்-வகை தளவமைப்பு மின் செயல்பாடுகளை தனிப்பட்ட அலகுகளாகப் பிரிக்கிறது: ஒவ்வொரு அலமாரியும் ஒரு குறிப்பிட்ட ஊட்டி, மோட்டார் அல்லது சுமைக்கு வரைபடமாக்குகிறது, எனவே அமைச்சரவை உண்மையான விநியோக அமைப்பைப் பின்பற்றுகிறது. தொழிற்சாலைகள் மற்றும் பெரிய வசதிகள் கேபினட் பரிமாணங்களைக் காட்டிலும் மின் சுமைகளைச் சுற்றி சுவிட்ச் கியரைத் திட்டமிடலாம்.
தனி செயல்பாட்டு அலகுகள் வெவ்வேறு சுற்றுகளை தனித்தனியாக ஒதுக்க அனுமதிக்கின்றன. ஒரு உற்பத்தி வசதி, எடுத்துக்காட்டாக, கன்வேயர் மோட்டார்கள், பம்புகள், மின்விசிறிகள், துணை இயந்திரங்கள், விளக்குகள் மற்றும் பொது விநியோகம் ஆகியவற்றிற்கான சுயாதீன சுற்றுகளைக் கொண்டிருக்கலாம், ஒவ்வொன்றும் அதன் சொந்த மின் தேவைகளுக்கு ஏற்ப ஏற்பாடு செய்யப்படுகின்றன. ஆபரேட்டர்கள் ஒவ்வொரு சுற்றுக்கும் அதன் உபகரணங்களுக்கும் இடையேயான தொடர்பைக் கண்டறியலாம்—பல வெளிச்செல்லும் ஃபீடர்களைக் கொண்ட பெரிய மின்சார அறைகளில் மதிப்புமிக்கவை.
மின் தேவையில் சுமைகள் வேறுபடுகின்றன: ஒரு சிறிய துணை மோட்டார் மற்றும் உயர்-சக்தி உற்பத்தி மோட்டாருக்கு வெவ்வேறு மாறுதல் மற்றும் பாதுகாப்பு தேவைப்படலாம். எங்களின் குறைந்த மின்னழுத்த டிராயர் வகை ஸ்விட்ச்கியர் கேபினட், பெரிய மற்றும் சிறிய இழுப்பறைகளை வழங்குகிறது, மோட்டார் மதிப்பீடுகள், ஃபீடர் திறன் மற்றும் சர்க்யூட் எண்ணிக்கை ஆகியவற்றால் அமைக்கப்பட்ட கட்டமைப்பு-பொறியாளர்களுக்கு அமைச்சரவை அமைப்பில் அதிக சுதந்திரம் அளிக்கிறது.
தொழில்துறை வசதிகளில் குறைந்த மின்னழுத்த அமைப்பில் மோட்டார் கட்டுப்பாடு ஆதிக்கம் செலுத்த முடியும். எங்கள் MCC உள்ளமைவு பெரிய மற்றும் சிறிய இழுப்பறைகளைக் கொண்டுள்ளது, ஒவ்வொரு சர்க்யூட்டின் முக்கிய மாறுதல் சாதனமும் உயர்-பிரேக்கிங்-திறன் வார்ப்பு கேஸ் சர்க்யூட் பிரேக்கர் அல்லது உருகியுடன் கூடிய ரோட்டரி சுவிட்ச் ஆகும். பம்புகள், கம்ப்ரசர்கள், மின்விசிறிகள், கன்வேயர்கள், உற்பத்தி இயந்திரங்கள் மற்றும் பிற மோட்டார்-உந்துதல் உபகரணங்கள் அனைத்தும் வழங்கப்படலாம், மேலும் மோட்டார் சுற்றுகளை பிரத்யேக அலகுகளாக பிரிப்பது ஒவ்வொரு மோட்டருக்கும் அதன் ஊட்டிக்கும் இடையிலான உறவை எளிதாக்குகிறது.
உள்வரும் சக்தியை பல கீழ்நிலை சுற்றுகளுக்குள் பிரிக்க வேண்டும் என்றால், எங்கள் பிசி கேபினட் பொருந்தும். அங்கீகரிக்கப்பட்ட வடிவமைப்பைப் பொறுத்து, இது Emax, MT, 3WN, AH மற்றும் ME தொடர் சர்க்யூட் பிரேக்கர்களுக்கு இடமளிக்கிறது; தேர்வு மதிப்பிடப்பட்ட மின்னோட்டம், குறுகிய-சுற்று திறன், ஊட்டி பண்புகள், பாதுகாப்பு ஒருங்கிணைப்பு மற்றும் இணைக்கப்பட்ட உபகரணத் தேவைகளைக் கருதுகிறது.
மோட்டார்-கனமான அமைப்புகள் குறிப்பிடத்தக்க எதிர்வினை சக்தி தேவையை உருவாக்க முடியும், எனவே சக்தி காரணி இழப்பீடு வடிவமைப்பின் ஒரு பகுதியாக இருக்கலாம். எங்கள் இழப்பீட்டு கேபினட் கைமுறை, தானியங்கி அல்லது தொலைநிலை இழப்பீடுகளை ஆதரிக்கிறது, இது வாடிக்கையாளரின் சுமை பண்புகள் மற்றும் மின் மேலாண்மைத் தேவைகளுக்கு ஏற்ப கட்டமைக்கப்பட்டுள்ளது-எல்லாவற்றுக்கும் பொருந்தும்-எங்கள் குறைந்த மின்னழுத்த டிராயர் வகை ஸ்விட்ச்கியர் கேபினட்டை திட்டங்கள் முழுவதும் மாற்றியமைக்கும்.
உபகரணங்கள் பல்வேறு சுமை கட்டமைப்புகளுடன் மின் அமைப்புகளுக்கு ஏற்றதாக இருக்கும்.
பல உற்பத்திக் கோடுகளைக் கொண்ட தொழிற்சாலைகள் மோட்டார்கள், துணை உபகரணங்கள் மற்றும் பொதுவானவற்றுக்கு தனி டிராயர் அலகுகளைப் பயன்படுத்தலாம். சக்தி சுற்றுகள்.
பம்புகள், கம்ப்ரசர்கள், விசிறிகள் மற்றும் பிற செயல்முறை உபகரணங்களை பிரத்யேக மோட்டார் கட்டுப்பாட்டு சுற்றுகள் மூலம் ஏற்பாடு செய்யலாம்.
பெரிய உற்பத்தி வசதிகள் பல உயர்-சக்தி உபகரணங்கள் மற்றும் மோட்டாருக்கு மையப்படுத்தப்பட்ட குறைந்த மின்னழுத்த விநியோகத்தைப் பயன்படுத்தலாம் ஊட்டிகள்.
இரயில்வே வசதிகள், டெர்மினல்கள் மற்றும் துணை உள்கட்டமைப்பு ஆகியவை உபகரண மின் விநியோகத்திற்காக அமைச்சரவையைப் பயன்படுத்தலாம் துணை மின் அமைப்புகள்.
வணிக மற்றும் குடியிருப்பு கட்டிடங்கள் ஒரு மையப்படுத்தப்பட்ட விநியோகத்தில் பல குறைந்த மின்னழுத்த ஊட்டிகளை ஏற்பாடு செய்யலாம் அமைப்பு.
மின் உற்பத்தி நிலையங்கள் மற்றும் ஆற்றல் திட்டங்கள் விநியோகம், மோட்டார் கட்டுப்பாடு மற்றும் இழப்பீட்டு செயல்பாடுகளை படி கட்டமைக்க முடியும் அவற்றின் துணை மின் சுமைகள்.
| பொருள் | விவரக்குறிப்பு |
| தயாரிப்பு வகை | குறைந்த மின்னழுத்த டிராயர் வகை சுவிட்ச்கியர் |
| மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் | ≤660V |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50Hz / 60Hz |
| முக்கிய செயல்பாடுகள் | மின் விநியோகம் / மோட்டார் கட்டுப்பாடு / சக்தி காரணி இழப்பீடு |
| பிசி கட்டமைப்பு | Emax / MT / 3WN / AH / ME தொடர் சர்க்யூட் பிரேக்கர்கள் |
| MCC கட்டமைப்பு | பெரிய மற்றும் சிறிய இழுப்பறைகள் |
| MCC முதன்மை மாறுதல் | உருகியுடன் கூடிய உயர்-பிரேக்கிங் MCCB / ரோட்டரி சுமை சுவிட்ச் |
| இழப்பீடு | கையேடு / தானியங்கி / தொலை |
| நிலையான உயரம் | ≤2000மீ |
| சுற்றுப்புற வெப்பநிலை | -5°C முதல் +40°C வரை |
| 24 மணி நேர சராசரி வெப்பநிலை | ≤+35°C |
| போக்குவரத்து & சேமிப்பு | -25°C முதல் +55°C வரை |
| குறுகிய கால வெப்பநிலை | ≤24 மணிநேரத்திற்கு +70°C வரை |
| பொருந்தக்கூடிய அதிர்வெண் | ஏசி 50-60 ஹெர்ட்ஸ் |
Usune இல், ISO 9001, ISO 14001, மற்றும் ISO 45001 ஆகியவை உற்பத்தி மற்றும் மேலாண்மை இரண்டையும் ஆதரிக்கின்றன.
குறைந்த மின்னழுத்த சுவிட்ச் கியர் மற்றும் கன்ட்ரோல்கியர் அசெம்பிளிகளுக்கான தொடர்புடைய சர்வதேசத் தேவைகளுடன், பொருந்தக்கூடிய IEC மற்றும் GB தேவைகள் — GB 7251.1 மற்றும் JB/T 9961 ஆகியவற்றிற்கு உபகரணங்கள் கட்டமைக்கப்பட்டுள்ளன.
கொள்முதல் குழுக்களுக்கு, உற்பத்திக்கு முன் மின் கட்டமைப்பை உறுதிப்படுத்துவது மிக முக்கியமான படியாகும்.
குறைந்த மின்னழுத்த டிராயர் வகை ஸ்விட்ச்கியர் கேபினட் மட்டுமே உண்மையான சுமை பட்டியலின் படி தேர்ந்தெடுக்கப்பட வேண்டும். அமைச்சரவையின் மதிப்பிடப்பட்ட மின்னழுத்தம்.
உறுதிப்படுத்த Usune பரிந்துரைக்கிறது:
| வாடிக்கையாளர் தகவல் | ஏன் இது முக்கியம் |
| கணினி மின்னழுத்தம் | அடிப்படை மின் வடிவமைப்பைத் தீர்மானிக்கிறது |
| உள்வரும் மின்னோட்டம் | உள்வரும் திறனை தீர்மானிக்கிறது |
| ஊட்டிகளின் எண்ணிக்கை | அலமாரியின் அளவை தீர்மானிக்கிறது |
| மோட்டார் அளவு | MCC தேவைகளை தீர்மானிக்கிறது |
| மோட்டார் மதிப்பீடுகள் | அலமாரி மற்றும் மாறுதல் தேர்வை தீர்மானிக்கிறது |
| ஷார்ட் சர்க்யூட் லெவல் | பாதுகாப்பு தேவைகளை தீர்மானிக்கிறது |
| இழப்பீடு தேவை | இழப்பீட்டுத் திறனைத் தீர்மானிக்கிறது |
| நிறுவல் சூழல் | இயக்க நிலைமைகளை உறுதிப்படுத்துகிறது |
| ஒற்றை வரி வரைபடம் | இறுதி அமைச்சரவை உள்ளமைவை ஆதரிக்கிறது |
மேற்கோள் கட்டத்தின் போது இந்த விவரங்களை வழங்குவது Usune ஐ சிறப்பாகப் பொருந்தக்கூடிய ஒரு உள்ளமைவைத் தயாரிக்க அனுமதிக்கிறது வாடிக்கையாளரின் உண்மையான மின் அமைப்பு.
| என் ஓ. | பொருட்கள் | அலகு | சுமை இடைவெளி சுவிட்ச் அலகு | கூட்டு அலகு | சர்க்யூட் பிரேக்கர் அலகு | |
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12/24 | 12/24 | 12/24 | |
| 2 | மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 | 50 | 50 | |
| 3 | மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630 | 125 (உருகி மின்னோட்டத்தைப் பொறுத்தது) | 630 | |
| 4 | மதிப்பிடப்பட்ட காப்பு நிலை | 1 நிமிட அதிர்வெண் அழுத்தத்தைத் தாங்கியது | கே.வி | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| லைட்டிங் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கியது | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டத்தைத் தாங்கும் | kA/s | 25/4 | —— | 25/4 | |
| 6 | மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 63 | —— | 63 | |
| 7 | மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் செய்யும் | kA | 63 | HV ஃப்யூஸால் வரையறுக்கப்பட்டது | 63 | |
| 8 | மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம் | kA | —— | HV ஃப்யூஸால் வரையறுக்கப்பட்டது | 25/25 | |
| 9 | மதிப்பிடப்பட்ட பரிமாற்ற மின்னோட்டம் | A | —— | 1700/1400 | —— | |
| 10 | மதிப்பிடப்பட்ட செயலில் சுமை முறிக்கும் மின்னோட்டம் | A | 630 | —— | —— | |
| 11 | மதிப்பிடப்பட்ட க்ளோஸ்-லூப் பிரேக்கிங் கரண்ட் | A | 630 | —— | 630 | |
| 12 | இயந்திர வாழ்க்கை | சுமை இடைவேளை சுவிட்ச்/CB | நேரங்கள் | 10000 | 10000 | 20000 |
| தனிமைப்படுத்தல்/தரை சுவிட்ச் | 5000 | 5000 | 5000 | |||
| 13 | சுற்று எதிர்ப்பு | μΩ | ≤150 | —— | ≤150 | |
| 14 | மதிப்பிடப்பட்ட சார்ஜிங் அழுத்தம் (20℃ கேஜ் அழுத்தம்) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | எரிவாயு வருடாந்திர உறவினர் கசிவு விகிதம் | % | 0.05 | 0.05 | 0.05 | |
| 16 | ஐபி பாதுகாப்பு பட்டம் | அமைச்சரவை | IP4X | IP4X | IP4X | |
| எரிவாயு தொட்டி | IP67 | IP67 | IP67 | |||

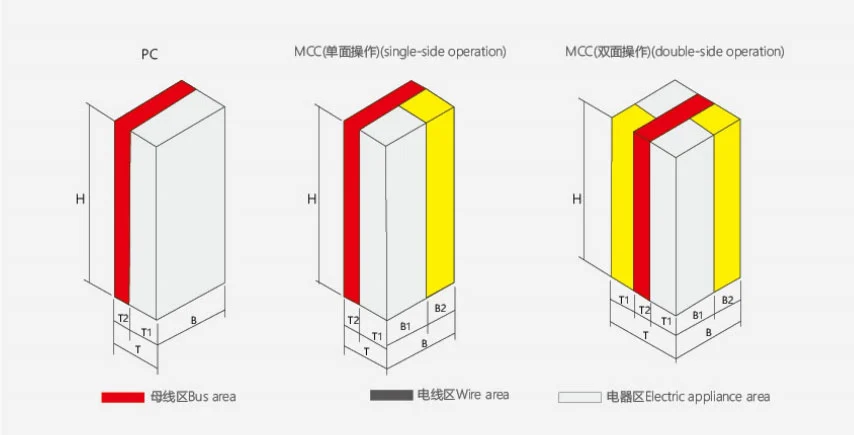

| உயரம் | அகலம் | ஆழம் | குறிப்பு | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | ஒற்றை பக்க செயல்பாடு |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | இரட்டை பக்க செயல்பாடு |
தரப்படுத்தப்பட்ட அமைச்சரவை கட்டமைப்புகள் மற்றும் செயல்பாட்டு கூறுகளைப் பயன்படுத்தி அமைச்சரவை தொழிற்சாலையில் கூடியிருக்கிறது.
உற்பத்தி செயல்முறை கூறு ஆய்வு, கட்டமைப்பு சட்டசபை, டிராயர் நிறுவல், மின் வயரிங், செயல்பாட்டு-அலகு ஆய்வு, மற்றும் வழக்கமான சோதனை.
இந்த தொழிற்சாலை அடிப்படையிலான அசெம்பிளி செயல்முறையானது, அங்கீகரிக்கப்பட்டவற்றுக்கு எதிராக இறுதி அமைச்சரவை உள்ளமைவைச் சரிபார்க்க அனுமதிக்கிறது ஏற்றுமதிக்கு முன் தொழில்நுட்ப தேவைகள்.
660V மற்றும் அதற்குக் கீழே மதிப்பிடப்பட்ட வேலை மின்னழுத்தத்துடன் AC அமைப்புகளுக்காக உபகரணங்கள் வடிவமைக்கப்பட்டுள்ளன.
டிராயர் ஏற்பாடு தனிப்பட்ட மின்சுற்றுகளை தனித்தனி செயல்பாட்டு அலகுகளாக ஒழுங்கமைக்க அனுமதிக்கிறது பெரிய விநியோக அமைப்புகளை எளிதாக நிர்வகிக்கவும் கட்டமைக்கவும் செய்கிறது.
ஆம். MCC கட்டமைப்பு மோட்டார் திறன் மற்றும் சுற்று தேவைகளுக்கு ஏற்ப பெரிய மற்றும் சிறிய இழுப்பறைகளைப் பயன்படுத்தலாம்.
அங்கீகரிக்கப்பட்ட திட்டத்தின் படி PC உள்ளமைவு Emax, MT, 3WN, AH மற்றும் ME தொடர் சர்க்யூட் பிரேக்கர்களைப் பயன்படுத்தலாம் வடிவமைப்பு.
ஆம். MCC பிரிவு குறிப்பாக பல மோட்டார் சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் வெவ்வேறு டிராயருடன் கட்டமைக்க முடியும் அளவுகள்.
ஆம். கையேடு, தானியங்கி மற்றும் தொலைநிலை இழப்பீடு செயல்பாடுகளை திட்டத் தேவைகளுக்கு ஏற்ப கட்டமைக்க முடியும்.
உசுனே ISO 9001, ISO 14001 மற்றும் ISO 45001 மேலாண்மை அமைப்புகளின் கீழ் செயல்படுகிறது. அதன்படி தயாரிப்புகள் தயாரிக்கப்படுகின்றன பொருந்தக்கூடிய IEC மற்றும் GB தரநிலைகள், பொருந்தக்கூடிய கட்டமைப்புகளுக்கு CE சான்றிதழுடன் கிடைக்கும்.
ஆம். டிராயர் அளவு, சுற்று ஏற்பாடு, பிரேக்கர் தேர்வு, MCC கட்டமைப்பு மற்றும் இழப்பீட்டு செயல்பாடுகள் வாடிக்கையாளரின் மின் தேவைகளுக்கு ஏற்ப தீர்மானிக்கப்படுகிறது.
மிகவும் பயனுள்ள தகவல்களில் கணினி மின்னழுத்தம், உள்வரும் மின்னோட்டம், ஊட்டிகளின் எண்ணிக்கை, மோட்டார் அளவு மற்றும் மதிப்பீடுகள், குறுகிய சுற்று நிலை, இழப்பீடு தேவைகள், நிறுவல் சூழல் மற்றும் மின்சார ஒற்றை வரி வரைபடம்.
