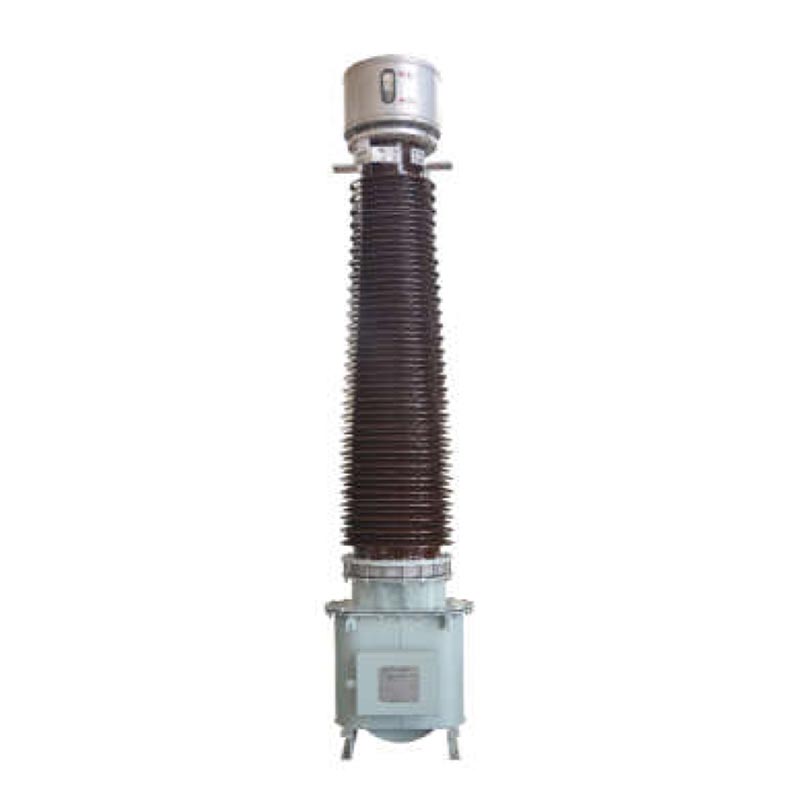

110 kV தற்போதைய மின்மாற்றி

Usune LB6-110 kV தற்போதைய மின்மாற்றி என்பது நடுத்தர மற்றும் உயர் மின்னழுத்த சக்திக்கு ஏற்ற வெளிப்புற உயர் துல்லியமான மின்னோட்டத்தை உணரும் சாதனமாகும். கட்டங்கள். இது ஒரு மட்டு அமைப்பு மற்றும் பல-குழு இரண்டாம் நிலை முறுக்கு வடிவமைப்பை ஏற்றுக்கொள்கிறது. வயரிங் முறை மூலம் சரிசெய்ய முடியும் மேல் எண்ணெய் கன்சர்வேட்டரில் வெளிப்புற இணைக்கும் தகடுகள், இரட்டை மின்னோட்ட விகிதங்களுக்கு இடையில் நெகிழ்வான மாறுதலை செயல்படுத்துகிறது பல்வேறு இயக்க நிலைமைகளின் தற்போதைய கண்டறிதல் மற்றும் தவறு பாதுகாப்பு தேவைகள்.

இந்தத் தயாரிப்பு GB/T20840.2-2014 தேசிய தரநிலை மற்றும் IEC சர்வதேச எலக்ட்ரோடெக்னிக்கல் தரநிலைகளுடன் இணங்குகிறது. அது தரமான, உயர்-உயர மற்றும் மாசு-எதிர்ப்பு மாதிரிகள், சிறந்த அளவீடு மற்றும் பாதுகாப்பை வழங்குகிறது துல்லியம். வழக்கமான மற்றும் கடுமையான வெளிப்புற நிலைமைகளுக்கு ஏற்றது, இது ஒரு முக்கிய ஆதரவு உபகரணமாகும் உள்நாட்டு 110kV மின் பரிமாற்றம் மற்றும் விநியோக அமைப்புகள்.

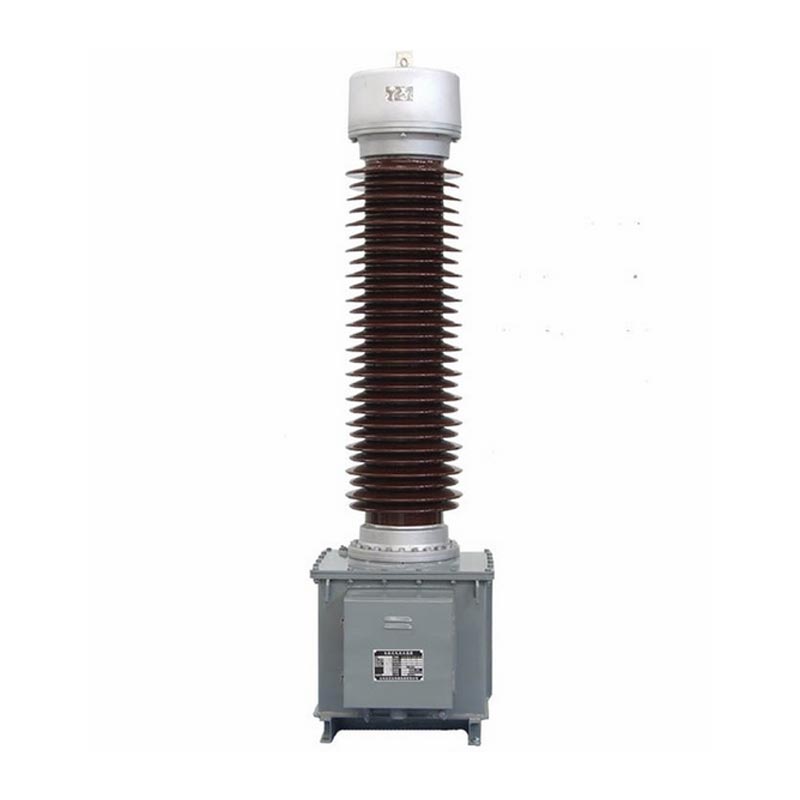

LB6-110kV கொள்ளளவு மின்னோட்ட மின்மாற்றி

மாதிரி விளக்கம் மற்றும் பொருந்தக்கூடிய இயக்க நிலைமைகள்

1. மாதிரி குறியீடு பொருள்

முழுமையான தயாரிப்பு மாதிரியானது LB6-110kV (துல்லியம் சேர்க்கை + தற்போதைய விகிதம்), தெளிவான மற்றும் தரப்படுத்தப்பட்ட பிரிக்கப்பட்டுள்ளது விளக்கங்கள்:
- அடிப்படை மாதிரி: தற்போதைய மின்மாற்றிக்கான எல், பாதுகாப்பு நிலைக்கு B, வடிவமைப்பு வரிசை எண்ணுக்கு 6, மதிப்பிடப்பட்ட மின்னழுத்தத்திற்கு 110 இரண்டாம் நிலை மாசு எதிர்ப்பு வடிவமைப்பிற்கான 110kV, W2
- துல்லிய வகுப்பு சேர்க்கை: 0.2/0.5 உட்பட பி/பி/பி/0.5 மற்றும் பி/பி/0.2 போன்ற பல முறுக்கு சேர்க்கைகளை ஆதரிக்கிறது நிலை அளவீட்டு முறுக்குகள் மற்றும் 5P/10P நிலை பாதுகாப்பு முறுக்குகள், உயர் துல்லியமான அளவீடு மற்றும் நம்பகமான பிழையை சமநிலைப்படுத்துதல் பாதுகாப்பு.
- தற்போதைய விகித விவரக்குறிப்பு: 2*a/c என குறிக்கப்பட்டது, இரட்டை மின்னோட்ட விகித மாறுதலை ஆதரிக்கிறது, தொடர் இணைப்பு a/c, இணை இணைப்பு 2*a/c, முதன்மை மின்னோட்டம் 2×50A~2×1000A, இரண்டாம் நிலை மின்னோட்டம் 1A/5A முழு விவரக்குறிப்பு

2. பொருந்தக்கூடிய இயக்க நிலைமைகள்

- சுற்றுப்புற வெப்பநிலை: தினசரி அதிகபட்ச வெப்பநிலை +30℃ உடன் -25℃ முதல் +40℃ வரை இயக்க நிலைமைகளுக்கு ஏற்றது. மிகக் குறைந்த வெப்பநிலை தேவைகளை தனிப்பயனாக்கலாம் மற்றும் பேச்சுவார்த்தை நடத்தலாம்.
- உயரம்: ≤1000m உயரத்திற்கு ஏற்ற நிலையான மாதிரி; ≤4000m உயரத்திற்கு ஏற்ற GYW உயர்-உயர மாதிரி.
- சுற்றுச்சூழல் அனுசரிப்பு: 16mm/KV இலிருந்து 31mm/KV வரை தேர்ந்தெடுக்கக்கூடிய க்ரீபேஜ் தூரம், பல்வேறு சூழ்நிலைகளுக்கு ஏற்றது வழக்கமான, கடலோர அரிப்பு பாதுகாப்பு மற்றும் அதிக உயரத்தில் உள்ள கறைபடிதல் எதிர்ப்பு பயன்பாடுகள் உட்பட.

முக்கிய கட்டமைப்பு அம்சங்கள்

1.உகந்த காப்பு அமைப்பு

முதன்மை முறுக்கு மையத்தை உயர் மின்னழுத்த கேபிள் காகிதத்துடன், கொள்ளளவு எண்ணெய்-காகித காப்பு தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. இது பல அடுக்கு மின்தேக்கி கவச அடுக்கைக் கொண்டுள்ளது, உள் அடுக்கு உயர் மின்னழுத்தம் மற்றும் வெளிப்புறத்துடன் இணைக்கப்பட்டுள்ளது. அடுக்கு அடித்தளம், இதன் விளைவாக ஒரு சீரான மின்சார புலம் விநியோகம் மற்றும் கணிசமாக மேம்படுத்தப்பட்ட காப்பு பாதுகாப்பு விளிம்பு.

2.நம்பகமான முறுக்கு அமைப்பு

முதன்மை முறுக்கு U- வடிவ அமைப்பைக் கொண்டுள்ளது. 2×400A மற்றும் அதற்குக் கீழே உள்ள மாதிரிகள் காகிதத்தால் மூடப்பட்ட தட்டையான செப்பு கம்பியைப் பயன்படுத்துகின்றன 2×500A~2×1000A மாதிரிகள் இரட்டை அரை வட்ட அலுமினிய குழாய்களைப் பயன்படுத்துகின்றன, இது வலுவான மின்னோட்டத்தை சுமக்கும் திறனை வழங்குகிறது. தி முறுக்கு நான்கு முனைகளுடன் இரண்டு பிரிவுகளாக பிரிக்கப்பட்டுள்ளது, இது இரட்டை மின்னோட்ட விகிதங்களுக்கு இடையில் நெகிழ்வான மாறுதலை அனுமதிக்கிறது.

3.முழுமையாக சீல் செய்யப்பட்ட பாதுகாப்பு வடிவமைப்பு

தானாக விரிவாக்கம் மற்றும் சுருக்கத்தை ஈடுசெய்ய மேலே ஒரு உலோக விரிவாக்க தொட்டி நிறுவப்பட்டுள்ளது வெப்பநிலை மாற்றங்களால் ஏற்படும் மின்மாற்றி எண்ணெய் அளவு, உள் மற்றும் வெளிப்புற காற்றிலிருந்து தனிமைப்படுத்துதல், தடுக்கிறது ஈரப்பதம் மற்றும் எண்ணெய் வயதானது, மற்றும் உபகரணங்களின் ஆயுட்காலம் நீட்டிக்கப்படுகிறது.

4.வசதியான நிறுவல் மற்றும் பராமரிப்பு

தொட்டியின் அடிப்பகுதியில் முன்கூட்டியே துளையிடப்பட்ட தூக்கும் துளைகள் உபகரணங்களை உயர்த்துவதை எளிதாக்குகின்றன; பல கிரவுண்டிங் போல்ட் உறுதி உபகரணங்கள் மற்றும் இரண்டாம் நிலை முறுக்குகளின் நம்பகமான அடித்தளம்; சந்தி பெட்டியில் பிரத்யேக கவ்விகள் பொருத்தப்பட்டுள்ளன தரப்படுத்தப்பட்ட மற்றும் பாதுகாப்பான வயரிங்.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

1. மதிப்பிடப்பட்ட அளவுருக்கள்

மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம் 110kV, அதிகபட்ச இயக்க மின்னழுத்தம் 126kV, மதிப்பிடப்பட்ட அதிர்வெண் 50Hz, துருவமுனைப்பு கழித்தல் ஆகும்.

2.இன்சுலேஷன் தாங்கும் மின்னழுத்த நிலை

உள் காப்பு முதன்மை முதல் இரண்டாம் நிலை மற்றும் தரை 185kV/1min, இரண்டாம் நிலை 3kV/1min வரை; வெளிப்புற காப்பு உலர் சோதனை மின்னழுத்தம் 230kV, ஈரமான சோதனை மின்னழுத்தம் 185kV, உயர்-உயர மாசு எதிர்ப்பு மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் உச்சம் 560kV ஐ அடைகிறது.

3.துல்லிய செயல்திறன்

0.2/0.5 தர அளவீடு பிழை, குறைந்தபட்ச கட்ட வேறுபாடு, உயர் துல்லியமான அளவீட்டுத் தேவைகளைப் பூர்த்தி செய்தல்; குறைந்த கலவை 5P/10P பாதுகாப்பு நிலைக்கான பிழை, கட்டம் பிழை மின்னோட்டங்களுக்கு விரைவான பதிலைச் செயல்படுத்துகிறது.

4.ஷார்ட் சர்க்யூட் ரெசிஸ்டன்ஸ் செயல்திறன்

வெப்ப நிலைத்தன்மை மின்னோட்டம் 5.3KA~45KA, மாறும் நிலைப்புத்தன்மை மின்னோட்டம் 13KA~115KA, கட்டத்தைத் தாங்கும் திறன் கொண்டது குறுகிய சுற்று தாக்கங்கள் மற்றும் வலுவான செயல்பாட்டு நிலைத்தன்மையை வெளிப்படுத்துகிறது.

உண்மையான பொறியியல் விண்ணப்ப வழக்குகள்:

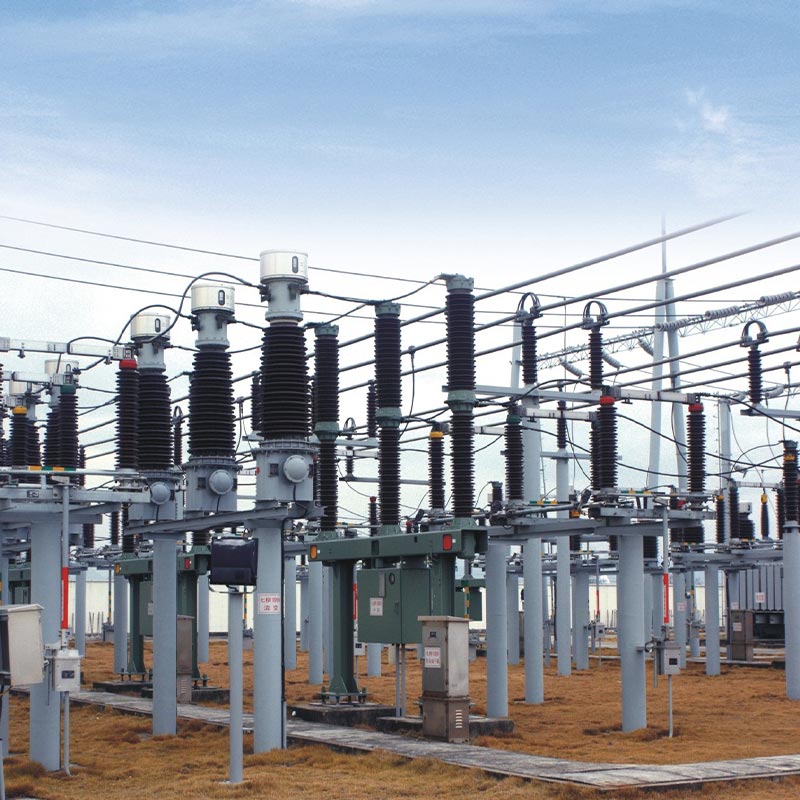

வழக்கு: Zhejiang 110kV நகர்ப்புற துணை மின்நிலைய மேம்படுத்தல் திட்டம்

2024 ஆம் ஆண்டில், Zhejiang Jiaxing புறநகர் 110kV துணை மின்நிலையத்தை மேம்படுத்தும் திட்டத்தில் 32 Usune மொத்த கொள்முதல் செய்யப்பட்டது. LB6-110kV-2×300/5 (5P30/5P30/0.5) தற்போதைய மின்மாற்றிகள். பெரிய சுமை கொண்ட ஒரு தொழில்துறை கிளஸ்டரில் அமைந்துள்ளது ஏற்ற இறக்கங்கள், திட்டத்திற்கு மிக அதிக அளவீட்டு துல்லியம் மற்றும் பாதுகாப்பு உணர்திறன் தேவைப்பட்டது. ஆணையிட்ட பிறகு, இந்த உபகரணங்களால் பஸ் தற்போதைய தரவை துல்லியமாக சேகரிக்க முடியும், நிகழ்நேர சுமை கண்காணிப்பு மற்றும் விரைவான தவறு ட்ரிப்பிங் ஆகியவற்றை செயல்படுத்துகிறது. வருடாந்திர செயல்பாட்டுத் தரவு, அளவீடு பிழையானது தேசிய தர வரம்பு மற்றும் பாதுகாப்பை விட மிகக் குறைவாக இருப்பதைக் காட்டுகிறது செயல்கள் துல்லியமானவை மற்றும் நம்பகமானவை, பழைய உபகரணங்களின் அளவீட்டுத் தவறுகளை முற்றிலும் தீர்க்கும்.

நிறுவல், செயல்பாடு மற்றும் பராமரிப்பு விவரக்குறிப்புகள்

1.முன் நிறுவல் ஆய்வு

நிறுவலுக்கு முன், சேதமடைந்த பீங்கான் புஷிங்ஸ், எண்ணெய் போன்ற குறைபாடுகளை அகற்ற ஒரு காட்சி ஆய்வு தேவைப்படுகிறது. கசிவுகள், மற்றும் பொருந்தாத பெயர்ப்பலகை அளவுருக்கள்; விரிவாக்கி எண்ணெய் நிலை சுற்றுப்புற வெப்பநிலையுடன் பொருந்துகிறதா என்பதைச் சரிபார்க்கவும் எண்ணெய் அளவு குறைவாக இருந்தால், தகுதியான மின்மாற்றி எண்ணெயைச் சேர்க்கவும் (மின்சார வலிமை ≥45kV).

2.நிறுவல் தேவைகள்

உபகரணங்கள் போக்குவரத்து சாய்வு கோணத்துடன், முழு செயல்முறையிலும் செங்குத்தாக கொண்டு செல்லப்பட வேண்டும் மற்றும் உயர்த்தப்பட வேண்டும் ≤15°. கீழே ஏற்றும் துளைகள் வழியாக மட்டுமே ஏற்றுதல் அனுமதிக்கப்படுகிறது; பீங்கான் புஷிங்ஸ் மற்றும் எண்ணெய் மீது அழுத்தம் காப்பாளர் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. முதன்மை முனையம் P1 இல் அதிகபட்ச கிடைமட்ட இழுவிசை விசை ≤2000N, மற்றும் P2 இல் அது ≤3000N; செயல்பாட்டு பாதுகாப்பை உறுதி செய்வதற்காக, உபகரண உடல் மற்றும் கேடய அடுக்கு நம்பகமானதாக இருக்க வேண்டும்.

3.செயல்பாடு மற்றும் பராமரிப்பு விதிகள்

செயல்பாட்டின் போது, ​​உயர் மின்னழுத்த அபாயங்கள் மற்றும் உபகரண சேதத்தைத் தவிர்க்க இரண்டாம் நிலை முறுக்கு திறந்த சுற்றுடன் இருக்கக்கூடாது. சாதாரண இயக்க நிலைமைகளின் கீழ் முழுமையாக சீல் செய்யப்பட்ட கட்டமைப்பிற்கு பராமரிப்பு தேவையில்லை. இன் தூய்மையை சரிபார்க்கவும் பீங்கான் புஷிங் மற்றும் எண்ணெய் நிலை காலாண்டு. முத்திரை சேதமடைந்தால் அல்லது காப்பு ஈரமாக இருந்தால், அலகுக்கு திரும்பவும் உடனடியாக வெற்றிட உலர்த்துதல் மற்றும் எண்ணெய் மாற்றத்திற்கான தொழிற்சாலை.

4. சேமிப்பு தேவைகள்

110 kV மின்னோட்ட மின்மாற்றி உலர்ந்த, நன்கு காற்றோட்டமான சூழலில் சேமிக்கப்பட வேண்டும், நேரடி சூரிய ஒளி மற்றும் மழையைத் தவிர்க்க வேண்டும். கீழே எண்ணெய் தொட்டி தரையில் இருந்து குறைந்தபட்சம் 50 மிமீ உயரத்தில் இருக்க வேண்டும், மற்றும் சேமிப்பு வெப்பநிலை குறைந்தது -30℃ இருக்க வேண்டும். பிறகு ஒரு வருட சேமிப்பு, காப்பு எதிர்ப்பு மற்றும் மின்கடத்தா இழப்பு குணகம் ஆகியவை அவ்வப்போது சோதிக்கப்பட வேண்டும். என்றால் நீண்ட கால சேமிப்புக்குப் பிறகு பெயிண்ட் உரிந்துவிடும், மீண்டும் பெயிண்டிங் உடனடியாக செய்யப்பட வேண்டும்.

LB 6 - 110 kV தோற்றம் மற்றும் நிறுவல் பரிமாணங்கள்

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: LB6-110 kV தற்போதைய மின்மாற்றியில் இரட்டை மின்னோட்ட விகிதத்தை எவ்வாறு மாற்றுவது?

உபகரணங்கள் மாற்றீடு தேவையில்லை. மேல் எண்ணெயில் வெளிப்புற இணைப்பியின் வயரிங் முறையை வெறுமனே சரிசெய்யவும் conservator: முதன்மை முறுக்குகள் தொடரில் இணைக்கப்படும் போது, அடிப்படை தற்போதைய விகிதம் a/c; இணைக்கப்படும் போது இணையாக, இது தற்போதைய விகிதமான 2*a/c ஐ விட இரட்டிப்பாகும். செயல்பாடு எளிமையானது மற்றும் சிறப்பு உபகரணங்கள் தேவையில்லை, மாற்றியமைக்கக்கூடியது வெவ்வேறு சுமை நிலைமைகளுக்கு, உபகரணங்கள் மாற்று செலவுகளை திறம்பட குறைக்கிறது.

Q2: நிலையான, மாசு எதிர்ப்பு மற்றும் அதிக உயரத்தில் உள்ள மாதிரிகளுக்கு இடையே உள்ள வேறுபாடுகள் என்ன?

மூன்று மாதிரிகள் ஒரே முக்கிய மின் செயல்திறனைப் பகிர்ந்து கொள்கின்றன, கட்டமைப்பு மேம்படுத்தல்கள் குறிப்பிட்டவைகளுக்கு ஏற்ப வடிவமைக்கப்பட்டுள்ளன. காட்சிகள்: ① நிலையான மாதிரியானது 1000மீ உயரம் வரையிலான வழக்கமான சூழல்களுக்கு ஏற்றது. 16mm/KV தூரம்; ② W2 மாசு எதிர்ப்பு மாதிரியானது கடலோர மற்றும் தொழில்துறை மாசுபட்ட பகுதிகளுக்கு ஏற்றது. ஊர்ந்து செல்லும் தூரம் 20mm/KV மற்றும் மேம்படுத்தப்பட்ட அரிப்பு மற்றும் மாசு எதிர்ப்பு; ③ GYW உயர்-உயர மாதிரி 4000மீ வரை உயரமான பகுதிகளுக்கு ஏற்றது, அதிகபட்ச ஊர்ந்து செல்லும் தூரம் 31mm/KV, மற்றும் குறைந்த காற்றைத் தாங்கும் அழுத்தம் மற்றும் வலுவான புற ஊதா கதிர்வீச்சு சூழல்கள்.

Q3: நீண்ட கால உபகரண செயல்பாட்டிற்கான முக்கிய பாதுகாப்பு முன்னெச்சரிக்கைகள் என்ன?

முதலாவதாக, இரண்டாம் நிலை முறுக்கு சுமை அல்லது குறுகிய சுற்றுக்கு கீழ் இயக்கப்பட வேண்டும்; திறந்த சுற்றுகள் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளன உயர் மின்னழுத்த முறிவு மற்றும் தனிப்பட்ட காயம் விபத்துக்களை தடுக்க. இரண்டாவதாக, சந்திப்பின் நம்பகமான அடித்தளத்தை உறுதிப்படுத்தவும் பெட்டி மற்றும் எண்ணெய் தொட்டியின் கீழ் கிரவுண்டிங் போல்ட், மற்றும் தரையிறங்கும் கம்பி நிலையானதைத் தவிர்க்க விவரக்குறிப்புகளைப் பூர்த்தி செய்கிறது மின்சாரம் கட்டுதல். மூன்றாவதாக, சாதாரண செயல்பாட்டின் போது, சீல் செய்யப்பட்ட கட்டமைப்பை பிரித்தெடுத்தல் மற்றும் தன்னிச்சையான மாதிரி தடைசெய்யப்பட்டது. நிலையான இன்சுலேஷன் செயல்திறனை உறுதி செய்ய மின்கடத்தா இழப்பு மற்றும் பகுதியளவு வெளியேற்றத் தரவை தொடர்ந்து சோதிக்கவும்.

தயாரிப்பு நன்மைகள் மற்றும் சேவை உத்தரவாதம்

சீனாவில் உயர் மின்னழுத்த சக்தி உபகரணங்களின் தொழில்முறை உற்பத்தியாளர் மற்றும் சப்ளையர் என, Usune Electric இன் LB6-110 kV தற்போதைய மின்மாற்றி குறிப்பிடத்தக்க நன்மைகளைக் கொண்டுள்ளது: தரப்படுத்தப்பட்ட தொழிற்சாலை உற்பத்தி, உள்நாட்டு மற்றும் சர்வதேசத்துடன் கண்டிப்பாக கடைபிடிக்கப்படுகிறது. தொழில் தரநிலைகள், நிலையான துல்லியம் மற்றும் வலுவான சுற்றுச்சூழல் தகவமைப்பு ஆகியவற்றை உறுதி செய்தல்; மற்றும் முழுமையாக சீல் வைக்கப்பட்டது, பராமரிப்பு இல்லாத வடிவமைப்பு, அடுத்தடுத்த செயல்பாடு மற்றும் பராமரிப்பு செலவுகளை கணிசமாகக் குறைக்கிறது. நிறுவனம் வழங்குகிறது ஏ தேர்வு மற்றும் தனிப்பயனாக்கம், தொழில்நுட்ப வழிகாட்டுதல், ஆன்-சைட் நிறுவல் மற்றும் விற்பனைக்குப் பிந்தைய சேவை உட்பட ஒரு நிறுத்த சேவை பராமரிப்பு. திட்டத் தேவைகளுக்கு ஏற்ப அளவுருக்கள் மேம்படுத்தப்படலாம், பாதுகாப்பான மற்றும் நம்பகமான உத்தரவாதத்தை வழங்குகிறது 110kV பவர் கிரிட் அமைப்பின் நிலையான செயல்பாடு.
