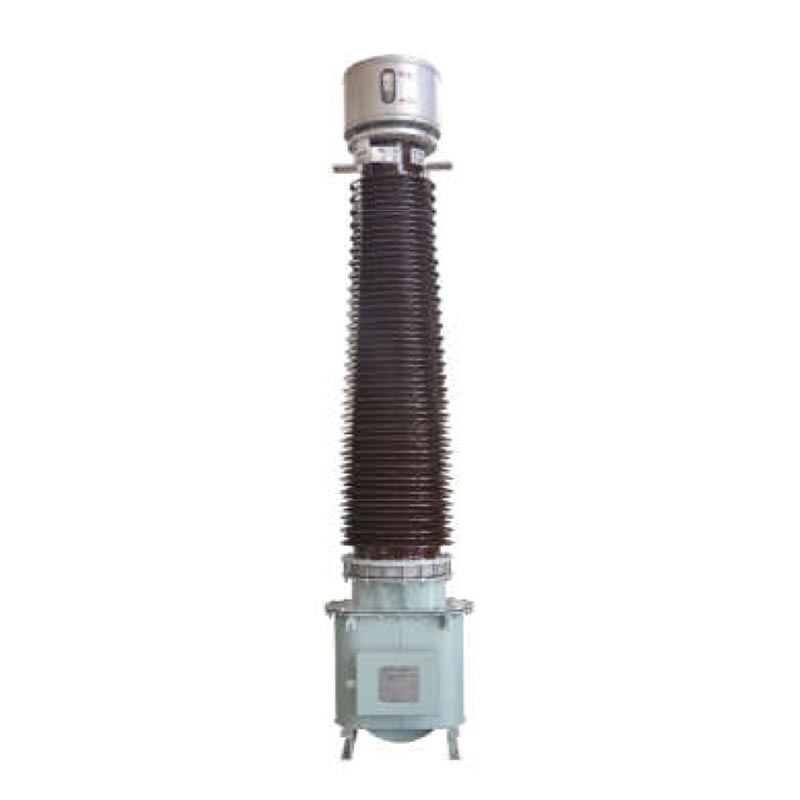

வெளிப்புற மின்னோட்ட மின்மாற்றி

LB6-110kV கொள்ளளவு வெளிப்புற மின்னோட்ட மின்மாற்றி என்பது Zhejiang Yousen வழங்கும் ஒரு முக்கிய உயர் மின்னழுத்த துணை கருவியாகும். மின்சாரம். சிக்கலான வெளிப்புற இயக்க நிலைமைகளுக்காக குறிப்பாக வடிவமைக்கப்பட்டுள்ளது, இது முழுமையாக சீல் செய்யப்பட்ட எண்ணெய் காகிதத்தைக் கொண்டுள்ளது காப்பு எண்ணெயில் மூழ்கிய அமைப்பு, மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம் 110kV, அதிகபட்ச இயக்க மின்னழுத்தம் 126kV, மற்றும் 50Hz/60Hz ஏசி பவர் கிரிட்களுடன் இணக்கமானது, நடுநிலை-புள்ளியின் செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கிறது. அமைப்புகள்.

இந்த தயாரிப்பு அளவீடு மற்றும் பாதுகாப்பு செயல்பாடுகளை ஒருங்கிணைக்கிறது, 0.2-வகுப்பு மற்றும் 0.5-வகுப்பு அளவீட்டு முறுக்குகள் பொருத்தப்பட்டுள்ளன. மற்றும் 5P/10P பாதுகாப்பு முறுக்குகள். இது தொடர் மற்றும் இணை இணைப்பு மாறுதலுக்கான இரட்டை உருமாற்ற விகிதங்களை ஆதரிக்கிறது, முதன்மை மின்னோட்டம் 2×50A–2×1000A மற்றும் இரண்டாம் நிலை வெளியீடு 1A/5A உடன். துல்லியமான உற்பத்தியைப் பயன்படுத்துதல் ஒரு புகழ்பெற்ற தொழிற்சாலையில் செயல்முறைகள், தயாரிப்பு சிறந்த சுற்றுச்சூழல் தகவமைப்புத் தன்மையைக் கொண்டுள்ளது: நிலையான மாதிரி 1000 மீட்டருக்கும் குறைவான உயரத்திற்கு ஏற்றது, அதே சமயம் GYW உயர்-உயர மாதிரியானது 4000 மீ உயரத்தில் நிலையானதாக செயல்பட முடியும். இது பரவலாக உள்ளது நகர்ப்புற மற்றும் கிராமப்புற துணை மின் நிலையங்கள், தொழில்துறை மற்றும் சுரங்க மின்சாரம் மற்றும் புதிய ஆற்றல் மின் உற்பத்தி காட்சிகளில் பயன்படுத்தப்படுகிறது.

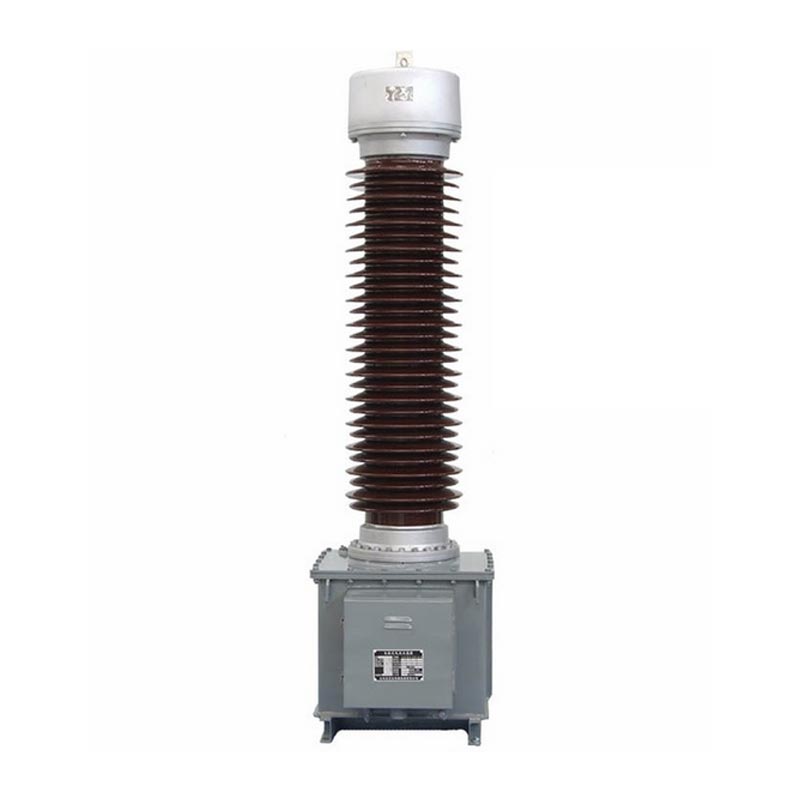

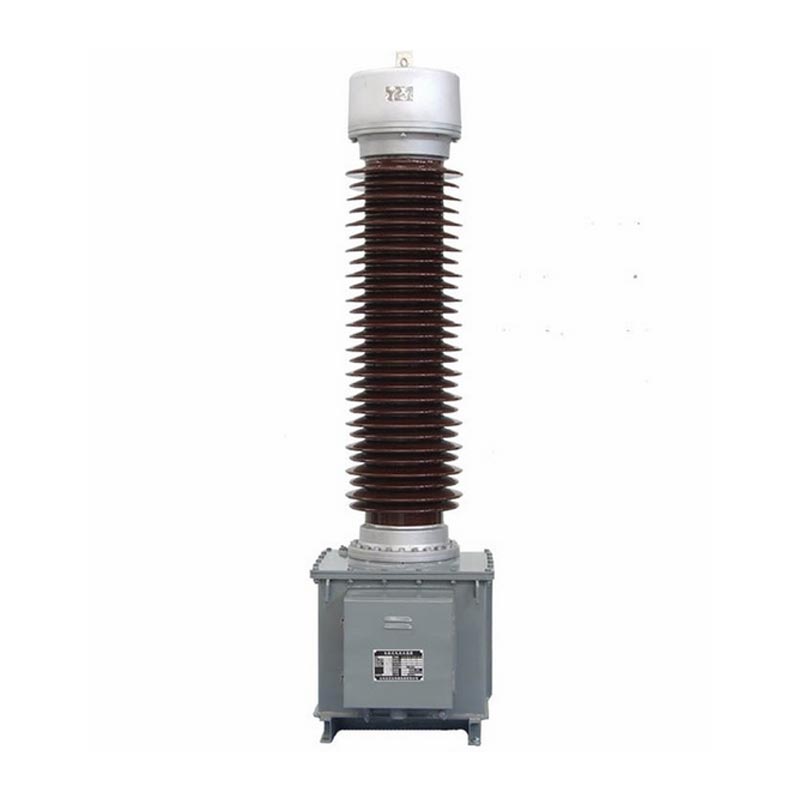

LB6-110kV கொள்ளளவு மின்னோட்ட மின்மாற்றி

மாதிரி விளக்கம் மற்றும் பயன்பாட்டு நிபந்தனைகள்

1. மாதிரி அளவுரு விளக்கம்

வெளிப்புற மின்னோட்ட மின்மாற்றிக்கான முழுமையான மாதிரி எண் LB6-110kV P/P/P/0.5ab/c ஆகும், இது மூன்று மையங்களாகப் பிரிக்கப்பட்டுள்ளது. வரையறைகள்:
- அடிப்படை மாதிரி: L தற்போதைய மின்மாற்றியைக் குறிக்கிறது, B பாதுகாப்பு நிலையைக் குறிக்கிறது, 6 வடிவமைப்பு வரிசை எண்ணைக் குறிக்கிறது, 110 மதிப்பிடப்பட்ட மின்னழுத்த அளவைக் குறிக்கிறது, மேலும் W2 இரண்டாம் நிலை மாசு எதிர்ப்பு உள்ளமைவைக் குறிக்கிறது.
- துல்லியமான சேர்க்கை: உள்ளமைக்கப்பட்ட நான்கு செட் இரண்டாம் நிலை முறுக்குகள், இதில் ஒரு 0.5-கிளாஸ் மீட்டரிங் முறுக்கு மற்றும் மூன்று P-வகுப்பு பாதுகாப்பு முறுக்குகள், வெவ்வேறு அளவீடுகளுக்கு ஏற்ப பல்வேறு துல்லியமான சேர்க்கைகளை ஆதரிக்கிறது மற்றும் துல்லியமான பாதுகாப்பு தேவைகள்.
- தற்போதைய விகிதம்: 2*a/c எனக் குறிக்கப்பட்டது, இரட்டை விகித மாறுதலை ஆதரிக்கிறது. மேல் எண்ணெய் பாதுகாப்பாளராக இருக்கும் போது விகிதம் a/c ஆகும் வெளிப்புற இணைப்பான் தொடரில் இணைக்கப்பட்டுள்ளது, மேலும் 2*a/c இணையாக இணைக்கப்படும். ஆன்-சைட் வயரிங் எளிதாக அனுமதிக்கிறது மாறுதல்.

2. நிலையான இயக்க நிலைமைகள்

- சுற்றுப்புற வெப்பநிலை: அதிகபட்சம் +40℃, குறைந்தபட்சம் -25℃, தினசரி சராசரி அதிகபட்சம் +30℃; மிகக் குறைந்த வெப்பநிலை நிலைகள் ஏற்படலாம் தனிப்பயனாக்கப்பட்டு பேச்சுவார்த்தை நடத்தப்படும்.
- நிறுவல் உயரம்: நிலையான வகை ≤1000m; LB6-110 GYW உயர் உயர வகை ≤4000m.

தயாரிப்பு கட்டமைப்பு அம்சங்கள்

1.முறுக்கு மற்றும் காப்பு அமைப்பு

முதன்மை முறுக்கு U- வடிவ அமைப்பை ஏற்றுக்கொள்கிறது. 2×400A மற்றும் அதற்குக் கீழே உள்ள விவரக்குறிப்புகள் காகிதத்தில்-காப்பிடப்பட்ட தட்டையான தாமிரத்தைப் பயன்படுத்துகின்றன கம்பி, 2×500A–2×1000A இன் விவரக்குறிப்புகள் இரட்டை மடல் கொண்ட அரை வட்ட அலுமினிய குழாய்களைப் பயன்படுத்துகின்றன. கோர் பயன்படுத்துகிறது a கொள்ளளவு எண்ணெய்-காகித காப்பு செயல்முறை, உயர் மின்னழுத்த கேபிள் காகிதம் முக்கிய காப்பு மூடப்பட்டிருக்கும். பல அடுக்குகள் மின்தேக்கி கவசமானது ஒரு சீரான மின்சார புலத்தை உருவாக்குகிறது, உள் அடுக்கு உயர் மின்னழுத்தத்துடன் இணைக்கப்பட்டுள்ளது. அடுக்கு அடித்தளம், கணிசமாக காப்பு பாதுகாப்பு மேம்படுத்த. முதன்மை முறுக்கு இரண்டு பிரிவுகளாக பிரிக்கப்பட்டுள்ளது நான்கு டெர்மினல்கள், எளிதாக விகித மாறுதலுக்காக மேல் எண்ணெய் தொட்டியுடன் இணைக்கிறது.

2.சீல் செய்யப்பட்ட பாதுகாப்பு வடிவமைப்பு

இன்சுலேடிங் எண்ணெயின் அளவுகளில் ஏற்படும் மாற்றங்களை தானாகவே ஈடுசெய்ய மேலே ஒரு உலோக விரிவாக்கி நிறுவப்பட்டுள்ளது வெப்பநிலை மாறுபாடுகள், காற்றைத் தனிமைப்படுத்துதல் மற்றும் ஈரப்பதம் காரணமாக எண்ணெய் வயதானதைத் தடுக்கிறது, இதனால் உபகரணங்களின் ஆயுட்காலம் நீட்டிக்கப்படுகிறது. எக்ஸ்பாண்டரில் எண்ணெய் அளவை நிகழ்நேர கண்காணிப்புக்கான உள்ளமைக்கப்பட்ட எண்ணெய் நிலை கண்காணிப்பு சாளரம் உள்ளது. அனைத்தும் இரண்டாம் நிலை டெர்மினல்கள் மற்றும் முதன்மை கவச முனையங்கள் எண்ணெய் தொட்டி சந்திப்பு பெட்டியுடன் மையமாக இணைக்கப்பட்டு, உறுதி செய்கிறது தரப்படுத்தப்பட்ட வயரிங் மற்றும் வலுவான எதிர்ப்பு குறுக்கீடு திறன்கள்.

3.பாதுகாப்பான நிறுவல் அமைப்பு

எண்ணெய் தொட்டி உயர்தர எஃகு தகடுகளிலிருந்து பற்றவைக்கப்படுகிறது, நிலையானதாக இருக்க கீழே முன்கூட்டியே துளையிடப்பட்ட தூக்கும் துளைகள் உள்ளன. ஒட்டுமொத்த தூக்குதல். ஜங்ஷன் பாக்ஸ் மற்றும் ஆயில் டேங்க் ஆகியவை நம்பகத்தன்மையை உறுதிப்படுத்த பிரத்யேக கிரவுண்டிங் போல்ட்களுடன் பொருத்தப்பட்டுள்ளன இரண்டாம் நிலை முறுக்கு மற்றும் முழு அலகு தரையிறக்கம். தயாரிப்பு குறைக்கப்பட்ட துருவமுனைப்பு வடிவமைப்பைக் கொண்டுள்ளது; முதன்மையாக இருக்கும்போது தற்போதைய P1 நுழைகிறது மற்றும் P2 வெளியேறுகிறது, இரண்டாம் நிலை மின்னோட்டம் S1/S2/S3 மூலம் வெளியீடு ஆகும், இது தொழில்-தரமான வயரிங்க்கு இணங்குகிறது தர்க்கம் மற்றும் ஆன்-சைட் கமிஷனை எளிதாக்குதல்.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

1. அடிப்படை மின் அளவுருக்கள்

- மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம்: 110kV; அதிகபட்ச இயக்க மின்னழுத்தம்: 126kV
- மதிப்பிடப்பட்ட அதிர்வெண்: 50/60Hz; துருவமுனைப்பு: கழித்தல் துருவமுனைப்பு
- மதிப்பிடப்பட்ட முதன்மை மின்னோட்டம்: 2×50A～2×1000A (பல விவரக்குறிப்புகள் உள்ளன)
- மதிப்பிடப்பட்ட இரண்டாம் நிலை மின்னோட்டம்: 1A, 5A
- இரண்டாம் நிலை வெளியீட்டுத் திறன்: 15VA～50VA (மின்மாற்றி விகிதத்திற்கு ஏற்றது)

2. துல்லியம் பிழை தரநிலைகள்

- அளவீட்டு வகுப்பு (0.2/0.5): தற்போதைய பிழை ±0.2%～±1.5%, கட்ட வேறுபாடு 10′～90′, உயர் துல்லிய ஆற்றல் சந்திப்பு அளவீட்டு தேவைகள்.
- பாதுகாப்பு வகுப்பு (5P/10P): 5P வகுப்பு தற்போதைய பிழை ≤±1%, கூட்டுப் பிழை ≤5%; 10P வகுப்பு கூட்டுப் பிழை ≤10%, கணினி பிழை ஏற்பட்டால் நம்பகமான பாதுகாப்பு செயல்பாடு.

3. மின்னழுத்தம் மற்றும் காப்பு அளவுருக்கள் தாங்க

- பவர் அதிர்வெண் தாங்கும் மின்னழுத்தம்: 185kV/1min முதன்மை மற்றும் இரண்டாம் நிலை சுற்றுகள் மற்றும் தரைக்கு; 3kV/1நிமிடத்திற்கு இரண்டாம் நிலை சுற்றுகள் மற்றும் தரையில்; 5kV/1நிமிடத்திற்கு முதன்மைக் கவசத்திற்கு. வெளிப்புற காப்பு உலர் சோதனை: 230kV; ஈரமான சோதனை: 185kV.
- மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும்: உள் காப்பு 450kV; GYW2 உயர்-உயர மாசு எதிர்ப்பு வகை வரை 560கி.வோ.
- க்ரீபேஜ் தூரம்: நிலையான வகை ≥16mm/kV; ≥31mm/kV வரை மாசு எதிர்ப்பு வகை, கடுமையான சூழல்களுக்கு ஏற்றது கடலோரப் பகுதிகள், தொழில்துறை மாசுபாடு மற்றும் அதிக உயரம் போன்றவை.

4. குறுகிய சுற்று நிலைத்தன்மை அளவுருக்கள்

உபகரணங்கள் சிறந்த வெப்ப மற்றும் மாறும் நிலைப்புத்தன்மை செயல்திறனை வெளிப்படுத்துகின்றன. 300-600A விவரக்குறிப்புகளுக்கு, தி குறுகிய கால வெப்ப நிலைப்புத்தன்மை மின்னோட்டம் 31.5-45kA ஐ அடையலாம், மற்றும் மாறும் நிலைப்புத்தன்மை மின்னோட்டம் 80-115kA ஐ அடையலாம், உடனடி குறுகிய-சுற்று மின்னோட்ட அலைகளைத் தாங்கும் மற்றும் உபகரணங்கள் சேதத்தைத் தடுக்கும் திறன் கொண்டது.

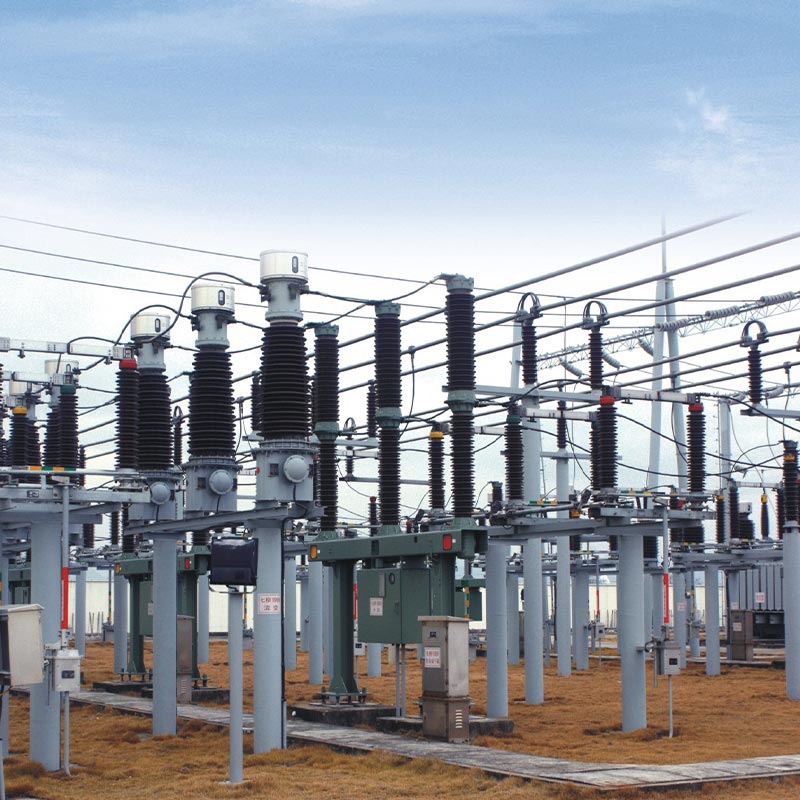

நிஜ உலக விண்ணப்ப வழக்கு

Usune LB6-110kV வெளிப்புற மின்னோட்ட மின்மாற்றி 110kV பவர் கிரிட் துணை மின்நிலைய மேம்படுத்தலுக்கு வெற்றிகரமாக பயன்படுத்தப்பட்டது. கிழக்கு சீனாவில் திட்டம், காலாவதியான உபகரணங்களை மாற்றுதல் மற்றும் குறைந்த துல்லியம், மோசமான வானிலை போன்ற சிக்கல்களைத் தீர்ப்பது எதிர்ப்பு, மற்றும் அடிக்கடி பராமரிப்பு.

இந்த திட்டம் புறநகர் தொழில்துறை பூங்காவில் அமைந்துள்ளது, இது ஆண்டு முழுவதும் ஈரப்பதம் மற்றும் லேசான தன்மையால் வகைப்படுத்தப்படுகிறது. தொழில்துறை மாசுபாடு, பல உற்பத்தி நிறுவனங்களுக்கு மின்சாரம் வழங்குதல். திட்டம் LB6-110kV GYW ஐத் தேர்ந்தெடுத்தது மாசு எதிர்ப்பு உயர்-உயர மாதிரி (2×300/5A, 5P30/5P30/0.5S/0.2S துல்லிய கலவை). இரண்டு வருடங்களுக்கும் மேலாக நிலையான செயல்பாட்டின், 0.2S/0.5S உயர் துல்லியமான முறுக்குகள் தொழில்துறை பயனர்களுக்கு துல்லியமான அளவீட்டை உறுதி செய்கின்றன. பல பாதுகாப்பு முறுக்குகள் கட்டம் ஏற்ற இறக்கங்கள் மற்றும் சிறிய குறுகிய சுற்று தவறுகளுக்கு விரைவான பதிலை செயல்படுத்துகிறது பூஜ்ஜிய தவறான பயணங்கள் மற்றும் பயணத்தில் பூஜ்ஜிய தோல்விகள். முழுமையாக சீல் செய்யப்பட்ட அமைப்பு ஈரப்பதம் மற்றும் மாசுபாட்டை திறம்பட எதிர்க்கிறது அரிப்பு, எண்ணெய் கசிவு அல்லது காப்பு வயதான பிரச்சினைகள் இல்லாமல், அடுத்தடுத்த பராமரிப்பு பணிச்சுமையை விட அதிகமாக குறைக்கிறது 60%, கடுமையான இயக்க நிலைமைகளின் கீழ் தயாரிப்பின் நிலைத்தன்மை மற்றும் நம்பகத்தன்மையை முழுமையாகச் சரிபார்க்கிறது.

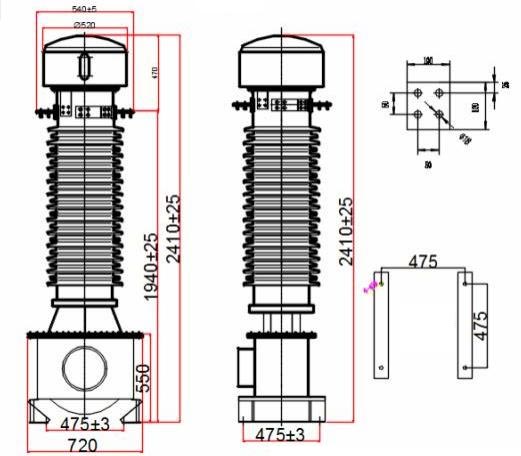

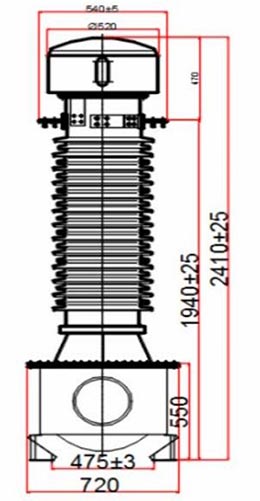

LB 6 - 110 kV தோற்றம் மற்றும் நிறுவல் பரிமாணங்கள்

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: தளத்தில் இரட்டை மின்னோட்ட விகிதங்களுக்கு இடையில் மாறுவது எப்படி?

உபகரணங்களை பிரித்தெடுக்க தேவையில்லை. மேல் எண்ணெயில் வெளிப்புற இணைப்பிகளின் வயரிங் உள்ளமைவு மட்டுமே பாதுகாவலருக்கு சரிசெய்தல் தேவை. முதன்மை முறுக்குகளின் தொடர் இணைப்பு அடிப்படை விகிதம் a/c; இணை இணைப்பு முதன்மை மின்னோட்ட விகிதம் 2*a/c ஐ விட இருமடங்காக விளைகிறது. சாதனம் இயல்பாகவே இணையாக அனுப்பப்படுகிறது; வெறுமனே பின்பற்றவும் உபகரணங்களின் காப்பு அல்லது ஆயுட்காலம் பாதிக்கப்படாமல் விரைவாக மாறுவதற்கான வயரிங் வரைபடம்.

Q2: வெவ்வேறு இன்சுலேஷன் மற்றும் மாசு எதிர்ப்பு மாதிரிகளுக்கு எந்தக் காட்சிகள் பொருத்தமானவை?

நிலையான வகை (≥16mm/kV) 1000m க்கும் குறைவான நல்ல சூழல் கொண்ட சமவெளிப் பகுதிகளுக்கு ஏற்றது; W எதிர்ப்பு மாசு வகை (≥20mm/kV) நகர்ப்புற மற்றும் பொது தொழில்துறை மாசுக் காட்சிகளுக்கு ஏற்றது; GYW உயர்-உயர மாசு எதிர்ப்பு வகை (≥25mm/kV) 4000m க்கும் குறைவான உயரமான பகுதிகளுக்கு ஏற்றது; GYW2 மேம்படுத்தப்பட்ட வகை (≥31mm/kV) தீவிரத்திற்காக வடிவமைக்கப்பட்டுள்ளது கடலோர உப்பு தெளிப்பு, கனரக தொழில்துறை மாசுபாடு மற்றும் மிக உயர்ந்த உயரம் போன்ற நிலைமைகள், வலிமையை வழங்குகின்றன காப்பு எதிர்ப்பு வயதான செயல்திறன்.

Q3: வெளிப்புற மின்னோட்ட மின்மாற்றிக்கான முக்கிய பராமரிப்பு பரிசீலனைகள் என்ன?

முதலாவதாக, உயர் மின்னழுத்த தூண்டல் அபாயங்களைத் தவிர்ப்பதற்காக இரண்டாம் நிலை திறந்த-சுற்று செயல்பாடு கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. இரண்டாவதாக, தி சீல் செய்யப்பட்ட அமைப்பு தன்னிச்சையாக பிரிக்கப்படக்கூடாது; சாதாரண நிலையில் பராமரிப்பு இல்லாத செயல்பாடு சாத்தியமாகும் நிபந்தனைகள். மூன்றாவதாக, மின்கடத்தா இழப்பு மற்றும் காப்பு எதிர்ப்பை ஆண்டுதோறும் சோதிக்க வேண்டும், மேலும் தரவு இருக்க வேண்டும் அடிப்படையில் தொழிற்சாலை மதிப்புகளுடன் ஒத்துப்போகிறது. நான்காவதாக, எண்ணெய் அளவுகள் பருவகாலமாக சரிபார்க்கப்பட வேண்டும் மற்றும் தகுதி பெற வேண்டும் எண்ணெய் அளவு குறைவாக இருக்கும் போது மின்மாற்றி எண்ணெயை உடனடியாக சேர்க்க வேண்டும்.

தயாரிப்பு நன்மைகள் மற்றும் சுருக்கம்

Usune LB6 தொடர் 110kV/126kV வெளிப்புற தற்போதைய மின்மாற்றி, அதன் தரப்படுத்தப்பட்ட வடிவமைப்பு, நிலையான செயல்திறன் மற்றும் வலுவான சுற்றுச்சூழல் தகவமைப்பு, உணர்திறன் போன்ற பாரம்பரிய உபகரணங்களின் வலி புள்ளிகளை தீர்க்கிறது ஈரப்பதம், எளிதான எண்ணெய் வயதானது மற்றும் பலவீனமான கறைபடிதல் திறன்கள். நெகிழ்வான விகிதம் மற்றும் துல்லியம் சேர்க்கைகள் சந்திக்க முடியும் பவர் கிரிட் அளவீடு, ரிலே பாதுகாப்பு மற்றும் தொழில்துறை மின் கண்காணிப்பு ஆகியவற்றின் வேறுபட்ட தேவைகள். உயர்தரமாக ஒரு புகழ்பெற்ற சீன தொழிற்சாலையில் உற்பத்தி செய்யப்படும் உயர் மின்னழுத்த உபகரணங்கள், இது மிகவும் நம்பகமான, செலவு குறைந்த மற்றும் உலகளாவிய மின் திட்டங்களுக்கான குறைந்த பராமரிப்பு தீர்வுகள், இது பவர் கிரிட் நிறுவனங்களுக்கு நம்பகமான சப்ளையர் மற்றும் பொறியியல் ஒப்பந்தக்காரர்கள்.
