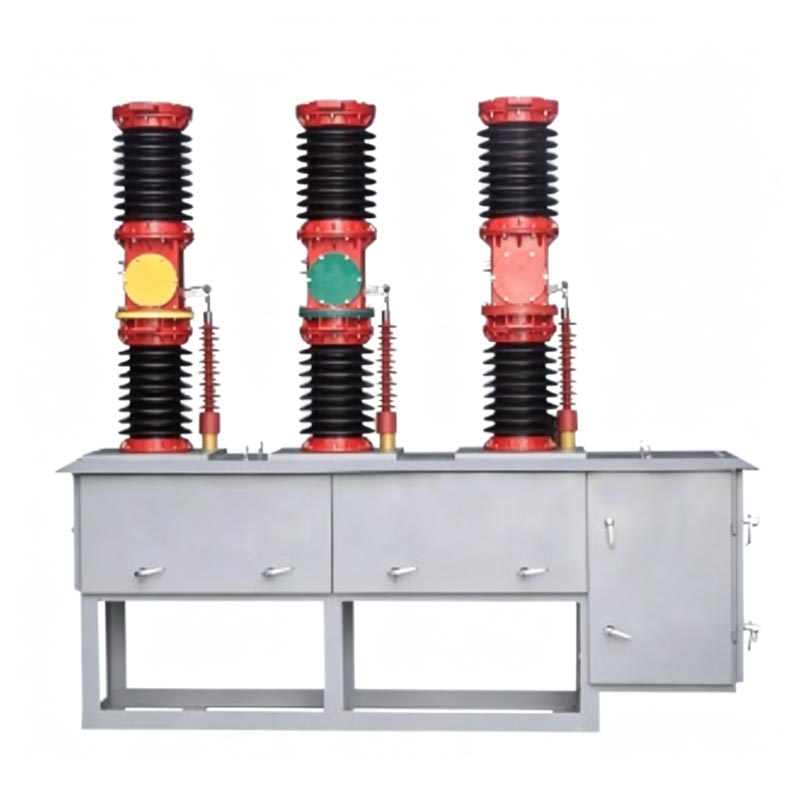

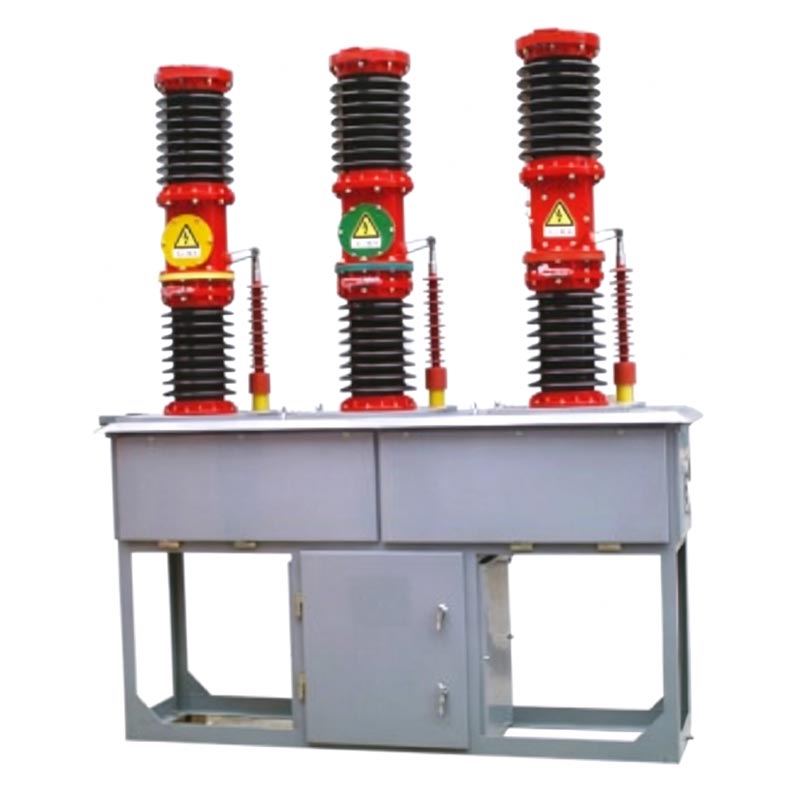

Usune Zw7-40.5 வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர் என்பது 50Hz க்கு ஏற்ற வெளிப்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் ஆகும். மூன்று-கட்ட AC, 24-40.5kV ஆற்றல் பரிமாற்றம் மற்றும் விநியோக அமைப்புகள், முதன்மையாக கணினி கட்டுப்பாடு, பாதுகாப்பு, பிரித்தல், மற்றும் மின்தேக்கி வங்கி மாறுதல். ஒரு ரீக்ளோசருடன் இணைந்து பயன்படுத்தும்போது, அது அறிவார்ந்த பிரிவைச் செயல்படுத்துகிறது சக்தி அமைப்பின் கட்டுப்பாட்டை மூடுதல்; இது வசந்த அல்லது மின்காந்த இயக்க முறைமைகளை ஆதரிக்கிறது, நிலையான இயந்திரத்தைக் கொண்டுள்ளது செயல்திறன், மற்றும் தீ அல்லது வெடிப்பு ஆபத்து இல்லை; இது GB1984-1989 "AC ஹை வோல்டேஜ் சர்க்யூட் பிரேக்கர்ஸ்" உடன் இணங்குகிறது மற்றும் IEC56, IEC62271-100 "உயர் மின்னழுத்த ஏசி சர்க்யூட் பிரேக்கர்கள்" தரநிலைகள்.
1. சிறந்த பிரேக்கிங் செயல்திறன்: வெற்றிட வில்-அணைக்கும் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, இதன் விளைவாக வலுவான உடைப்பு ஏற்படுகிறது
திறன், நீண்ட மின் ஆயுள் மற்றும் 10,000 சுழற்சிகள் வரை இயந்திர வாழ்க்கை.
2. பராமரிப்பு-இலவச மற்றும் நம்பகமான: எளிய அமைப்பு, வழக்கமான பராமரிப்பு தேவையில்லை, மற்றும் நீண்ட சேவை வாழ்க்கை.
3. சிறந்த காப்பு மற்றும் மாசு எதிர்ப்பு செயல்திறன்: வலுவான வெளிப்புற காப்பு செயல்திறன் மற்றும் சிறப்பானது
மாசு எதிர்ப்பு திறன்.
4. நெகிழ்வான நுண்ணறிவு உள்ளமைவு: உள்ளமைக்கப்பட்ட மின்னோட்ட மின்மாற்றி (0.2S வரை துல்லியம்) பொருத்தப்படலாம்
வர்க்கம்) அளவீடு மற்றும் மூன்று கட்ட இணைப்பு பாதுகாப்பு.
5. இயக்க முறைமைகளின் பரவலான இணக்கத்தன்மை: வசந்த அல்லது மின்காந்த இயக்க முறைமைகளுக்கு ஏற்றது, செயல்படுத்துகிறது
அடிக்கடி மற்றும் நம்பகமான செயல்பாடு.
1. 24-40.5kV பரிமாற்றம் மற்றும் விநியோக கோடுகள் மற்றும் துணை மின்நிலையங்கள்
2. நகர்ப்புற மற்றும் கிராமப்புற மின் கட்டம் சீரமைப்பு மற்றும் விரிவாக்க திட்டங்கள்
3. காற்றாலைகள், சூரிய மின் நிலையங்கள் மற்றும் தொழில்துறை மின் அமைப்புகள்
4. மின்தேக்கி வங்கி மாறுதல் மற்றும் டை சர்க்யூட் பிரேக்கர் பயன்பாடுகள்
5. கடலோர, உயரமான மற்றும் அதிக மாசுபட்ட பகுதிகள்

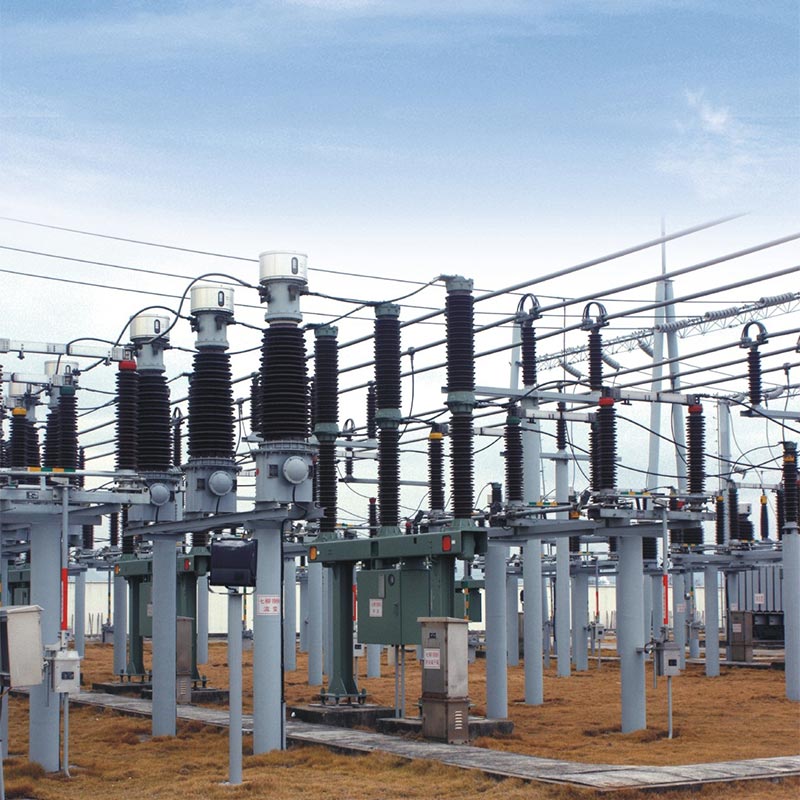

1. திட்டத்தின் பெயர்: வடக்கு சீனாவில் 35kV விண்ட் ஃபார்ம் கிரிட் இணைப்பு திட்டம்
2. வாடிக்கையாளர்: ஸ்டேட் கிரிட் ஹெபெய் எலக்ட்ரிக் பவர் கோ., லிமிடெட்.
3. திட்டத்தின் பின்னணி: இந்த காற்றாலை அதிக ஈரப்பதம், அதிக உப்பு தெளிப்பு மற்றும் கரையோரப் பகுதியில் அமைந்துள்ளது. அடிக்கடி இடியுடன் கூடிய மழை. அதன் 35kV அவுட்கோயிங் லைன் சிஸ்டத்திற்கு கட்டுப்பாடு, தவறுக்கு நம்பகமான சர்க்யூட் பிரேக்கர்கள் தேவை தனிமைப்படுத்தல் மற்றும் தானியங்கி மறுமூடுதல் செயல்பாடுகள்.
4. தீர்வு: Uxin எலக்ட்ரிக் 12 செட் Zw7-40.5 வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர்களை வழங்கியது. ஸ்பிரிங்-இயக்கப்படும் வழிமுறைகள் மற்றும் 0.2S-வகுப்பு உள்ளமைக்கப்பட்ட தற்போதைய மின்மாற்றிகள்.
5. விண்ணப்ப சாதனைகள்
- அதிக ஈரப்பதம் மற்றும் அதிக உப்பு தெளிப்பு சூழல்களில் 5 ஆண்டுகளுக்கும் மேலாக நிலையான செயல்பாடு
- 187 ஷார்ட் சர்க்யூட் பிரேக்கிங் ஆபரேஷன்களில் 100% வெற்றி விகிதம்
- புத்திசாலித்தனமான ரீக்ளோசிங் செயல்பாடு மின் தடை நேரத்தை 85% குறைக்கிறது
- பராமரிப்பு இல்லாத வடிவமைப்பு ஆண்டு செயல்பாடு மற்றும் பராமரிப்பு செலவுகளை 60% குறைக்கிறது
6. வாடிக்கையாளர் கருத்து
"உசுனே Zw7-40.5 வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர் எங்கள் கடற்கரையில் மிகவும் நம்பகமான செயல்திறனை வெளிப்படுத்தியுள்ளது. காற்றாலை. அதன் மாசு தடுப்பு செயல்திறன் மற்றும் அறிவார்ந்த பாதுகாப்பு செயல்பாடுகள் கணிசமாக மேம்பட்டுள்ளன கட்டத்தின் நிலைத்தன்மை." – திட்ட மேலாளர், ஸ்டேட் கிரிட் ஹெபெய் எலக்ட்ரிக் பவர் கோ., லிமிடெட்.
| பொருள் | அலகு | அளவுருக்கள் | |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 40.5 | |
| மதிப்பிடப்பட்ட காப்பு நிலை | 1 நிமிட மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும் | கே.வி | 95 |
| மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் (உச்ச மதிப்பு) | கே.வி | 185 | |
| மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630/1000/1250/1600/2000 | |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் டிராப் அவுட் கரண்ட் | kA | 12.5/16/20/25/31.5 | |
| மதிப்பிடப்பட்ட செயல்பாட்டு வரிசை | 0-0.3s-C0-180s-0 | ||
| மதிப்பிடப்பட்ட குறுகிய இடைவெளி மின்னோட்டத்திற்கான இடைவேளை நேரங்கள் | நேரங்கள் | 12 | |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக் மற்றும் க்ளோஸ் கரண்ட்(உச்சம்) | kA | 50/63/80 | |
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 50/63/80 | |
| மதிப்பிடப்பட்ட குறுகிய நேரம் மின்னோட்டத்தை தாங்கும் | kA | 20/25/31.5 | |
| மதிப்பிடப்பட்ட குறுகிய சுற்று கால நேரம் | s | 4 | |
| சராசரி ஸ்விட்ச் ஆஃப் வேகம் | மீ/வி | 1.5 ± 0.20 | |
| வேகத்தில் சராசரி மாறுதல் | மீ/வி | 0.7 ± 0.2 | |
| ஒப்பந்த ஸ்விட்ச்-ஆன் பவுன்ஸ் நேரம் | ms | ≤ 2 | |
| மூன்று-கட்ட சுவிட்ச்-ஆன்/ஆஃப் ஒத்திசைவு நேர வேறுபாடு | ms | ≤ 2 | |
| ஸ்விட்ச்-ஆன் நேரம் | ms | ≤ 150 | |
| அணைக்கும் நேரம் | ms | ≤ 70 | |
| இயந்திர வாழ்க்கை | நேரங்கள் | 10000 | |
| மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம் மற்றும் துணை மின்சுற்று மதிப்பிடப்பட்ட மின்னழுத்தம் | V | DC/AC110,220 | |
| ஒவ்வொரு கட்ட லூப் டிசி எதிர்ப்பு (கருவி மின்மாற்றிகளை சேர்க்கவில்லை) | μΩ | ≤ 50 | |
| ஒவ்வொரு கட்ட லூப் டிசி ரெசிஸ்டன்ஸ் | மிமீ | 3 | |
ப: ஸ்பிரிங்-இயக்கப்படும் அல்லது மின்காந்த இயக்க முறைமைகளைப் பயன்படுத்தலாம். ஸ்பிரிங்-இயக்கப்படும் வழிமுறைகள் உயர்வை வழங்குகின்றன நம்பகத்தன்மை மற்றும் குறைந்த பராமரிப்பு செலவுகள், பெரும்பாலான வெளிப்புற பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.
ப: ஆம். ஆர்டர் செய்யும் போது தற்போதைய விகிதம் மற்றும் துல்லிய வகுப்பு (0.2S/0.5/10P10) கண்டிப்பாக குறிப்பிடப்பட வேண்டும்.
ப: சாதாரண பயன்பாட்டில், பராமரிப்பு இல்லாத காலம் 10-15 ஆண்டுகள். ஒவ்வொரு 2 வருடங்களுக்கும் ஒரு காட்சி ஆய்வு பரிந்துரைக்கப்படுகிறது, மற்றும் ஒவ்வொரு 5 வருடங்களுக்கும் ஒரு சிறிய இயந்திர ஆய்வு.
Usune Zw7-40.5 வெளிப்புற வெற்றிட சர்க்யூட் பிரேக்கர் மேம்பட்ட வெற்றிட தொழில்நுட்பம், வலுவான கட்டமைப்பு வடிவமைப்பு மற்றும் அறிவார்ந்த அம்சங்கள். நம்பகமான சீன சப்ளையராக, Usune Electric தொடர்ந்து உயர்தரம் மற்றும் தரத்தை உறுதி செய்கிறது உயர்-செயல்திறன் தயாரிப்புகள், நம்பகத்தன்மை, பாதுகாப்பு மற்றும் தேவைப்படும் நவீன சக்தி அமைப்புகளுக்கு சிறந்த தேர்வாக அமைகின்றன குறைந்த வாழ்க்கை சுழற்சி செலவுகள்.
