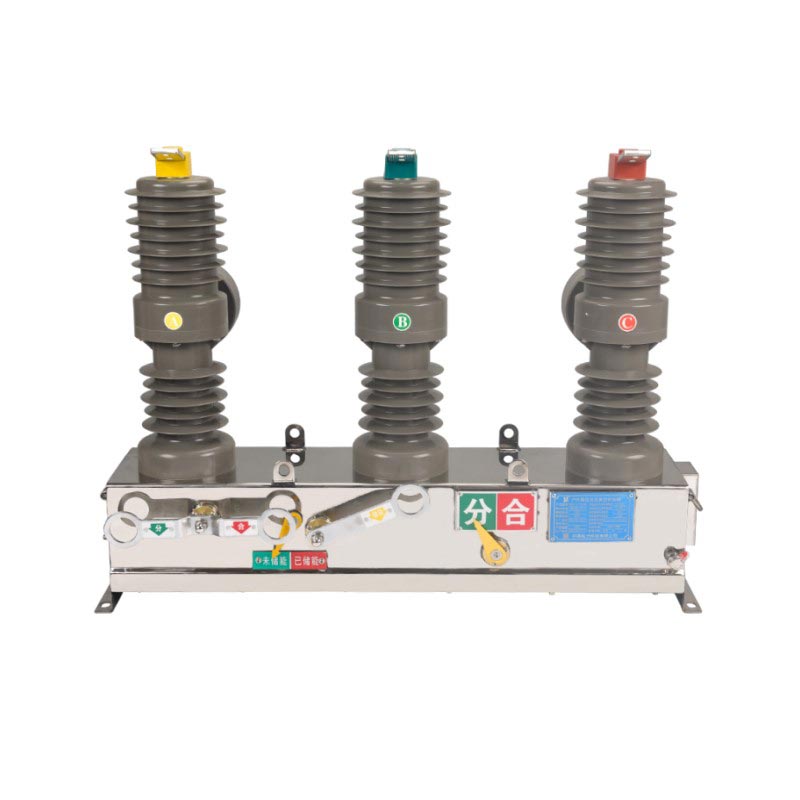

Usune ZW32-12 11 kV Pole Mounted Vacuum Circuit Breaker என்பது வெளிப்புற துருவத்தில் பொருத்தப்பட்ட வெற்றிட சர்க்யூட் பிரேக்கர் ஆகும். குறிப்பாக 10kV–12kV மின் விநியோக அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இது அதிக நம்பகத்தன்மை கொண்ட வெற்றிட குறுக்கீட்டைப் பயன்படுத்துகிறது பரிதி அணைத்தல், துல்லியமாகவும் பாதுகாப்பாகவும் பல்வேறு மின்னோட்டங்களை ஆன் மற்றும் ஆஃப் செய்தல். அதன் வலுவான இயந்திர அமைப்பு ஆதரிக்கிறது அடிக்கடி செயல்படுவது மற்றும் மீண்டும் மீண்டும் மாறுதல் தேவைப்படும் காட்சிகளுக்கு ஏற்றது.
- மதிப்பிடப்பட்ட மின்னழுத்தம்: 12kV (10kV/11kV அமைப்புகளுடன் இணக்கமானது)
- அதிர்வெண்: 50/60Hz
- கட்டங்களின் எண்ணிக்கை: மூன்று கட்ட ஏசி
- காப்பு: வெளிப்புற தர எதிர்ப்பு வயதான மற்றும் அரிப்பை-எதிர்ப்பு பொருட்கள்
- செயல்பாட்டு முறை: கையேடு/எலக்ட்ரிக், அறிவார்ந்த கட்டுப்படுத்திகளுடன் இணக்கமானது
- வேகமான வெற்றிட வளைவை அணைக்கும் வேகம், குறுகிய உடைக்கும் நேரம் மற்றும் அதிக செயல்பாட்டு நிலைத்தன்மை;
- சிறந்த ஷார்ட் சர்க்யூட் உடைக்கும் திறன், கோடுகள் மற்றும் உபகரணங்களை திறம்பட பாதுகாக்கிறது;
- நீண்ட இயந்திர மற்றும் மின்சார வாழ்க்கை, அடிக்கடி செயல்படும் காட்சிகளுக்கு ஏற்றது.

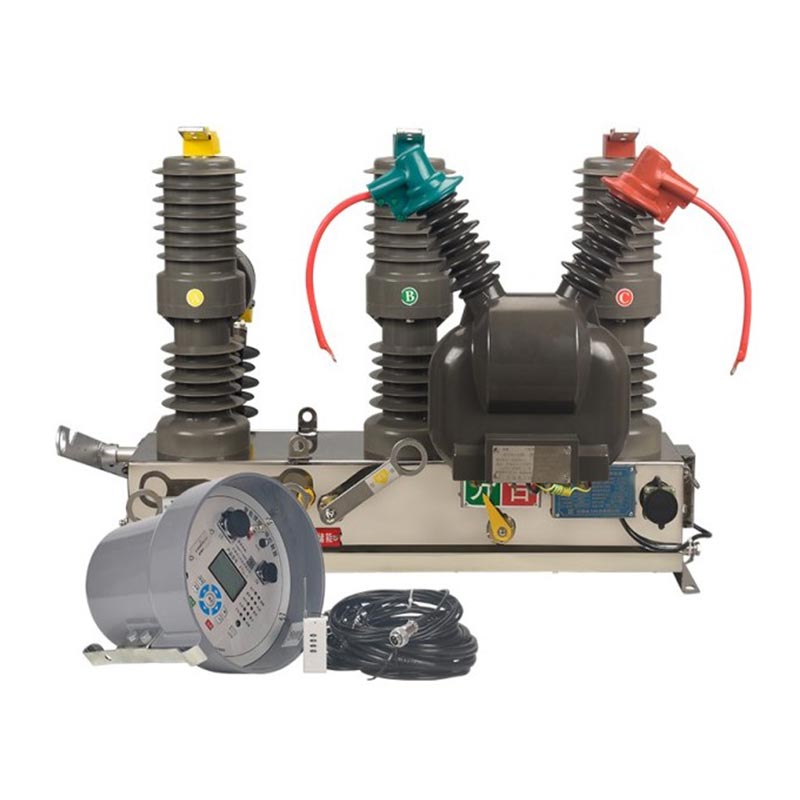

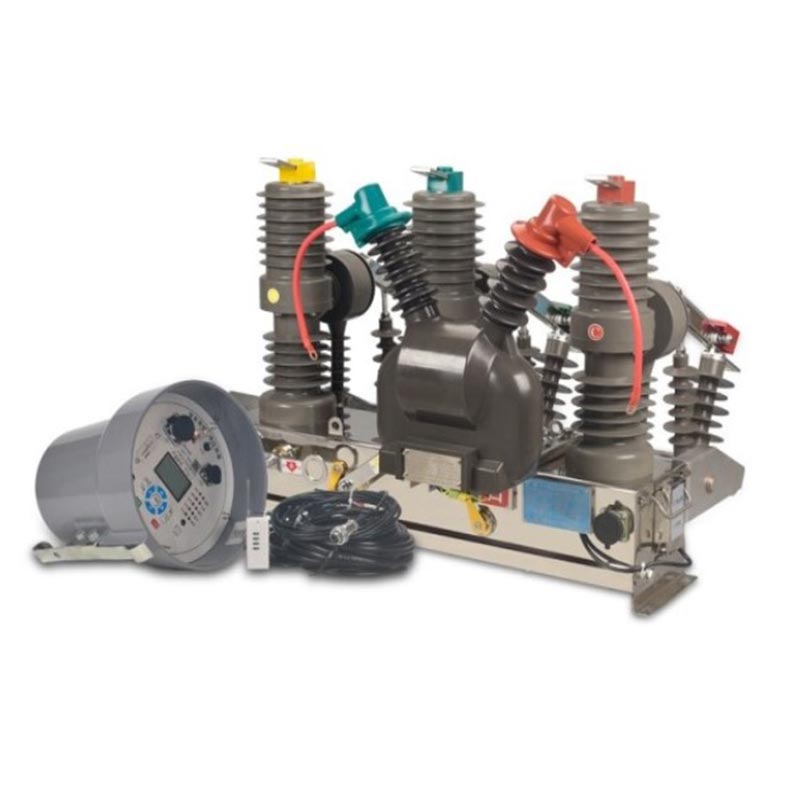

Usune நுண்ணறிவு கட்டுப்படுத்தியுடன் இணைக்கப்படும்போது, அது ஒரு தானியங்கி மறுசீரமைப்பை உருவாக்கலாம்,
- ரிமோட் கண்ட்ரோல்: டிஸ்பாட்ச் சென்டர் மூலம் ரிமோட் திறப்பு மற்றும் மூடும் செயல்பாடு;
- டெலிமெட்ரி: மின்னோட்டம், மின்னழுத்தம், சக்தி மற்றும் ஆற்றல் தரவுகளின் நிகழ்நேர கண்காணிப்பு;
- ரிமோட் சிக்னலிங்: உபகரணங்களின் நிலை, அலாரம் மற்றும் தவறு பற்றிய தகவல்களை செயலில் தெரிவிக்கிறது;
- ரிமோட் சரிசெய்தல்: ஆன்லைன் அமைப்பு மற்றும் பாதுகாப்பு அளவுருக்களின் மாற்றம்.
- முழுமையாக மூடப்பட்ட IP54+ பாதுகாப்பு மதிப்பீடு, தூசி, மழை, மற்றும் ஒடுக்க-ஆதாரம்;
-40℃ முதல் +70℃ வரையிலான சூழல்களில் நிலையான செயல்பாடு, உப்பு தெளிப்பு, ஈரப்பதம் மற்றும் மாசுபாடு ஆகியவற்றை எதிர்க்கும்;
- சிறிய அமைப்பு, கம்பத்தில் ஏற்றக்கூடியது, நிறுவ எளிதானது மற்றும் குறைந்தபட்ச பராமரிப்பு தேவைப்படுகிறது.
சீனாவின் அன்ஹுய் மாகாணத்தில் ரூரல் பவர் கிரிட் ஆட்டோமேஷன் மேம்படுத்தல் திட்டம்
கிராமப்புற மின் கட்டங்களில் அடிக்கடி ஏற்படும் தற்காலிக தவறுகள் (மின்னல் தாக்குதல்கள், மர தொடர்பு), மெதுவான தவறு தனிமைப்படுத்தும் வேகம் மற்றும் ஒரு பெரிய அளவிலான மின்வெட்டு அதிக ஆபத்து.
10kV மேல்நிலைக் கோடுகளுக்கு 120 Usune ZW32-12 ரீக்ளோசர்களை புத்திசாலித்தனமான கன்ட்ரோலர்களுடன் துருவத்தில் பொருத்தப்பட்ட ரீக்ளோசர்களாகப் பயன்படுத்தவும்.
- ஃபால்ட் ஐசோலேஷன்: ஷார்ட் சர்க்யூட் ஃபால்ட்களுக்கு 50 மி.ஸிற்குள் தானாக ட்ரிப்பிங், 1 நிமிடத்தில் பவர் ரிஸ்டோர்ஸ்
தவறான பகுதிகள்;
- நிலையற்ற தவறுகளை நீக்குதல்: தானியங்கி மறு மூடல் 85% தற்காலிக மின் தடைகளை நீக்குகிறது;
- ரிமோட் மேனேஜ்மென்ட்: "நான்கு ரிமோட்" செயல்பாடுகள் ஆன்-சைட் இன்ஸ்பெக்ஷன் பணிச்சுமையை 60% குறைக்கிறது மற்றும் அனுப்புதலை மேம்படுத்துகிறது
செயல்திறன் 70%;
- நம்பகத்தன்மை: இரண்டு ஆண்டுகளுக்கும் மேலான செயல்பாட்டிற்குப் பிறகு, தோல்விகளுக்கு இடையிலான சராசரி நேரம் (MTBF) >85,000 மணிநேரம் பெரிய தவறுகள் ஏதுமின்றி, 30,000க்கும் மேற்பட்ட கிராமப்புற பயனர்களுக்கு மின் விநியோக நம்பகத்தன்மையை மேம்படுத்துகிறது.
| பொருள் | அலகு | அளவுருக்கள் | ||
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12 | ||
| மதிப்பிடப்பட்ட காப்பு நிலை | 1 நிமிட மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும் | உலர் சோதனை | கே.வி | 42;48 |
| ஈரமான சோதனை | 34 | |||
| மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் (உச்ச மதிப்பு) | 75;85 | |||
| மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 | ||
| மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630 | ||
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் டிராப் அவுட் கரண்ட் | kA | 12.5/16/20 | ||
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக் மற்றும் க்ளோஸ் கரண்ட்(உச்சம்) | kA | 50 | ||
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 50 | ||
| 4S 4s மதிப்பிடப்பட்ட குறுகிய நேரம் மின்னோட்டத்தைத் தாங்கும் | kA | 20 | ||
| மதிப்பிடப்பட்ட செயல்பாட்டு வரிசை | 0-0.3s-C0-180s-0 | |||
| மூடு பிரேக் நேரம்/பிரேக் வால்வு நேரம் | ms | 25~50/15~50 | ||
| மதிப்பிடப்பட்ட குறுகிய இடைவெளி மின்னோட்டத்திற்கான இடைவேளை நேரங்கள் | நேரங்கள் | 30 | ||
| இயந்திர வாழ்க்கை | நேரங்கள் | 10000 | ||
| 1 நிமிட மின் அதிர்வெண் கட்டுப்பாட்டு சுற்று மற்றும் துணை சுற்று மின்னழுத்தத்தை தாங்கும் | V | 2000 | ||
| மதிப்பிடப்பட்ட வேலை மின்னழுத்தம் மற்றும் துணை மின்சுற்று மதிப்பிடப்பட்ட மின்னழுத்தம் | V | DC220/AC220 | ||
| ஓவர் கரண்ட் ட்ரிப்பர் | மதிப்பிடப்பட்ட மின்னோட்டம் | A | 5 | |
| ட்ரிப்பிங் தற்போதைய உண்மைத்தன்மை | % | ±10 | ||
A: அதன் வெற்றிட குறுக்கீடு குறைந்த தொடர்பு உடைகள் மற்றும் நீண்ட மின் ஆயுளைக் கொண்டுள்ளது; அதன் துல்லியமான வசந்த இயக்க முறைமை அதிக இயந்திர நிலைத்தன்மையைக் கொண்டுள்ளது (இயந்திர செயல்பாடு எண்ணிக்கை ≥10,000 மடங்கு); அதன் பொருட்கள் மற்றும் அமைப்பு சோர்வு-எதிர்ப்பு, தொடர்ச்சியான செயல்பாடுகளின் போது நிலையான செயல்திறனைப் பராமரித்தல், அடிக்கடி பயன்படுத்துவதற்கு ஏற்றது மின்தேக்கி வங்கிகள் மற்றும் தொழில்துறை கோடுகள் போன்ற மாறுதல் காட்சிகள்.
A: RS-485 அல்லது வயர்லெஸ் (4G/LoRa) வழியாக ZW32-12 ஐ Usune FTU கட்டுப்படுத்தியுடன் இணைக்கவும். கட்டுப்படுத்தி சாதனத்தை சேகரிக்கிறது தரவு, முதன்மை நிலையத்துடன் தொடர்பு கொள்கிறது மற்றும் தொலை கட்டளைகளை செயல்படுத்துகிறது, அதன் மூலம் ரிமோட் கண்ட்ரோலை அடைகிறது, நிகழ்நேர டெலிமெட்ரி, ஸ்டேட்டஸ் ரிமோட் சிக்னலிங் மற்றும் ஆன்லைன் ரிமோட் சரிசெய்தல் செயல்பாடுகள்.
ப: இந்த தயாரிப்பு கிட்டத்தட்ட பராமரிப்பு இல்லாதது. வழக்கமான சோதனைகள் பரிந்துரைக்கப்படுகின்றன:
- ஒவ்வொரு 1-2 வருடங்களுக்கும்: முத்திரைகள், ஃபாஸ்டென்சர்கள் மற்றும் காப்பு செயல்திறனை சரிபார்க்கவும்;
- ஒவ்வொரு 2-3 வருடங்களுக்கும்: வெற்றிட குறுக்கீட்டின் நேர்மையை சரிபார்த்து, தொடர்பு எதிர்ப்பை அளவிடவும்;
- ஒவ்வொரு 5 வருடங்களுக்கும்: இயந்திர மற்றும் மின் செயல்திறனின் விரிவான அளவுத்திருத்தத்தை செய்யவும். உசுனே வழங்குகிறது
வாழ்நாள் முழுவதும் தொழில்நுட்ப ஆதரவு மற்றும் பயிற்சி சேவைகள்.
Usune ZW32-12 11 KV Pole Mounted Vacuum Circuit Breaker சிறந்த செயல்திறன், அறிவார்ந்த செயல்பாடு, மற்றும் ஆயுள். சீனாவில் ஒரு முன்னணி உற்பத்தியாளராக, Usune நம்பகமான தயாரிப்பு தரத்தை உறுதிசெய்கிறது, நகர்ப்புறத்திற்கு ஏற்றது மற்றும் கிராமப்புற மின் கட்டங்கள், தொழில்துறை பூங்காக்கள் மற்றும் புதிய ஆற்றல் அமைப்புகள், இது நவீன சக்தியில் விருப்பமான உபகரணமாக அமைகிறது விநியோக புலம். அதன் முதிர்ந்த கள பயன்பாட்டு அனுபவம் மற்றும் விரிவான தொழில்நுட்ப ஆதரவுடன், Usune உள்ளது உலகளாவிய ஆற்றல் உள்கட்டமைப்பு துறையில் நம்பகமான சப்ளையர் மற்றும் உற்பத்தியாளர் ஆக.
