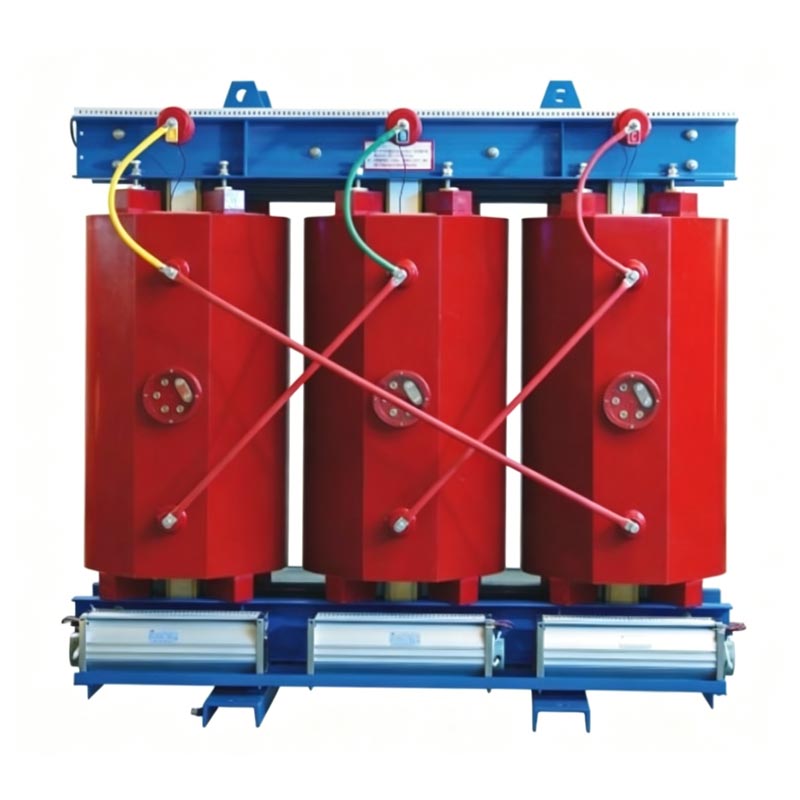

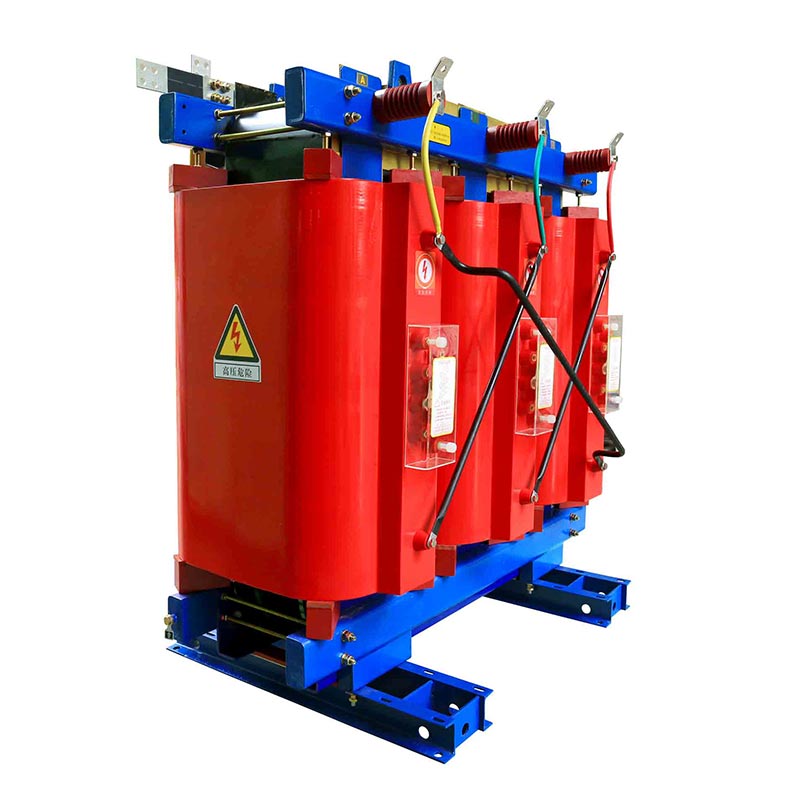

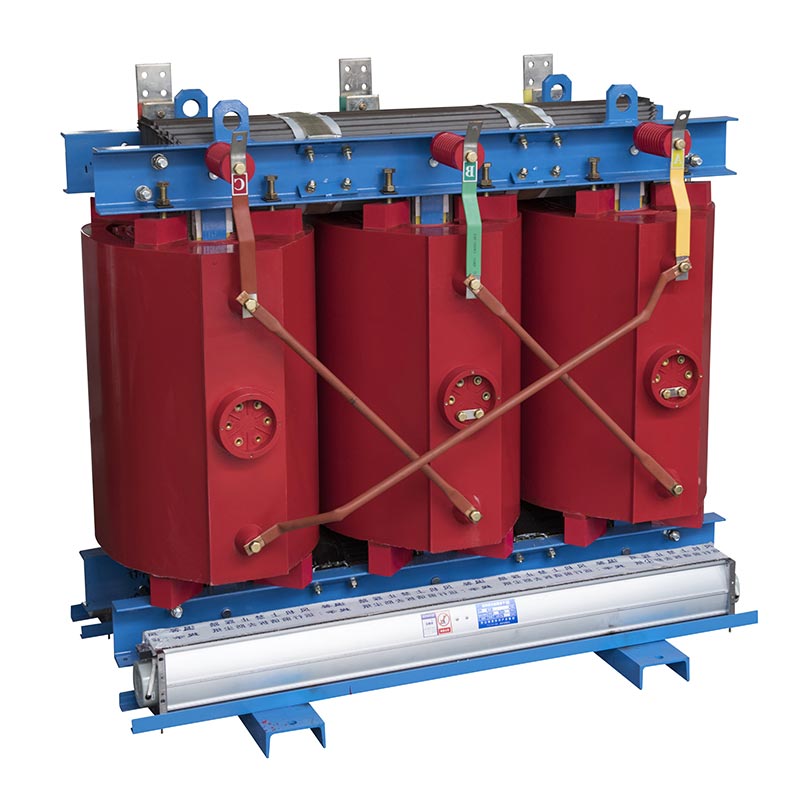

13.8kV 250kVA உலர் வகை விநியோக மின்மாற்றி

Usune Electric இன் 13.8kV 250kVA உலர் வகை விநியோக மின்மாற்றி என்பது எண்ணெய் இல்லாத மின்சார விநியோக அலகு ஆகும். அதன் முறுக்குகள் ஒரு வெற்றிட-வார்ப்பு எபோக்சி பிசின் அமைப்பைக் கொண்டுள்ளது, காப்பு மற்றும் வெப்பச் சிதறலுக்கு காற்றை நம்பியிருக்கிறது, இதன் மூலம் முழுமையாக எண்ணெய் கசிவுகள், தீ மற்றும் வெடிப்புகள் போன்ற எண்ணெயில் மூழ்கிய மின்மாற்றிகளுடன் தொடர்புடைய பாதுகாப்பு அபாயங்களை நீக்குதல்.

உட்புற மின் விநியோக திட்டங்களுக்கான நம்பகமான உலகளாவிய சப்ளையர் என, Usune முக்கிய மற்றும் முறுக்குகளை மேம்படுத்தியுள்ளது. குறைந்த இழப்புகள், குறைந்த இரைச்சல் மற்றும் குறைந்த பகுதி வெளியேற்றத்தை அடைய கட்டமைப்புகள். அலகு அதிக ஈரப்பதத்தை தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது. தூசி, மற்றும் மூடப்பட்ட நிலத்தடி இயக்க சூழல்கள். இதற்கு எண்ணெய் தடுப்புக் குழிகள் அல்லது தீ-மதிப்பீடு செய்யப்பட்ட தனிமைப்படுத்தல் தேவையில்லை அறைகள், நிலையான, நீண்ட கால மின்னழுத்த மாற்றத்திற்கான பாதுகாப்பான, சூழல் நட்பு தீர்வை வழங்குகிறது. திறன் வரம்புடன் 30–2500kVA, தயாரிப்பு உலகளாவிய வணிக, மருத்துவம், இரயில் போக்குவரத்து மற்றும் மின்சார விநியோக அமைப்புகளுடன் இணக்கமானது தொழில்துறை வசதிகள்.

விண்ணப்ப காட்சிகள்

13.8kV 250kVA உலர் வகை விநியோக மின்மாற்றி வணிக வளாகங்கள், அலுவலக கட்டிடங்கள், மருத்துவமனைகள், கல்வி நிறுவனங்கள், உற்பத்தி ஆலைகள், சுரங்கப்பாதை துணை மின்நிலையங்கள் மற்றும் உட்புற மின் விநியோகம் தேவைப்படும் இடம் உயர் தீ பாதுகாப்பு தரநிலைகள்.

ஏழு முக்கிய நன்மைகள்

1. தீ மற்றும் வெடிப்பு எதிர்ப்பு; உயர் பாதுகாப்பு

முறுக்குகள் உயர்-வெப்பநிலையை எதிர்க்கும் காப்புப் பொருட்களைப் பயன்படுத்துகின்றன, மேலும் அலகுக்கு இன்சுலேடிங் எண்ணெய் இல்லை. அது அதிக சுமை தவறுகளின் போது தீ பிடிக்காது, வெடிக்காது அல்லது திரவத்தை கசிய விடாது, கூடுதல் தீ-மதிப்பீடு தேவையை நீக்குகிறது தனிமை அறைகள்.

2. சுற்றுச்சூழல் நட்பு மற்றும் மாசு இல்லாதது

எண்ணெய் மாசுபாட்டின் ஆபத்து இல்லை, சாதாரண செயல்பாட்டின் போது அல்லது பிழையின் போது தீங்கு விளைவிக்கும் வாயுக்கள் வெளியிடப்படுவதில்லை நிபந்தனைகள். இது எண்ணெய் சுத்திகரிப்பு வசதிகள் இல்லாமல், சுற்றுச்சூழல் தரநிலைகளை பூர்த்தி செய்யாமல் நேரடியாக வீட்டிற்குள் நிறுவப்படலாம் பசுமை கட்டிடங்கள் மற்றும் மருத்துவ வசதிகள்.

3. குறைந்த இரைச்சல் மற்றும் குறைந்த பகுதி வெளியேற்றம்

உகந்த மைய மற்றும் முறுக்கு கட்டமைப்புகள் குறைந்த செயல்பாட்டு அதிர்வு மற்றும் இரைச்சலை ஏற்படுத்துகின்றன. பகுதியின் சிறந்த கட்டுப்பாடு வெளியேற்ற அளவுகள் காப்பு வயதானதை குறைக்கிறது மற்றும் அலகு ஒட்டுமொத்த சேவை வாழ்க்கையை நீட்டிக்கிறது.

4. குறைந்த இழப்பு மற்றும் ஆற்றல் திறன்

இரும்பு கோர் உயர் தர சிலிக்கான் எஃகு தாள்களைப் பயன்படுத்துகிறது, இதன் விளைவாக குறைந்த சுமை மற்றும் சுமை இழப்புகள் ஏற்படுகின்றன; நீண்ட கால செயல்பாடு கட்டிடங்கள் மற்றும் தொழிற்சாலைகளுக்கான மின்சார செலவைக் கணிசமாகக் குறைக்கிறது.

5. பராமரிப்பு-இலவசம்

காற்று-இன்சுலேடட், ஏர்-குளிரூட்டப்பட்ட கட்டமைப்பைக் கொண்டுள்ளது, இது குறிப்பிட்ட கால இடைவெளியில் இன்சுலேஷன் எண்ணெய் மாற்றத்தின் தேவையை நீக்குகிறது அல்லது சோதனை; ஒரு எளிய வழக்கமான தூசி மட்டுமே தேவைப்படுகிறது, செயல்பாட்டிற்கான உழைப்பு மற்றும் பொருள் செலவுகளை கடுமையாக குறைக்கிறது பராமரிப்பு.

6. வலுவான சுற்றுச்சூழல் தழுவல்

-20°C முதல் +40°C வரையிலான சுற்றுப்புற வெப்பநிலை, உயரம் ≤1000m, மற்றும் ஈரப்பதம் ≤95% (ஒடுக்காதது) ஆகியவற்றுக்கு ஏற்றது. ஈரப்பதம் மற்றும் தூசி-எதிர்ப்பு, இது நிலத்தடி இடங்கள் மற்றும் ஈரப்பதமான கடலோர தொழிற்சாலை சூழல்களுக்கு ஏற்றதாக அமைகிறது.

7. சிறிய அமைப்பு மற்றும் எளிதான நிறுவல்

அதே திறனுக்கு சிறிய அளவு மற்றும் குறைந்த எடை; மின் விநியோக அறையில் குறைந்தபட்ச இடத்தை ஆக்கிரமித்துள்ளது, போக்குவரத்து மற்றும் ஏற்றுதல் ஆகியவற்றை எளிதாக்குகிறது மற்றும் ஆன்-சைட் சிவில் இன்ஜினியரிங் பணியின் நோக்கத்தை குறைக்கிறது.

வேலை செய்யும் கொள்கை

Usune 13.8kV 250kVA உலர் வகை விநியோக மின்மாற்றி மின்காந்த தூண்டல் கொள்கையின் அடிப்படையில் செயல்படுகிறது:

1.மாற்று மின்னோட்டம் (ஏசி) உயர் மின்னழுத்த முதன்மை முறுக்கிற்குள் செலுத்தப்பட்டு, அதற்குள் மாற்று காந்தப் பாய்வை உருவாக்குகிறது. இரும்பு கோர்;
2. மாற்று காந்தப் பாய்வு இரண்டாம் நிலை முறுக்கு வழியாக செல்கிறது, குறைந்த மின்னழுத்தத்தில் மின்னோட்ட சக்தியைத் தூண்டுகிறது மின்காந்த தூண்டல் வழியாக சுருள்;
3. 13.8kV மற்றும் 0.4kV இடையேயான மின்னழுத்த மாற்றம் முதன்மை மற்றும் இடையே உள்ள திருப்பங்களின் விகிதத்தின் அடிப்படையில் அடையப்படுகிறது இரண்டாம் நிலை முறுக்குகள், சக்தி பரிமாற்றத்தை செயல்படுத்துகிறது.

எண்ணெயில் மூழ்கிய மின்மாற்றிகளில் இருந்து முக்கிய வேறுபாடு: காற்று மட்டுமே காப்பு மற்றும் வெப்பச் சிதறலுக்கான ஒரே ஊடகமாக செயல்படுகிறது. முறுக்குகள் மற்றும் இரும்பு கோர்; திரவ இன்சுலேடிங் எண்ணெய் இல்லை. இது வெப்பச் சிதறலுக்கு இயற்கையான காற்று குளிர்ச்சியை நம்பியுள்ளது (அதிக சுமை நிலைமைகளுக்குக் கட்டாயக் காற்று விசிறிகள் கிடைக்கின்றன), பாதுகாப்பான மற்றும் நிலையான சக்தி மாற்றத்தை உறுதி செய்கிறது.

நிலையான தொழில்நுட்ப அளவுருக்கள்

1. மின் அளவுருக்கள்

2. செயல்படும் சுற்றுச்சூழல் அளவுருக்கள்

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

நிஜ உலக திட்ட விண்ணப்ப வழக்கு

வழக்கு 1: தென்கிழக்கு ஆசிய நகர்ப்புற மெட்ரோவிற்கான நிலத்தடி துணை மின்நிலைய திட்டம்

நிலத்தடி விநியோக அறை மூடப்பட்டது மற்றும் கடுமையான தீ பாதுகாப்பு தேவைகளுடன் ஈரப்பதமானது; தேர்ந்தெடுக்கப்பட்ட திட்டம் Usune 250kVA உலர் வகை மின்மாற்றி. இது எண்ணெய் கசிவு அல்லது பகுதியளவு இல்லாமல் மூன்று ஆண்டுகளாக தொடர்ந்து இயங்குகிறது டிஸ்சார்ஜ் அலாரங்கள், எண்ணெய் நிரப்பப்பட்ட மின்மாற்றிகளுடன் தொடர்புடைய நிலத்தடி தீ அபாயத்தை நீக்குதல் மற்றும் குறைத்தல் வழக்கமான பராமரிப்பு பணிச்சுமை 90%.

வழக்கு ஆய்வு 2: லத்தீன் அமெரிக்காவில் உள்ள ஒரு உயர்மட்ட மருத்துவமனைக்கான மின் விநியோக அமைப்பு

கருவி இயக்க அறைகள், ICUகள் மற்றும் மருத்துவ இமேஜிங் அமைப்புகளுக்கு சக்தி அளிக்கிறது. அதன் எண்ணெய் இல்லாத வடிவமைப்பு தீ அபாயங்களை நீக்குகிறது மருத்துவ பகுதிகளில்; குறைந்த இரைச்சல் செயல்பாடு நோயாளியின் வசதியை உறுதி செய்கிறது, அதே நேரத்தில் பராமரிப்பு இல்லாத வடிவமைப்பு குறைக்கிறது மருத்துவமனையின் மின் பராமரிப்பு ஊழியர்களுக்கு பணிச்சுமை.

வழக்கு ஆய்வு 3: துல்லியமான மின்னணு உபகரண உற்பத்தி ஆலை (உள்நாட்டு)

பல Usune 250kVA ஐப் பயன்படுத்தி, அதிக தூசி நிறைந்த சூழலில் 24 மணிநேரமும் முழு சுமையுடன் இந்த பட்டறை இயங்குகிறது. தானியங்கு உற்பத்தி வரிகளை ஆதரிக்கும் மின்மாற்றிகள். குறைந்த இழப்பு கோர்கள் மின்சார செலவுகளை குறைக்கின்றன, சிறிய தடம் மின்சார விநியோக அறையில் இடத்தை சேமிக்கிறது, மற்றும் தூசி-தடுப்பு காப்பு துல்லியமாக நிலையான மின்சாரம் வழங்குவதை உறுதி செய்கிறது உபகரணங்கள்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune 13.8kV 250kVA உலர் வகை விநியோக மின்மாற்றியை வெளியில் நிறுவ முடியுமா?

A: நிலையான மாதிரிகள் உட்புற நிறுவலுக்கு மட்டுமே வடிவமைக்கப்பட்டுள்ளன. இருப்பினும், வெளிப்புற நிறுவல் தேவைப்பட்டால், உசுனே பாதுகாப்பான வெளிப்புற செயல்பாட்டை உறுதி செய்வதற்காக IP54-மதிப்பிடப்பட்ட வெளிப்புற உறைகளுடன் தனிப்பயனாக்கப்பட்ட தீர்வுகளை வழங்குகிறது.

Q2: காஸ்ட்-ரெசின் உலர் வகை மின்மாற்றிகளுக்கும் தரநிலைக்கும் இடையே உள்ள காப்பு செயல்திறனில் என்ன வித்தியாசம் காற்று-இன்சுலேட்டட் உலர் வகை மின்மாற்றிகள்?

A: Usune முறுக்குகள் வெற்றிட-வார்ப்பு எபோக்சி பிசின் கொண்டுள்ளது, இது திடமான காப்பு வழங்குகிறது. இதனால் பகுதியளவு வெளியேற்றம் ஏற்படுகிறது திறந்த-முறுக்கு உலர்-வகை மின்மாற்றிகளின் அளவீடுகள், அத்துடன் மேம்படுத்தப்பட்ட ஈரப்பதம் மற்றும் தூசி ஆகியவற்றை விட மிக உயர்ந்தவை. எதிர்ப்பு, நிலத்தடி வசதிகள், மருத்துவமனைகள் மற்றும் அதிக ஈரப்பதம் போன்ற கடுமையான சூழல்களுக்கு அவற்றை சிறந்ததாக ஆக்குகிறது பகுதிகள்.

Q3: 250kVA மாதிரியை பல்வேறு தேசிய மின் கட்டங்களுக்கு ஏற்றவாறு மின்னழுத்த ஒழுங்குமுறை திட்டங்களுடன் தனிப்பயனாக்க முடியுமா?

ப: ஆம். மின்னழுத்தத்திற்கு இடமளிக்க உயர் மின்னழுத்த பக்கத்தில் தனிப்பயனாக்கப்பட்ட ஆஃப்-சர்க்யூட் டேப் சேஞ்சர்களை Usune ஆதரிக்கிறது பல்வேறு தேசிய கட்டங்களில் ஏற்ற இறக்கங்கள்; அலகுகள் 50Hz மற்றும் 60Hz அதிர்வெண்களுடன் இணக்கமாக உள்ளன மற்றும் சக்தியை சந்திக்கின்றன ஆசியா, அமெரிக்கா மற்றும் ஐரோப்பா முழுவதும் விநியோக தரநிலைகள்.
