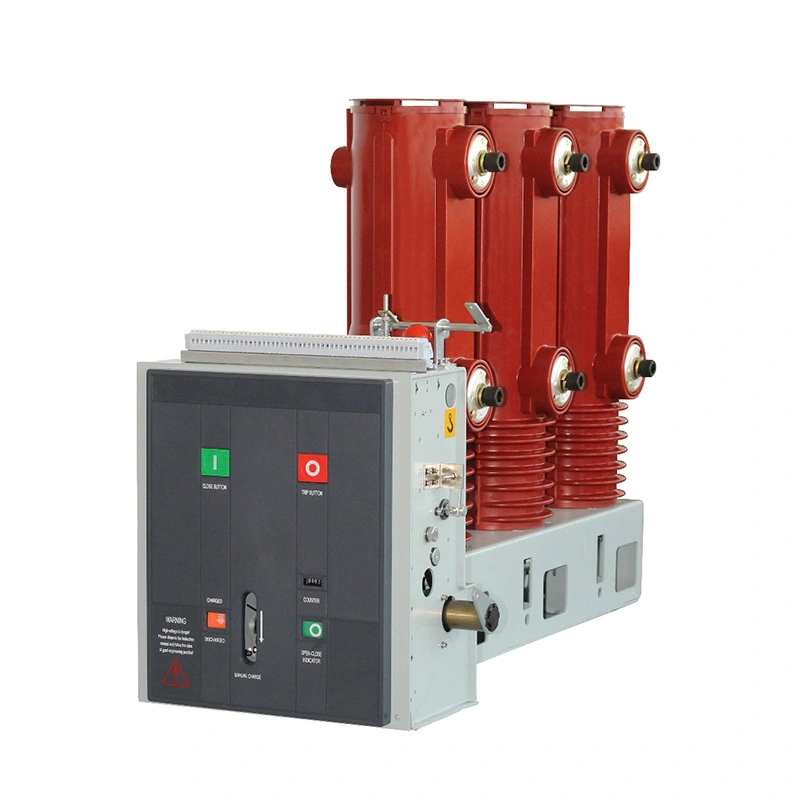

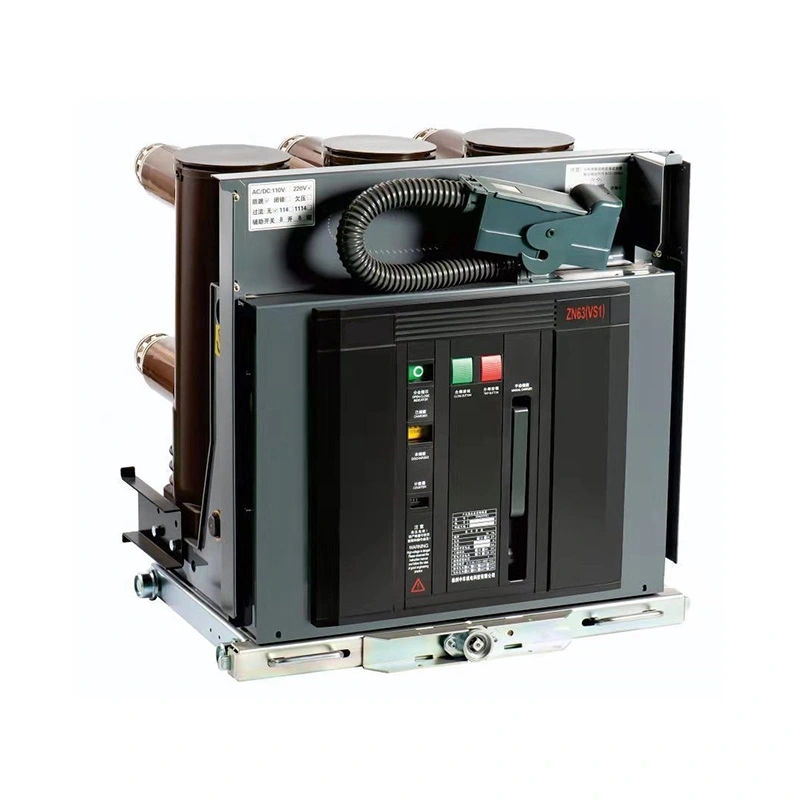

Usune 36 kV உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் தேவைப்படும் மின் விநியோக பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது நிலையான குறுக்கீடு செயல்திறன், நெகிழ்வான கட்டமைப்பு மற்றும் நம்பகமான கட்டுப்பாடு தேவை. உகந்த VS1 உடன் கட்டமைப்பு வடிவமைப்பு, மேம்பட்ட வெற்றிட குறுக்கீடு தொழில்நுட்பம் மற்றும் விருப்ப அறிவார்ந்த பாதுகாப்பு செயல்பாடுகள், தி தயாரிப்பு நவீன உயர் மின்னழுத்த மாறுதல் அமைப்புகளுக்கு நம்பகமான தீர்வை வழங்குகிறது.
உயர் மின்னழுத்த சுவிட்ச் கியர் திட்டங்களுக்கு, இயந்திர பரிமாணங்கள் மற்றும் அமைச்சரவை இணக்கத்தன்மை ஆகியவை முக்கியமான காரணிகளாகும். உபகரணங்கள் தேர்வு.

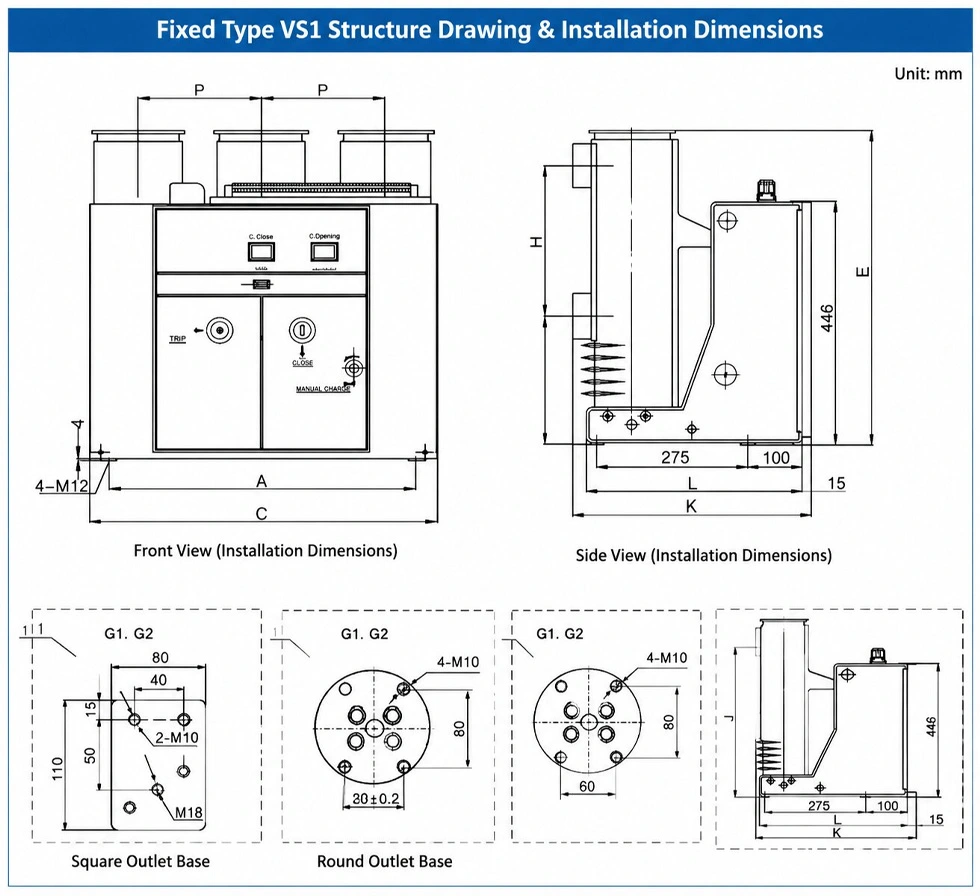

நிலையான வகை VS1 அமைப்பு உகந்த நிறுவல் பரிமாணங்களுடன் வடிவமைக்கப்பட்டுள்ளது, இது பொறியாளர்களை ஒருங்கிணைக்க அனுமதிக்கிறது. மதிப்பிடப்பட்ட தற்போதைய தேவைகளுக்கு ஏற்ப வெவ்வேறு கேபினட் உள்ளமைவுகளாக உடைக்கிறது.
நிலையான கட்டமைப்பு பல்வேறு அமைச்சரவை அகலங்கள் மற்றும் தற்போதைய நிலைகளை ஆதரிக்கிறது, பல்வேறு நெகிழ்வுத்தன்மையை வழங்குகிறது மின் அமைப்பு வடிவமைப்புகள்.
| அமைச்சரவை அகலம் | மதிப்பிடப்பட்ட மின்னோட்டம் | முக்கிய பரிமாண பண்புகள் |
| 800மிமீ | 630A-1600A | நடுத்தர மின்னோட்டம் பயன்பாடுகளுக்கான சிறிய அமைப்பு |
| 1000மிமீ | 630A-1600A | பெரிய அமைச்சரவை அமைப்புகளுக்கு ஏற்றது |
| 1000மிமீ | 1600A-5000A | அதிக தற்போதைய தேவைகளுக்காக வடிவமைக்கப்பட்டுள்ளது |
உகந்த இயந்திர தளவமைப்பு சாதனங்களின் ஒருங்கிணைப்பை மேம்படுத்தும் போது நிறுவல் சிரமங்களைக் குறைக்க உதவுகிறது உயர் மின்னழுத்த சுவிட்ச் கியர்.
திட்ட நிறுவலின் போது பொறியியல் மாற்றங்களைக் குறைப்பதற்கு துல்லியமான பரிமாணப் பொருத்தம் முக்கியமானது.

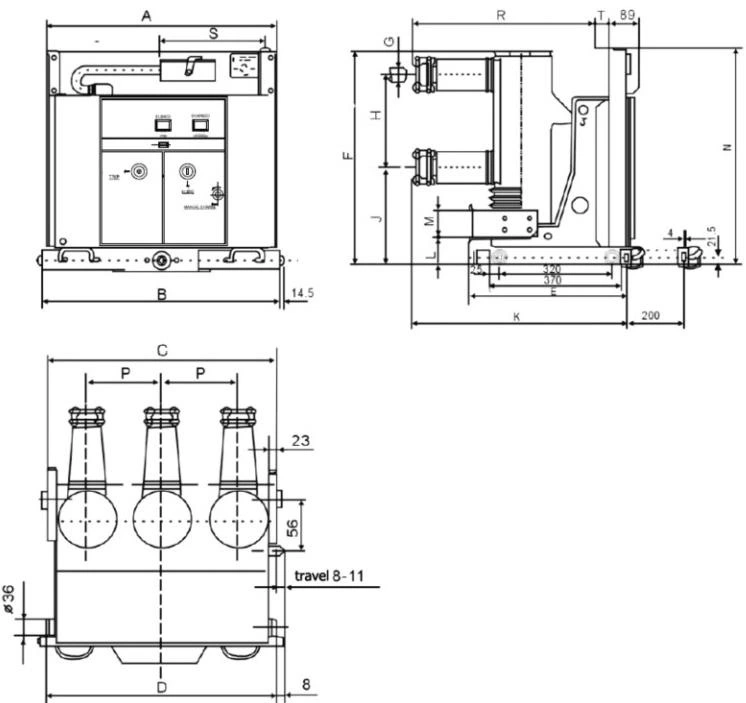

VS1 தொடர் நிறுவல் பரிமாணங்களை மவுண்டிங் பொசிஷன், டெர்மினல் ஏற்பாடு மற்றும் உட்பட வழங்குகிறது அமைச்சரவை இடைமுக தேவைகள்.
| அளவுரு | 800மிமீ அமைச்சரவை | 1000மிமீ அமைச்சரவை |
| தற்போதைய வரம்பு மதிப்பிடப்பட்டது | 630A-1600A | 630A-5000A |
| விண்ணப்ப வகை | நிலையான நிறுவல் | நிலையான நிறுவல் |
| கட்டமைப்பு வடிவமைப்பு | சிறிய கட்டமைப்பு | அதிக திறன் கொண்ட கட்டமைப்பு |
இந்த தரப்படுத்தப்பட்ட வடிவமைப்பு வாடிக்கையாளர்களுக்கு கணினி திறன் மற்றும் அமைச்சரவைக்கு ஏற்ப பொருத்தமான உள்ளமைவுகளைத் தேர்ந்தெடுக்க அனுமதிக்கிறது தேவைகள்.
கட்டுப்பாட்டு அமைப்பு உயர் மின்னழுத்த மாறுதல் கருவிகளின் இயக்க நம்பகத்தன்மையை நேரடியாக பாதிக்கிறது.
Usune 36 kV உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் ஒரு தொழில்முறை கட்டுப்பாட்டு சுற்று வடிவமைப்பை விருப்பத்துடன் ஏற்றுக்கொள்கிறது மூடும் சுருள், திறப்பு சுருள், துணை சுவிட்சுகள், தடுப்புச் சுருள், மோட்டார் ஆற்றல் சேமிப்பு அமைப்பு மற்றும் அதிக மின்னோட்டம் ட்ரிப்பிங் சுருள்.
| கூறு | செயல்பாடு |
| தலைமையகம் மூடும் சுருள் | பிரேக்கர் மூடும் செயல்பாட்டைக் கட்டுப்படுத்துகிறது |
| TQ திறப்பு சுருள் | பிரேக்கர் திறப்பு செயல்பாட்டைக் கட்டுப்படுத்துகிறது |
| எம் மோட்டார் | ஆற்றல் சேமிப்பு செயல்பாட்டை வழங்குகிறது |
| S1 துணை சுவிட்ச் | ஆற்றல் சேமிப்பு நிலையைக் குறிக்கிறது |
| S8 துணை சுவிட்ச் | சோதனை நிலையைக் குறிக்கிறது |
| S9 துணை சுவிட்ச் | பணி நிலையைக் குறிக்கிறது |
| Y1 தடுக்கும் சுருள் | செயல்பாட்டு பூட்டுதல் பாதுகாப்பை வழங்குகிறது |
| ஒய்7-ஒய்9 ஓவர் கரண்ட் காயில் | அதிக மின்னோட்ட பாதுகாப்பை வழங்குகிறது |
இந்த கட்டமைப்பு பொறியாளர்களை வெவ்வேறு திட்டத் தேவைகளுக்கு ஏற்ப கட்டுப்பாட்டு அமைப்பைத் தனிப்பயனாக்க அனுமதிக்கிறது.
மின் செயல்பாட்டின் போது, மீண்டும் மீண்டும் மூடும் சமிக்ஞைகள் அசாதாரண மாறுதல் செயல்களை ஏற்படுத்தலாம்.
க்ளோசிங் சர்க்யூட்டைத் துண்டிப்பதன் மூலம், விருப்பமான எதிர்-பவுன்ஸ் ரிலே மீண்டும் மீண்டும் மூடும் செயல்பாடுகளைத் தடுக்க உதவுகிறது. மூடும் சமிக்ஞை நீண்ட நேரம் செயலில் இருக்கும்.
இந்த செயல்பாடு இயக்க நிலைத்தன்மையை மேம்படுத்துகிறது மற்றும் இயந்திர இயக்க பொறிமுறையை தேவையில்லாமல் மீண்டும் மீண்டும் செய்யாமல் பாதுகாக்கிறது செயல்கள்.
கட்டுப்பாட்டு நிலைமைகள் திருப்திகரமாக இல்லாதபோது தடுப்பு செயல்பாடு தவறான செயல்பாட்டைத் தடுக்கிறது.
இரண்டாம் நிலை கட்டுப்பாட்டு மின்சாரம் செயல்படுத்தப்படாதபோது அல்லது தேவையான மின்னழுத்த வரம்பை சந்திக்காதபோது, தடுப்பது பொறிமுறையானது பாதுகாப்பற்ற மூடல் செயல்பாடுகளைத் தடுக்கிறது.
இந்த வடிவமைப்பு சிக்கலான உயர் மின்னழுத்த சூழல்களில் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துகிறது.
விருப்பமான ஓவர்-கரண்ட் ட்ரிப்பிங் செயல்பாடு அறிவார்ந்த தவறு பாதுகாப்பை வழங்குகிறது.
கணினி தற்போதைய மின்மாற்றி இரண்டாம் பக்கத்திலிருந்து மூன்று-கட்ட மின்னோட்ட சமிக்ஞைகளைப் பெறுகிறது மற்றும் அவற்றை ஒப்பிடுகிறது முன்னமைக்கப்பட்ட மதிப்புகள். மின்னோட்டம் அமைப்பு மதிப்பை மீறும் போது, பாதுகாப்பு அலகு திறக்க ஒரு பயண சமிக்ஞையை அனுப்புகிறது பிரேக்கர் மற்றும் தவறு பாதுகாப்பு செயல்முறை முடிக்க.
| பாதுகாப்பு செயல்பாடு | விளக்கம் |
| தற்போதைய கண்டறிதல் | A, B, C கட்ட மின்னோட்ட சமிக்ஞைகளை கண்காணிக்கிறது |
| சிக்னல் ஒப்பீடு | முன்னமைக்கப்பட்ட அமைப்புகளுடன் தற்போதைய மதிப்புகளை ஒப்பிடுகிறது |
| பயண வெளியீடு | பிரேக்கர் திறப்பு செயல்பாட்டை செயல்படுத்துகிறது |
| பாதுகாப்பு முடிவு | தவறான மின்னோட்டத்தை பாதுகாப்பாக துண்டிக்கிறது |
வெவ்வேறு திட்டங்களுக்கு வெவ்வேறு கட்டுப்பாட்டு சுற்று ஏற்பாடுகள் தேவைப்படலாம்.
உடன் சேர்க்கைகள் உட்பட வாடிக்கையாளர் தேவைகளின் அடிப்படையில் விருப்பமான வயரிங் உள்ளமைவுகளை தயாரிப்பு ஆதரிக்கிறது எதிர்-பவுன்ஸ் செயல்பாடு, தடுப்பு செயல்பாடு மற்றும் இயக்க சக்தி விருப்பங்கள்.
| கட்டமைப்பு | எதிர்ப்பு பவுன்ஸ் | தடுப்பு செயல்பாடு |
| நிலையான கட்டுப்பாடு | விருப்பமானது | விருப்பமானது |
| பாதுகாப்பு கட்டமைப்பு | கிடைக்கும் | கிடைக்கும் |
| தனிப்பயனாக்கப்பட்ட வயரிங் | திட்டத்தின் தேவைக்கு ஏற்ப | திட்டத்தின் தேவைக்கு ஏற்ப |
நெகிழ்வான வயரிங் வடிவமைப்பு பல்வேறு பாதுகாப்பு மற்றும் ஆட்டோமேஷன் அமைப்புகளுடன் சிறந்த ஒருங்கிணைப்பை அனுமதிக்கிறது.
டிசி பவர் ஆபரேஷனைப் பயன்படுத்தும் போது, கோடு போடப்பட்ட பெட்டி டெர்மினல்களின் துருவமுனைப்பு சீராக இருக்க வேண்டும்.
மோட்டார் வயரிங் துருவமுனைப்பு சரியான ஆற்றல் சேமிப்பு செயல்பாட்டை உறுதி செய்ய குறிப்பிட்ட சுற்று வரைபடத்தை பின்பற்ற வேண்டும்.
வயரிங் வரைபடம் ஆற்றல் சேமிப்பு இல்லாமல் மற்றும் திறந்த நிலையில் சோதனை நிலையின் கீழ் பிரேக்கரைக் குறிக்கிறது.
கட்டுப்பாட்டு அமைப்பின் நம்பகமான செயல்பாட்டிற்கு சரியான வயரிங் அவசியம்.
Usune 36 kV உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் தேவைப்படும் உயர் மின்னழுத்த விநியோக அமைப்புகளுக்காக உருவாக்கப்பட்டது நம்பகமான மாறுதல் செயல்திறன் மற்றும் நீண்ட கால செயல்பாட்டு நிலைத்தன்மை.
அதன் உகந்த இயந்திர அமைப்பு, நம்பகமான வெற்றிட குறுக்கீடு தொழில்நுட்பம் மற்றும் நெகிழ்வான கட்டுப்பாட்டு கட்டமைப்பு பாதுகாப்பு மற்றும் நம்பகத்தன்மை ஆகியவை முக்கிய கருத்தாக இருக்கும் மின் விநியோக திட்டங்களுக்கு இது பொருத்தமானது.
பொறியியல் நிறுவனங்கள் மற்றும் சுவிட்ச் கியர் உற்பத்தியாளர்களுக்கு, ஏற்கனவே உள்ள அமைப்புகளுடன் இணக்கமானது ஒரு முக்கியமான தேர்வாகும் காரணி.
தரப்படுத்தப்பட்ட கட்டமைப்பு, பல அமைச்சரவை அகல விருப்பங்கள் மற்றும் கட்டமைக்கக்கூடிய கட்டுப்பாட்டு சுற்றுகள் ஒருங்கிணைப்பை எளிதாக்குகின்றன வெவ்வேறு உயர் மின்னழுத்த சுவிட்ச் கியர் தீர்வுகளில்.
உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்களைத் தேர்ந்தெடுக்கும்போது, வாடிக்கையாளர்கள் பெரும்பாலும் செயல்பாட்டுத் தேவைகள் மற்றும் பாதுகாப்பை சமநிலைப்படுத்த வேண்டும் செயல்பாடுகள்.
| ஒப்பீட்டு பொருள் | நிலையான கட்டமைப்பு | பாதுகாப்பு கட்டமைப்பு |
| அடிப்படை மாறுதல் செயல்பாடு | கிடைக்கும் | கிடைக்கும் |
| எதிர்ப்பு பவுன்ஸ் செயல்பாடு | விருப்பமானது | தேவைப்படும் போது சேர்க்கப்படும் |
| தடுப்பு பாதுகாப்பு | விருப்பமானது | கிடைக்கும் |
| ஓவர்-கரண்ட் பாதுகாப்பு | வெளிப்புற தேவை | ஒருங்கிணைந்த விருப்பம் |
| கணினி பாதுகாப்பு நிலை | நிலையான செயல்பாடு | மேம்படுத்தப்பட்ட பாதுகாப்பு |
வெவ்வேறு சக்தி அமைப்புகளுக்கு வெவ்வேறு தற்போதைய திறன்கள் தேவை.
| தற்போதைய வரம்பு மதிப்பிடப்பட்டது | பரிந்துரைக்கப்பட்ட விண்ணப்பம் |
| 630A-1600A | நடுத்தர சுமை விநியோக அமைப்புகள் |
| 1600A-5000A | அதிக திறன் கொண்ட சக்தி அமைப்புகள் |
சரியான தற்போதைய மதிப்பீட்டைத் தேர்ந்தெடுப்பது, கணினி செயல்திறனை மேம்படுத்தவும், உபகரணங்களின் சுமைகளைத் தடுக்கவும் உதவுகிறது.
| அளவுரு | விவரக்குறிப்பு |
| தயாரிப்பு வகை | 36 kV உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் |
| தொடர் | VS1 |
| நிறுவல் வகை | நிலையான வகை |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 630A-5000A |
| அமைச்சரவை அகலம் | 800 மிமீ / 1000 மிமீ |
| குறுக்கீடு தொழில்நுட்பம் | வெற்றிட ஆர்க் குறுக்கீடு |
| கட்டுப்பாட்டு விருப்பங்கள் | எதிர்ப்புத் துள்ளல் / தடுப்பது / அதிக மின்னோட்டப் பாதுகாப்பு |
| தரநிலைகள் | IEC மற்றும் GB |
| சான்றிதழ் | CE |
சரியான உள்ளமைவை உறுதிப்படுத்த, வாடிக்கையாளர்கள் ஆர்டர் செய்வதற்கு முன் முழுமையான தொழில்நுட்ப தேவைகளை வழங்க வேண்டும்.
| தகவல் | நோக்கம் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கணினி மின்னழுத்த அளவை உறுதிப்படுத்தவும் |
| மதிப்பிடப்பட்ட மின்னோட்டம் | பொருத்தமான திறனைத் தேர்ந்தெடுக்கவும் |
| அமைச்சரவை பரிமாணங்கள் | நிறுவல் இணக்கத்தன்மையை உறுதிப்படுத்தவும் |
| கட்டுப்பாட்டு மின்னழுத்தம் | பொருத்த இயக்க முறைமை |
| வயரிங் தேவைகள் | விருப்ப செயல்பாடுகளை உறுதிப்படுத்தவும் |
| பாதுகாப்பு தேவைகள் | கூடுதல் தொகுதிகளைத் தேர்ந்தெடுக்கவும் |
துல்லியமான தொழில்நுட்ப தகவல் பொறியியல் உறுதிப்படுத்தல் நேரத்தை குறைக்க உதவுகிறது மற்றும் திட்ட செயல்திறனை மேம்படுத்துகிறது.
தயாரிப்பு மேம்பாடு, உற்பத்தி மற்றும் சோதனை முழுவதும் Usune கடுமையான தர மேலாண்மையைப் பயன்படுத்துகிறது.
| சான்றிதழ் | தரநிலை |
| தர மேலாண்மை | ISO 9001 |
| சுற்றுச்சூழல் மேலாண்மை | ISO 14001 |
| தொழில் பாதுகாப்பு மேலாண்மை | ISO 45001 |
| மின் தரநிலை | IEC மற்றும் GB |
| தயாரிப்பு சான்றிதழ் | CE |
நம்பகமான உயர் மின்னழுத்த மின் சாதனங்களை வழங்குவதில் உசுனேவின் உறுதிப்பாட்டை இந்தச் சான்றிதழ்கள் நிரூபிக்கின்றன. உலகளாவிய வாடிக்கையாளர்கள்.
வாடிக்கையாளர்கள் மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், அமைச்சரவை இணக்கத்தன்மை, கட்டுப்பாட்டுத் தேவைகள் மற்றும் பாதுகாப்பு ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும் செயல்பாடுகள்.
ஆம். எதிர்பவுன்ஸ் கட்டுப்பாடு, தடுப்பு பாதுகாப்பு மற்றும் அதிக மின்னோட்ட ட்ரிப்பிங் போன்ற செயல்பாடுகளை உள்ளமைக்க முடியும் திட்டத்தின் தேவைகளுக்கு ஏற்ப.
சரியான இயந்திர பொருத்தம் நிறுவல் மாற்றங்களைக் குறைக்கிறது மற்றும் கணினி ஒருங்கிணைப்பு செயல்திறனை மேம்படுத்துகிறது.
தயாரிப்பு எதிர்ப்பு பவுன்ஸ் கட்டுப்பாடு, தடுப்பு பாதுகாப்பு மற்றும் அறிவார்ந்த ஓவர்-கரண்ட் ட்ரிப்பிங் செயல்பாடுகளை ஆதரிக்க முடியும்.
