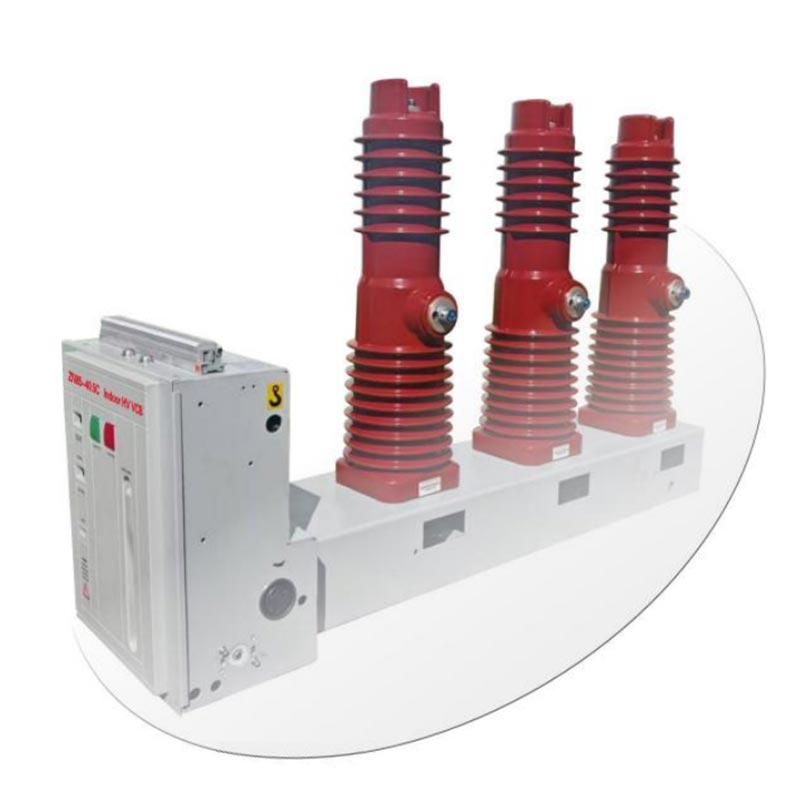

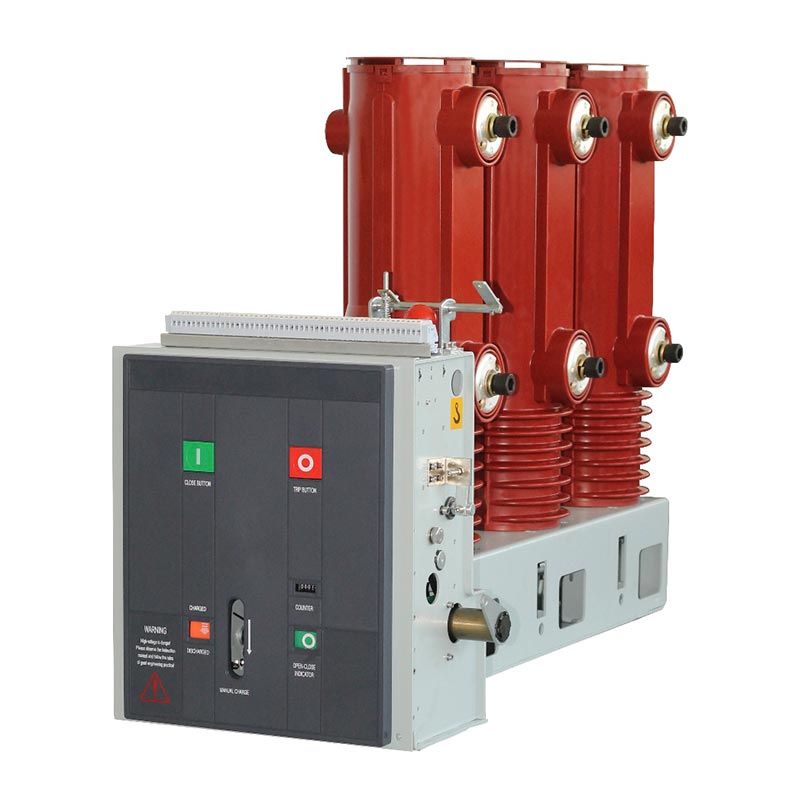

33kv இன்டோர் Vcb வெற்றிட சர்க்யூட் பிரேக்கர்

Usune 33kv Indoor Vcb Vacuum Circuit Breaker என்பது மேம்பட்ட சுவிட்ச் கியரின் அடிப்படையில் வடிவமைக்கப்பட்ட ஒரு புதிய தலைமுறை தயாரிப்பு ஆகும். R&D கருத்துகள் மற்றும் உலகளாவிய மின் விநியோக சந்தையின் உண்மையான தேவைகள். இது மூன்று கட்ட ஏசிக்கு ஏற்றது 40.5kV (33kV இயக்க நிலை) மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் 50Hz உட்புற மின் விநியோக அமைப்புகள் சாதாரண சுமை மாறுதல், தவறான மின்னோட்ட குறுக்கீடு, கணினி சுமை பாதுகாப்பு மற்றும் உபகரணங்கள் போன்ற செயல்பாடுகள் பாதுகாப்பு தனிமை.

தயாரிப்பு சிக்கலான மற்றும் தேவையற்ற கட்டமைப்புகளை கைவிட்டு, ஒரு ஒருங்கிணைந்த சட்டகம் மற்றும் மட்டு அமைப்பை ஏற்று, உகந்ததாக உள்ளது உயர் மின்னழுத்த சுவிட்ச் கியருக்குள் நிலையான பக்க-மவுண்ட் நிறுவலுக்கு. இது அமைச்சரவை இடத்தில் குறிப்பிடத்தக்க நன்மைகளை வழங்குகிறது தழுவல், ஒட்டுமொத்த கட்டமைப்பு நிலைத்தன்மை, மற்றும் பின்னர் செயல்பாடு மற்றும் பராமரிப்பு. வழக்கமான உட்புறத்துடன் ஒப்பிடும்போது வெற்றிட சர்க்யூட் பிரேக்கர்கள், இது அடிக்கடி இயங்கும் நிலைமைகளுக்கு மிகவும் பொருந்தக்கூடியது, நீண்ட இயந்திர வாழ்க்கை மற்றும் மிகவும் நிலையான செயல்பாட்டு நிலைத்தன்மை, முக்கியமான தொடர்ச்சியான மற்றும் நம்பகமான செயல்பாட்டுத் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது மின்சார விநியோக இணைப்புகள்.

முக்கிய தயாரிப்பு நன்மைகள்

1. தொழில்முறை R&D + காட்சி அடிப்படையிலான வடிவமைப்பு

33kV/40.5kV உட்புற சுவிட்ச் கியரில் நடைமுறை பயன்பாடுகளின் வலி புள்ளிகளை நிவர்த்தி செய்ய குறிப்பாக உருவாக்கப்பட்டது. தொழில்முறை சுவிட்ச் வடிவமைப்பு தர்க்கத்தை ஏற்றுக்கொள்கிறது. அதன் இயந்திர வெளியீடு பண்புகள் செய்தபின் பொருந்தும் வெற்றிட குறுக்கீட்டின் செயல்பாட்டு தேவைகள். அனைத்து கட்டமைப்பு மற்றும் செயல்திறன் உள்ளமைவுகள் வடிவமைக்கப்பட்டுள்ளன உட்புற நிலையான நிறுவல்கள், அடிக்கடி செயல்பாடுகள், துணை மின்நிலையங்கள் மற்றும் தொழில்துறை மின் விநியோக காட்சிகள். தி தொழில்நுட்பம் முதிர்ச்சியடைந்தது மற்றும் பொறியியல் பயன்பாடுகளுக்கு மிகவும் நடைமுறைக்குரியது.

2. நிஜ உலக சோதனை + நிலையான பயன்பாட்டு கருத்து

33kV இன்டோர் Vcb வெற்றிட சர்க்யூட் பிரேக்கர் ஒரு முதிர்ந்த மாடுலர் ஸ்பிரிங் இயக்க பொறிமுறையைப் பயன்படுத்துகிறது. அதன் பரிமாற்றம் கட்டமைப்பு எளிமையானது மற்றும் நம்பகமானது, சிக்கலான அல்லது எளிதில் சேதமடைந்த பரிமாற்ற இணைப்புகள் இல்லை. பலவற்றில் சரிபார்க்கப்பட்டது தொழில்துறை மின் விநியோகம், துணை மின்நிலைய மேம்பாடு மற்றும் சுரங்க மின்சாரம் வழங்கும் திட்டங்கள், இது சிறந்ததை நிரூபிக்கிறது மூடுதல் மற்றும் திறப்பு துல்லியம், இயந்திர ஆயுட்காலம் மற்றும் குறுக்கீடு எதிர்ப்பு திறன்களில் செயல்திறன்.

3. தரப்படுத்தப்பட்ட செயல்திறன் + முழுமையான துணை அளவுருக்கள்

இயக்க சுருள், ஆற்றல் சேமிப்பு மோட்டார் மற்றும் இயக்க தர்க்கம் அனைத்தும் மதிப்பிடப்பட்ட அளவுருக்களின்படி வடிவமைக்கப்பட்டுள்ளன. தி மின்னழுத்த தழுவல் வரம்பு தெளிவாக உள்ளது மற்றும் துணை சுவிட்ச் இணைப்பு தர்க்கம் நம்பகமானது. தயாரிப்பு மூடப்படும், திறப்பு மற்றும் ஆற்றல் சேமிப்பு செயல்பாடுகள், முழுமையான பரிமாணங்கள், இடைமுகங்கள் மற்றும் வயரிங் ஆகியவற்றுடன் தரப்படுத்தப்பட்டுள்ளன கட்டமைப்புகள். இது நிலையான 33kV உட்புற சுவிட்ச்கியருடன் நேரடியாகப் பொருத்தப்படலாம், இது வலுவான இணக்கத்தன்மையை வழங்குகிறது மற்றும் உயர் மாற்றுத்திறன்.

4. பாதுகாப்பான, நிலையான மற்றும் பயனர் நட்பு வடிவமைப்பு

இரட்டை மின்சார/கைமுறை ஆற்றல் சேமிப்பு முறைகள் பொருத்தப்பட்டிருக்கும், நிலை காட்டி மற்றும் துணை சுவிட்ச் ஒத்திசைக்கப்படுகின்றன. ஒரு ஹைட்ராலிக் பஃபர் உறிஞ்சுதல் வடிவமைப்பு டிரிப்பிங்கின் பிந்தைய கட்டங்களில் பயன்படுத்தப்படுகிறது, இது தாக்கம் தேய்மானத்தை திறம்பட குறைக்கிறது மற்றும் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துதல். இது ஆற்றல் சேமிப்பு மற்றும் திறப்பு/மூடுதல் நிலையைத் தவிர்த்து, தெளிவான கருத்துக்களை வழங்குகிறது தவறான செயல்பாட்டின் ஆபத்து மற்றும் ஆன்-சைட் செயல்பாடு மற்றும் பராமரிப்பு பாதுகாப்பை முழுமையாக உறுதி செய்தல்.

இயக்க அமைப்பு மற்றும் இயந்திர அமைப்பு

Usune ZN85C-40.5 33kV இன்டோர் Vcb வெற்றிட சர்க்யூட் பிரேக்கரின் மையமானது ஒரு பிரத்யேக மாடுலர் ஸ்பிரிங் செயல்பாட்டைப் பயன்படுத்துகிறது. பொறிமுறையானது, இது முற்றிலும் உபகரணங்கள் சட்டகத்தின் உள்ளே நிறுவப்பட்டுள்ளது மற்றும் இது இன்றியமையாத முக்கிய அங்கமாகும் சர்க்யூட் பிரேக்கரின் ஒட்டுமொத்த அமைப்பு. இந்த பொறிமுறையானது குறிப்பாக 40.5kV உட்புற நிலையான பக்க-மவுண்டிற்காக வடிவமைக்கப்பட்டுள்ளது மாதிரிகள், மிகவும் எளிமைப்படுத்தப்பட்ட பரிமாற்ற அமைப்பு மற்றும் அதிக பகுத்தறிவு சக்தி விநியோகம்.

சர்க்யூட் பிரேக்கரின் செங்குத்து தளவமைப்புக்கு அதன் சரியான தழுவல் அதன் மிக முக்கியமான கட்டமைப்பு சிறப்பம்சமாகும், பிரதான சுற்று மற்றும் துருவ அமைப்புடன் மிகவும் ஒருங்கிணைக்கப்பட்ட அசெம்பிளியை அனுமதிக்கிறது. பொறிமுறையின் வெளியீட்டு விசை வளைவு பொருந்தாத இயக்கம் போன்ற சிக்கல்களைத் தவிர்த்து, வெற்றிட குறுக்கீட்டின் செயல்பாட்டுத் தேவைகளுடன் சரியாகப் பொருந்துகிறது வேகம், நிலையற்ற தொடர்பு அழுத்தம் மற்றும் வழக்கமான வழிமுறைகளால் ஏற்படும் குறுகிய இயந்திர ஆயுட்காலம். அது 40.5kV உட்புற வெற்றிட சுற்றுவட்டத்தின் இயந்திர பண்புகள் மற்றும் இயக்க நிலைமைகளுக்கு குறிப்பாக பொருத்தமானது உடைப்பவர்கள்.

வேலை கொள்கை மற்றும் செயல்பாட்டு ஓட்டம்

1. ஆற்றல் சேமிப்பு செயல்பாடு

சர்க்யூட் பிரேக்கரின் க்ளோசிங் பவர் முழுவதும் க்ளோசிங் ஸ்பிரிங் ஆற்றல் சேமிப்பகத்தால் வழங்கப்படுகிறது, இரண்டையும் ஆதரிக்கிறது மின்சார மோட்டார் இயக்கி மற்றும் கைமுறை கைப்பிடி செயல்பாட்டு முறைகள். மின் தடை அல்லது பராமரிப்பு நேரத்திலும் கூட, அது சாதாரணமாக இருப்பதை உறுதி செய்கிறது ஆற்றல் சேமிப்பு மற்றும் காப்பு மூடல்.

மின்சார ஆற்றல் சேமிப்பு முறையில், பொறிமுறையின் பக்கத்தட்டில் பொருத்தப்பட்ட ஆற்றல் சேமிப்பு மோட்டார் கியரை இயக்குகிறது பரிமாற்ற அமைப்பு. கையேடு ஆற்றல் சேமிப்பு முறையில், ஆபரேட்டர் ஒரு பிரத்யேக ஆற்றல் சேமிப்பு கைப்பிடியை இழுத்து, சுழற்றுகிறார் கியர் ஷாஃப்ட் மற்றும் கியர் அசெம்பிளி. ஓவர்ரன்னிங் கிளட்ச் மூலம், ஆற்றல் சேமிப்பு தண்டு ஒத்திசைவாக சுழல்கிறது, ஆற்றல் சேமிப்பை முடிக்க மூடும் வசந்தத்தை நீட்டுதல்.

முழு ஆற்றல் சேமிப்பை அடைந்ததும், ஆற்றல் சேமிப்பு பாவ்ல் கேம் ரோலரையும், மேலெழுந்து செல்லும் கிளட்சையும் பாதுகாப்பாகப் பூட்டுகிறது. தானாகவே விலகுகிறது. அதே நேரத்தில், இணைக்கும் தட்டு ஆற்றல் சேமிப்பு குறிகாட்டியை புரட்டச் செய்கிறது, "ஆற்றல் சேமிக்கப்பட்ட" குறிகாட்டியைக் காண்பிக்கும், மற்றும் துணை சுவிட்ச் மோட்டார் சக்தியை துண்டிக்கும். இதில் புள்ளி, சர்க்யூட் பிரேக்கர் ஒரு தெளிவான மற்றும் நம்பகமான நிலையுடன், மூடும்-தயாரான நிலையில் நுழைகிறது.

2. மூடும் செயல்பாடு

மூடும் பொத்தானை கைமுறையாக அழுத்துவதன் மூலமோ அல்லது மூடும் மின்காந்தத்தை தொலைவிலிருந்து கட்டுப்படுத்துவதன் மூலமோ மூடுவதை அடையலாம். தூண்டும் போது, ஆற்றல் சேமிப்பு பொறிமுறையானது pawl lock ஐ வெளியிடுகிறது, மேலும் முன்பே சேமிக்கப்பட்ட மூடும் வசந்தத்தை விரைவாக வெளியிடுகிறது. ஒப்பந்தங்கள், கேம், எனர்ஜி ஸ்டோரேஜ் ஷாஃப்ட் மற்றும் ஓவர்ரன்னிங் கிளட்ச் ஆகியவை ஒத்திசைவாக நகரும்.

கேம் இணைப்பு பொறிமுறையை மேலும் இயக்குகிறது, தனிமைப்படுத்தப்பட்ட இழுக்கும் கம்பியைத் தள்ளி, தொடர்பை மூடுவதை நோக்கி நகர்த்துகிறது. நிலை, தொடர்பு வட்டு வசந்தத்தை சுருக்கி, மதிப்பிடுவதற்குத் தேவையான நிலையான தொடர்பு அழுத்தத்தை நிறுவுதல் தற்போதைய கடத்தல். மூடிய பிறகு, மூடும் பாவ்ல் பொறிமுறை உருளையை பூட்டுகிறது, மூடிய நிலையை பராமரிக்கிறது; தி ஆற்றல் சேமிப்பு காட்டி மற்றும் துணை சுவிட்ச் தானாக மீட்டமைக்கப்பட்டு, மோட்டார் சர்க்யூட்டை இணைக்கிறது. வெளிப்புறத்துடன் மின்சாரம், அது உடனடியாக மறு-ஆற்றல் சேமிப்பு நிலைக்கு நுழைகிறது, மூடும்/திறக்கும் காட்டி மாறுகிறது "மூடிய" நிலை, மற்றும் முக்கிய மற்றும் துணை சுவிட்சுகள் முழுமையான ஒத்திசைவு மாறுதல்.

3. ட்ரிப்பிங் ஆபரேஷன்

பயணத்தை மூன்று வழிகளில் தூண்டலாம்: கைமுறையாக ட்ரிப் பொத்தான் வழியாக, வெளிப்புற மின் பயண அலகு வழியாக அல்லது ஒரு வழியாக தற்போதைய பயண அலகு. தூண்டும் போது, மூடும் தாழ்ப்பாள்கள் திறக்கப்பட்டு, இடையில் பூட்டுதல் நிலையை வெளியிடுகிறது பொறிமுறை மற்றும் உருளைகள்.

தொடர்பு ஸ்பிரிங் மற்றும் ட்ரிப்பிங் ஸ்பிரிங் ஆகியவற்றின் ஒருங்கிணைந்த செயல்பாட்டின் கீழ், உள்ளே நகரும் மற்றும் நிலையான தொடர்புகள் நிலையான துருவத்தின் வெற்றிட குறுக்கீடு அறை விரைவாகவும் நம்பகத்தன்மையுடனும் பிரிக்கப்பட்டு, தவறான மின்னோட்டம் அல்லது சுமையை அடைகிறது தற்போதைய குறுக்கீடு. ட்ரிப்பிங் நடவடிக்கையின் பிந்தைய கட்டங்களில், உள்ளமைக்கப்பட்ட ஹைட்ராலிக் பஃபர் எஞ்சியவற்றை உறிஞ்சுகிறது. தாக்க ஆற்றல், இறுதி ட்ரிப்பிங் நிலையை கட்டுப்படுத்துதல், இயந்திர தாக்க சத்தம் மற்றும் தேய்மானத்தை குறைத்தல் மற்றும் நீட்டித்தல் உபகரணங்களின் ஒட்டுமொத்த இயந்திர வாழ்க்கை.

முக்கிய மின் மற்றும் இயந்திர அளவுருக்கள்

நிறுவல் முறை மற்றும் பரிமாணங்கள்

Usune ZN85C-40.5 ஒரு நிலையான பக்க-மவுண்டட் நிறுவல் கட்டமைப்பை ஏற்றுக்கொள்கிறது, குறிப்பாக நிலையான உட்புறத்திற்காக வடிவமைக்கப்பட்டுள்ளது. உயர் மின்னழுத்த சுவிட்ச் கியர். இது அதிக கேபினட் இணக்கத்தன்மை, வசதியான அசெம்பிளி, கமிஷனிங் மற்றும் அடுத்தடுத்த அம்சங்களைக் கொண்டுள்ளது பராமரிப்பு, மற்றும் மூன்று முக்கிய வயரிங் நிறுவல் முறைகளை ஆதரிக்கிறது:

- வலது பக்க வெளிச்செல்லும் கேபிள் வகை
- மேல் உள்வரும் கேபிள் வகை
- குறைக்கப்பட்ட நிறுவல் வகை

ஒட்டுமொத்த பரிமாணங்கள் ஒட்டுமொத்த அலகு பொருந்தக்கூடிய விவரக்குறிப்புகளுடன் கண்டிப்பாக கடைபிடிக்கின்றன (விவரத்திற்கு படம் 1 ஐப் பார்க்கவும் பெருகிவரும் துளை இடைவெளி, ஒட்டுமொத்த நீளம், அகலம், உயரம் மற்றும் பஸ்பார் இணைப்பு பரிமாணங்கள்), தரப்படுத்தலை செயல்படுத்துகிறது மாற்று மற்றும் ஒருங்கிணைந்த அமைச்சரவை பொருத்தம், வாடிக்கையாளர் வடிவமைப்பு, மாற்றம் மற்றும் நிறுவல் செலவுகளை குறைத்தல்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்தத் தயாரிப்பு 33kV மற்றும் 40.5kV மின் அமைப்புகளுக்கு ஏற்றதா?

ப: ஆம். தயாரிப்பின் மதிப்பிடப்பட்ட வடிவமைப்பு மின்னழுத்தம் 40.5kV ஆகும், இது வழக்கமான உட்புற செயல்பாட்டுத் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது 33kV சக்தி அமைப்புகள். இது போதுமான காப்பு மற்றும் உடைக்கும் திறன் விளிம்புகளைக் கொண்டுள்ளது, மேலும் பாதுகாப்பாகவும் நிலையானதாகவும் இருக்கும் தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், மின் உற்பத்தி நிலையங்கள் மற்றும் சிறிய மற்றும் சிறிய மற்றும் 33kV உட்புற சுவிட்ச் கியர் திட்டங்களில் நடுத்தர அளவிலான துணை மின்நிலையங்கள்.

Q2: ஆன்-சைட் பவர் சப்ளை தடைபட்டால் மற்றும் ஆற்றல் சேமிப்பை மின்சாரம் மூலம் முடிக்க முடியாவிட்டால் என்ன செய்வது?

ப: இந்த 33kV இன்டோர் Vcb Vacuum Circuit Breaker ஆனது பிரத்யேக கையேடு ஆற்றல் சேமிப்பு கைப்பிடியுடன் பொருத்தப்பட்டுள்ளது. எப்போது தி வெளிப்புற மின்சாரம் தடைபட்டது அல்லது மோட்டார் செயலிழந்தது, ஆபரேட்டர் கைமுறையாக மூடுதல் மற்றும் ஆற்றலை முடிக்க முடியும் ஆற்றல் சேமிப்பு கைப்பிடி மூலம் சேமிப்பக செயல்பாடு, சாதாரண மூடல் செயல்பாட்டை அடைதல் மற்றும் கணிசமாக மேம்படுத்துதல் மின் தடை மற்றும் பராமரிப்பு நிலைமைகளின் கீழ் உபகரணங்களின் அவசர இயக்க திறன்.

Q3: வழக்கமான கை வண்டி-வகை வெற்றிடத்துடன் ஒப்பிடும்போது இந்த நிலையான பக்கவாட்டில் பொருத்தப்பட்ட வகையின் முக்கிய நன்மைகள் என்ன? சர்க்யூட் பிரேக்கர்ஸ்?

ப: இந்த பக்கவாட்டில் பொருத்தப்பட்ட நிலையான மாதிரியானது வலுவான கட்டமைப்பு விறைப்புத்தன்மை மற்றும் குறைந்த ரேடியல் நிறுவல் இடத்தைக் கொண்டுள்ளது. கச்சிதமான சுவிட்ச் கியருடன் பொருத்த எளிதானது. இது அடிக்கடி செயல்பாடு மற்றும் அதிர்வுகளின் கீழ் அதிக நிலைத்தன்மையை வழங்குகிறது நிபந்தனைகள். நிறுவல், சரிசெய்தல் மற்றும் அடுத்தடுத்த பராமரிப்பு எளிமையானது, இது தொழில்துறைக்கு மிகவும் பொருத்தமானது பயனர்கள், ரெட்ரோஃபிட் திட்டங்கள், மற்றும் நிலையான மற்றும் அதிக தேவைகள் கொண்ட டிராயர் வகை மாற்று காட்சிகள் நம்பகமான செயல்பாடு.
