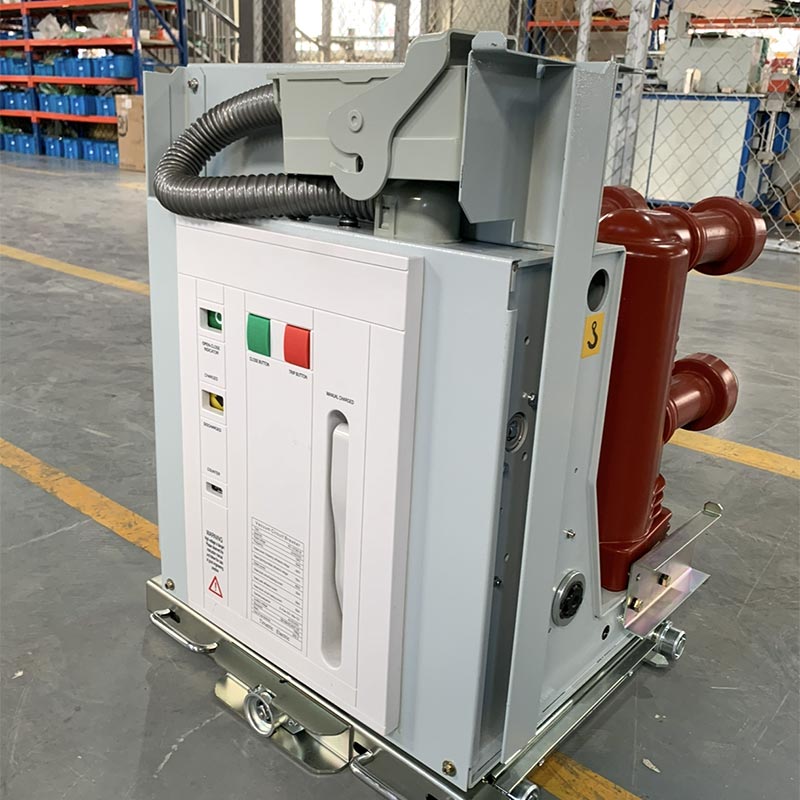

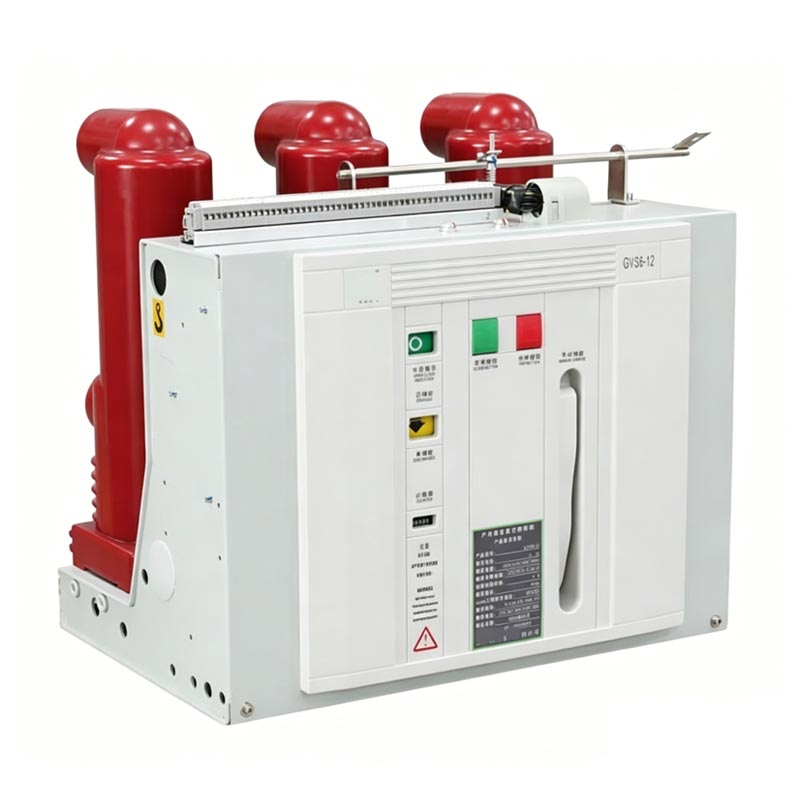

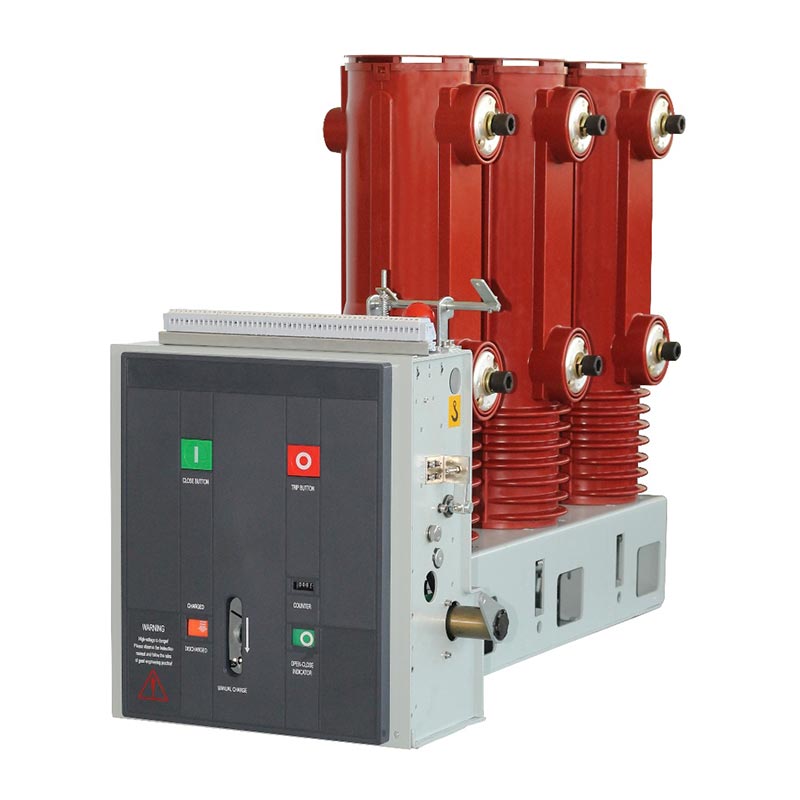

Usune VS-12 (VEP-12) தொடர் 12 11kv இன்டோர் Vcb வெற்றிட சர்க்யூட் பிரேக்கர்கள் உயர் செயல்திறன் கொண்ட உட்புற உயர் மின்னழுத்தம் சுவிட்ச்கியர் ஒருங்கிணைக்கும் கட்டுப்பாடு மற்றும் பாதுகாப்பு செயல்பாடுகள், முக்கியமாக 12/11kV உட்புற நடுத்தர மின்னழுத்த சக்தியில் பயன்படுத்தப்படுகிறது விநியோக அமைப்புகள். உயர் மின்னழுத்தத்தின் ஆராய்ச்சி மற்றும் மேம்பாடு மற்றும் உற்பத்தியில் நிபுணத்துவம் பெற்ற உற்பத்தியாளராக மின்சார உபகரணங்கள், உசுனே சீனாவில் ஒரு தரப்படுத்தப்பட்ட தொழிற்சாலையைக் கொண்டுள்ளது, R&D, உற்பத்தி, சோதனை மற்றும் ஒருங்கிணைக்கிறது ஒவ்வொரு தயாரிப்பும் உள்நாட்டு மற்றும் சர்வதேச தொழில்துறை தரத்தை பூர்த்தி செய்வதை உறுதிப்படுத்த விற்பனைக்குப் பிந்தைய சேவை. தயாரிப்பு நிலையான மற்றும் டிராயர் வகை நிறுவல் விருப்பங்களை வழங்குகிறது, பல்வேறு சுவிட்ச் கியர்களுடன் நெகிழ்வான ஒருங்கிணைப்பை அனுமதிக்கிறது தொழில்துறை பட்டறைகள், மின் விநியோக அறைகள் மற்றும் பல்வேறு சூழ்நிலைகளின் நிறுவல் தேவைகளை பூர்த்தி செய்யவும் வணிக கட்டிடங்கள்.
12 11kv இன்டோர் Vcb வெற்றிட சர்க்யூட் பிரேக்கரின் முக்கிய நன்மை மூன்றாம் தலைமுறையை ஏற்றுக்கொள்வதில் உள்ளது. திட-இணைக்கப்பட்ட காப்புத் தொழில்நுட்பம், வெற்றிட சர்க்யூட் பிரேக்கரின் பரிணாம வளர்ச்சியில் குறிப்பிடத்தக்க முன்னேற்றம் காப்பு தொழில்நுட்பம். முதல் தலைமுறை ஏர் இன்சுலேஷன் மற்றும் இரண்டாம் தலைமுறை கலப்பு இன்சுலேஷன் முதல் இன்றைய வரை மூன்றாம் தலைமுறை திட-இணைக்கப்பட்ட காப்பு, உசுனே தொடர்ந்து காப்பு கட்டமைப்பை மேம்படுத்துகிறது, தீர்க்கிறது பாரம்பரிய தயாரிப்புகளின் வலி புள்ளிகள் சுற்றுச்சூழல் தாக்கங்களுக்கு ஆளாகின்றன மற்றும் மோசமான நிலைத்தன்மையைக் கொண்டிருக்கின்றன, இதனால் தொழில்துறையில் வெற்றிட சர்க்யூட் பிரேக்கர்களின் தொழில்நுட்ப மேம்படுத்தல் உந்துதல்.
வெற்றிட சர்க்யூட் பிரேக்கர்களின் துருவ காப்பு மூன்று தலைமுறை தொழில்நுட்ப மேம்படுத்தல்களுக்கு உட்பட்டுள்ளது. உசுனே VS-12 (VEP-12) தொடர் மிகவும் மேம்பட்ட மூன்றாம் தலைமுறை திட-இணைக்கப்பட்ட காப்பு தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, அடைகிறது ஒரு தரமான பாய்ச்சல்:
நேரடி பாகங்கள் காற்றில் முழுமையாக வெளிப்படும். சுற்றுச்சூழல் காரணிகளால் காப்பு நிலை பெரிதும் பாதிக்கப்படுகிறது ஈரப்பதம், தூசி, போக்குவரத்து பாதிப்புகள் மற்றும் சிறிய விலங்குகள், மோசமான நிலைத்தன்மை மற்றும் அதிக தோல்வி விகிதத்தை விளைவிக்கிறது.
ஆர்க்-அணைக்கும் அறை எபோக்சி பிசின் புஷிங் மூலம் பாதுகாக்கப்படுகிறது, ஆனால் உயர் மின்னழுத்த நேரடி பாகங்கள் இல்லை முற்றிலும் சீல் வைக்கப்பட்டு, தூசி, ஈரப்பதம் மற்றும் பூச்சிகள் போன்ற வெளிப்புற காரணிகளால் இன்னும் பாதிக்கப்படுகிறது, தோல்வியுற்றது சுற்றுச்சூழல் தழுவல் சிக்கலை அடிப்படையில் தீர்க்கவும்.
APG தொழில்நுட்பத்தின் மூலம், ஆர்க்-அணைக்கும் அறை மற்றும் மேல் மற்றும் கீழ் வெளிச்செல்லும் முனையங்கள் இணைக்கப்பட்டுள்ளன எபோக்சி பிசின். இது வளைவை அணைக்கும் அறையின் அளவைக் குறைப்பது மட்டுமல்லாமல், அதை முற்றிலும் தனிமைப்படுத்துகிறது. வெளிப்புற சூழலின் செல்வாக்கிலிருந்து உபகரணங்கள் (தூசி, ஈரப்பதம், முதலியன), கணிசமாக வானிலை மேம்படுத்துதல் எதிர்ப்பு மற்றும் செயல்பாட்டு நிலைத்தன்மை. எபோக்சி பிசின் முதன்மை காப்பு மற்றும் இயந்திர ஆதரவாகவும் செயல்படுகிறது பல்வேறு ஒழுங்கற்ற வடிவ காப்புப் பகிர்வுடன் ஒப்பிடும்போது உயர்ந்த மின்சார புலம் மற்றும் அழுத்த விநியோகம் கட்டமைப்புகள், உபகரணங்களின் நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்தல்.
மூன்றாம் தலைமுறை திட-இணைக்கப்பட்ட காப்புத் தொழில்நுட்பத்தைப் பயன்படுத்தி, வெளிப்புறச் சூழலால் பாதிக்கப்படாது, அதிக காப்பு நம்பகத்தன்மையைக் கொண்டுள்ளது, மேலும் சுற்றுச்சூழல் காரணிகளால் ஏற்படும் காப்பு தோல்விகளை திறம்பட தவிர்க்கிறது.
நீண்ட இயந்திர வாழ்க்கை (20,000 சுழற்சிகள் வரை, 50KA மதிப்பீட்டிற்கு 10,000 சுழற்சிகள்), உயர் மதிப்பிடப்பட்ட குறுகிய-சுற்று முறிவு மின்னோட்டம் (20-40KA), வேகமாக திறக்கும் மற்றும் மூடும் வேகம், விரைவான தவறுகளை தனிமைப்படுத்த உதவுகிறது மற்றும் பாதுகாப்பான செயல்பாட்டைப் பாதுகாக்கிறது சக்தி அமைப்பு.

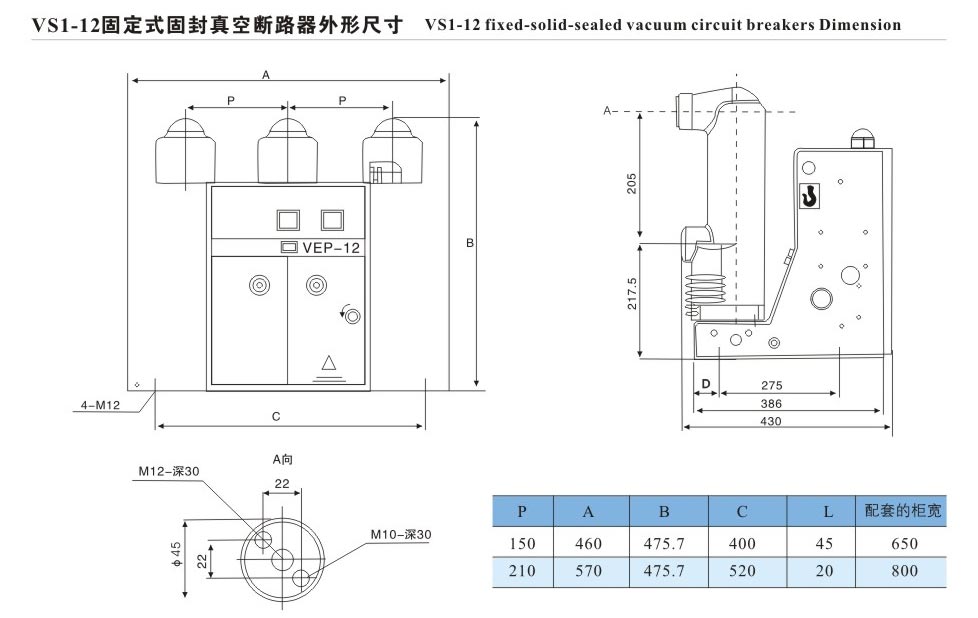

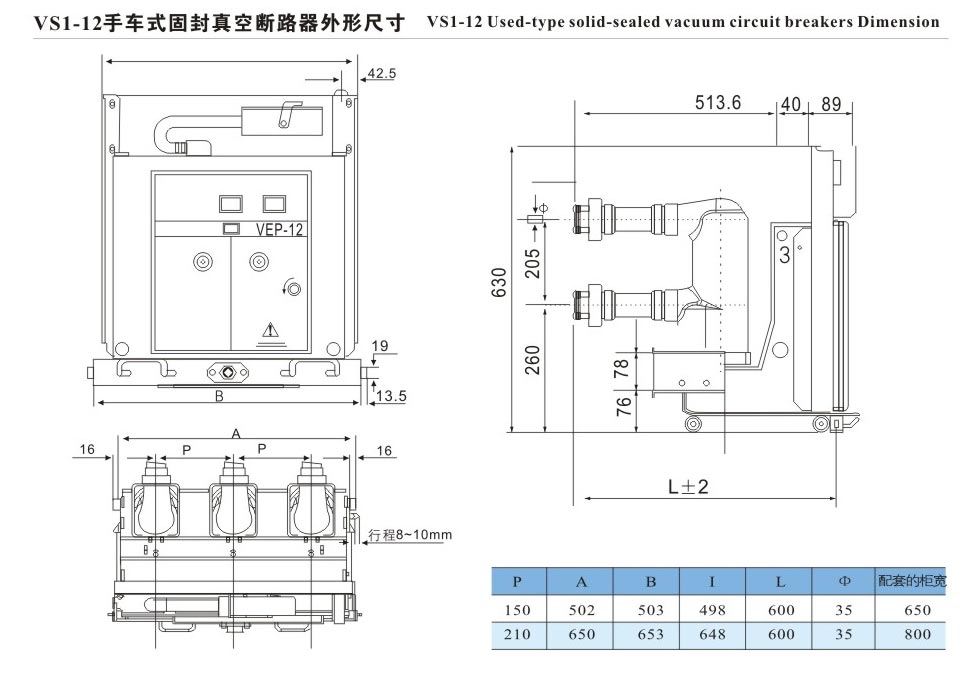

திட-இணைப்பு தொழில்நுட்பம் தயாரிப்பு அளவைக் குறைக்கிறது; நிலையான மற்றும் டிராயர் வகை விருப்பங்கள் கிடைக்கின்றன, அனுமதிக்கிறது பல்வேறு சுவிட்ச் கியர்களுடன் நெகிழ்வான ஒருங்கிணைப்பு மற்றும் உட்புற விநியோகத்தில் வரையறுக்கப்பட்ட நிறுவல் இடத்திற்கு ஏற்றவாறு அறைகள்.
திட-இணைப்பு அமைப்பு நேரடி பாகங்களை வெளிப்புற அரிப்பிலிருந்து தடுக்கிறது, பராமரிப்பு அதிர்வெண்ணைக் குறைக்கிறது மற்றும் பராமரிப்பு இல்லாத முதன்மை செயல்பாட்டை அடைதல், பயனர்களின் அடுத்தடுத்த பராமரிப்பு செலவுகளை கணிசமாக சேமிக்கிறது.
ஒரு தொழில்முறை உற்பத்தியாளராக, உசுனே அதன் சீன மொழியில் ஒரு விரிவான தர ஆய்வு முறையை நிறுவியுள்ளது தொழிற்சாலை. ஒவ்வொரு தயாரிப்பும் அந்த அளவுருக்களை உறுதி செய்வதற்காக தொழிற்சாலையை விட்டு வெளியேறும் முன் கடுமையான செயல்திறன் சோதனைக்கு உட்படுகிறது தரத்தை பூர்த்தி செய்து தரம் நம்பகமானது.
Usune VS-12 (VEP-12) தொடர் 12 11kv இன்டோர் Vcb வெற்றிட சர்க்யூட் பிரேக்கர் சிறந்த தொழில்நுட்ப அளவுருக்களைக் கொண்டுள்ளது, 12/11kV நடுத்தர மின்னழுத்த மின் விநியோக அமைப்புகளின் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது. முக்கிய விவரக்குறிப்புகள் காட்டப்பட்டுள்ளன கீழே உள்ள அட்டவணை (அளவுருக்கள் உள்நாட்டில் தயாரிக்கப்பட்ட வில்-அணைக்கும் அறைகளுக்கு பொருந்தும்):
| தொடர் எண். | பெயர் | அலகு | அளவுரு |
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 12 |
| 2 | மதிப்பிடப்பட்ட காப்பு நிலை | - | 1 நிமிட மின் அதிர்வெண் தாங்கும் மின்னழுத்தம்: 42kV; மதிப்பிடப்பட்ட மின்னல் இம்பல்ஸ் தாங்கும் மின்னழுத்தம்: 75kV |
| 3 | மதிப்பிடப்பட்ட அதிர்வெண் | HZ | 50 |
| 4 | மதிப்பிடப்பட்ட மின்னோட்டம் | கே.ஏ | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் | கே.ஏ | 20, 25, 31.5, 40 |
| 6 | மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும் | - | 20, 25, 31.5, 40 |
| 7 | மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் கால அளவு | S | 4 |
| 8 | மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | கே.ஏ | 50, 63, 80, 100 |
| 9 | மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் மேக்கிங் மற்றும் பிரேக்கிங் கரண்ட் | - | 50, 63, 80, 100 |
| 10 | இரண்டாம் நிலை மின்சுற்று பவர் அதிர்வெண் தாங்கும் மின்னழுத்தம் (1 நிமிடம்) | V | 2000 |
| 11 | ரேட்டிங் சிங்கிள்/பேக்-டு-பேக் கேபாசிட்டர் பேங்க் பிரேக்கிங் கரண்ட் | A | 630/400 (40KAக்கு 800/400) |
| 12 | மதிப்பிடப்பட்ட மின்தேக்கி வங்கி மின்னோட்டத்தை உருவாக்குகிறது | A | 12.5 |
| 13 | திறக்கும் நேரம் | திருமதி | 20-50 |
| 14 | மூடும் நேரம் | திருமதி | 35-70 |
| 15 | இயந்திர வாழ்க்கை | நேரங்கள் | 20000 (50KAக்கு 10000 மடங்கு) |
| 16 | தற்போதைய பிரேக்கிங் நேரங்கள் மதிப்பிடப்பட்டது | நேரங்கள் | 20000 (50KAக்கு 10000 மடங்கு) |
| 17 | மதிப்பிடப்பட்ட குறுகிய கால தற்போதைய பிரேக்கிங் நேரங்கள் | நேரங்கள் | 50 (40KAக்கு 30 மடங்கு, 50KAக்கு 20 மடங்கு) |
| 18 | நகரும் மற்றும் நிலையான தொடர்புகளின் அனுமதிக்கக்கூடிய ஒட்டுமொத்த உடைகள் தடிமன் | மிமீ | 3 |
| 19 | மதிப்பிடப்பட்ட மூடுதல் மற்றும் திறப்பு இயக்க மின்னழுத்தம் | V | AC110/220, DC110/220 |
| 20 | எனர்ஜி ஸ்டோரேஜ் மோட்டாரின் மதிப்பிடப்பட்ட மின்னழுத்தம் | V | AC110/220, DC110/220 |
| 21 | எனர்ஜி ஸ்டோரேஜ் மோட்டரின் மதிப்பிடப்பட்ட சக்தி | W | 70 (40KAக்கு 80, 50KA) |
| 22 | ஆற்றல் சேமிப்பு நேரம் | S | ≤10 |
| 23 | தொடர்பு தூரம் | மிமீ | 11± 1 |
| 24 | பயணத்திற்கு மேல் | மிமீ | 3.5 ± 0.5 |
| 25 | க்ளோசிங் பவுன்ஸ் நேரம் தொடர்பு கொள்ளவும் | ms | ≤2 |
| 26 | மூன்று-கட்ட திறப்பு மற்றும் நிறைவு ஒத்திசைவு | ms | ≤2 (40KA, 50KAக்கு ≤3) |
| 27 | சராசரி திறப்பு வேகம் | மீ/வி | 0.9-1.2 |
| 28 | சராசரி மூடும் வேகம் | மீ/வி | 0.5-0.8 |
| 29 | முக்கிய கடத்தும் சுற்று எதிர்ப்பு | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | தொடர்பு அழுத்தத்தை மூடுகிறது | N | 2000 ± 200 (20KA); 2400 ± 200 (25KA); 3100 ± 200 (31.5KA); 4250 ± 250 (40KA); 6500±500 (50KA) |
| 31 | மதிப்பிடப்பட்ட செயல்பாட்டு வரிசை | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KAக்கு) |
Usune VS-12 (VEP-12) தொடர் 12 11kv இன்டோர் Vcb வெற்றிட சர்க்யூட்டின் நம்பகத்தன்மை மற்றும் பொருந்தக்கூடிய தன்மையை சரிபார்க்க பிரேக்கர், இந்த தயாரிப்பு ஒரு பெரிய இரசாயனத்தில் மின் விநியோக சீரமைப்பு திட்டத்திற்கு வெற்றிகரமாக பயன்படுத்தப்பட்டது கிழக்கு சீனாவில் உள்ள தொழில் பூங்கா (ஒரு முக்கிய உள்ளூர் தொழில்துறை மேம்படுத்தும் திட்டம்). பூங்கா சிக்கலான இயக்க நிலைமைகளைக் கொண்டுள்ளது, அதிக ஈரப்பதம், அதிக தூசி அளவுகள் மற்றும் மின் சுமைகளில் அடிக்கடி ஏற்படும் மாற்றங்கள். இருக்கும் சர்க்யூட் பிரேக்கர்கள் அடிக்கடி பூங்காவில் இயல்பான உற்பத்தியை பாதிக்கும் சுற்றுச்சூழல் காரணிகளால் இன்சுலேஷன் தோல்விகளை சந்தித்தது.
ஆழ்ந்த விசாரணை மற்றும் ஒப்பீட்டிற்குப் பிறகு, பூங்கா உசுனை அதன் நியமிக்கப்பட்ட சப்ளையராகத் தேர்ந்தெடுத்தது, 36 உசுனை ஏற்றுக்கொண்டது. VS-12 (VEP-12) தொடர் நிலையான உட்புற VCBகள், அனைத்தும் Usune மூலம் அதன் சீன தொழிற்சாலையில் தயாரிக்கப்பட்டது. இந்த தயாரிப்பு பயன்படுத்துகிறது மூன்றாம் தலைமுறை திட-இணைக்கப்பட்ட காப்புத் தொழில்நுட்பம், அதிக ஈரப்பதம் மற்றும் விளைவுகளைத் திறம்பட எதிர்க்கிறது தொழில் பூங்காவில் தூசி. அதன் மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் பிரேக்கிங் மின்னோட்டம் 31.5kA மின் பாதுகாப்பை முழுமையாக பூர்த்தி செய்கிறது பூங்காவில் உயர் சக்தி உபகரணங்களின் தேவை.
அக்டோபர் 2024 இல் அதிகாரப்பூர்வமாக இயக்கப்பட்டதில் இருந்து, 36 VCB யூனிட்கள் ஆறு மாதங்களுக்கும் மேலாக நிலையான முறையில் இயங்கி வருகின்றன. காப்பு அல்லது செயல்பாட்டுக் குறைபாடுகள், சராசரி தோல்வி விகிதத்தை 0 அடையும். இது பூங்காவின் அளவைக் கணிசமாகக் குறைக்கிறது மின் அமைப்பின் செயல்பாடு மற்றும் பராமரிப்பு செலவுகள், உற்பத்தி சாதனங்களின் தொடர்ச்சியான மற்றும் நிலையான செயல்பாட்டை உறுதி செய்தல். இந்த திட்டம் பூங்கா நிர்வாகத்தால் மிகவும் அங்கீகரிக்கப்பட்டுள்ளது, மேலும் உசுனே ஒரு நீண்ட கால மின் சாதனமாக மாறியுள்ளது பூங்காவிற்கு சப்ளையர்.
A1: தயாரிப்பின் இயந்திர வாழ்க்கை 20,000 சுழற்சிகள் (50kA வகுப்பிற்கு 10,000 சுழற்சிகள்) மற்றும் மதிப்பிடப்பட்ட மின்னோட்டம் பிரேக்கிங் சுழற்சி 20,000 சுழற்சிகள் (50kA வகுப்பிற்கு 10,000 சுழற்சிகள்). மூன்றாம் தலைமுறையை ஏற்றுக்கொண்டதற்கு நன்றி திட-சீல் இன்சுலேஷன் தொழில்நுட்பம், தயாரிப்பின் முதன்மை பக்கமானது பராமரிப்பு இல்லாதது. தினசரி பயன்பாட்டில், அவ்வப்போது மட்டுமே இரண்டாம் நிலை சுற்று மற்றும் இயக்க வழிமுறைகளின் ஆய்வுகள் (ஆற்றல் சேமிப்பு மோட்டார் மற்றும் இயக்கம் போன்றவை மின்னழுத்தம்), உபகரணங்களின் மேற்பரப்பை சுத்தம் செய்தல் மற்றும் தூசி திரட்சியைத் தடுப்பது ஆகியவை திறம்பட நீட்டிக்க வேண்டும் உபகரணங்களின் ஆயுட்காலம்.
A2: ஆம். தயாரிப்பு மூன்றாம் தலைமுறை திட-சீல் இன்சுலேஷன் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, ஆர்க்-அணைக்கும் APG செயல்முறையைப் பயன்படுத்தி எபோக்சி பிசின் கொண்ட அறை மற்றும் மேல் மற்றும் கீழ் வெளிச்செல்லும் முனையங்கள். இது முற்றிலும் தனிமைப்படுத்துகிறது வெளிப்புற சூழலில் இருந்து உயர் மின்னழுத்த நேரடி கூறுகள், அவை தூசி, ஈரப்பதம் ஆகியவற்றால் பாதிக்கப்படுவதைத் தடுக்கின்றன. பூச்சிகள், முதலியன. இது சிறந்த வானிலை எதிர்ப்பு மற்றும் சுற்றுச்சூழலுக்கு ஏற்ற தன்மையை வெளிப்படுத்துகிறது அதிக ஈரப்பதம், தூசி நிறைந்த தொழில்துறை பட்டறைகள், இரசாயன ஆலைகள் மற்றும் சுரங்கங்கள் போன்ற கடுமையான உட்புற சூழல்களுக்கு. உண்மையான கிழக்கு சீன இரசாயன தொழில் பூங்காவில் உள்ள விண்ணப்ப வழக்குகளும் இதை உறுதிப்படுத்துகின்றன.
