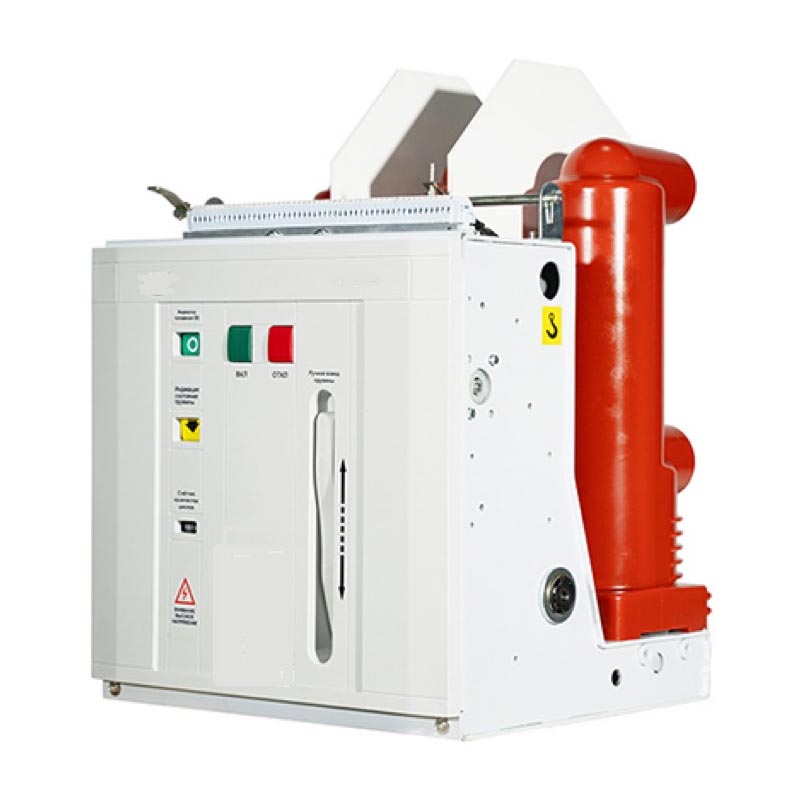

உட்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்

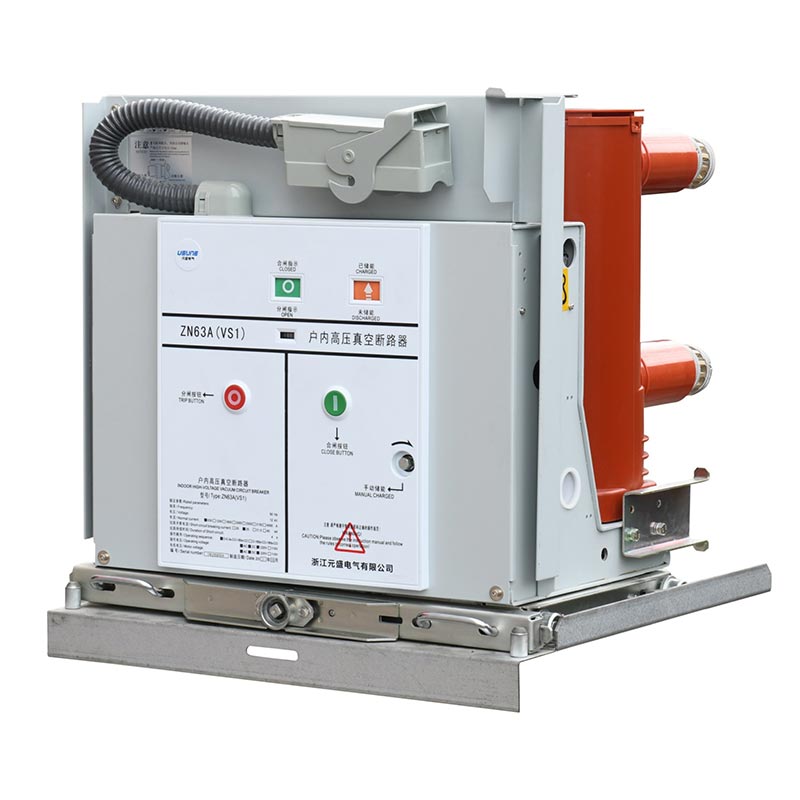

Usune VS1(ZN63)-12 தொடர் உட்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் ஒரு முக்கிய மின் பாதுகாப்பு மற்றும் கட்டுப்பாடு ஆகும் 12kV சக்தி அமைப்புகளுக்கான சாதனம். ஸ்பிரிங்-ஆபரேட் மெக்கானிசம் மற்றும் சர்க்யூட் பிரேக்கர் பாடி ஆகியவற்றின் ஒருங்கிணைந்த வடிவமைப்பு இடைநிலை பரிமாற்ற இணைப்புகளை குறைக்கிறது, ஆற்றல் நுகர்வு மற்றும் சத்தத்தை குறைக்கிறது மற்றும் தயாரிப்பு செயல்பாட்டை மேம்படுத்துகிறது நம்பகத்தன்மை. பிரதான சுற்று ஒருங்கிணைந்த திடப்படுத்தப்பட்ட துருவங்களைப் பயன்படுத்துகிறது, சர்க்யூட் பிரேக்கரின் சிறியமயமாக்கலை அடைகிறது, சுற்றுச்சூழல் தழுவல் மற்றும் சேவை வாழ்க்கையை மேம்படுத்துதல் மற்றும் பெரும்பாலான சூழ்நிலைகளில் பராமரிப்பு இல்லாத செயல்பாட்டை செயல்படுத்துதல்.

தயாரிப்பு நன்மைகள்

1.உயர் நம்பகத்தன்மை

வெற்றிட குறுக்கீடு எபோக்சி பிசின் APG உடன் செய்யப்பட்ட குழாய் இன்சுலேட்டிங் சிலிண்டருக்குள் நீளமாக நிறுவப்பட்டுள்ளது, சிறந்த ஊர்ந்து செல்லும் எதிர்ப்பை வழங்குகிறது மற்றும் தூசி குவிப்பு மற்றும் வெளிப்புற குறுக்கீட்டை திறம்பட தடுக்கிறது. அது ஈரப்பதமான மற்றும் அதிக மாசுபட்ட சூழலில் கூட நிலையானதாக செயல்பட முடியும்.

2.Flexible Configuration

இது ஒரு நிலையான நிறுவல் யூனிட்டாக வடிவமைக்கப்படலாம் அல்லது டிராயர் யூனிட்டை உருவாக்குவதற்கு பிரத்யேக ஆக்சுவேட்டரைப் பொருத்தலாம். அது KYN28A-12 (GZS) வகை மையத்தில் பொருத்தப்பட்ட டிராயர் வகை சுவிட்ச் கியருடன் சரியாகப் பொருந்துகிறது. நிலையான வகையையும் பயன்படுத்தலாம் XGN தொடர் நிலையான சுவிட்ச் கியர்.

3.அடிக்கடி செயல்பாட்டிற்கு ஏற்றது

வெற்றிட குறுக்கீட்டின் தனித்துவமான நன்மைகளைப் பயன்படுத்தி, தேவைப்படும் சூழ்நிலைகளுக்கு இது மிகவும் பொருத்தமானது. மதிப்பிடப்பட்ட இயக்க மின்னோட்டத்தில் அடிக்கடி செயல்படுவது மற்றும் ஷார்ட்-சர்க்யூட் மின்னோட்டத்தின் தொடர்ச்சியான குறுக்கீடு, வலுவானது நடைமுறை.

4. தரநிலையுடன் இணக்கம்

GB/T1984-2014 "ஹை வோல்டேஜ் சர்க்யூட் பிரேக்கர்ஸ்", JB3855-1996 "3.6~40.5kV இன்டோர் ஹை வோல்டேஜ் ஆகியவற்றை கண்டிப்பாக கடைபிடிக்கிறது வெற்றிட சர்க்யூட் பிரேக்கர்கள்", DL/T403-2000 "12~40.5kV வெற்றிட சர்க்யூட் பிரேக்கர்கள் தொழில்நுட்ப நிபந்தனைகளை வரிசைப்படுத்தும்", மற்றும் IEC62271-100:2008 தரநிலைகள், அதிகாரப்பூர்வ தர உத்தரவாதத்தை உறுதி செய்கிறது.

தொழில்நுட்ப அளவுருக்கள்

கட்டமைப்பு மற்றும் செயல்பாடு

1. ஒட்டுமொத்த அமைப்பு

Usune VS1(ZN63)-12 உட்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் இயக்கத்துடன் ஒரு ஒருங்கிணைந்த கட்டமைப்பை ஏற்றுக்கொள்கிறது. பொறிமுறை மற்றும் வில்-அணைக்கும் அறை முன் மற்றும் பின் ஏற்பாடு. முக்கிய கடத்தும் சுற்று மூன்று கட்டமாகும் தரையில் பொருத்தப்பட்ட அமைப்பு. இந்த தனித்துவமான வடிவமைப்பு வில்-அணைக்கும் அறையில் தூசி திரட்சியைக் கணிசமாகக் குறைக்கிறது. மேற்பரப்பு, வெற்றிட வில்-அணைக்கும் அறை வெளிப்புற காரணிகளால் பாதிக்கப்படுவதைத் தடுக்கிறது. ஈரமான மற்றும் மிகவும் மாசுபட்ட சூழல்களில், இது சிறந்த மின்னழுத்தம் மற்றும் உயர் எதிர்ப்பை பராமரிக்கிறது, அதே போல் சிறப்பாக செயல்படுகிறது தயாரிப்புகள்.

2.ஆப்பரேட்டிங் மெக்கானிசம் அமைப்பு

இயக்க பொறிமுறையானது கையேடு மற்றும் மின்சார ஆற்றல் சேமிப்பு இரண்டையும் கொண்ட ஒரு பிளானர் ஸ்பிரிங்-இயக்கப்படும் பொறிமுறையாகும் செயல்பாடுகள். இயக்க மோட்டார் வில்-அணைக்கும் அறைக்கு முன்னால் அமைச்சரவையில் அமைந்துள்ளது. அமைச்சரவை ஆகும் நான்கு இடைநிலை பகிர்வுகளால் ஐந்து சட்டசபை இடங்களாக பிரிக்கப்பட்டுள்ளது, ஒவ்வொன்றும் ஆற்றல் சேமிப்பு, பரிமாற்றம், இயக்க பொறிமுறையின் ட்ரிப்பிங் மற்றும் தாங்கல் கூறுகள். ஆர்க்-அணைக்கும் அறையின் ஒருங்கிணைந்த வடிவமைப்பு மற்றும் இயக்க பொறிமுறையானது, இயக்க பொறிமுறையின் செயல்திறன் மற்றும் தி வளைவை அணைக்கும் அறையின் திறப்பு மற்றும் மூடும் தேவைகள், தேவையற்ற கூறுகளைக் குறைத்தல், ஆற்றலைக் குறைத்தல் நுகர்வு மற்றும் சத்தம், மற்றும் சர்க்யூட் பிரேக்கரின் செயல்பாட்டு நம்பகத்தன்மையை மேம்படுத்துதல்.

செயல்படும் சூழல்

1. சுற்றுப்புற வெப்பநிலை: அதிகபட்சம் +40℃, குறைந்தபட்சம் -15℃
2. சுற்றுப்புற ஈரப்பதம்: தினசரி சராசரி ஈரப்பதம் ≤95%; மாதாந்திர சராசரி ஈரப்பதம் ≤90%; தினசரி சராசரி நீராவி அழுத்தம் ≤22×10⁻³MPa; மாதாந்திர சராசரி நீராவி அழுத்தம் ≤1.8×10⁻³MPa
3. உயரம்: 1000 மீட்டருக்கு மிகாமல்
4. நில அதிர்வு தீவிரம்: 8 டிகிரிக்கு மேல் இல்லை
5. வளிமண்டல சூழல்: குறிப்பிடத்தக்க தூசி, புகை, அரிக்கும் அல்லது எரியக்கூடிய வாயுக்கள், நீராவிகள் அல்லது உப்பு தெளிப்பு இல்லை சுற்றியுள்ள காற்றில் மாசு.

குறிப்பு: மேலே உள்ள இயல்பான இயக்க சூழல் நிலைமைகள் மீறப்பட்டால், தயவுசெய்து எங்கள் உற்பத்தியாளருடன் கலந்தாலோசிக்கவும் உண்மையான வேலை நிலைமைகளுக்கு ஏற்ப தயாரிப்பைத் தனிப்பயனாக்க முன்கூட்டியே.

நிறுவல் மற்றும் ஆணையிடுதல்

1. போக்குவரத்து மற்றும் சேமிப்பின் போது சேதம் ஏற்பட்டுள்ளதா என சர்க்யூட் பிரேக்கரைச் சரிபார்க்கவும். ஏதேனும் சேதம் கண்டறியப்பட்டால், அதைப் பயன்படுத்துவதை நிறுத்துங்கள் உடனடியாக மற்றும் விற்பனைக்கு பிந்தைய ஆதரவுக்காக எங்கள் சப்ளையரைத் தொடர்பு கொள்ளவும்.
2. அழுக்கு நீக்கவும் (குறிப்பாக காப்பு மேற்பரப்பில் இருந்து). போக்குவரத்து அல்லது சேமிப்பின் போது உருவாகும் அழுக்கு பாதிக்கலாம் உற்பத்தியின் காப்பு செயல்திறன் மற்றும் பாதுகாப்பு அபாயங்கள் கூட ஏற்படலாம்.
3. ஆற்றலைச் சேமிக்கவும், மூடவும் மற்றும் திறக்கவும், ஒழுங்குமுறைகளின்படி சர்க்யூட் பிரேக்கரை கைமுறையாக இயக்கவும். ஆற்றல் சேமிப்பு நிலை மற்றும் திறந்த/நெருங்கிய நிலை குறிகாட்டிகள் இயல்பானவை.
4. ஆற்றலைச் சேமிக்கவும், மூடவும், திறக்கவும், இயங்கும் மின்சார விநியோகத்தைப் பயன்படுத்தி சர்க்யூட் பிரேக்கரை இயக்கவும். ஆற்றல் சேமிப்பு நிலை மற்றும் திறந்த/நெருங்கிய நிலை குறிகாட்டிகள் இயல்பானவை.
5. கை வண்டி-வகை சர்க்யூட் பிரேக்கரின் செயல்பாடு: புஷ் ஹோலில் புஷ் கைப்பிடியைச் செருகவும், அதை கடிகார திசையில் திருப்பவும் 300±3மிமீ மொத்த முன்பக்க ஸ்ட்ரோக்குடன், பின்வாங்குவதற்கு எதிரெதிர் திசையில்; திறந்த நிலையில், சீராக "கிளிக்" ஒலி கேட்கும் வரை கைப்பிடியை 30 முறை நடுத்தர வேகத்தில் இயக்கும் அல்லது சோதனை நிலைக்கு நகர்த்தவும், இது சரியான நிலையில் இருப்பதைக் குறிக்கிறது (மிகுதி பொறிமுறையை சேதப்படுத்தாமல் இருக்க அதிக சக்தியைப் பயன்படுத்த வேண்டாம்), மற்றும் ஒரே நேரத்தில், தொடர்புடைய நிலை காட்டி சுற்று இணைக்கப்படும்.

குறிப்பு: க்ளோசிங் இன்டர்லாக் சாதனம் தேர்ந்தெடுக்கப்பட்டால், இன்டர்லாக் சர்க்யூட் பவர் சப்ளை இணைக்கப்பட வேண்டும் சுற்று மூடும் முன் அதை திறக்கவும்.

நிஜ உலக விண்ணப்ப வழக்கு

வழக்கு ஆய்வு: நகர்ப்புற வணிக வளாக மின் விநியோகத் திட்டம்

முக்கிய வணிக மாவட்டத்தில் 150,000㎡ வணிக வளாகம் (ஷாப்பிங் மால், அலுவலக கட்டிடம் மற்றும் ஹோட்டலை ஒருங்கிணைக்கிறது) சீனாவில் உள்ள ஹாங்ஜோவில், நிலையான செயல்திறன் கொண்ட உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்ஸ் தேவைப்பட்டது ஒட்டுமொத்த மின்சார விநியோகத்தின் தொடர்ச்சியை உறுதி செய்வதற்கான செயல்பாடு மற்றும் உயர் பாதுகாப்பு. பல்வேறு விருப்பங்களை ஒப்பிட்டுப் பார்த்த பிறகு, தி கிளையன்ட் Usune VS1-12/630-25 ஹேண்ட்கார்ட்-வகை உட்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கரைத் தேர்ந்தெடுத்தது, 20 யூனிட்களைப் பயன்படுத்துகிறது வளாகத்தின் உயர் மற்றும் குறைந்த மின்னழுத்த மின் விநியோக அமைப்பின் குறுகிய-சுற்று பாதுகாப்பு மற்றும் சுமை கட்டுப்பாட்டைக் கையாள. செயல்பாட்டிற்கு வந்ததில் இருந்து, இது எந்த தவறும் இல்லாமல் நிலையான முறையில் இயங்கி வருகிறது, பிழையை தனிமைப்படுத்தும் நேரம் 0.3 வினாடிகளாக குறைக்கப்பட்டது, மின் சாதனங்களின் இயல்பான செயல்பாட்டை திறம்பட உறுதி செய்தல் மற்றும் வாடிக்கையாளரிடமிருந்து அதிக பாராட்டுகளைப் பெறுதல்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: உட்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் சாதாரண வரம்பிற்கு வெளியே உள்ள சூழலில் பயன்படுத்தப்பட்டால் என்ன செய்வது?

A1: உண்மையான இயக்கச் சூழல் இயல்பான நிலைமைகளை மீறினால் (உயரம் 1000மீ, சுற்றுப்புற வெப்பநிலை போன்றவை -15℃ அல்லது அதற்கு மேல் +40℃, முதலியன), எங்கள் உற்பத்தியாளருடன் முன்கூட்டியே கலந்தாலோசிப்பது அவசியம். எங்கள் தொழிற்சாலை இன்சுலேஷன் செயல்திறனை மேம்படுத்துதல் மற்றும் மேம்படுத்துதல் போன்ற உண்மையான சுற்றுச்சூழல் அளவுருக்களின் அடிப்படையில் தயாரிப்புகளைத் தனிப்பயனாக்குங்கள் சீல் கட்டமைப்புகள், இலக்கு சூழலில் நிலையான செயல்பாட்டை உறுதி செய்ய.

Q2: Usune VS1-12 தொடர் சர்க்யூட் பிரேக்கர்களின் சேவை வாழ்க்கையை நீட்டிக்க எப்படி பராமரிப்பது?

A2: தயாரிப்பு ஒரு ஒருங்கிணைந்த திடப்படுத்தப்பட்ட துருவத்தையும் ஒருங்கிணைந்த கட்டமைப்பையும் ஏற்றுக்கொள்கிறது, பராமரிப்பு இல்லாத செயல்பாட்டை அடைகிறது சாதாரண பயன்பாட்டின் கீழ். சர்க்யூட் பிரேக்கரின் மேற்பரப்பின் சுத்தத்தை (குறிப்பாக இன்சுலேஷன்) அவ்வப்போது சரிபார்க்கவும் மேற்பரப்பு), தூசி மற்றும் அழுக்கு நீக்கம், மற்றும் திறந்த / நெருக்கமான நிலை குறிகாட்டிகள் மற்றும் ஆற்றல் சேமிப்பு நிலையை அவதானித்தல் தேவைப்படுகின்றன. ஏதேனும் அசாதாரணங்கள் கண்டறியப்பட்டால், உடனடியாக தயாரிப்பைப் பயன்படுத்துவதை நிறுத்திவிட்டு, எங்கள் சப்ளையரைத் தொடர்பு கொள்ளவும் மேலும் சேதத்தைத் தடுக்க தொழில்முறை விற்பனைக்குப் பிந்தைய பராமரிப்பு.

Q3: Usune VS1-12 தொடர் சர்க்யூட் பிரேக்கர்கள் மற்ற பிராண்டுகளின் சுவிட்ச் கியர்களுடன் இணக்கமாக உள்ளதா?

A3: ஆம். தயாரிப்பு தேசிய மற்றும் சர்வதேச தரத்திற்கு ஏற்ப வடிவமைக்கப்பட்டுள்ளது மற்றும் முற்றிலும் இணக்கமானது KYN28A-12 (GZS) வகை மையத்தில் பொருத்தப்பட்ட டிராயர் வகை சுவிட்ச் கியர் மற்றும் XGN தொடர் நிலையான சுவிட்ச் கியர். மேலும், எங்கள் உற்பத்தியாளரின் குறிப்பிட்ட சுவிட்ச் கியர் மாதிரிக்கு ஏற்ப தயாரிப்பு பரிமாணங்கள் மற்றும் இடைமுகங்களை சரிசெய்ய முடியும் பொருந்தக்கூடிய தன்மையை உறுதி செய்ய வாடிக்கையாளர். வாங்குவதற்கு முன், ஸ்விட்ச் கியர் அளவுருக்களை எங்கள் சப்ளையர்க்கு வழங்கவும் தொழில்முறை பொருத்தம் ஆலோசனை.
