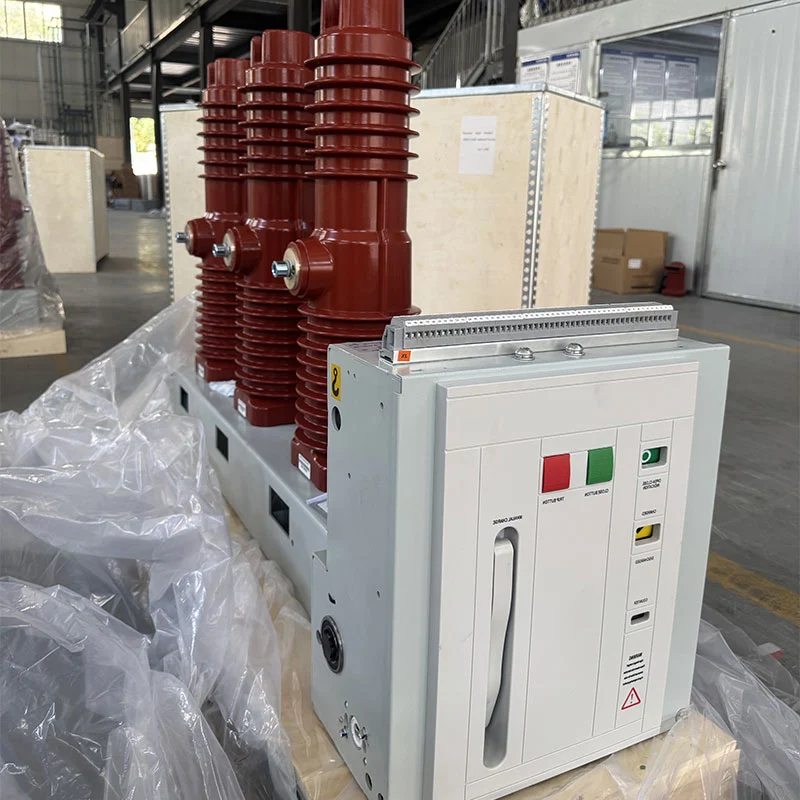

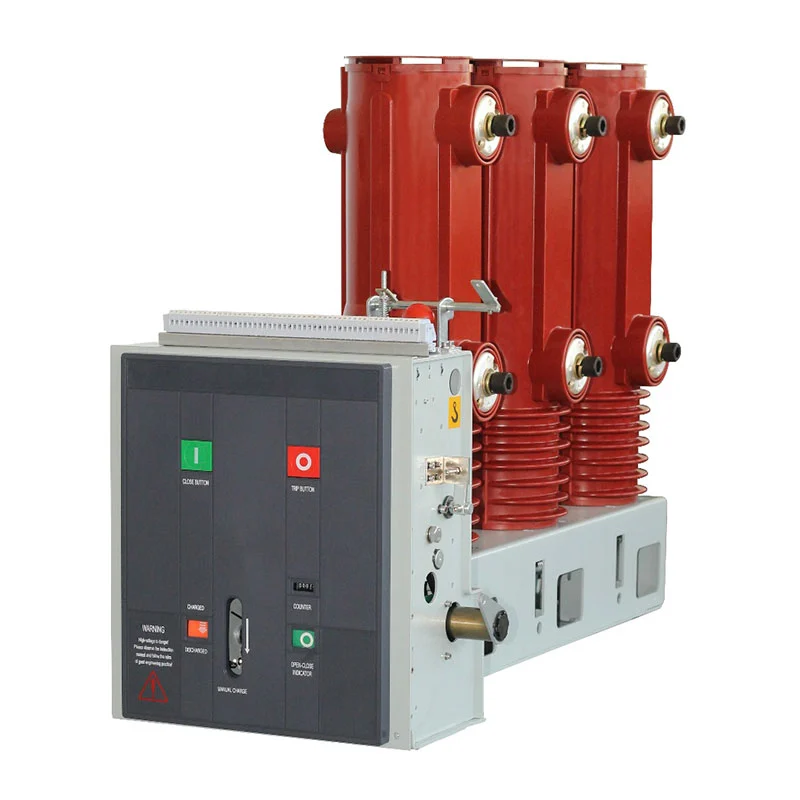

முழுமையான சுவிட்ச் கியர் கேபினட்களைப் போலன்றி, இந்த ZN85C-40.5 40.5kV இன்டோர் வெற்றிட சர்க்யூட் பிரேக்கர் மையத்தில் கவனம் செலுத்துகிறது மின்சுற்றின் மாறுதல் செயல்பாடு. அதன் நிலையான பக்க-ஏற்றப்பட்ட அமைப்பு, மட்டு வசந்த இயக்க முறைமை மற்றும் வெற்றிட குறுக்கீடு தொழில்நுட்பம், அமைப்புகள் உட்பட 40.5kV-வகுப்பு உட்புற பயன்பாடுகளுக்கு நடைமுறை தீர்வை வழங்குகிறது. அடிக்கடி மாறுதல் செயல்பாடுகள் தேவைப்படும்.
இயக்க பொறிமுறையானது 40.5kV வெற்றிட சர்க்யூட் பிரேக்கரின் சிறப்பியல்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. அது பிரேக்கர் சட்டத்திற்குள் நிறுவப்பட்ட ஒரு மட்டு ஸ்பிரிங் பொறிமுறையை ஏற்றுக்கொள்கிறது, இது இயந்திர வெளியீட்டு பண்புகளை அனுமதிக்கிறது வெற்றிட குறுக்கீட்டின் இயக்கத் தேவைகளைப் பொருத்துவதற்கு.
பொறிமுறையானது பிரேக்கரின் மேல் மற்றும் கீழ் அமைப்பைச் சுற்றி வடிவமைக்கப்பட்டுள்ளது மற்றும் ஒரு ஒருங்கிணைந்த பகுதியை உருவாக்குகிறது ஒட்டுமொத்த அமைப்பு. இந்த கட்டமைப்பு இயந்திர பரிமாற்ற பாதையை எளிதாக்குகிறது, அதே நேரத்தில் நிலையான அடிப்படையை வழங்குகிறது மூடுதல் மற்றும் திறப்பு செயல்பாடுகள்.
நிலையான பக்கவாட்டில் பொருத்தப்பட்ட கட்டமைப்பு உட்புற மின் சாதனங்களுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு பிரேக்கர் நிறுவப்பட்டுள்ளது. அர்ப்பணிக்கப்பட்ட மாறுதல் கூறு. திட்ட வடிவமைப்பைப் பொறுத்து, வலது வெளிச்செல்லும் வரி, மேல் போன்ற உள்ளமைவுகள் உள்வரும் மற்றும் உட்பொதிக்கப்பட்ட ஏற்பாடுகளைத் தேர்ந்தெடுக்கலாம்.
ஒரு முழுமையான திரும்பப் பெறக்கூடிய சுவிட்ச் கியர் அமைச்சரவையுடன் ஒப்பிடுகையில், இந்த அமைப்பு திட்ட வடிவமைப்பாளரை கவனம் செலுத்த அனுமதிக்கிறது குறிப்பிட்டபடி தேவையான முதன்மை மற்றும் இரண்டாம் நிலை மின் உபகரணங்களுடன் பிரேக்கரை ஒருங்கிணைத்தல் அமைப்பு ஏற்பாடு.
மூடும் ஆற்றல் வசந்த பொறிமுறையில் இயந்திரத்தனமாக சேமிக்கப்படுகிறது. ஆற்றல் சேமிப்பை மோட்டார் மூலம் முடிக்க முடியும் அல்லது ஆற்றல் சேமிப்பு கைப்பிடியுடன் கைமுறையாக. மோட்டார் பொருத்தப்பட்ட செயல்பாட்டின் போது, டிரான்ஸ்மிஷன் கியர் அமைப்பு இயக்குகிறது ஆற்றல் சேமிப்பு தண்டு மற்றும் குறிப்பிட்ட சேமிக்கப்பட்ட-ஆற்றல் நிலையை அடையும் வரை மூடும் வசந்தத்தை அழுத்துகிறது.
ஆற்றல் சேமிப்பு முடிந்ததும், தக்கவைக்கும் பொறிமுறையானது நீரூற்றை நிலை மற்றும் ஆற்றல் சேமிப்பை வைத்திருக்கிறது காட்டி தொடர்புடைய நிலைக்கு மாறுகிறது. துணை சுவிட்ச் மோட்டார் மின்சார விநியோகத்தை துண்டிக்கும் போது சேமிக்கப்பட்ட-ஆற்றல் நிலையை அடைந்து, மூடும் கட்டளைக்கு பிரேக்கரைத் தயார் நிலையில் வைக்கிறது.
மூடும் செயல்பாட்டை கைமுறையாக மூடும் பொத்தான் மூலமாகவோ அல்லது மின்சாரம் மூலமாகவோ கண்ட்ரோல் மூலம் தொடங்கலாம் சுற்று. மூடும் மின்காந்தம் செயல்படும் போது, சேமிக்கப்பட்ட வசந்த ஆற்றல் கேம் மற்றும் மூலம் வெளியிடப்படுகிறது பரிமாற்ற பொறிமுறை.
இணைக்கும் பொறிமுறையானது தனிமைப்படுத்தப்பட்ட இயக்கத் தடியை இயக்குகிறது மற்றும் மூடும் நிலையை நோக்கி தொடர்பை நகர்த்துகிறது தொடர்பு வசந்தத்தை அழுத்துகிறது. க்ளோசிங் ஸ்ட்ரோக் முடிந்த பிறகு, தக்கவைக்கும் பொறிமுறையானது மூடியை பராமரிக்கிறது நிலை மற்றும் துணை சுவிட்ச் அதற்கேற்ப மாறுகிறது.
திறப்பை கைமுறையாகவோ அல்லது மின் திறப்பு கட்டளை மூலமாகவோ தொடங்கலாம். தொடக்க வெளியீட்டு பொறிமுறையானது திறக்கிறது க்ளோசிங் ரிடெய்னர், காண்டாக்ட் மற்றும் பிரேக்கிங் ஸ்பிரிங்ஸின் சேமிக்கப்பட்ட ஆற்றலை வெற்றிட குறுக்கீட்டை பிரிக்க அனுமதிக்கிறது தொடர்புகள்.
தொடக்க இயக்கத்தின் இறுதி கட்டத்தில், ஹைட்ராலிக் பஃபர் மீதமுள்ள இயந்திர ஆற்றலை உறிஞ்சுகிறது மற்றும் பிரிப்பு நிலையை கட்டுப்படுத்துகிறது. இந்த ஒருங்கிணைந்த பொறிமுறையானது கட்டுப்படுத்தப்பட்ட திறப்பு செயல்முறையை பராமரிக்க உதவுகிறது.
திட்டத் தேவைகளுக்கு ஏற்ப பிரேக்கரை AC அல்லது DC இயக்க சக்தியுடன் கட்டமைக்க முடியும். வழங்கப்பட்டது உள்ளமைவில் AC110/220V மற்றும் DC110/220V சுருள்களை மூடுவதற்கும் திறப்பதற்குமான விருப்பங்கள், நெகிழ்வுத்தன்மையை வழங்குகிறது பல்வேறு துணை மின்நிலையம் மற்றும் தொழில்துறை கட்டுப்பாட்டு அமைப்புகளுக்கு.
மூடும் சுருள் 288W என மதிப்பிடப்பட்ட சக்தியைக் கொண்டுள்ளது, அதே நேரத்தில் தொடக்க சுருள் 288W இல் குறிப்பிடப்பட்டுள்ளது. இயல்பான செயல்பாடு மின்னழுத்த வரம்பு மூடும் சுருளுக்கான மதிப்பிடப்பட்ட மின்னழுத்தத்தில் 85%–110% மற்றும் தொடக்கச் சுருளுக்கான மதிப்பிடப்பட்ட மின்னழுத்தத்தில் 65%–120% ஆகும்.
ஆற்றல் சேமிப்பு மோட்டார் அடுத்த மூடல் செயல்பாட்டிற்கான தானியங்கி தயாரிப்பை வழங்குகிறது. வழங்கப்பட்ட ZYJ220 கட்டமைப்பு DC220V சக்தியை 90W இன் உள்ளீட்டு சக்தியுடன் பயன்படுத்துகிறது. மதிப்பிடப்பட்ட இயக்க மின்னழுத்தத்தில், ஆற்றல் சேமிப்பு நேரம் 15 வினாடிகளுக்கு மேல் இல்லை என குறிப்பிடப்பட்டுள்ளது.
இந்த ஏற்பாட்டானது, தேவையில்லாமல் செயல்பாட்டிற்குப் பிறகு அதன் சேமிக்கப்பட்ட-ஆற்றல் நிலையை மீட்டெடுக்க பிரேக்கரை அனுமதிக்கிறது தொடர்ச்சியான கையேடு தலையீடு.
திறப்பு செயல்பாட்டின் போது மின்சுற்று குறுக்கிடுவதற்கு வெற்றிட குறுக்கீடு பொறுப்பாகும். போது தொடர்புகள் தனித்தனியாக, குறுக்கீடு செயல்முறை ஒரு வெற்றிட குறுக்கீட்டிற்குள் நடைபெறுகிறது காற்று-இன்சுலேட்டட் மாறுதல் அறை.
வெற்றிட குறுக்கீடு மற்றும் ஸ்பிரிங்-ஆபரேட்டட் மெக்கானிக்கல் டிரான்ஸ்மிஷன் ஆகியவற்றின் கலவையானது பிரேக்கரை பொருத்தமானதாக ஆக்குகிறது நம்பகமான மாறுதல் செயல்திறன் மற்றும் மீண்டும் மீண்டும் செயல்பாடு தேவைப்படும் உட்புற நடுத்தர மின்னழுத்த பயன்பாடுகள்.
ZN85C-40.5 தொடரின் அசல் வடிவமைப்பு அடிக்கடி மாறுதல் தேவைப்படும் பயன்பாடுகளைக் கருதுகிறது. அதன் செயல்பாடு பொறிமுறையானது 40.5kV வெற்றிட குறுக்கீட்டின் பண்புகளுடன் பொருந்துகிறது, அதே நேரத்தில் மோட்டார் பொருத்தப்பட்ட ஆற்றல் சேமிப்பு கணினி மீண்டும் மீண்டும் கைமுறையாக சார்ஜ் செய்யும் தேவையை குறைக்கிறது.
இது தொழில்துறை வசதிகள், துணை மின்நிலையங்கள் மற்றும் மின் உற்பத்தி நிலையங்களுக்கு ஏற்றவாறு சாதனங்களை மாற்றுகிறது சாதாரண மின் அமைப்பு நிர்வாகத்தின் ஒரு பகுதியாகும்.
மின் உற்பத்தியில் உட்புற மின் விநியோகம் மற்றும் மின் கட்டுப்பாட்டு அமைப்புகளில் பிரேக்கரை இணைக்கலாம் வசதிகள், அங்கு நம்பகமான மாறுதல் மற்றும் மின்சார சுற்றுகளின் பாதுகாப்பு தேவை.
துணை மின்நிலையங்களில், நிலையான உட்புற கட்டமைப்பு தொடர்புடைய உயர் மின்னழுத்த மின்னோட்டத்தில் ஒருங்கிணைக்கப்படலாம். முதன்மை சுற்று ஏற்பாடு, கட்டுப்பாட்டு திட்டம் மற்றும் பாதுகாப்பு தேவைகளுக்கு ஏற்ப அமைப்பு.
கணிசமான மின் சுமைகளுடன் தொழில்துறை மற்றும் சுரங்க வசதிகளுக்கு, பிரேக்கர் மாறுதல் மற்றும் வழங்க முடியும் உட்புற மின் விநியோக அமைப்புகளில் பாதுகாப்பு செயல்பாடுகள் மற்றும் வழக்கமான தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றது மாறுதல் செயல்பாடுகள்.
மூடுதல் மற்றும் திறப்பு செயல்பாடுகளை மின்சாரம் மூலம் கட்டுப்படுத்த முடியும் என்பதால், பிரேக்கரை ஒருங்கிணைக்க முடியும் திட்ட வடிவமைப்பின் படி உள்ளூர் அல்லது தொலைநிலை செயல்பாட்டிற்கான பொருத்தமான இரண்டாம் நிலை கட்டுப்பாட்டு அமைப்பு.
| பொருள் | விவரக்குறிப்பு |
| மாதிரி | ZN85C-40.5 |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 40.5கி.வி |
| அமைப்பு | மூன்று கட்ட ஏசி |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50 ஹெர்ட்ஸ் |
| நிறுவல் | உட்புறம் |
| கட்டமைப்பு | நிலையான பக்க-ஏற்றப்பட்ட |
| இயக்க பொறிமுறை | மட்டு வசந்த இயக்க முறைமை |
| ஆற்றல் சேமிப்பு | மோட்டார் / கையேடு |
| மூடும் செயல்பாடு | கையேடு / மின் |
| திறப்பு செயல்பாடு | கையேடு / மின் |
| சுருள் மின்னழுத்தத்தை மூடுகிறது | AC110/220V, DC110/220V |
| சுருள் மின்னழுத்தத்தைத் திறக்கிறது | AC110/220V, DC110/220V |
| சுருள் சக்தியை மூடுகிறது | 288W |
| சுருள் சக்தியைத் திறக்கிறது | 288W |
| ஆற்றல் சேமிப்பு மோட்டார் | ZYJ220 |
| மோட்டார் மதிப்பிடப்பட்ட மின்னழுத்தம் | DC220V |
| மோட்டார் மதிப்பிடப்பட்ட உள்ளீட்டு சக்தி | 90W |
| ஆற்றல் சேமிப்பு நேரம் | ≤15வி |
| கட்டமைப்பு | வடிவமைப்பின் படி வலது புறம் / மேல் உள்வரும் / உட்பொதிக்கப்பட்டது |
உபகரணங்கள் உட்புற நிறுவலுக்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் உயர் மின்னழுத்தத்திற்கு ஏற்ற சூழலில் பயன்படுத்தப்பட வேண்டும் மின் உபகரணங்கள். இறுதித் திட்டம் சுற்றுப்புற வெப்பநிலை, ஈரப்பதம், உயரம், காற்றோட்டம் மற்றும் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும் முழுமையான மின் கட்டமைப்பை நிர்ணயிக்கும் போது மற்ற சுற்றுச்சூழல் நிலைமைகள்.
கடுமையான அதிர்வு, தாக்கம் அல்லது அரிக்கும் சுற்றுச்சூழல் நிலைமைகள் இல்லாத இடத்தில் பிரேக்கர் நிறுவப்பட வேண்டும். நிறுவல் ஏற்பாடு சாதனத்தைச் சுற்றி போதுமான இயக்க மற்றும் பராமரிப்பு இடத்தையும் உறுதி செய்ய வேண்டும் பிரேக்கர் மற்றும் தொடர்புடைய மின் கூறுகளின் தேவையான இயந்திர சீரமைப்பை பராமரிக்கவும்.
Zhejiang Usune Electric Co., Ltd. தயாரிப்பு தரம், சுற்றுச்சூழல் ஆகியவற்றை உள்ளடக்கிய ஒரு ஒருங்கிணைந்த மேலாண்மை அமைப்பைப் பயன்படுத்துகிறது மேலாண்மை மற்றும் தொழில்சார் சுகாதாரம் மற்றும் பாதுகாப்பு. நிறுவனம் ISO 9001, ISO 14001 மற்றும் ISO 45001 சான்றிதழ்களைக் கொண்டுள்ளது, அசெம்பிளி மற்றும் இன்ஸ்பெக்ஷன் மூலம் கூறுகளைத் தேர்ந்தெடுப்பதில் இருந்து கட்டுப்படுத்தப்பட்ட உற்பத்தி செயல்முறைகளை ஆதரித்தல்.
மின் அளவுருக்கள் மற்றும் உள்ளமைவுகளுடன் பொருந்தக்கூடிய IEC மற்றும் GB தரநிலைகளின்படி தயாரிப்பு உருவாக்கப்பட்டது குறிப்பிட்ட திட்ட தேவைகளுக்கு ஏற்ப தீர்மானிக்கப்படுகிறது. CE சான்றிதழும் பொருந்தும் தயாரிப்பு கட்டமைப்பு, சர்வதேச திட்டங்களுக்கு கூடுதல் ஆவண ஆதரவு வழங்கும்.
ZN85C-40.5 40.5kV இன்டோர் வெற்றிட சர்க்யூட் பிரேக்கர், காஸ்-ஸ்பேஸ் ராக்கெட் ஏவு திட்டத்தில் குறிப்பிடப்பட்டுள்ளது, உசுனேவின் உயர் மின்னழுத்த மின் சாதனங்களுக்கான நடைமுறை பொறியியல் பயன்பாட்டு உதாரணத்தை வழங்குதல் தொழில்துறை சூழல்.
ZN85C-40.5 40.5kV உட்புற வெற்றிட சர்க்யூட் பிரேக்கர் முதன்மையாக ஒரு மாறுதல் மற்றும் பாதுகாப்பு கூறு ஆகும், அதே நேரத்தில் ஒரு முழுமையாக திரும்பப் பெறக்கூடிய சுவிட்ச் கியர் பேனல், பிரேக்கரை பஸ்பார்கள், கேபிள் பெட்டிகள், கட்டுப்பாட்டு உபகரணங்கள், ஆகியவற்றுடன் ஒருங்கிணைக்கிறது. பாதுகாப்பு சாதனங்கள் மற்றும் பிற அமைச்சரவை கூறுகள். எனவே, திட்டத்திற்கு ஒரு தேவைப்படும் போது பிரேக்கர் மிகவும் பொருத்தமானது ஒரு பெரிய மின் அமைப்பில் ஒருங்கிணைக்க 40.5kV மாறுதல் சாதனம்.
| ஒப்பீடு | ZN85C-40.5 வெற்றிட சர்க்யூட் பிரேக்கர் | திரும்பப் பெறக்கூடிய VCB சுவிட்ச்கியர் | குறைந்த மின்னழுத்த விநியோக அமைச்சரவை |
| முக்கிய செயல்பாடு | மாறுதல் மற்றும் சுற்று பாதுகாப்பு | முழு MV விநியோகம் மற்றும் மாறுதல் | எல்வி மின் விநியோகம் |
| மின்னழுத்த வகுப்பு | 40.5கி.வி | நடுத்தர மின்னழுத்தம் | குறைந்த மின்னழுத்தம் |
| நிறுவல் | சரி செய்யப்பட்டது | திரும்பப் பெறக்கூடியது | நிலையான / திரும்பப் பெறக்கூடியது |
| முக்கிய கவனம் | இயக்க முறைமை மற்றும் குறுக்கீடு | முழுமையான அமைச்சரவை அமைப்பு | சக்தி விநியோகம் |
| ஆற்றல் சேமிப்பு | வசந்த பொறிமுறை | VCB இயக்க பொறிமுறை | ACB/MCCB உள்ளமைவைப் பொறுத்தது |
| கட்டுப்பாடு | கையேடு / மின் | உள்ளூர் / மின் | உள்ளூர் / மின் |
| வழக்கமான பயன்பாடு | மின் உற்பத்தி நிலையங்கள், துணை மின் நிலையங்கள், தொழில்துறை | எம்வி விநியோக அமைப்புகள் | தொழிற்சாலைகள், கட்டிடங்கள் மற்றும் வணிக வசதிகள் |
வாடிக்கையாளரின் ஒற்றை வரி வரைபடம், மதிப்பிடப்பட்ட மின்னழுத்தம், ஆகியவற்றின் படி Usune பொருத்தமான உள்ளமைவை தீர்மானிக்க முடியும். கட்டுப்பாட்டு சக்தி, நிறுவல் ஏற்பாடு மற்றும் இயக்க தேவைகள். இந்த அணுகுமுறை தேர்ந்தெடுக்கப்பட்டதை உறுதிப்படுத்த உதவுகிறது பிரேக்கர் சுற்றியுள்ள முதன்மை மற்றும் இரண்டாம் நிலை மின் சாதனங்களுடன் இணக்கமானது.
சிறப்பு கட்டுப்பாட்டு மின்னழுத்தங்கள், நிறுவல் ஏற்பாடுகள் அல்லது இயக்கத் தேவைகள் கொண்ட திட்டங்களுக்கு, தொழில்நுட்பம் உற்பத்திக்கு முன் உள்ளமைவைப் பற்றி விவாதிக்கலாம். இது ZN85C-40.5 40.5kV இன்டோர் வெற்றிட சர்க்யூட் பிரேக்கரை அனுமதிக்கிறது ஒரு நிலையான நிலையான கட்டமைப்பை நம்புவதை விட உண்மையான மின் அமைப்புக்கு மாற்றியமைக்க வேண்டும்.
இது ஒரு உட்புற 40.5kV வெற்றிட சர்க்யூட் பிரேக்கர் ஆகும், இது மின் உற்பத்தி நிலையங்களில் மின் கட்டுப்பாடு மற்றும் பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது, துணை மின் நிலையங்கள், தொழில்துறை வசதிகள் மற்றும் சுரங்க நிறுவனங்கள்.
ZN85C-40.5 ஆனது திரும்பப் பெறக்கூடிய தள்ளுவண்டி அமைப்பைக் காட்டிலும் நிலையான பக்கவாட்டில் பொருத்தப்பட்ட கட்டமைப்பைப் பயன்படுத்துகிறது.
ஆம். ஸ்பிரிங் மெக்கானிசம் கையேடு ஆற்றல் சேமிப்பு மற்றும் கைமுறை செயல்பாட்டை ஆதரிக்கிறது, அதே நேரத்தில் மின்சார செயல்பாடும் உள்ளது கிடைக்கும்.
திட்டத் தேவைகளுக்கு ஏற்ப மூடுதல் மற்றும் திறப்பு சுருள்களை AC110/220V அல்லது DC110/220V க்கு கட்டமைக்க முடியும்.
ZYJ220 மோட்டார் கட்டமைப்பின் குறிப்பிட்ட ஆற்றல் சேமிப்பு நேரம் மதிப்பிடப்பட்ட மின்னழுத்தத்தில் ≤15 வினாடிகள் ஆகும்.
ஆம். பொருந்தக்கூடிய செயல்பாட்டிற்கு உட்பட்டு, அடிக்கடி செயல்பட வேண்டிய பயன்பாடுகளுக்காக தயாரிப்பு வடிவமைக்கப்பட்டுள்ளது நிபந்தனைகள் மற்றும் தொழில்நுட்ப கட்டமைப்பு.
ஆம். திட்ட வரைபடங்கள், மின் அளவுருக்கள், கட்டுப்பாடு தேவைகள் மற்றும் ஆகியவற்றின் படி உசுனே தயாரிப்பை உள்ளமைக்க முடியும் நிறுவல் நிலைமைகள்.
