துணை மின்நிலையத்திற்கான உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர் ஸ்விட்ச்

துணை மின்நிலையத்திற்கான Usune LW36-110 உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர் சுவிட்ச் என்பது சுயாதீனமாக உருவாக்கப்பட்ட ஒரு முக்கிய மின் சாதனமாகும். சீனாவின் உயர் மின்னழுத்த சுவிட்ச் கியரில் முன்னணி உற்பத்தியாளரான ஜெஜியாங் உசுனே எலக்ட்ரிக் கோ., லிமிடெட் தயாரித்தது தொழில். இந்த மூன்று-கட்ட ஏசி 50 ஹெர்ட்ஸ் வெளிப்புற உயர் மின்னழுத்த சுவிட்ச் கியர் முதன்மையாக கட்டுப்பாட்டிற்கும் பாதுகாப்பிற்கும் பயன்படுத்தப்படுகிறது. 110kV பவர் டிரான்ஸ்மிஷன் மற்றும் டிரான்ஸ்ஃபர்மேஷன் சிஸ்டம்கள், மேலும் ஒரு தொடர்பு சர்க்யூட் பிரேக்கராகவும் பயன்படுத்தப்படலாம். சுவிட்ச் கியர் அசெம்பிளிகள் தேவைப்படும் பயன்பாடுகள். தயாரிப்புகள் Usune இன் தொழில்முறை தொழிற்சாலையில் தயாரிக்கப்படுகின்றன, ஒருங்கிணைக்கப்படுகின்றன R&D, உற்பத்தி மற்றும் சோதனை, ஒவ்வொரு தயாரிப்பும் தொழிற்சாலையை விட்டு வெளியேறும் முன் கடுமையான தரத் தரங்களைச் சந்திக்கிறது என்பதை உறுதிப்படுத்துகிறது.

முக்கிய இணக்கம் மற்றும் அதிகாரம்

தயாரிப்பு நம்பகத்தன்மை மற்றும் இணக்கத்தன்மைக்கு உத்தரவாதம் அளிக்க, Usune LW36-110 உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர் ஸ்விட்ச் துணை மின்நிலையம் GB1984-2003 "AC உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்ஸ்" தரநிலையுடன் முழுமையாக இணங்குகிறது மற்றும் தேவைகளைப் பூர்த்தி செய்கிறது சர்வதேச மின்தொழில்நுட்ப ஆணையம் (IEC) தரநிலை IEC62271-100:2001 "உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்கியர் - பகுதி 100: உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்கள்". ஒரு தொழில்முறை சப்ளையராக, உசுனே கடுமையான தர அமைப்பைக் கடந்துள்ளார் சான்றிதழ், மற்றும் அதன் தொழிற்சாலை மேம்பட்ட உற்பத்தி மற்றும் சோதனை உபகரணங்களுடன் பொருத்தப்பட்டுள்ளது என்பதை உறுதிப்படுத்துகிறது ஒவ்வொரு தயாரிப்பின் செயல்திறன் தொழில்துறை தரத்தை பூர்த்தி செய்கிறது அல்லது மீறுகிறது.

முக்கிய தொழில்நுட்ப அம்சங்கள்

1. மேம்பட்ட ஆர்க் அணைக்கும் கொள்கை

ஒரு தனித்துவமான "வெப்ப விரிவாக்கம் + துணை" ஆர்க் அணைக்கும் கொள்கையைப் பயன்படுத்தி, இது சிறந்த உடைக்கும் தன்மையைக் கொண்டுள்ளது. செயல்திறன், குறுகிய வில் நேரம், நீண்ட மின் ஆயுள் மற்றும் குறைந்த இயக்க சத்தம், சக்தியின் பாதுகாப்பை திறம்பட உறுதி செய்கிறது கட்டம் செயல்பாடு.

2. பாதுகாப்பான இன்சுலேடிங் மீடியம்

இன்சுலேடிங் மற்றும் ஆர்க்-அணைப்பான் போன்ற சிறந்த இன்சுலேஷன் மற்றும் ஆர்க்-அணைக்கும் பண்புகளுடன் SF6 வாயுவைப் பயன்படுத்துகிறது. நடுத்தரமானது, எரிப்பு அல்லது வெடிப்பு அபாயத்தை ஏற்படுத்தாது, இது அடர்த்தியான மக்கள்தொகை மற்றும் பல்வேறு பகுதிகளுக்கு ஏற்றது சிக்கலான துணை மின்நிலைய சூழல்கள்.

3. நம்பகமான இயக்க முறைமை

CTB-1 வகை ஸ்பிரிங் ஆப்பரேட்டிங் மெக்கானிசம் பொருத்தப்பட்டுள்ளது, இதில் எளிய மற்றும் கச்சிதமான அமைப்பு, நிலையான செயல்பாடு, உயர் பாதுகாப்பு மற்றும் நம்பகத்தன்மை, மற்றும் குறைக்கப்பட்ட பராமரிப்பு மற்றும் தோல்வி அதிர்வெண்.

4. வலுவான சுற்றுச்சூழல் தழுவல்

பல்வேறு சுற்றுச்சூழல் குறிகாட்டிகளுடன் கண்டிப்பாக இணங்கி, கடுமையான சூழல்களில் நிலையானதாக செயல்பட முடியும் வெவ்வேறு பிராந்தியங்களில் நீண்ட கால நிலையான செயல்பாடு.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

1. மதிப்பிடப்பட்ட மின்னழுத்தம்: 110kV; மதிப்பிடப்பட்ட அதிர்வெண்: 50Hz; மதிப்பிடப்பட்ட மின்னோட்டம்: 3150A
2. மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட்: 40kA; மதிப்பிடப்பட்ட ஷார்ட்-சர்க்யூட் மேக்கிங் கரண்ட் (உச்சம்): 100kA
3. மதிப்பிடப்பட்ட SF6 வாயு அழுத்தம் (20℃): 0.5MPa; வருடாந்திர கசிவு விகிதம்: ≤0.5%
4. இயந்திர வாழ்க்கை: 6000 சுழற்சிகள்; திறக்கும் நேரம்: ≤60ms; நிறைவு நேரம்: ≤145 மி.வி
5. சுற்றுப்புற வெப்பநிலை வரம்பு: -30℃～+40℃; உயரம்: ≤3000மீ

தயாரிப்பு ஒட்டுமொத்த அமைப்பு

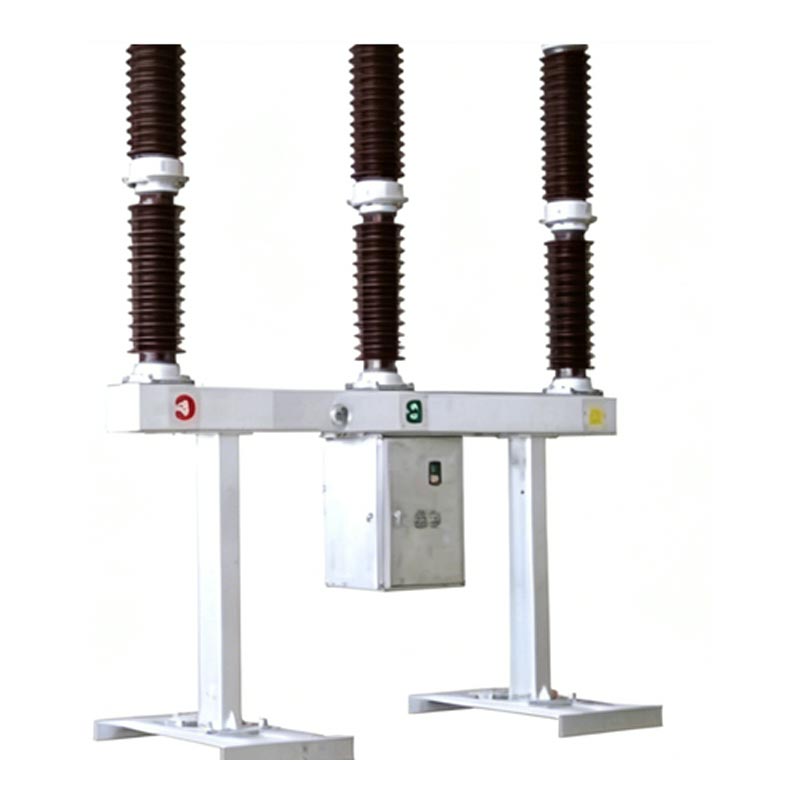

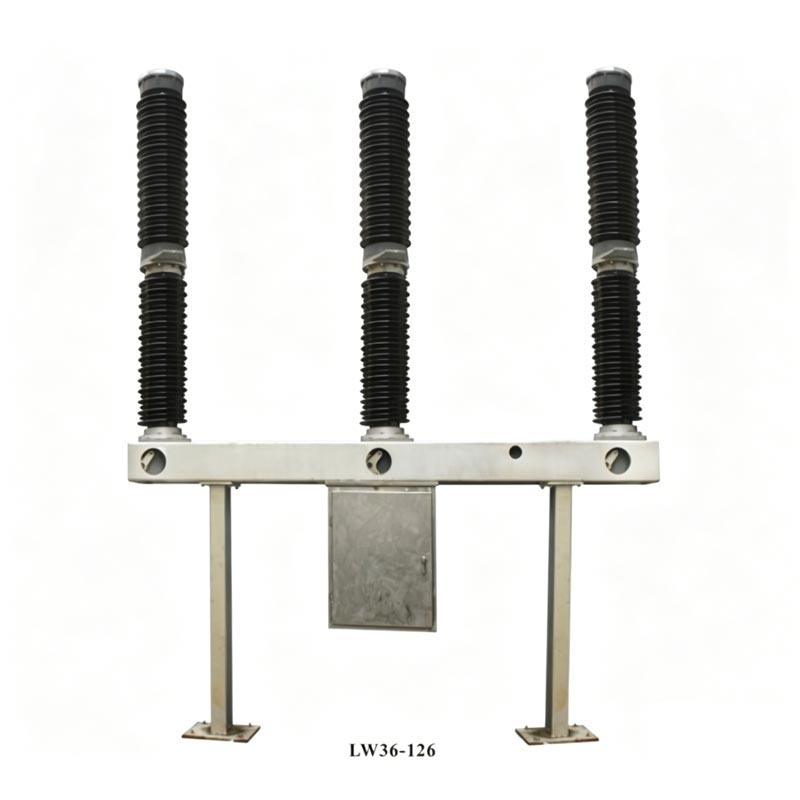

துணை மின்நிலையத்திற்கான உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர் ஸ்விட்ச் ஒரு சுய-ஆற்றல் கொண்ட ஆர்க்-அணைக்கும் அறையை ஒருங்கிணைக்கிறது. அமைப்பு, ஒவ்வொரு கட்டமும் ஒற்றை தூண் ஒற்றை உடைப்பு (POLE). ஒவ்வொரு சர்க்யூட் பிரேக்கரும் மூன்று கட்டங்களைக் கொண்டுள்ளது, அதே சட்டகத்தில் நிறுவப்பட்டது, ஒரு ஸ்பிரிங் பொறிமுறையால் இயக்கப்படுகிறது, மூன்று கட்டங்கள் இயந்திரத்தனமாக இணைக்கப்பட்டுள்ளன. மேல் தயாரிப்பு ஒரு ஆர்க்-அணைக்கும் அறை பீங்கான் புஷிங் கொண்டுள்ளது, நடுத்தர பிரிவில் ஒரு ஆதரவு பீங்கான் உள்ளது புஷிங் மற்றும் சட்டகம், மற்றும் பொறிமுறை பெட்டி நடுவில் அமைந்துள்ளது மற்றும் சட்டத்திற்கு கீழே இடைநிறுத்தப்பட்டுள்ளது. இது வீடுகள் உள் வசந்த இயக்க முறைமை மற்றும் மின் கட்டுப்பாட்டு கூறுகள். பொறிமுறை வெளியீடு இழுக்கும் கம்பி இணைக்கிறது இணைக்கும் தடி மற்றும் சுழலும் கை. SF6 வாயு அடர்த்தி கட்டுப்படுத்தி சட்டத்தின் முன்புறத்தில் நிறுவப்பட்டுள்ளது, அதாவது இரண்டு முனைகளிலும் ஆதரவுகளால் ஆதரிக்கப்படுகிறது.

வேலை செய்யும் கொள்கை

1. மூடும் நிலை

கணினி மின்னோட்டம் டெர்மினல்கள், நிலையான தொடர்பு ஆதரவு கம்பி, நிலையான முக்கிய தொடர்பு, நகரும் முக்கிய வழியாக பாய்கிறது தொடர்பு, சிலிண்டர், இடைநிலை தொடர்பு மற்றும் இடைநிலை விளிம்பு, பின்னர் அமைப்புடன் ஒரு சுற்று உருவாக்குகிறது முனையங்கள்.

2. திறப்பு செயல்பாடு

ஆக்சுவேட்டரின் செயல்பாட்டின் கீழ், இயக்க கை இன்சுலேடிங் புல் ராட், பிஸ்டன் ராட், சிலிண்டர், நகரும் வில் ஆகியவற்றை இழுக்கிறது. தொடர்பு, மற்றும் முனை ஒன்றாக கீழ்நோக்கி. நகரும் மற்றும் நிலையான தொடர்புகள் பிரிக்கப்படும் போது ஒரு வில் உருவாக்கப்படுகிறது. எப்போது நகரும் தொடர்பு அமைப்பு ஒரு குறிப்பிட்ட நிலைக்கு கீழ்நோக்கி நகர்கிறது, முனை திறக்கிறது மற்றும் சுருக்கப்பட்ட SF6 வாயு சிலிண்டர் முனை வழியாக வில் பகுதியில் ஊதப்படுகிறது. மின்னோட்டம் பூஜ்ஜியத்தைக் கடக்கும்போது வில் அணைக்கப்படுகிறது.

3. மூடும் செயல்பாடு

ஆக்சுவேட்டரின் செயல்பாட்டின் கீழ், செயல்படும் கை, காப்பிடப்பட்ட கம்பியுடன் இணைக்கப்பட்ட நகரும் தொடர்பை மேல்நோக்கி இழுக்கிறது. இறுதி நிலைக்கு. அதே நேரத்தில், SF6 வாயு சிலிண்டருக்குள் நுழைகிறது, அடுத்த திறப்பு செயல்பாட்டிற்கு தயாராகிறது.

முக்கிய அமைப்பு அறிமுகம்

1. SF6 எரிவாயு அமைப்பு

SF6 அடர்த்தி மீட்டர் (அழுத்த அளவு மற்றும் அடர்த்தி கட்டுப்படுத்தி ஒருங்கிணைந்த), எரிவாயு விநியோக வால்வு, மூன்று-கட்டம் கொண்டது வால்வுகள், மற்றும் SF6 எரிவாயு குழாய். இது வெப்பநிலை இழப்பீடு, அலாரம் மற்றும் இன்டர்லாக் பிரஷர் பாதுகாப்பு ஆகியவற்றைக் கொண்டுள்ளது நிலையான SF6 வாயு அழுத்தத்தை உறுதி செய்கிறது.

2. கட்டுப்பாட்டு அமைப்பு

பொறிமுறை வீட்டுவசதிக்குள் அமைந்துள்ளது, இது இயக்க சுவிட்சுகள், தானியங்கி சுவிட்சுகள் போன்ற முக்கிய கூறுகளை உள்ளடக்கியது. பயண சுவிட்சுகள், ரிலேக்கள், டெர்மினல்கள், மூடும் சுருள்கள், மோட்டார்கள் மற்றும் ஹீட்டர்கள். இது சுவிட்ச் கட்டுப்பாடு, எதிர்ப்பு பம்பிங், வசந்த ஆற்றல் சேமிப்பு, SF6 வாயு அழுத்த பாதுகாப்பு, வெப்பமாக்கல் மற்றும் லைட்டிங் செயல்பாடுகள்.

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

நடைமுறை விண்ணப்ப வழக்கு

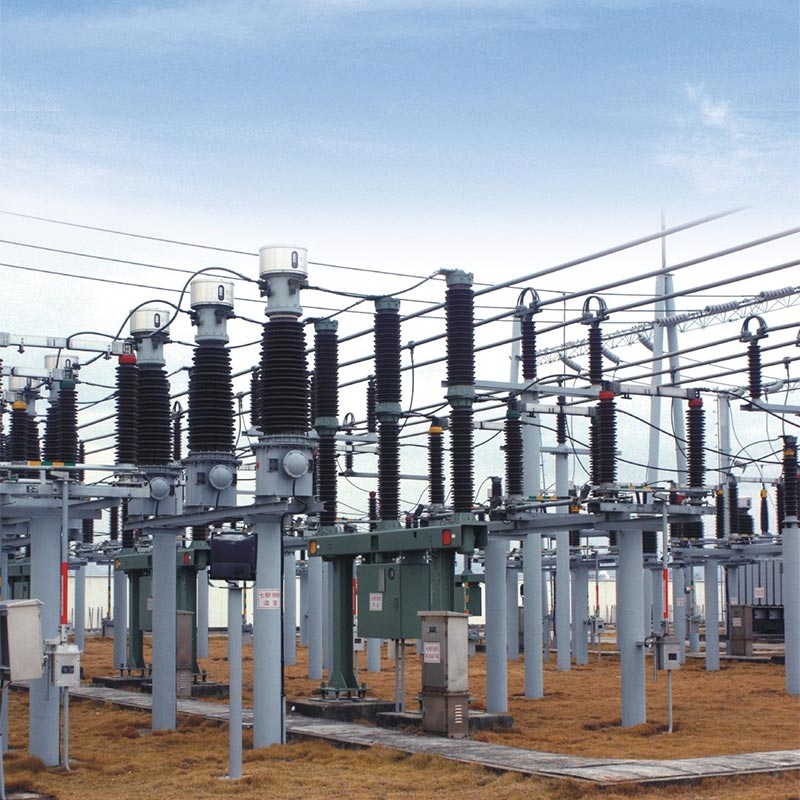

துணை மின்நிலையத்திற்கான Usune LW36-110 உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர் சுவிட்சின் நம்பகத்தன்மை மற்றும் நடைமுறைத்தன்மையை சரிபார்க்க, கிழக்கு சீனாவில் உள்ள ஒரு முக்கிய தொழில் பூங்காவில் 110kV துணை மின்நிலைய திட்டத்திற்கு இந்த தயாரிப்பு வெற்றிகரமாக பயன்படுத்தப்பட்டது. என ஒரு நம்பகமான சப்ளையர், உசுனே இந்த திட்டத்திற்காக 12 LW36-110 சர்க்யூட் பிரேக்கர்களை வழங்கினார், அவை நிலையானதாக இயங்கி வருகின்றன. மூன்று ஆண்டுகளுக்கும் மேலாக.

இந்த துணை மின்நிலையம் தொழில் பூங்காவில் உள்ள 50க்கும் மேற்பட்ட பெரிய மற்றும் நடுத்தர நிறுவனங்களுக்கு மின்சாரம் வழங்குகிறது. மிக உயர்ந்த நிலைத்தன்மை மற்றும் பாதுகாப்பு தேவை. திட்டத்தின் ஆரம்ப கட்டங்களில், வாடிக்கையாளர் விரிவாக பல சீன உற்பத்தியாளர்களுடன் ஒப்பிடுகையில், இறுதியில் Usune இன் LW36-110 சர்க்யூட் பிரேக்கர்களைத் தேர்ந்தெடுத்தது. தொழில்நுட்ப செயல்திறன், கடுமையான தரக் கட்டுப்பாடு மற்றும் விரிவான விற்பனைக்குப் பிந்தைய சேவை. செயல்பாட்டின் போது, தி அதிக வெப்பநிலை, கனமழை மற்றும் குறைந்த வெப்பநிலை உள்ளிட்ட தீவிர வானிலை நிலைகளை தயாரிப்புகள் வெற்றிகரமாக தாங்கின பதிவுசெய்யப்பட்ட செயலிழப்புகள் இல்லாமல் வெப்பநிலை. SF6 எரிவாயு கசிவு விகிதம் நிலையான தேவையை விட மிகவும் குறைவாக இருந்தது (≤0.5%), இயந்திர செயல்பாடு சீராக இருந்தது, திறக்கும் மற்றும் மூடும் நேரம் நிலையானது, திறம்பட பாதுகாப்பானது மற்றும் பூங்காவின் மின் கட்டத்தின் நிலையான செயல்பாடு. இது வாடிக்கையாளரிடமிருந்து அதிக பாராட்டைப் பெற்றது, மேலும் உசுனே ஆனது பூங்காவின் அடுத்தடுத்த விரிவாக்கத் திட்டங்களுக்காக நியமிக்கப்பட்ட மின் உபகரண சப்ளையர்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune LW36-110 உயர் மின்னழுத்த சர்க்யூட் பிரேக்கரின் சேவை வாழ்க்கை என்ன, மற்றும் முக்கிய பராமரிப்பு என்ன புள்ளிகள்?

A1: தயாரிப்பு 6000 சுழற்சிகளின் இயந்திர ஆயுளைக் கொண்டுள்ளது, மேலும் வழக்கமான பயன்பாடு மற்றும் வழக்கமான பராமரிப்பின் கீழ், அதன் தொடர்ச்சியானது செயல்பாட்டு வாழ்க்கை 12 ஆண்டுகள் அடையலாம். முக்கிய பராமரிப்பு புள்ளிகள் பின்வருமாறு: வாராந்திர வழக்கமான ஆய்வுகள் (இன்சுலேட்டரைச் சரிபார்த்தல் ஒருமைப்பாடு, SF6 வாயு அழுத்தம் மற்றும் இயக்க நிலை); ஒவ்வொரு 3 வருடங்களுக்கும் வருடாந்திர சீரமைப்புகள் (இன்சுலேட்டர்களை சுத்தம் செய்தல், சரிபார்த்தல் ஃபாஸ்டென்சர்கள், பிரதான சுற்று எதிர்ப்பை அளவிடுதல் மற்றும் SF6 வாயு ஈரப்பதம்); கீழ் பெரிய மாற்றங்கள் தேவை பின்வரும் நிபந்தனைகள்: 12 ஆண்டுகள் தொடர்ச்சியான செயல்பாடு, 2000 மதிப்பிடப்பட்ட தற்போதைய குறுக்கீடுகள், 20 முழு திறன் (40kA) குறுக்கீடுகள் அல்லது 6000 இயந்திர செயல்பாடுகள். உசுனே தொழில்முறை பராமரிப்பு வழிகாட்டுதல் மற்றும் உதிரி பாகங்களை வழங்குகிறது தயாரிப்பு நீண்ட கால நிலையான செயல்பாட்டை உறுதி செய்ய வழங்கல்.

Q2: Usune LW36-110 உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர் ஸ்விட்ச் துணை மின்நிலையத்திற்கு அதிக உயரத்திலும் மிக அதிக உயரத்திலும் பயன்படுத்த முடியுமா? குளிர் பிரதேசங்கள்? அதன் சுற்றுச்சூழலுக்கு ஏற்றவாறு எப்படி இருக்கிறது?

A2: ஆம், இந்த தயாரிப்பு வலுவான சுற்றுச்சூழலுக்கு ஏற்புடையது மற்றும் அதிக உயரத்திலும் மிகவும் குளிரிலும் பயன்படுத்தப்படலாம் பிராந்தியங்கள். அதன் சுற்றுப்புற வெப்பநிலை வரம்பு -30℃ முதல் +40℃ வரை, அதிகபட்சமாக ≤3000m உயரம் கொண்டதாக இருக்கும். அது முடியும் 700Pa காற்றழுத்தம் மற்றும் 10mm ஐசிங்கைத் தாங்கும், மேலும் அதன் நில அதிர்வு வலிமை கிடைமட்ட தேவைகளைப் பூர்த்தி செய்கிறது முடுக்கம் ≤0.3g மற்றும் செங்குத்து முடுக்கம் ≤0.15g. தினசரி சராசரி உறவினர்கள் உள்ள பகுதிகளுக்கும் இது ஏற்றது ஈரப்பதம் ≤95% மற்றும் மாதாந்திர சராசரி ஈரப்பதம் ≤90% (25℃), மற்றும் எரியக்கூடிய சூழல்களில் பயன்படுத்தப்படலாம், வெடிக்கும், இரசாயன அரிக்கும் மற்றும் கடுமையான அதிர்வு நிலைமைகள், சுற்றுச்சூழல் தேவைகளை முழுமையாக பூர்த்தி செய்யும் சீனாவில் மற்றும் உலகளவில் கூட பெரும்பாலான துணை மின்நிலைய திட்டங்கள்.

சப்ளையர் மற்றும் தொழிற்சாலை அறிமுகம்

Zhejiang Usune Electric Co., Ltd. ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் உயர் மின்னழுத்த பவர் ஸ்விட்ச் கியரின் சப்ளையர் சீனா, உயர் மின்னழுத்த சுற்றுகளின் ஆராய்ச்சி, மேம்பாடு, உற்பத்தி, விற்பனை மற்றும் விற்பனைக்குப் பிந்தைய சேவையில் கவனம் செலுத்துகிறது பிரேக்கர்கள், சுவிட்சுகள் மற்றும் பிற மின் உபகரணங்கள். நிறுவனத்தின் தொழிற்சாலை சீனாவின் ஜெஜியாங் மாகாணத்தில் அமைந்துள்ளது. 10,000 சதுர மீட்டர் பரப்பளவை உள்ளடக்கியது, மேம்பட்ட உற்பத்தி கோடுகள், சோதனை உபகரணங்கள் மற்றும் ஒரு தொழில்முறை R&D குழு.

உசுனே "தரம் முதல், வாடிக்கையாளர் உச்சம்" என்ற தத்துவத்தை கடைபிடிக்கிறது, ஒரு தரக் கட்டுப்பாட்டு முறையை கண்டிப்பாக செயல்படுத்துகிறது உற்பத்தி செயல்பாட்டின் போது. தொழிற்சாலையை விட்டு வெளியேறும் முன் அனைத்து தயாரிப்புகளும் கடுமையான சோதனைக்கு உட்படுத்தப்படுகின்றன. நம்பகமானவராக சப்ளையர், Usune உள்நாட்டிலும் மற்றும் நூற்றுக்கணக்கான துணை மின்நிலைய திட்டங்களுக்கு உயர்தர மின் சாதனங்களை வழங்கியுள்ளது. சர்வதேச அளவில், அதன் நம்பகமான தயாரிப்பு தரம் மற்றும் விரிவானது ஆகியவற்றிற்காக பரவலான வாடிக்கையாளர் அங்கீகாரத்தை வென்றது விற்பனைக்குப் பிந்தைய சேவை.
