உயர் மின்னழுத்த Sf6 சர்க்யூட் பிரேக்கர்

Zhejiang Usune Electric Co., Ltd., சீனாவில் ஒரு தொழில்முறை உயர் மின்னழுத்த மின் சாதன உற்பத்தியாளர், தொடங்கப்பட்டது LW36-110 உயர் மின்னழுத்த Sf6 சர்க்யூட் பிரேக்கர். இந்த தயாரிப்பு மூன்று-கட்ட AC 50Hz வெளிப்புற உயர் மின்னழுத்த சுவிட்ச் கியர் ஆகும் 110kV ஆற்றல் பரிமாற்றம் மற்றும் உருமாற்ற அமைப்புகளின் கட்டுப்பாடு மற்றும் பாதுகாப்பிற்கு ஏற்றது. இது ஒரு ஆகவும் பயன்படுத்தப்படலாம் டை சர்க்யூட் பிரேக்கர் மற்றும் ஸ்விட்சிங் சாதன அசெம்பிளி.

உயர் மின்னழுத்த Sf6 சர்க்யூட் பிரேக்கர் ஒரு தனித்துவமான "வெப்ப விரிவாக்கம் + உதவி ஊதுதல்" ஆர்க் அணைக்கும் கொள்கையை ஏற்றுக்கொள்கிறது, CTB-1 வகை ஸ்பிரிங் இயங்கு பொறிமுறையுடன், தேசிய மற்றும் சர்வதேச தரங்களுக்கு இணங்க, மற்றும் சிறந்த ஆர்க் அணைக்கும் செயல்திறன், உயர் பாதுகாப்பு மற்றும் நிலையான இயக்க பண்புகள் ஆகியவற்றைக் கொண்டுள்ளது. நம்பகமானவராக சப்ளையர், Usune உயர்தர, நீடித்த உயர் மின்னழுத்த சுவிட்ச் கியர் வழங்க உறுதி பூண்டுள்ளது. அதன் LW36-110 SF6 சுற்று நம்பகமான மின்சார விநியோகத்தை வழங்கும் மின் கட்டங்கள் மற்றும் தொழில்துறை பூங்காக்கள் போன்ற முக்கிய திட்டங்களில் பிரேக்கர் பரவலாகப் பயன்படுத்தப்படுகிறது உள்கட்டமைப்பு கட்டுமானத்திற்காக.

முக்கிய நன்மைகள்

1. மேம்பட்ட ஆர்க் அணைக்கும் தொழில்நுட்பம்

தனித்துவமான "வெப்ப விரிவாக்கம் + உதவி ஊதுதல்" வில் அணைக்கும் கொள்கையைப் பயன்படுத்தி, இது குறுகிய வளைவைக் கொண்டுள்ளது அணைக்கும் நேரம், நீண்ட மின் ஆயுள் மற்றும் குறைந்த இயக்க இரைச்சல், திறம்பட மின்சாரம் வழங்கல் நிலைத்தன்மையை மேம்படுத்துகிறது.

2. உயர் பாதுகாப்பு செயல்திறன்

SF6 வாயுவை இன்சுலேஷன் மற்றும் ஆர்க் அணைக்கும் ஊடகமாகப் பயன்படுத்துவதால், இது சிறந்த இன்சுலேஷன் மற்றும் ஆர்க்கை அணைக்கும் திறனைக் கொண்டுள்ளது. செயல்திறன், எரிப்பு மற்றும் வெடிப்பு அபாயத்தை நீக்குகிறது, இது அடர்த்தியான மக்கள் தொகை கொண்ட பகுதிகளுக்கு ஏற்றது.

3. நிலையான இயக்க முறைமை

CTB-1 வகை ஸ்பிரிங் ஆப்பரேட்டிங் மெக்கானிசம் பொருத்தப்பட்டுள்ளது, இது ஒரு எளிய மற்றும் கச்சிதமான கட்டமைப்பைக் கொண்டுள்ளது, பாதுகாப்பான மற்றும் நம்பகமானது செயல்பாடு, மற்றும் வலுவான எதிர்ப்பு குறுக்கீடு திறன்கள்.

4. சர்வதேச தரங்களுக்கு இணங்குதல்

GB1984-2003 "AC ஹை வோல்டேஜ் சர்க்யூட் பிரேக்கர்கள்" மற்றும் IEC62271-100, 2001 "உயர் மின்னழுத்த சுவிட்ச்கியர்" ஆகியவற்றுடன் முழுமையாக இணங்குகிறது மற்றும் கண்ட்ரோல்ஜியர்—பகுதி 100: உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்கள்," உலகளாவிய சக்தியின் தொழில்நுட்ப தேவைகளை பூர்த்தி செய்கிறது திட்டங்கள்.

பொருந்தக்கூடிய சுற்றுச்சூழல் நிலைமைகள்

உயர் மின்னழுத்த Sf6 சர்க்யூட் பிரேக்கர் வெளிப்புற பயன்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது, வலுவான சுற்றுச்சூழல் தகவமைப்பு மற்றும் பல்வேறு கடுமையான இயக்க நிலைமைகளுக்கு ஏற்றது:

1. சுற்றுப்புற வெப்பநிலை: -30℃ ~ +40℃
2. உயரம்: ≤3000மீ
3. ஈரப்பதம்: தினசரி சராசரி ≤95%, மாதாந்திர சராசரி ≤90% (25℃ இல்)
4. காற்றழுத்தம் ≤700Pa; ஐசிங் தடிமன் ≤10 மிமீ
5. நில அதிர்வு தீவிரம்: கிடைமட்ட முடுக்கம் ≤0.3g, செங்குத்து முடுக்கம் ≤0.15g
6. எரியக்கூடிய, வெடிக்கும், இரசாயன ரீதியாக அரிக்கும், அல்லது கடுமையாக அதிர்வுறும் சூழல்கள் இல்லை

தயாரிப்பு அமைப்பு மற்றும் செயல்பாட்டுக் கொள்கை

1. ஒட்டுமொத்த அமைப்பு

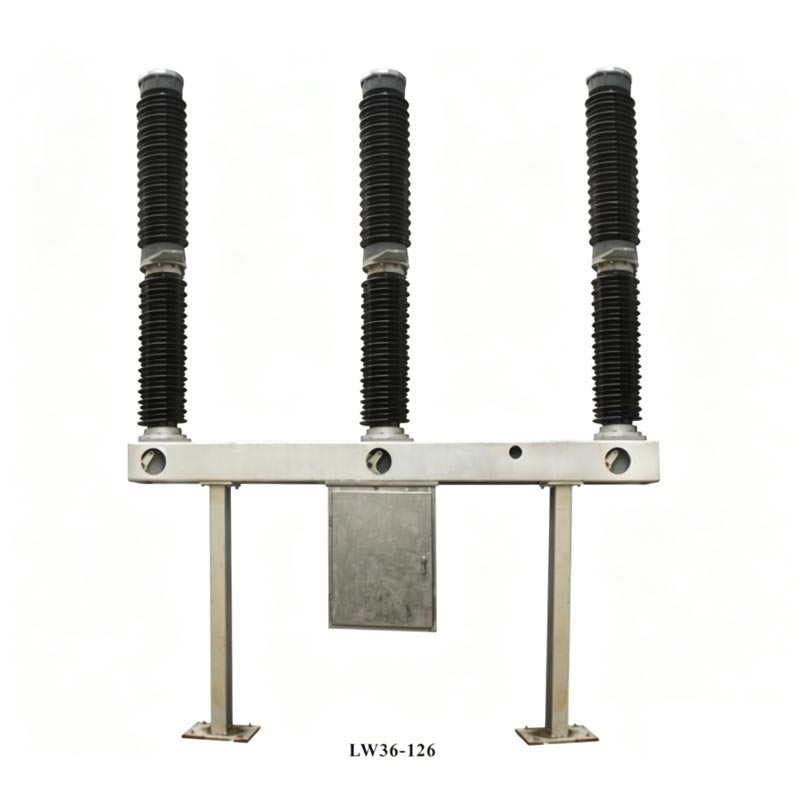

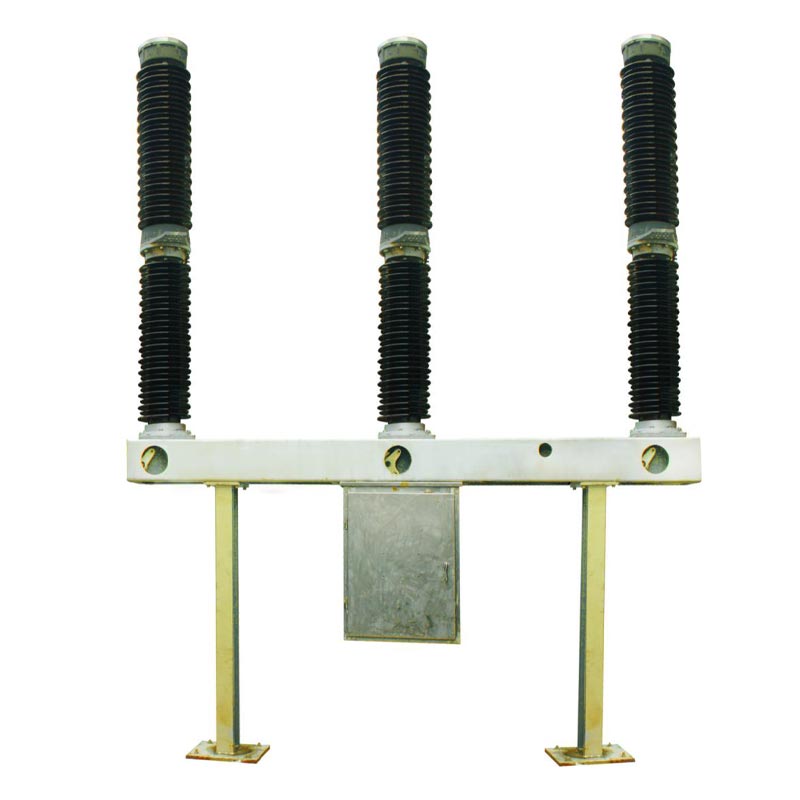

உயர் மின்னழுத்த Sf6 சர்க்யூட் பிரேக்கர் ஒரு ஒருங்கிணைந்த சுய-அணைக்கும் வில்-அணைக்கும் கட்டமைப்பை ஏற்றுக்கொள்கிறது. ஒவ்வொரு கட்டமும் ஒற்றைத் தூண் ஒற்றை முறிவு (POLE) ஆகும். ஒவ்வொரு சர்க்யூட் பிரேக்கரும் ஒரே சட்டத்தில் நிறுவப்பட்ட மூன்று கட்டங்களைக் கொண்டுள்ளது, மற்றும் ஒரு ஸ்பிரிங் மெக்கானிசம் மூலம் இயக்கப்படுகிறது, மூன்று கட்டங்கள் இயந்திரத்தனமாக இணைக்கப்பட்டுள்ளன. தயாரிப்பு மேல் அம்சங்கள் ஒரு ஆர்க்-அணைக்கும் அறை பீங்கான் புஷிங், நடுத்தர பிரிவில் ஒரு ஆதரவு பீங்கான் புஷிங் மற்றும் சட்டகம் உள்ளது, மற்றும் பொறிமுறை பெட்டி சட்டத்தின் மையத்திற்கு கீழே இடைநிறுத்தப்பட்டுள்ளது, இது ஒரு ஸ்பிரிங்-ஆபரேட் மெக்கானிசம் மற்றும் எலக்ட்ரிக்கல் ஆகியவற்றைக் கொண்டுள்ளது கட்டுப்பாட்டு கூறுகள். சட்டத்தின் முன்புறத்தில் ஒரு SF6 வாயு அடர்த்தி கட்டுப்படுத்தி நிறுவப்பட்டுள்ளது, இது இரண்டிலும் ஆதரிக்கப்படுகிறது ஆதரவுடன் முடிவடைகிறது.

2 முக்கிய கூறுகள் மற்றும் செயல்பாடுகள்

- ஆர்க் அணைக்கும் அலகு: ஒரு சுய-ஆற்றல் வில்-அணைக்கும் கட்டமைப்பைப் பயன்படுத்துகிறது. சர்க்யூட் பிரேக்கர் பயணங்கள் போது, தி சிலிண்டருக்குள் உள்ள உயர் அழுத்த வெப்ப விரிவாக்கம் வளைவை அணைத்து, விரைவாகவும் பயனுள்ளதாகவும் இருப்பதை உறுதி செய்கிறது அணைத்தல்.
- ஆதரவு காப்பு சாதனம்: ஆர்க்-அணைக்கும் அறை இன்சுலேட்டரை ஆதரிக்கிறது மற்றும் தரைக்கு காப்பு வழங்குகிறது ஆற்றல்மிக்க கூறுகள்; இன்சுலேடிங் ராட் இயக்க கை மற்றும் நிறுத்த கம்பியை இணைக்கிறது, காப்பு பாதுகாப்பை உறுதி செய்கிறது.
- அட்ஸார்பென்ட்: ஆர்க்-அணைக்கும் அறையின் மேல் முனை உறைக்குள் நிறுவப்பட்டுள்ளது, இது SF6 வாயுவை உலர வைத்து உறிஞ்சுகிறது வில் சிதைவு மூலம் உற்பத்தி செய்யப்படும் சிதைவு வாயுக்கள். பராமரிப்பின் போது அதை மாற்ற வேண்டும்.
- கசிவு தடுப்பு அமைப்பு: நிலையான சீல் (ஓ-ரிங் + சீலண்ட்) மற்றும் டைனமிக் சீல் ஆகியவற்றின் கலவையைப் பயன்படுத்துகிறது (ஸ்பிரிங் கம்ப்ரஷன் சீல்), ≤0.5% வருடாந்திர SF6 வாயு கசிவு விகிதத்தை அடைகிறது. - ஸ்பிரிங்-இயக்கப்படும் பொறிமுறை: செயல்படுத்துகிறது வேகமான செயல் வேகத்துடன் (மூடும் நேரம் ≤145ms, திறக்கும் நேரம் ≤60ms), நிலையான செயல்பாடுகளை திறப்பது, மூடுவது மற்றும் மூடுவது செயல்திறன், மற்றும் கைமுறை மற்றும் மின்சார ஆற்றல் சேமிப்பை ஆதரிக்கிறது.

3. வேலை செய்யும் கொள்கை

- மூடும் நிலை: டெர்மினல்கள் வழியாக கணினி மின்னோட்டம் பாய்கிறது, நிலையான தொடர்பு ஆதரவு கம்பி, நிலையான முக்கிய தொடர்பு, முக்கிய தொடர்பு, சிலிண்டர், இடைநிலை தொடர்பு மற்றும் இடைநிலை ஃபிளேன்ஜ் ஆகியவற்றை நகர்த்துவதன் மூலம் ஒரு சுற்று உருவாகிறது முனையங்கள்.
- திறப்பு செயல்பாடு: இயக்க பொறிமுறையின் செயல்பாட்டின் கீழ், இயக்க கை இன்சுலேடிங் ராட், பிஸ்டனை இழுக்கிறது கம்பி, உருளை, நகரும் வில் தொடர்பு, மற்றும் முனை கீழ்நோக்கி; நகரும் மற்றும் நிலையான தொடர்புகளின் போது ஒரு வில் உருவாகிறது தனி. நகரும் தொடர்பு அமைப்பு ஒரு குறிப்பிட்ட நிலைக்கு நகர்ந்த பிறகு, முனை திறக்கிறது, SF6 வாயுவை அழுத்துகிறது மின்னோட்டம் பூஜ்ஜியத்தைக் கடக்கும்போது வளைவை அணைத்து, வளைவைத் தூக்கி எறியுங்கள்.
- மூடும் செயல்பாடு: இயக்க பொறிமுறையானது நகரும் தொடர்பை மூடும் நிலைக்கு மேல்நோக்கி இயக்குகிறது, அதே நேரத்தில் SF6 எரிவாயு சிலிண்டருக்குள் நுழைகிறது, அடுத்த திறப்புக்கு தயாராகிறது.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

Usune LW36-110 SF6 சர்க்யூட் பிரேக்கர் சிறந்த தொழில்நுட்ப செயல்திறனைக் கொண்டுள்ளது, முக்கிய அளவுருக்கள் உயர்வைச் சந்திக்கின்றன 110kV சக்தி அமைப்புகளின் தரநிலைகள், நிலையான மற்றும் திறமையான செயல்பாட்டை உறுதி செய்கிறது.

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

நடைமுறை விண்ணப்ப வழக்கு

வழக்கு ஆய்வு: வடக்கு சீனாவில் 110kV பவர் கிரிட் மேம்படுத்தல் திட்டம்

திட்டப் பின்னணி: வடக்கு சீனாவில் 110kV மின் கட்டம், ஆற்றலை மேம்படுத்த அதன் வயதான சுவிட்ச் கியரை மேம்படுத்த வேண்டும் விநியோக நிலைத்தன்மை மற்றும் பாதுகாப்பு, குறைந்த குளிர்கால வெப்பநிலை (-25℃) மற்றும் அதிக காற்று போன்ற கடுமையான சூழல்களை எதிர்கொள்ளும் அழுத்தம்.

தயாரிப்பு பயன்பாடு: திட்டமானது 20 Usune LW36-110 SF6 சர்க்யூட் பிரேக்கர்களைத் தேர்ந்தெடுத்தது. அவற்றின் குறைந்த வெப்பநிலை தழுவல் (-30℃~+40℃) மற்றும் சிறந்த வில்-அணைத்தல் செயல்திறன் ஆகியவற்றின் நிலையற்ற செயல்பாட்டின் சிக்கலை திறம்பட தீர்க்கிறது குறைந்த வெப்பநிலையில் வயதான உபகரணங்கள்.

விண்ணப்ப முடிவுகள்: 2022 இல் தொடங்கப்பட்டதிலிருந்து, உபகரணங்கள் இல்லாமல் நான்கு ஆண்டுகளாக நிலையானதாக இயங்குகிறது வளைவை அணைக்கும் செயலிழப்பு, வாயு கசிவு அல்லது பிற தவறுகள். வருடாந்திர மின்சார விநியோக நம்பகத்தன்மை விகிதம் அதிகரித்துள்ளது 0.8%, இப்பகுதியில் குடியிருப்போர் மற்றும் தொழில் நிறுவனங்களுக்கு சாதாரண மின்சாரம் வழங்குவதை திறம்பட உறுதி செய்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune LW36-110 உயர் மின்னழுத்த SF6 சர்க்யூட் பிரேக்கரின் சேவை வாழ்க்கை என்ன, மற்றும் பராமரிப்பு என்ன செயல்பாட்டின் போது தேவையா?

A1: தயாரிப்பு 6000 சுழற்சிகளின் இயந்திர ஆயுளைக் கொண்டுள்ளது, மேலும் இயல்பான நிலையில் 12 ஆண்டுகள் வரை தொடர்ந்து இயங்கும் பராமரிப்பு. வழக்கமான பராமரிப்பில் வாராந்திர காட்சி ஆய்வுகள் (இன்சுலேட்டர் ஒருமைப்பாடு, SF6 வாயு அழுத்தம் போன்றவை) அடங்கும். மற்றும் வருடாந்த பராமரிப்பு ஒவ்வொரு 3 வருடங்களுக்கும் (இன்சுலேட்டர் சுத்தம், முக்கிய சுற்று எதிர்ப்பு அளவீடு, முதலியன). ஒரு மேஜர் பராமரிப்பு நிலைமைகள் பூர்த்தி செய்யப்படும்போது மாற்றியமைத்தல் தேவைப்படுகிறது (எ.கா., 12 வருட தொடர்ச்சியான செயல்பாடு, 2000 மதிப்பிடப்பட்ட மின்னோட்டம் குறுக்கீடுகள், முதலியன). உற்பத்தியாளர் உசுனே தொழில்முறை பராமரிப்பு வழிகாட்டுதல் மற்றும் உதிரி பாகங்கள் விநியோகத்தை உறுதி செய்ய வழங்குகிறது உபகரணங்களின் நீண்ட கால நிலையான செயல்பாடு.

Q2: சர்க்யூட் பிரேக்கரில் SF6 வாயு கசிவு ஏற்பட்டால் என்ன செய்ய வேண்டும், மேலும் ஏதேனும் பாதுகாப்பு அபாயங்கள் உள்ளதா?

A2: இந்த தயாரிப்பு இரட்டை கசிவு-தடுப்பு கட்டமைப்பை (நிலையான முத்திரை + டைனமிக் சீல்), வருடாந்திர கசிவு விகிதத்துடன் ஏற்றுக்கொள்கிறது ≤0.5%, தேசிய தரத்தை விட மிகவும் குறைவாக உள்ளது. கசிவு கண்டறியப்பட்டால், கசிவு புள்ளியை SF6 வாயு கசிவைப் பயன்படுத்தி கண்டறியலாம் கண்டுபிடிப்பான். மின்சாரம் துண்டிக்கப்பட்ட பிறகு, சீலண்ட் அல்லது ஓ-மோதிரத்தை மாற்றலாம். SF6 வாயு நச்சுத்தன்மையற்றது மற்றும் எரியக்கூடியது அல்ல, ஆனால் அதிகப்படியான கசிவு உபகரணங்களின் காப்பு மற்றும் வளைவை அணைக்கும் செயல்திறனை பாதிக்கலாம். தயாரிப்பு பொருத்தப்பட்டுள்ளது SF6 வாயு அடர்த்தி கட்டுப்படுத்தியுடன்; அழுத்தம் அலாரம் மதிப்பிற்கு (0.45±0.03MPa) கீழே இருக்கும் போது அது எச்சரிக்கை செய்கிறது மற்றும் பூட்டுகிறது அழுத்தம் கதவடைப்பு அழுத்தத்திற்கு (0.40±0.03MPa) கீழே இருக்கும் போது, பாதுகாப்பு அபாயங்களைத் தவிர்க்கிறது.

உசுனே பற்றி

Zhejiang Usune Electric Co., Ltd. ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் உயர் மின்னழுத்த மின் சாதனங்களை வழங்குபவர் சீனாவில், உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்களின் ஆராய்ச்சி, மேம்பாடு, உற்பத்தி மற்றும் விற்பனை ஆகியவற்றில் நிபுணத்துவம் பெற்றது, சுவிட்ச் கியர் மற்றும் பிற பொருட்கள். நிறுவனத்தின் தொழிற்சாலையில் மேம்பட்ட உற்பத்தி உபகரணங்கள் மற்றும் கண்டிப்பான தரம் உள்ளது கட்டுப்பாட்டு அமைப்பு, ஒவ்வொரு தயாரிப்பும் தேசிய மற்றும் சர்வதேச தரத்தை பூர்த்தி செய்வதை உறுதி செய்கிறது. உசுனே கடைபிடிக்கிறது "தரம் முதலில், வாடிக்கையாளர் உச்ச" தத்துவம், வாடிக்கையாளர்களுக்கு உயர்தர தயாரிப்புகளை வழங்குகிறது, தொழில்முறை தொழில்நுட்ப ஆதரவு, மற்றும் விரிவான விற்பனைக்குப் பிந்தைய சேவை. இது உள்நாட்டு மற்றும் பரவலாக அங்கீகாரம் பெற்றது சர்வதேச வாடிக்கையாளர்கள் மற்றும் உயர் மின்னழுத்த மின் சாதனங்களில் முன்னணி பிராண்டாக மாற உறுதிபூண்டுள்ளனர் தொழில்துறை, உலகளாவிய மின் துறையின் வளர்ச்சிக்கு பங்களிக்கிறது.
