சல்பர் ஹெக்ஸாபுளோரைடு சர்க்யூட் பிரேக்கர் ஸ்விட்ச் 126kv

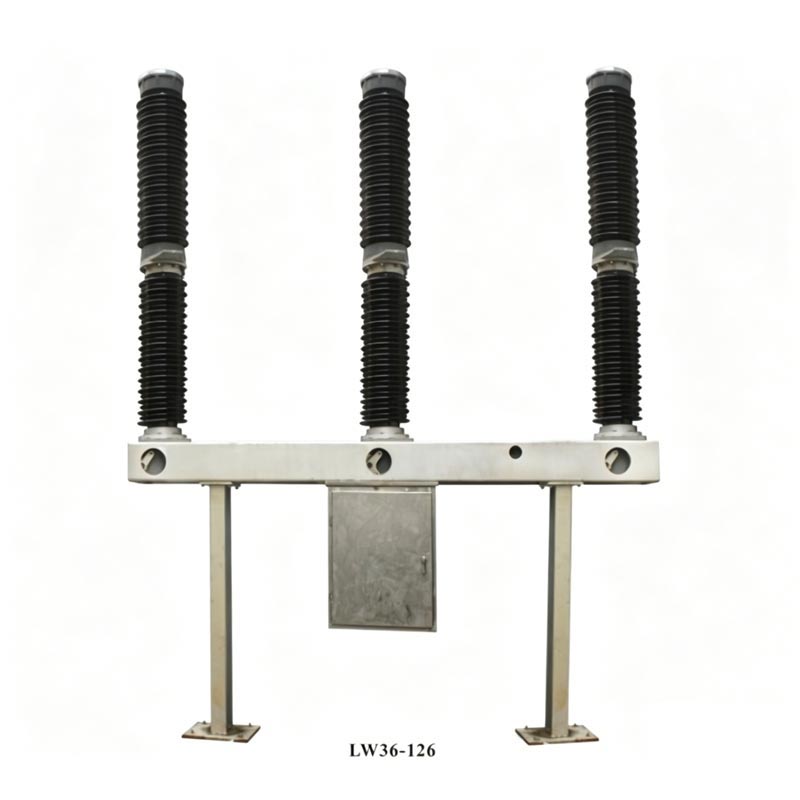

Usune LW36-110 சல்பர் ஹெக்ஸாபுளோரைடு சர்க்யூட் பிரேக்கர் ஸ்விட்ச் 126kV என்பது கட்டுப்பாடு மற்றும் பாதுகாப்பிற்கான ஒரு முக்கிய சாதனமாகும். 110kV டிரான்ஸ்மிஷன் மற்றும் உருமாற்ற அமைப்புகள் மற்றும் டை சர்க்யூட் பிரேக்கர் மற்றும் ஸ்விட்சிங் கருவியாகவும் பயன்படுத்தலாம் குழு. தயாரிப்பு ஒரு ஒருங்கிணைந்த சுய-ஆற்றல் வில்-அணைக்கும் கட்டமைப்பை ஏற்றுக்கொள்கிறது, ஒவ்வொரு கட்டமும் ஒற்றை ஆதரவாக, ஒற்றை இடைவெளி அலகு. மூன்று கட்டங்களும் ஒரே சட்டகத்தில் நிறுவப்பட்டு, ஒரு ஸ்பிரிங் மூலம் இயந்திர இணைப்பை அடைகிறது இயக்க பொறிமுறை. தயாரிப்பின் மேற்பகுதியில் ஆர்க்-அணைக்கும் அறை பீங்கான் புஷிங், நடுத்தர பகுதி உள்ளது ஆதரவு பீங்கான் புஷிங் மற்றும் சட்டத்தை கொண்டுள்ளது, மேலும் மின் கட்டுப்பாட்டு கூறுகளைக் கொண்ட பொறிமுறை பெட்டி உள்ளது சட்டத்திற்கு கீழே இடைநிறுத்தப்பட்டது, இதன் விளைவாக ஒரு சிறிய அமைப்பு மற்றும் வசதியான செயல்பாடு.

முக்கிய நன்மைகள்

1. அதிகாரப்பூர்வ இணக்கம்

சீன தரநிலைகள் GB1984-2003 "AC உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்கள்" மற்றும் IEC62271-100:2001 "உயர் மின்னழுத்தம் சுவிட்ச்கியர் மற்றும் கன்ட்ரோல்ஜியர்—பகுதி 100: உயர் மின்னழுத்த சர்க்யூட் பிரேக்கர்கள்," மற்றும் கடுமையான தொழிற்சாலை சோதனை மற்றும் தயாரிப்பு இணக்கம் மற்றும் நம்பகத்தன்மையை உறுதி செய்வதற்கான சான்றிதழ்.

2. உயர்ந்த செயல்திறன்

"வெப்ப விரிவாக்கம் + உதவி ஊதுதல்" வளைவை அணைக்கும் கொள்கையைப் பயன்படுத்துகிறது, இதன் விளைவாக குறுகிய வில் ஏற்படுகிறது அணைக்கும் நேரம், நீண்ட மின் ஆயுள் மற்றும் குறைந்த இயக்க சத்தம்; சிறந்த காப்பு மற்றும் வில் SF6 வாயுவைப் பயன்படுத்துகிறது பண்புகளை ஊடகமாக அணைத்து, எரிப்பு மற்றும் வெடிப்பு அபாயத்தை நீக்கி, அதற்கு ஏற்றதாக ஆக்குகிறது மக்கள் அடர்த்தியான பகுதிகள்.

3. நம்பகமான சான்றுகள்

ஸ்பிரிங்-இயக்கப்படும் பொறிமுறையானது 6000 சுழற்சிகள் வரை இயந்திர ஆயுளைக் கொண்டுள்ளது, ஆண்டு SF6 வாயு கசிவு விகிதம் ≤0.5%, மற்றும் ஒரு முக்கிய சுற்று எதிர்ப்பு ≤80μΩ. முழுமையான தொழில்நுட்ப அளவுருக்கள் மற்றும் சோதனை தரவு தயாரிப்பு நிலைத்தன்மையை சரிபார்க்கிறது.

4. வலுவான தழுவல்

-30℃ முதல் +40℃ வரையிலான சுற்றுப்புற வெப்பநிலை மற்றும் உயரம் கொண்ட கடுமையான வெளிப்புற சூழல்களுக்கு பரவலாக மாற்றியமைக்கக்கூடியது ≤3000 மீட்டர். காற்று, பனி மற்றும் பூகம்பங்களுக்கு வலுவான எதிர்ப்பு, பல்வேறு மின் திட்ட சூழ்நிலைகளின் தேவைகளை பூர்த்தி செய்கிறது.

முக்கிய தொழில்நுட்ப அளவுருக்கள்

சல்பர் ஹெக்ஸாபுளோரைடு சர்க்யூட் பிரேக்கர் ஸ்விட்ச் 126kV, முக்கிய அளவுருக்களுடன் சிறந்த மின் செயல்திறனைக் கொண்டுள்ளது. 126kV சக்தி உபகரணங்களின் உயர் தரத்தை பூர்த்திசெய்து, சிக்கலான சக்தி அமைப்புகளில் நிலையான செயல்பாட்டை உறுதி செய்கிறது. முக்கிய கோர் அளவுருக்கள் பின்வருமாறு:

தயாரிப்பு ஒட்டுமொத்த அமைப்பு

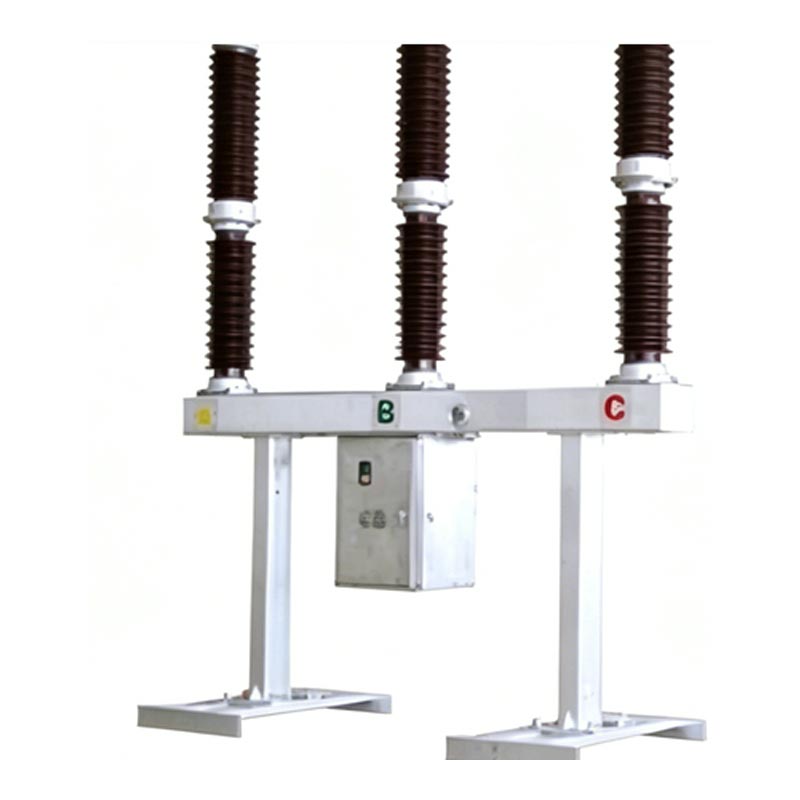

சல்பர் ஹெக்ஸாபுளோரைடு சர்க்யூட் பிரேக்கர் ஸ்விட்ச் 126kV மூன்று கட்டங்களைக் கொண்டுள்ளது, ஒவ்வொன்றும் ஒரு சுய-ஆற்றல் கொண்டவை. ஆர்க்-அணைக்கும் அறை, ஆதரவு காப்பு சாதனம், உறிஞ்சி, மற்றும் கசிவு-ஆதார அமைப்பு. நிலையான சீல் பயன்பாடுகள் ஓ-மோதிரங்கள் மற்றும் முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை சீல், சிறந்த காற்று புகாத தன்மையை உறுதி செய்யும் ஸ்பிரிங் கம்ப்ரஷன் சீலிங் பயன்படுத்துகிறது. தி டிரான்ஸ்மிஷன் பகுதி ஒற்றை-துருவ சர்க்யூட் பிரேக்கரையும் இயக்க பொறிமுறையையும் இணைக்கிறது, திறமையாக கடத்துகிறது இயக்க சக்தி; ஸ்பிரிங் ஆப்பரேட்டிங் மெக்கானிசம் ஒரு உள்ளமைக்கப்பட்ட பொறிமுறை பெட்டியைக் கொண்டுள்ளது, இது கையேடு, மின்சார ஆற்றலை வழங்குகிறது சேமிப்பு, மற்றும் மறுகட்டமைப்பு செயல்பாடுகள், நெகிழ்வான மற்றும் நம்பகமான செயல்பாட்டை வழங்குகிறது.

தயாரிப்பு வேலை கொள்கை

1. மூடும் நிலை: டெர்மினல்கள், நிலையான தொடர்புகள், நகரும் தொடர்புகள், சிலிண்டர்கள் மூலம் கணினி மின்னோட்டம் ஒரு சுற்று உருவாக்குகிறது. மற்றும் இடைநிலை தொடர்புகள், சாதாரண மின் பரிமாற்றத்தை உறுதி செய்யும்.
2. ட்ரிப்பிங் ஆபரேஷன்: இயக்க பொறிமுறையின் செயல்பாட்டின் கீழ், நகரும் தொடர்பு கீழ்நோக்கி நகர்கிறது, உருவாக்குகிறது நகரும் மற்றும் நிலையான தொடர்புகள் பிரிக்கும்போது மின்சார வில்; சிலிண்டரில் உள்ள அழுத்தப்பட்ட SF6 வாயு வளைவை வீசுகிறது முனை வழியாக, மின்னோட்டம் பூஜ்ஜியத்தை கடக்கும் போது வில் அணைக்கப்படும்.
3. SF6 எரிவாயு அமைப்பு: ஒரு ஒருங்கிணைந்த SF6 அடர்த்தி மீட்டர் மற்றும் வெப்பநிலை இழப்பீடு கொண்ட கட்டுப்படுத்தி பொருத்தப்பட்ட, அது உண்மையான நேரத்தில் வாயு அழுத்தத்தை கண்காணிக்க முடியும். அழுத்தம் மிகக் குறைவாக இருக்கும்போது, ​​அலாரம் தூண்டப்படுகிறது மற்றும் பொறிமுறையானது இயந்திர சேதத்தைத் தடுக்க பூட்டப்பட்டுள்ளது.

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

விண்ணப்ப வழக்கு

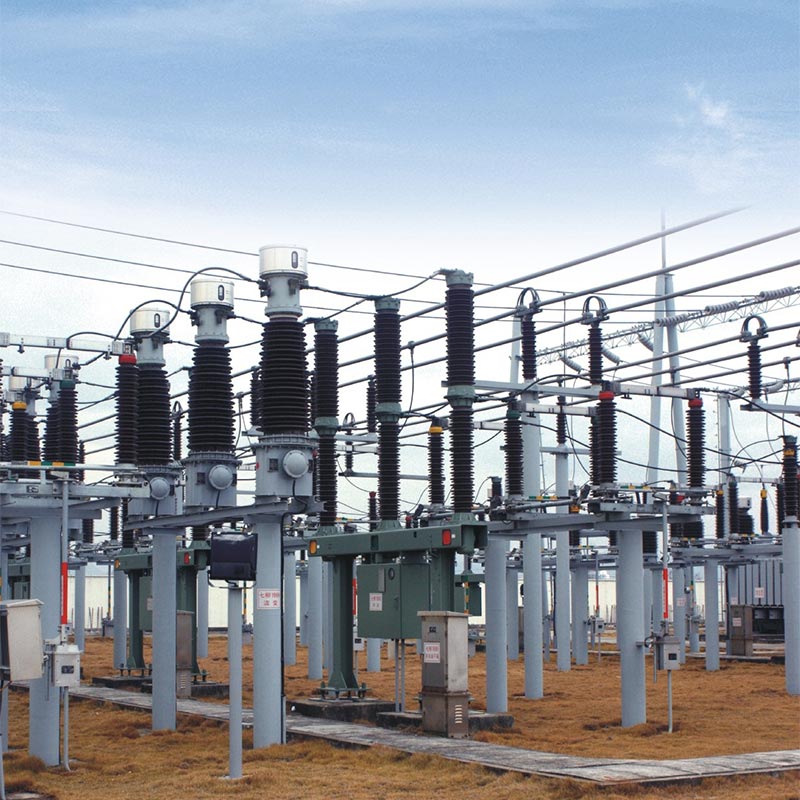

2024 இல், Usune LW36-110 Sulfur Hexafluoride Circuit Breaker Switch 126kV வெற்றிகரமாக 110kVக்கு பயன்படுத்தப்பட்டது. வடக்கு சீனாவில் பரிமாற்றம் மற்றும் மாற்றம் திட்டம். இந்த திட்டம் போதாத பிரச்சனையை தீர்க்கும் நோக்கம் கொண்டது கிராமப்புற மற்றும் புறநகர் பகுதிகளில் மின்சாரம் வழங்கல் திறன். திட்ட தளத்தில் ஒரு பெரிய வெப்பநிலை வேறுபாடு உள்ளது (-25℃ to +38℃) மற்றும் அடிக்கடி ஏற்படும் மணல் புயல்கள், சுற்றுச்சூழல் தகவமைப்பு மற்றும் நம்பகத்தன்மையின் மீது மிக அதிக கோரிக்கைகளை வைக்கிறது. சக்தி உபகரணங்கள்.

இந்த திட்டத்திற்கான நியமிக்கப்பட்ட சப்ளையராக, Usune 28 LW36-110 சர்க்யூட் பிரேக்கர்களை வழங்கியது. தொழிற்சாலை அனுப்பப்பட்டது நிறுவல், ஆணையிடுதல் மற்றும் சோதனைச் செயல்பாட்டிற்கான ஆன்-சைட் வழிகாட்டுதலை வழங்க தொழில்முறை தொழில்நுட்ப வல்லுநர்கள். பிறகு எட்டு மாத நிலையான செயல்பாட்டில், தயாரிப்பு பூஜ்ஜிய தோல்வியை அடைந்தது, SF6 வாயு கசிவு விகிதம் மிகவும் குறைவாக இருந்தது நிலையான தேவைகள் (உண்மையான சோதனை ≤0.3%), மற்றும் திறப்பு மற்றும் நிறைவு மறுமொழி வேகம் திட்ட வடிவமைப்பை முழுமையாக பூர்த்தி செய்தது தரநிலைகள். திட்டம் செயல்படுத்தப்பட்ட பிறகு, அது உள்ளூர் மின் கட்டத்தின் உறுதித்தன்மையை திறம்பட மேம்படுத்தியது, உபகரணங்கள் செயலிழப்பால் ஏற்படும் மின் தடைகள் குறைக்கப்பட்டன, மேலும் திட்ட உரிமையாளர் மற்றும் உள்ளூர் மக்களிடமிருந்து அதிக அங்கீகாரத்தைப் பெற்றது மின் துறை, சிறந்த சுற்றுச்சூழல் தகவமைப்பு மற்றும் நம்பகமான செயல்பாட்டு செயல்திறனை முழுமையாக சரிபார்க்கிறது உண்மையான வேலை நிலைமைகளில் Usune 126kV SF6 சர்க்யூட் பிரேக்கர்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune Sulfur Hexafluoride சர்க்யூட் பிரேக்கர் ஸ்விட்ச் 126kV இன் சேவை வாழ்க்கை என்ன, மற்றும் முக்கியமானது என்ன பராமரிப்பு புள்ளிகள்?

A1: தயாரிப்பின் இயந்திர ஆயுட்காலம் 6000 சுழற்சிகள் மற்றும் பரிந்துரைக்கப்பட்ட தொடர்ச்சியான இயக்க வாழ்க்கை 12 ஆண்டுகள் ஆகும். முக்கிய பராமரிப்பு புள்ளிகள்: வாராந்திர வழக்கமான ஆய்வுகள் (இன்சுலேட்டர் ஒருமைப்பாடு, SF6 வாயு அழுத்தம் போன்றவை); ஆண்டு பராமரிப்பு ஒவ்வொரு 3 வருடங்களுக்கும் (இன்சுலேட்டர்களை சுத்தம் செய்தல், பிரதான சுற்று எதிர்ப்பை அளவிடுதல் போன்றவை); தயாரிப்பு அடையும் போது பராமரிப்பு நிலைமைகள் (எ.கா., 20 முழு கொள்ளளவு குறுகிய சுற்று இடைவெளிகள்), வில் தொடர்புகள், உறிஞ்சும் மற்றும் சீல் வளையங்கள் மாற்றப்பட வேண்டும். பராமரிப்புக்கான ஆன்-சைட் வழிகாட்டுதலை வழங்க உற்பத்தியாளர் தொழில்முறை பணியாளர்களை அனுப்புவார்.

Q2: Usune LW36-110 சர்க்யூட் பிரேக்கரை அதிக உயரம் மற்றும் குளிர்ச்சியான பகுதிகளில் பயன்படுத்த முடியுமா? அதிகபட்சம் எது பொருத்தமானது உயரம்?

A2: ஆம். இந்த தயாரிப்பு குறிப்பாக கடுமையான வெளிப்புற சூழல்களுக்காக வடிவமைக்கப்பட்டுள்ளது, மேலும் வலுவான இணக்கத்தன்மையுடன் உயரம் மற்றும் குறைந்த வெப்பநிலை. இது 3000 மீட்டர் உயரத்திற்கு ஏற்றது மற்றும் குறைந்த வெப்பநிலையை தாங்கும் -30℃ என, மேற்கு சீனா போன்ற உயரமான மற்றும் குளிரான பகுதிகளின் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது. மேலும், தி பொறிமுறை பெட்டியில் உள்ளமைக்கப்பட்ட ஹீட்டர் உள்ளது, மழை, பனி மற்றும் கடுமையான குளிரின் போது ஈரப்பதம் மற்றும் உறைபனி பாதுகாப்பை வழங்குகிறது பருவங்கள், நிலையான செயல்பாட்டை உறுதி செய்யும்.

சப்ளையர் மற்றும் விற்பனைக்குப் பிந்தைய சேவை

Zhejiang Usune Electric Co., Ltd., சீனாவில் உயர் மின்னழுத்த சக்தி உபகரணங்களின் தொழில்முறை உற்பத்தியாளராக, முழுமையான உற்பத்தி வரிசை மற்றும் கடுமையான தரக் கட்டுப்பாட்டு அமைப்பு ஆகியவற்றைக் கொண்டுள்ளது. தொழிற்சாலை மேம்பட்ட வசதிகளுடன் உள்ளது சோதனை உபகரணங்கள், மற்றும் ஒவ்வொரு தயாரிப்பும் வெற்றிடமாக்கல், எரிவாயு நிரப்புதல் மற்றும் இயந்திர செயல்திறன் சோதனைக்கு முன் தயாரிப்பு தரத்தை உறுதிப்படுத்த தொழிற்சாலையை விட்டு வெளியேறுகிறது. நம்பகமான சப்ளையராக, உசுனே விற்பனைக்குப் பிந்தைய சேவையை வழங்குகிறது, ஆன்-சைட் நிறுவல் வழிகாட்டுதல், ஆணையிடுதல், பராமரிப்பு பயிற்சி மற்றும் உதிரி பாகங்கள் வழங்கல் உட்பட. ஒரு தொழில்முறை தொழில்நுட்பக் குழு பயனரின் தேவைகளுக்கு உடனடியாக பதிலளிக்கிறது, சாதனத்தின் நீண்டகால நிலையான செயல்பாட்டை உறுதி செய்கிறது.
