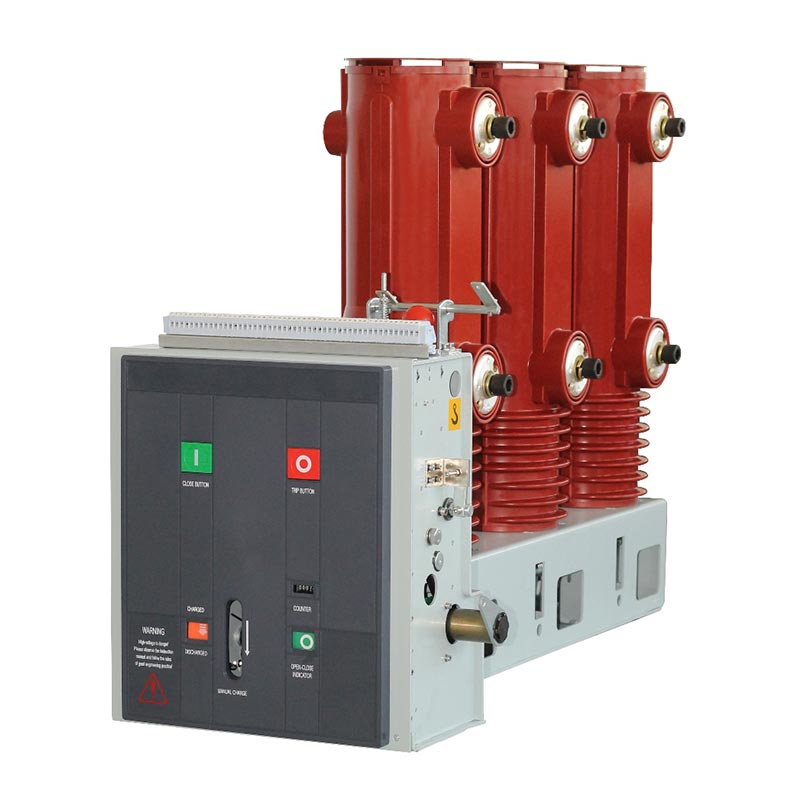

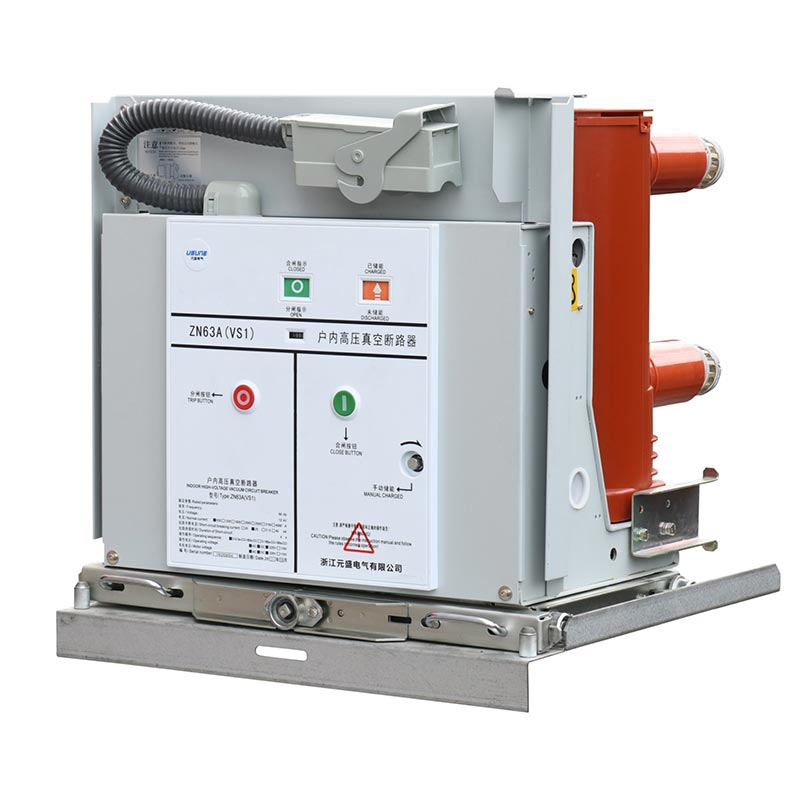

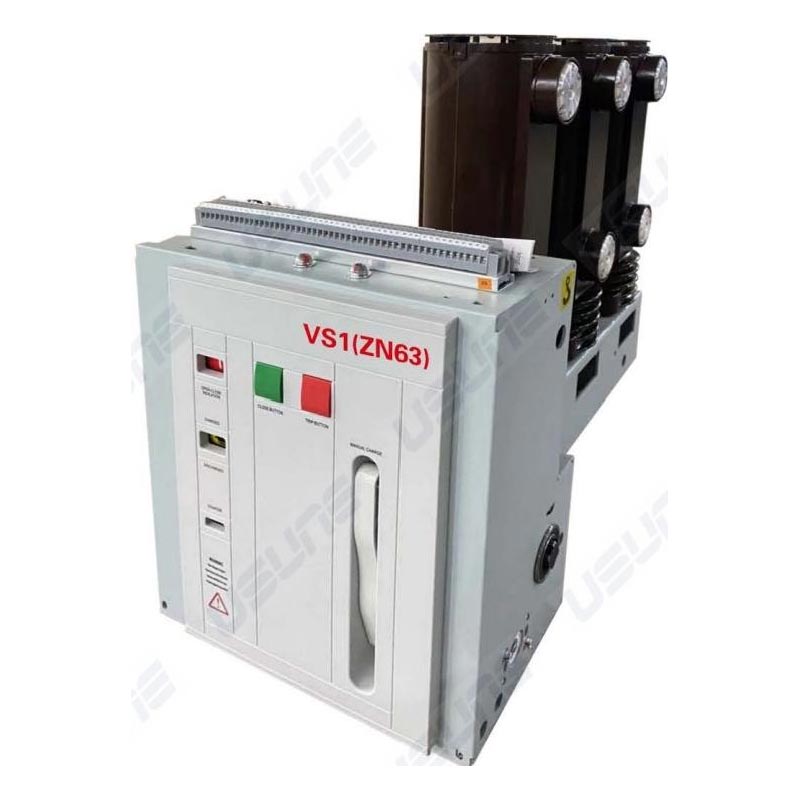

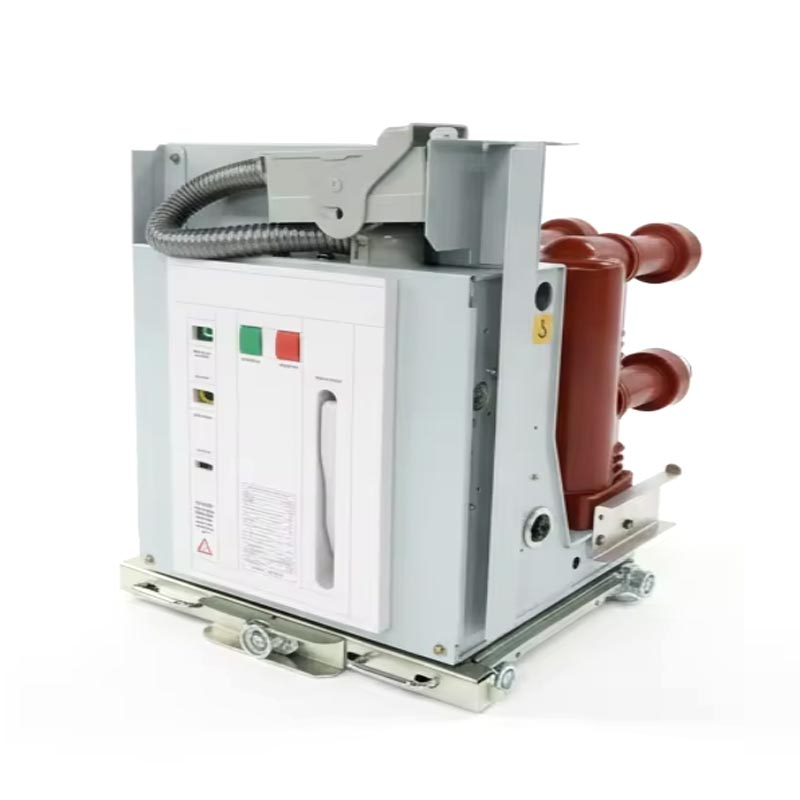

பக்கவாட்டு வகை வெற்றிட சர்க்யூட் பிரேக்கர்

உசுனே லேட்டரல் டைப் வெற்றிட சர்க்யூட் பிரேக்கர் என்பது உட்புறத்தில் நிறுவப்பட்ட உயர் மின்னழுத்த சுவிட்ச் கியர் ஆகும், இது இரண்டு பிரதானமாக பிரிக்கப்பட்டுள்ளது. தொடர்: VS1(ZN63)-12 மற்றும் VS1-24. இது முதன்மையாக 12KV, 24KV மற்றும் 36KV மூன்று-கட்ட மின் அமைப்புகளில் பயன்படுத்தப்படுகிறது. பவர் கிரிட் உபகரணங்கள் மற்றும் தொழில்துறை மற்றும் சுரங்க நிறுவன மின் அமைப்புகளுக்கான பாதுகாப்பு மற்றும் கட்டுப்பாட்டு பொறுப்புகள். மேம்பட்ட வெற்றிட வளைவை அணைக்கும் தொழில்நுட்பத்தைப் பயன்படுத்தி, இது வேகமான வில்-அணைக்கும் வேகம், சிறிய அளவு, நீளம் ஆகியவற்றைக் கொண்டுள்ளது. சேவை வாழ்க்கை, மற்றும் குறைந்த பராமரிப்பு செலவுகள், இது நவீன மின் பரிமாற்றத்தில் இன்றியமையாத முக்கிய சாதனமாக அமைகிறது விநியோக அமைப்புகள்.

முக்கிய நன்மைகள்:

1. மின் பரிமாற்றம் மற்றும் விநியோகத்தில் பல வருட பயன்பாட்டு அனுபவம், தொழில்துறை மற்றும் சுரங்கத்தில் பரவலாகப் பயன்படுத்தப்படுகிறது நிறுவனங்கள், மின் உற்பத்தி நிலையங்கள் மற்றும் நகர்ப்புற மற்றும் கிராமப்புற மின் கட்டங்கள், அதன் நிலையான தன்மைக்காக பரவலான பயனர் அங்கீகாரத்தைப் பெறுகின்றன செயல்திறன் மற்றும் நம்பகமான செயல்பாடு.

2. Usune இன் தொழில்முறை R&D குழுவால் சுயாதீனமாக உருவாக்கப்பட்டது, பக்கவாட்டில் பொருத்தப்பட்ட வடிவமைப்பை ஒருங்கிணைக்கிறது சர்க்யூட் பிரேக்கர் உடலுடன் வசந்த இயக்க முறைமை, ஒட்டுமொத்த கட்டமைப்பை மேம்படுத்துதல்; வெற்றிட குறுக்கீடு APG-செயல்முறை எபோக்சி பிசின் இன்சுலேடிங் சிலிண்டரைப் பயன்படுத்துகிறது, சிறந்த க்ரீபேஜ் செயல்திறன் மற்றும் சுற்றுச்சூழலை வழங்குகிறது தழுவல்.

3. GB/T1984-2014 "ஹை வோல்டேஜ் சர்க்யூட் பிரேக்கர்கள்", JB3855-1996 "3.6~40.5KV உட்புற உயர் மின்னழுத்தத்துடன் கண்டிப்பாக இணங்குகிறது வெற்றிட சர்க்யூட் பிரேக்கர்கள்", DL/T403-2000 "12~40.5KV வெற்றிட சர்க்யூட் பிரேக்கர்கள் தொழில்நுட்ப நிபந்தனைகளை வரிசைப்படுத்தும்", மற்றும் IEC62271-100:2008 சர்வதேச தரநிலைகள், மற்றும் பல அதிகாரபூர்வ சோதனை மற்றும் சான்றிதழ்களில் தேர்ச்சி பெற்றுள்ளது.

4. சீனாவில் உயர் மின்னழுத்த மின் உபகரணங்களின் தொழில்முறை உற்பத்தியாளராக, Usune ஒரு தரநிலையைக் கொண்டுள்ளது உற்பத்தி ஆலை, மற்றும் ஒவ்வொரு சர்க்யூட் பிரேக்கரும் தொழிற்சாலையை விட்டு வெளியேறும் முன் கடுமையான சோதனைக்கு உட்படுகிறது. நம்பகமானவராக சப்ளையர், இது விரிவான விற்பனைக்குப் பிந்தைய சேவை மற்றும் தொழில்நுட்ப ஆதரவை வழங்குகிறது, பயனர்களுக்கு ஏதேனும் கவலைகளை நீக்குகிறது.

தயாரிப்பு விவரக்குறிப்புகள் மற்றும் தொழில்நுட்ப அளவுருக்கள்

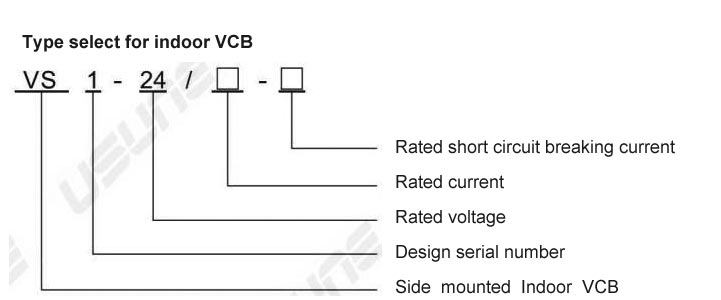

உசுனே லேட்டரல் டைப் வெற்றிட சர்க்யூட் பிரேக்கர் முழு அளவிலான விவரக்குறிப்புகள் மற்றும் நிலையான செயல்திறனை வழங்குகிறது. முக்கிய தொழில்நுட்ப அளவுருக்கள் (VS1(ZN63)-24 தொடரை முதன்மைக் குறிப்பாக எடுத்துக்கொள்வது) கீழே உள்ள அட்டவணையில் காட்டப்பட்டுள்ளது:

கட்டமைப்பு மற்றும் செயல்பாடு

1. ஒட்டுமொத்த அமைப்பு

இயக்க பொறிமுறை மற்றும் ஆர்க்-அணைக்கும் அறை ஆகியவை ஒரு ஒருங்கிணைந்த கட்டமைப்பில் ஏற்பாடு செய்யப்பட்டுள்ளன, முக்கிய கடத்தும் சுற்று மூன்று-கட்ட தரை-ஏற்றப்பட்ட வகை. வெற்றிட வில்-அணைக்கும் அறை நீளமாக உள்ளது APG-செயலாக்கப்பட்ட எபோக்சி பிசின் குழாய் இன்சுலேட்டிங் சிலிண்டரில் நிறுவப்பட்டது, சிறந்த க்ரீபேஜ் செயல்திறனை வழங்குகிறது, வளைவை அணைக்கும் அறையின் மேற்பரப்பில் தூசி குவிவதைக் குறைத்தல், வெளிப்புற காரணிகளின் செல்வாக்கைத் தவிர்ப்பது மற்றும் ஈரப்பதமான மற்றும் அதிக மாசுபட்ட சூழலில் கூட நல்ல காப்பு உறுதி. VS1-12 தொடர் ஒரு நிலையான நிறுவல் ஆகும் வகை, நிலையான சுவிட்ச் கியருக்கு ஏற்றது மற்றும் சுயாதீனமாக பயன்படுத்தப்படலாம் அல்லது ரிங் நெட்வொர்க் பவர் சப்ளை, பாக்ஸ் வகை மின்மாற்றி மற்றும் பிற அமைப்புகள்.

2. இயக்க முறைமை

பக்கவாட்டு வகை வெற்றிட சர்க்யூட் பிரேக்கர் ஒரு பிளானர் ஸ்பிரிங்-இயக்கப்படும் பொறிமுறையைப் பயன்படுத்துகிறது, இது கையேடு மற்றும் இரண்டையும் ஆதரிக்கிறது. மின்சார ஆற்றல் சேமிப்பு. இயக்க மோட்டார் வில் அணைக்கும் அறையின் முன் அலமாரியில் உள்ளது, ஐந்து அசெம்பிளி இடங்களாக பிரிக்கப்பட்டுள்ளது, ஒவ்வொன்றும் ஆற்றல் சேமிப்பு, பரிமாற்றம், ட்ரிப்பிங் மற்றும் தாங்கல் கூறுகளைக் கொண்டுள்ளது. ஆர்க்-அணைக்கும் அறை மற்றும் இயக்க பொறிமுறையின் ஒருங்கிணைந்த வடிவமைப்பு அதிக அளவு பொருத்தத்தை உறுதி செய்கிறது செயல்பாட்டு செயல்திறன் மற்றும் ஆர்க்-அணைக்கும் அறையின் திறப்பு மற்றும் மூடுதல் தேவைகளுக்கு இடையில், குறைத்தல் இடைநிலை படிகள், ஆற்றல் நுகர்வு மற்றும் இரைச்சலைக் குறைத்தல் மற்றும் சர்க்யூட் பிரேக்கரின் செயல்பாட்டை மேம்படுத்துதல் நம்பகத்தன்மை.

பயன்பாட்டு சூழல்

பக்கவாட்டு வகை வெற்றிட சர்க்யூட் பிரேக்கர் உட்புற சூழல்களுக்கு ஏற்றது மற்றும் பின்வருவனவற்றை சந்திக்க வேண்டும் தேவைகள்: சுற்றுப்புற வெப்பநிலை -15℃ முதல் +40℃ வரை; தினசரி சராசரி ஈரப்பதம் ≤95%, மாதாந்திர சராசரி ≤90%; உயரம் ≤1000மீ; நில அதிர்வு தீவிரம் ≤8 டிகிரி; மற்றும் குறிப்பிடத்தக்க தூசி, அரிக்கும் வாயுக்கள் அல்லது பிற மாசுபாடு இல்லாதது. குறிப்பு: இந்த தேவைகளை மீறும் பயன்பாடுகளுக்கு, முன் ஆலோசனையின் பேரில் தனிப்பயனாக்கம் தேவை உற்பத்தியாளர்.

நிறுவல் மற்றும் ஆணையிடுதல்

பக்கவாட்டு வகை வெற்றிட சர்க்யூட் பிரேக்கர்கள் தொழிற்சாலையை விட்டு வெளியேறும் முன் கடுமையான சோதனைக்கு உட்படுத்தப்படுகின்றன. சக்தியூட்டுவதற்கு முன் முதன்மை சுற்று, பின்வரும் ஏற்பாடுகள் செய்யப்பட வேண்டும்:

1. சேதத்திற்கான உபகரணங்களை சரிபார்க்கவும்; சேதமடைந்தால், அதைப் பயன்படுத்துவதை நிறுத்துங்கள்.
2. எந்த அசுத்தங்களின் காப்பு மேற்பரப்பை சுத்தம் செய்யவும்.
3. ஆற்றல் சேமிப்பு மற்றும் திறப்பு/மூடுதல் செயல்பாடுகளை கைமுறையாக இயக்கவும், நிலை சாதாரணமாக இருப்பதைக் கவனிக்கவும்.
4. இயங்கும் மின்சார விநியோகத்தைப் பயன்படுத்தி இயக்கவும், நிலை இயல்பானது என்பதை உறுதிப்படுத்துகிறது.
5. விவரக்குறிப்புகளின்படி ஹேண்ட்கார்ட்-வகை சர்க்யூட் பிரேக்கரை முன்னெடுத்துச் செல்லவும்/திரும்பப் பெறவும், மேலும் அந்த நிலையை உறுதிப்படுத்தவும் சரியான நிலையை அடைந்த பிறகு காட்டி சாதாரணமானது.

குறிப்பு: மூடும் இன்டர்லாக் சாதனத்தைப் பயன்படுத்தும் போது, ​​மூடுவதற்கு முன் அதைத் திறக்க சக்தி இணைக்கப்பட்டிருக்க வேண்டும்.

நடைமுறை விண்ணப்ப வழக்கு

வழக்கு ஆய்வு: சீனாவில் ஒரு பெரிய தொழில்துறை மற்றும் சுரங்க நிறுவனத்தில் விண்ணப்பம்

சீனாவில் உள்ள ஒரு பெரிய எஃகு நிறுவனமானது உபகரண இயக்கத்திற்கான அதிக தேவைகளைக் கொண்ட ஒரு சிக்கலான சக்தி அமைப்பைக் கொண்டுள்ளது அதிர்வெண் மற்றும் குறுகிய சுற்று தற்போதைய கட்டுப்பாடு. பல சப்ளையர்களை ஒப்பிட்டுப் பார்த்த பிறகு, Usune VS1(ZN63)-24 தொடர் மின் விநியோக அமைப்பிற்கான முக்கிய பாதுகாப்பு சாதனமாக சர்க்யூட் பிரேக்கர் தேர்ந்தெடுக்கப்பட்டது. அதன் இருந்து 2024 இல் தொடங்கப்பட்டது, இந்த அமைப்பு 12 மாதங்களுக்கும் மேலாக எந்த தோல்வியும் இல்லாமல், வெற்றிகரமாக கையாண்டது மூன்று ஷார்ட் சர்க்யூட் தவறுகள், கருவிகளை திறம்பட பாதுகாத்தல் மற்றும் மின் தடை இழப்புகளை தடுக்கும். நிறுவனம் மிகவும் தயாரிப்பின் செயல்திறன் மற்றும் உற்பத்தியாளரால் வழங்கப்பட்ட நிறுவல் மற்றும் ஆணையிடுதல் சேவைகளை அங்கீகரிக்கிறது.

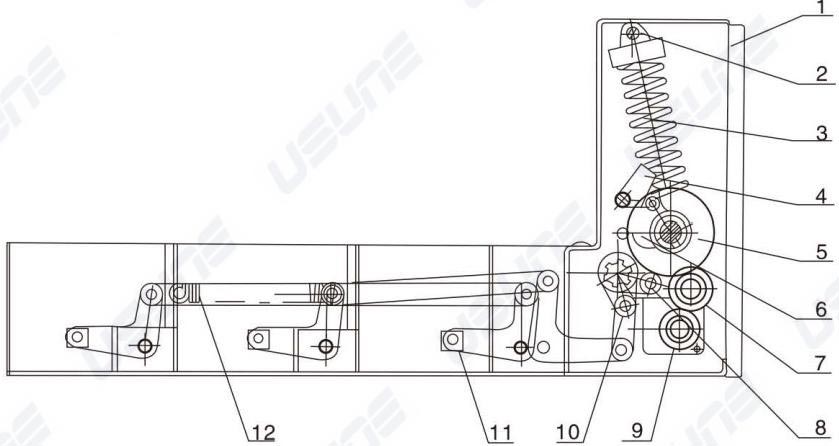

1.சுவிட்ச் பாக்ஸ்
2.லாஷ் போல்ட்
3.மூடு வசந்தம்
4. மூடுதல் பொருத்துதல்கள்
5.உள் மின் வயரிங் முதன்மை
6.கேம் மெக்கானிசம்/பொறிமுறையின் செயல்பாடு
7.கியர் வீல் டிரான்ஸ்மிஷன் மெக்கானிசம்
8.உள்ளீடு இணைக்கும் நெம்புகோல்
9.சார்ஜ் செய்யப்பட்ட மோட்டார்
10.Fourlever பரிமாற்ற நுட்பம்
11.டிரான்ஸ்மிஷன் பிளாக்
12.டிரிப்பிங் மெக்கானிசம்

சப்ளையர் மற்றும் உற்பத்தியாளர் அர்ப்பணிப்பு: உசுனே, உயர் மின்னழுத்த மின் உபகரணங்களின் தொழில்முறை உற்பத்தியாளராக சீனா, ஒரு தரப்படுத்தப்பட்ட தொழிற்சாலை மற்றும் தொழில்முறை R&D, உற்பத்தி மற்றும் விற்பனைக்குப் பிந்தைய குழுவைக் கொண்டுள்ளது. நம்பகமானவராக சப்ளையர், "தரம் முதலில், வாடிக்கையாளர் முதன்மை" என்ற கொள்கையை நாங்கள் கடைபிடிக்கிறோம், அனைத்து அம்சங்களையும் கண்டிப்பாக கட்டுப்படுத்துகிறோம் தயாரிப்புகள் தரநிலைகள் மற்றும் பயனர் தேவைகளை பூர்த்தி செய்வதை உறுதி செய்வதற்கான உற்பத்தி; உள்ளிட்ட விரிவான விற்பனைக்குப் பிந்தைய சேவைகளை நாங்கள் வழங்குகிறோம் தளத்தில் நிறுவல் வழிகாட்டுதல், ஆணையிடுதல், பராமரிப்பு மற்றும் தொழில்நுட்ப பயிற்சி, மற்றும் தொடர்ந்து புதுமை மற்றும் பவர் டிரான்ஸ்மிஷன் மற்றும் விநியோகத் துறையின் வளர்ச்சியை ஆதரிக்க எங்கள் தயாரிப்புகளை மேம்படுத்தவும்.
