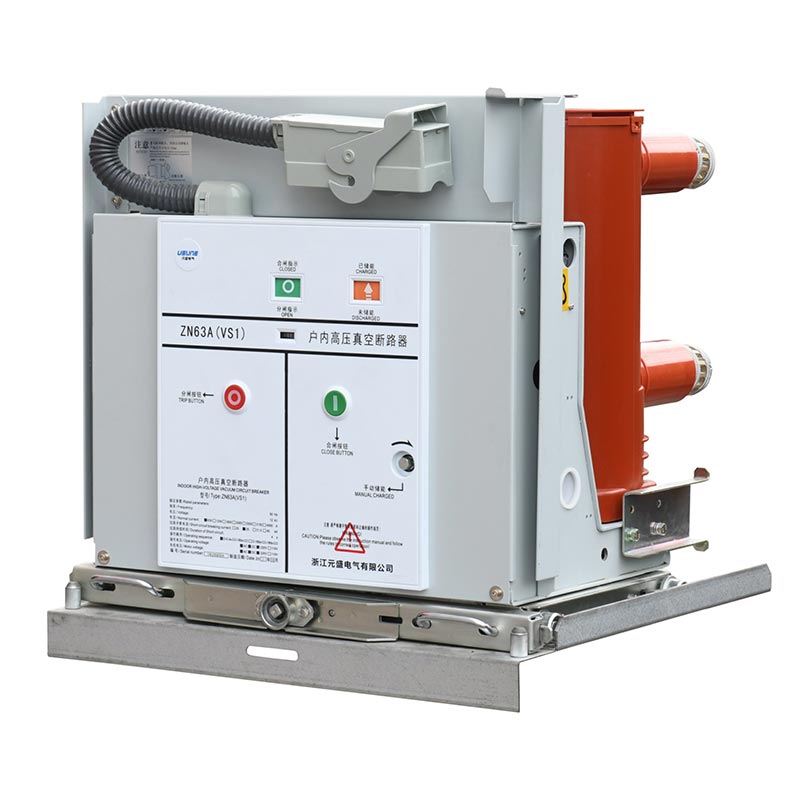

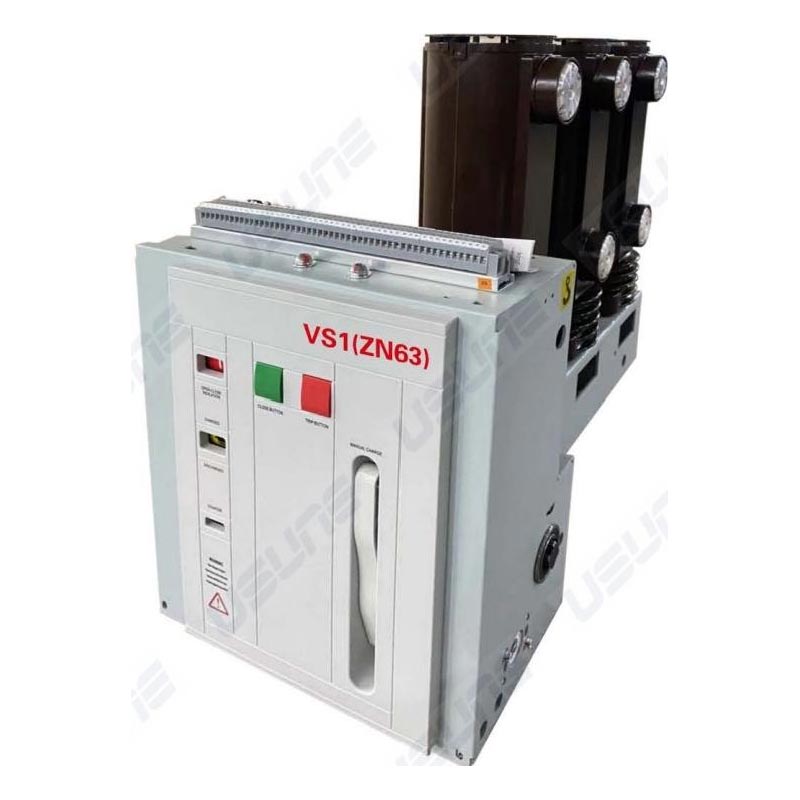

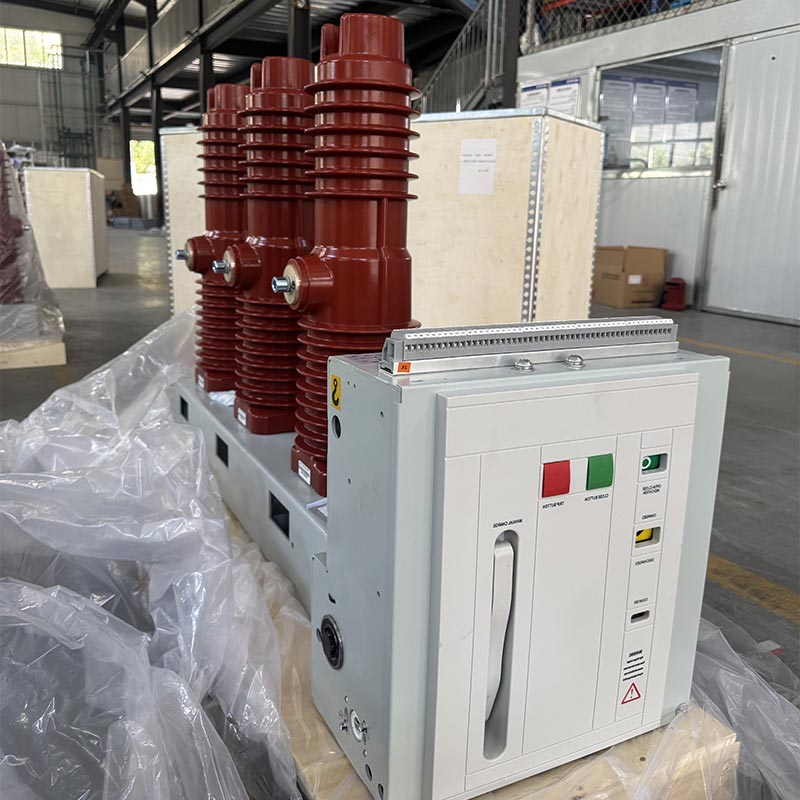

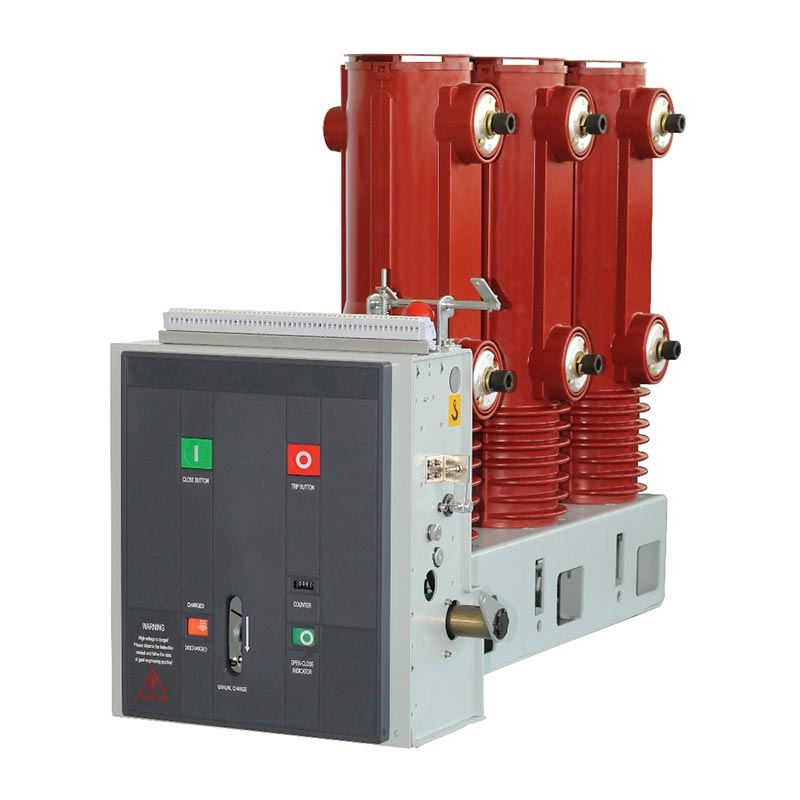

சைட் மவுண்டட் இன்டோர் வெற்றிட சர்க்யூட் பிரேக்கர்

Usune Side Mounted Indoor Vacuum Circuit Breaker என்பது நிலையான உயர் மின்னழுத்த சுவிட்ச் கியர் ஆகும். சுவிட்ச் கியர். இது சுயாதீனமாக பயன்படுத்தப்படலாம் அல்லது ரிங் நெட்வொர்க் பவர் சப்ளை அமைப்புகள், பெட்டி வகை மின்மாற்றிகளில் ஒருங்கிணைக்கப்படலாம், மற்றும் பல்வேறு தரமற்ற மின் விநியோக அமைப்புகள். அதன் முக்கிய நன்மை அதன் வெற்றிட வில்-அணைக்கும் தொழில்நுட்பத்தில் உள்ளது, பாரம்பரிய வளைவை அணைக்கும் ஊடகங்களால் ஏற்படும் மாசு மற்றும் சேதத்தைத் தவிர்ப்பது, மின்சார விநியோகத்தை திறம்பட மேம்படுத்துதல் பாதுகாப்பு மற்றும் ஸ்திரத்தன்மை. இந்த தயாரிப்பு முதிர்ந்த உசுனே தொழிற்சாலையால் சுயாதீனமாக உருவாக்கப்பட்டு தயாரிக்கப்படுகிறது உற்பத்தி செயல்முறைகள் மற்றும் கடுமையான தரக் கட்டுப்பாடு, பல்வேறு வளாகங்களின் கீழ் நிலையான மற்றும் நம்பகமான செயல்பாட்டை உறுதி செய்தல் நிபந்தனைகள்.

தயாரிப்பு தரநிலைகள் மற்றும் அதிகாரம் தயாரிப்பு நம்பகத்தன்மை மற்றும் இணக்கத்தை உறுதி செய்வதற்காக, Usune Side Mounted Indoor Vacuum சர்க்யூட் பிரேக்கர் GB/T1984-2014 "உயர்நிலை உட்பட அதிகாரப்பூர்வ உள்நாட்டு மற்றும் சர்வதேச தரங்களை கண்டிப்பாக கடைபிடிக்கிறது மின்னழுத்த சர்க்யூட் பிரேக்கர்கள்", JB3855-1996 "3.6~40.5KV உட்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர்கள்", மற்றும் DL/T403-2000 "12~40.5KV வெற்றிட சர்க்யூட் பிரேக்கர்கள் வரிசைப்படுத்தும் தொழில்நுட்ப நிபந்தனைகள்", மற்றும் தொடர்புடைய தேவைகளுக்கு இணங்குகிறது IEC62271-100:2008. ஒவ்வொரு தயாரிப்பும் தொழிற்சாலையை விட்டு வெளியேறும் முன் கடுமையான தொழிற்சாலை ஆய்வுக்கு உட்படுகிறது, மேலும் அனைத்து தொழில்நுட்பங்களும் அளவுருக்கள் வடிவமைப்பு தேவைகளை பூர்த்தி செய்கின்றன, தயாரிப்பு தரத்தில் உசுனேவின் அர்ப்பணிப்பை நிரூபிக்கிறது மற்றும் பாதுகாப்பான பயன்பாட்டை உறுதி செய்கிறது பயனர்கள்.

செயல்பாட்டு சூழல் மற்றும் பொருந்தக்கூடிய தன்மை

சைட் மவுண்டட் இன்டோர் வாக்யூம் சர்க்யூட் பிரேக்கர் பல்வேறு சூழல்களுக்கு ஏற்றதாக உள்ளது பின்வரும் உட்புற இயக்க நிலைமைகள்:

1. சுற்றுப்புற வெப்பநிலை: அதிகபட்சம் +40℃, குறைந்தபட்சம் -15℃
2. சுற்றுப்புற ஈரப்பதம்: தினசரி சராசரி ஈரப்பதம் ≤95%, மாதாந்திர சராசரி ≤90%; தினசரி சராசரி நீராவி அழுத்தம் ≤22×10⁻³MPa, மாத சராசரி ≤1.8×10⁻³MPa
3. உயரம்: 1000 மீட்டருக்கு மிகாமல்
4. நில அதிர்வு தீவிரம்: 8 டிகிரிக்கு மேல் இல்லை
5. வளிமண்டல சூழல்: குறிப்பிடத்தக்க தூசி, புகை, அரிக்கும் மற்றும் எரியக்கூடிய வாயுக்கள், நீராவிகள் அல்லது உப்பு தெளிப்பு ஆகியவற்றிலிருந்து இலவசம் மாசுபாடு.

குறிப்பு: உண்மையான இயக்க சூழல் மேலே உள்ள இயல்பான தேவைகளை விட அதிகமாக இருந்தால், தயவுசெய்து ஆலோசிக்கவும் பொருத்தமான தயாரிப்பு தீர்வைத் தனிப்பயனாக்க தொழில்முறை உற்பத்தியாளர் Usune.

கட்டமைப்பு மற்றும் செயல்பாடு

1. ஒட்டுமொத்த அமைப்பு

சைட் மவுண்டட் இன்டோர் வாக்யூம் சர்க்யூட் பிரேக்கர், ஆப்பரேட்டிங் மெக்கானிசம் மற்றும் தி பரிதியை அணைக்கும் அறை. முக்கிய கடத்தும் சுற்று மூன்று-கட்ட தரை-ஏற்றப்பட்ட வகை. வெற்றிட குறுக்கீடு எபோக்சி பிசின் APG செயல்முறையைப் பயன்படுத்தி உருவாக்கப்பட்ட குழாய் இன்சுலேட்டிங் சிலிண்டருக்குள் நீளமாக நிறுவப்பட்டுள்ளது. இது சிறந்த க்ரீபேஜ் எதிர்ப்பு செயல்திறனை வழங்குகிறது, குறுக்கீடு மேற்பரப்பில் தூசி திரட்சியை கணிசமாக குறைக்கிறது, வெளிப்புற காரணிகள் அதன் செயல்பாட்டை பாதிக்காமல் தடுக்கிறது, மேலும் ஈரப்பதம் மற்றும் ஈரப்பதத்தில் கூட அதிக காப்பு செயல்திறனை உறுதி செய்கிறது பெரிதும் மாசுபட்ட சூழல்கள்.

2. இயக்க பொறிமுறை அமைப்பு

இயக்க பொறிமுறையானது ஒரு பிளானர் ஸ்பிரிங்-இயக்கப்படும் பொறிமுறையாகும், இது கையேடு மற்றும் மின்சார ஆற்றல் சேமிப்பை ஆதரிக்கிறது. தி இயக்க மோட்டார் குறுக்கீட்டின் முன் அமைச்சரவையில் நிறுவப்பட்டுள்ளது. அமைச்சரவை ஐந்து சட்டசபைகளாக பிரிக்கப்பட்டுள்ளது நான்கு இடைநிலை பகிர்வுகளால் இடைவெளிகள், ஆற்றல் சேமிப்பு, பரிமாற்றம், ட்ரிப்பிங் மற்றும் தாங்கல் கூறுகள் முறையே. தயாரிப்பு குறுக்கீடு மற்றும் இயக்க பொறிமுறையை ஒரே வடிவமைப்பில் ஒருங்கிணைத்து, உயர்வை உறுதி செய்கிறது பொறிமுறையின் செயல்பாட்டு செயல்திறன் மற்றும் குறுக்கீட்டின் திறப்பு மற்றும் மூடுதலுக்கு இடையேயான பொருத்தத்தின் அளவு தேவைகள். இது தேவையற்ற இடைநிலை படிகளை குறைக்கிறது, ஆற்றல் நுகர்வு மற்றும் சத்தத்தை குறைக்கிறது மற்றும் மேம்படுத்துகிறது செயல்பாட்டு நம்பகத்தன்மை.

முக்கிய விவரக்குறிப்புகள் மற்றும் தொழில்நுட்ப அளவுருக்கள்

நிறுவல் மற்றும் ஆணையிடுதல்

1. சேதத்திற்கு சர்க்யூட் பிரேக்கரைச் சரிபார்க்கவும். சேதமடைந்தால், உடனடியாக அதைப் பயன்படுத்துவதை நிறுத்துங்கள்.
2. அசுத்தங்களை அகற்றவும் (குறிப்பாக இன்சுலேடிங் மேற்பரப்பில் இருந்து). போக்குவரத்தின் போது உருவாக்கப்படும் அசுத்தங்கள் அல்லது சேமிப்பகம் தயாரிப்பின் காப்பு செயல்திறனை பாதிக்கலாம்.
3. ஆற்றலைச் சேமிக்க சர்க்யூட் பிரேக்கரை கைமுறையாக இயக்கவும் மற்றும் தேவையான மூடுதல்/திறப்பு செயல்பாடுகளைச் செய்யவும், ஆற்றல் சேமிப்பு நிலை மற்றும் மூடும்/திறக்கும் நிலை குறிகாட்டிகள் இயல்பானதா என்பதை அவதானித்தல்.
4. ஆற்றலைச் சேமிக்க சர்க்யூட் பிரேக்கரை இயக்கவும் மற்றும் இயக்க சக்தியைப் பயன்படுத்தி மூடுதல்/திறத்தல் செயல்பாடுகளைச் செய்யவும் வழங்கல், ஆற்றல் சேமிப்பு நிலை மற்றும் நிலை குறிகாட்டிகள் இயல்பானதா எனச் சரிபார்த்தல்.
5. கை வண்டி-வகை சர்க்யூட் பிரேக்கரின் செயல்பாடு: புஷ் ஹோலில் புஷ் கைப்பிடியைச் செருகவும், கடிகார திசையில் சுழற்றவும் 300±3மிமீ மொத்த புஷ் ஸ்ட்ரோக்குடன், பின்வாங்குவதற்கு முன்பக்கமாக மற்றும் எதிரெதிர் திசையில்; திறந்த நிலையில், அதை சீராக நகர்த்தவும் வேலை செய்யும் அல்லது சோதனை நிலைக்கு, "கிளிக்" ஒலி கேட்கும் வரை கைப்பிடியை நடுத்தர வேகத்தில் 30 முறை சுழற்றவும், அது நிலையில் இருப்பதைக் குறிக்கிறது (மிகுதி பொறிமுறையை சேதப்படுத்தாமல் இருக்க அதிக சக்தியைப் பயன்படுத்த வேண்டாம்). இந்த நேரத்தில், தி தொடர்புடைய நிலை குறிகாட்டிகள் (S8, S9) செயல்படுத்தப்படும்.

குறிப்பு: மூடும் இன்டர்லாக் சாதனத்தைப் பயன்படுத்தும் போது, அதைத் திறக்க இன்டர்லாக் சர்க்யூட் மின்சாரம் இணைக்கப்பட வேண்டும் மூடுவதற்கு முன்; திறக்கும் போது, பேக்கேஜிங் தேவைகளுக்கு ஏற்ப செயல்படவும், சர்க்யூட் பிரேக்கர் முழங்கையை உயர்த்தவும் கீழ் வெளிச்செல்லும் கை சுமையின் கீழ் இருப்பதை உறுதி செய்ய, கடுமையான தாக்கம் மற்றும் அதிர்வுகளைத் தவிர்க்கவும்; ஏற்றும் சாதனத்தை அகற்று அமைச்சரவையில் வைப்பதற்கு முன் தேவை.

நிஜ உலக பயன்பாட்டு வழக்கு ஆய்வு

வழக்கு: தென் சீனாவில் உள்ள ஒரு பெரிய தொழில் பூங்கா 50 உசுனே சைட்-மவுண்டட் இன்டோர் வாக்யூம் சர்க்யூட் பிரேக்கர்களை (மாடல்) வாங்கியது. VS1-12/1250-25) அதன் உற்பத்திப் பட்டறை மின் விநியோக அமைப்புக்காக. பூங்காவில் பல உற்பத்திக் கோடுகள் இயங்குகின்றன மாற்றாக, அடிக்கடி மின்சாரம் மாறுதல் மற்றும் குறுகிய-சுற்று மின்னோட்ட குறுக்கீட்டில் அதிக நம்பகத்தன்மை தேவைப்படுகிறது. இருந்து 2024 இல் நிறுவுதல் மற்றும் இயக்குதல், தயாரிப்புகள் தொடர்ந்து 12 மாதங்கள் தோல்வியின்றி நிலையானதாக இயங்கின, சக்தி அமைப்பை திறம்பட பாதுகாத்தல் மற்றும் கட்டுப்படுத்துதல், உபகரணங்கள் வேலையில்லா நேரத்தை குறைத்தல் மற்றும் பூங்காவை மேம்படுத்துதல் உற்பத்தி திறன். ஒரு உள்ளூர் சீன சப்ளையர் என்ற முறையில், Usune முழு ஆன்-சைட் நிறுவல் வழிகாட்டல் மற்றும் வழங்கியது விற்பனைக்குப் பிந்தைய பராமரிப்பு சேவைகள், வாடிக்கையாளரிடமிருந்து அதிக பாராட்டுகளைப் பெறுகின்றன.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: சர்க்யூட் பிரேக்கரின் உண்மையான இயக்க சூழல் சாதாரண தேவைகளை மீறினால் என்ன செய்வது?

A1: சுற்றுப்புற வெப்பநிலை, ஈரப்பதம், உயரம் போன்றவை சாதாரண தேவைகளை விட அதிகமாக இருந்தால், தயவுசெய்து தொடர்பு கொள்ளவும் உற்பத்தியாளர், உசுனே, உடனடியாக. ஒரு தொழில்முறை தொழில்நுட்பக் குழு ஆன்-சைட் கணக்கெடுப்பை நடத்தி தனிப்பயனாக்கும் ஸ்பெஷலின் கீழ் சர்க்யூட் பிரேக்கரின் நிலையான செயல்பாட்டை உறுதிசெய்ய சிறப்பு சூழலுக்கு ஏற்ற தயாரிப்பு தீர்வு நிபந்தனைகள். பொறுப்பான சப்ளையராக, ஒவ்வொரு வாடிக்கையாளருக்கும் தனிப்பயனாக்கப்பட்ட தீர்வுகளை வழங்க உசுனே உறுதிபூண்டுள்ளது.

Q2: Usune Side Mounted Indoor Vacuum Circuit Breaker ஐ அதன் சேவை ஆயுளை நீட்டிக்க எப்படி பராமரிப்பது?

A2: வழக்கமான பராமரிப்பு முக்கியமாக மூன்று புள்ளிகளை உள்ளடக்கியது: முதலில், அழுக்கைத் தடுக்க காப்பு மேற்பரப்பை தொடர்ந்து சுத்தம் செய்யவும் காப்பு செயல்திறனை பாதிக்கும் இருந்து குவிப்பு; இரண்டாவதாக, ஆற்றல் சேமிப்பு நிலையை அடிக்கடி சரிபார்க்கவும், திறப்பு/மூடு குறிகாட்டிகள், மற்றும் வயரிங் தளர்வு அல்லது சேதம் இல்லை என்பதை உறுதி செய்ய; மூன்றாவது, கையேடு மற்றும் மின்சாரத்தை நடத்துதல் இயக்க பொறிமுறையின் நெகிழ்வுத்தன்மை மற்றும் நம்பகத்தன்மையை சரிபார்க்க ஒவ்வொரு 6 மாதங்களுக்கும் செயல்பாட்டு சோதனைகள். கூடுதலாக, தி தயாரிப்புகளை பராமரிக்க பயனர்களுக்கு உதவும் வகையில் தொழிற்சாலை விரிவான பராமரிப்பு கையேடு மற்றும் விற்பனைக்குப் பிந்தைய வழிகாட்டுதலை வழங்குகிறது அறிவியல் ரீதியாக.
