Vcb வெற்றிட சர்க்யூட் பிரேக்கர்

VCB வெற்றிட சர்க்யூட் பிரேக்கர் என்பது மூன்று-கட்ட AC 50Hz, 12kV மதிப்பிடப்பட்ட மின்னழுத்த உட்புற உயர் மின்னழுத்த சுவிட்ச்கியர் ஆகும். தொழில்துறை சுரங்கம், மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள் மற்றும் பிற சூழ்நிலைகளில் கட்டுப்பாடு மற்றும் பாதுகாப்பு, அடிக்கடி மாற்றியமைக்கப்படுகிறது அறுவை சிகிச்சை. இது நிலையான மற்றும் டிரக்-ஏற்றப்பட்ட நிறுவல் முறைகளில் கிடைக்கிறது மற்றும் சுவிட்ச் கியர் போன்றவற்றுடன் இணக்கமானது KYN28A-12(GZS) மற்றும் XGN ஆக. அதன் முக்கிய வடிவமைப்பு தத்துவம் "மினியேட்டரைசேஷன், அதிக நம்பகத்தன்மை மற்றும் பராமரிப்பு இல்லாதது அறுவை சிகிச்சை."

நிறுவன பயன்முறை

முக்கிய நன்மைகள்

1. நம்பகமான தொழில்நுட்பம்: ஒருங்கிணைந்த சீல் செய்யப்பட்ட துருவ வடிவமைப்பு சுற்றுச்சூழல் சகிப்புத்தன்மை சிக்கல்களைத் தீர்க்கிறது; சுய-பாயும் காற்றோட்டம் தொழில்நுட்பம் திடமான காப்பு வெப்பச் சிதறல் சிக்கலைச் சமாளிக்கிறது.
2. பராமரிப்பு-இலவசம் மற்றும் செலவு குறைந்த: நீண்ட ஆயுள் வெற்றிட குறுக்கீடு, நிரந்தர காந்த இயக்க முறைமை, மற்றும் அறிவார்ந்த மின்னணு கட்டுப்பாட்டு அலகு அனைத்து கூறுகளின் பராமரிப்பு-இல்லாத செயல்பாட்டை அடைகிறது, பராமரிப்பு செலவுகளை குறைக்கிறது மற்றும் வேலையில்லா நேரம்.
3. கட்டுப்படுத்தக்கூடிய தரம்: தொடர்புடைய உள்நாட்டு மற்றும் சர்வதேச தரங்களை கண்டிப்பாக கடைபிடிக்கிறது; தனியுரிம தொழில்முறை தொழிற்சாலை முழு செயல்முறை கட்டுப்பாட்டை செயல்படுத்துகிறது, தயாரிப்பு நிலைத்தன்மையை உறுதி செய்கிறது.

முக்கிய அளவுருக்கள் மற்றும் தொழில்நுட்ப விவரக்குறிப்புகள்

குறிப்பு: 4000A மற்றும் அதற்கு மேற்பட்ட மாடல்களுக்கு கட்டாய காற்று குளிரூட்டல் தேவைப்படுகிறது; விருப்ப பாகங்கள் கிடைக்கும்.

ஒட்டுமொத்த கட்டமைப்பு

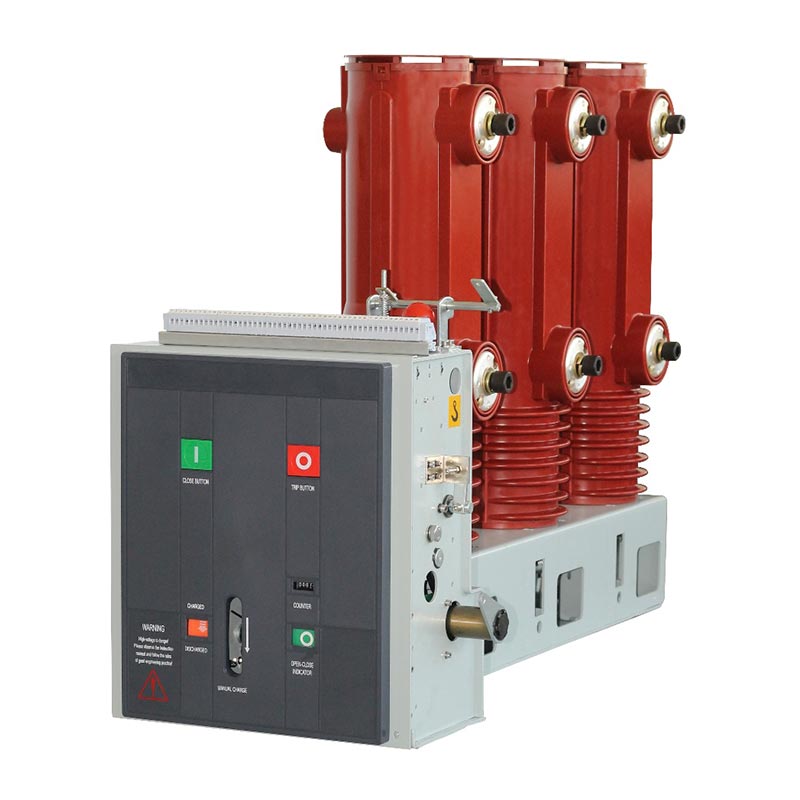

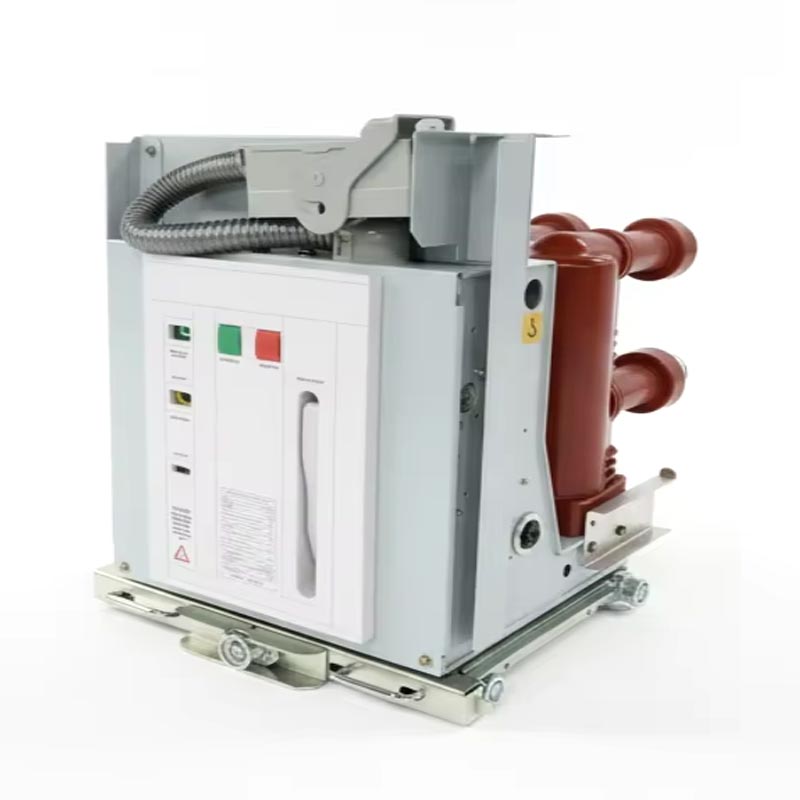

VCB வெற்றிட சர்க்யூட் பிரேக்கர் இரண்டு கட்டமைப்புகளில் கிடைக்கிறது: நிலையான மற்றும் தள்ளுவண்டி. நிலையான வகைக்கு ஒரு பிளாட் தேவைப்படுகிறது நிறுவல் மற்றும் ஷிம்களைப் பயன்படுத்தி சரிசெய்ய முடியும்; டிராலி வகை மென்மையான செயல்பாட்டிற்காக 200 மிமீ புஷ்-இன் ஸ்ட்ரோக்கைக் கொண்டுள்ளது. இரண்டும் கட்டமைப்புகள் சிறந்த தூசி மற்றும் ஈரப்பதம் பாதுகாப்பை வழங்குகின்றன, சீனாவின் வெவ்வேறு காலநிலைகளுக்கு ஏற்றவாறு.

முக்கிய கூறுகள்

1. வெற்றிட குறுக்கீடு: நீண்ட ஆயுள் மற்றும் நிலையான வெற்றிடம், நம்பகமான குறுக்கீடுக்கான முக்கிய கூறு.
2. ஒருங்கிணைந்த சீல் செய்யப்பட்ட துருவம்: எபோக்சி சீல் மற்றும் சுய-பாயும் காற்றோட்டம் சுற்றுச்சூழலுக்கு ஏற்றவாறு மேம்படுத்துகிறது.
3. இயக்க முறைமை: VET அல்லது நிரந்தர காந்த வகை விருப்பமானது, துல்லியமான செயல்பாடு, பராமரிப்பு இல்லாதது.
4. எலக்ட்ரானிக் கண்ட்ரோல் யூனிட்: ஃபோட்டோ எலக்ட்ரிக் ப்ராக்ஸிமிட்டி சுவிட்ச் பாரம்பரிய சுவிட்சை மாற்றுகிறது, துல்லியமான கட்டுப்பாட்டை உறுதி செய்கிறது.
5. விருப்பத் துணைக்கருவிகள்: எதிர்பவுன்ஸ், இன்டர்லாக், ஓவர் கரண்ட் ட்ரிப்பிங் மற்றும் பிற சாதனங்கள்.

நிஜ உலக பயன்பாட்டு வழக்குகள்

VCB வெற்றிட சர்க்யூட் பிரேக்கர் சீனாவில் பல்வேறு சக்தி காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது. பின்வருபவை நிஜ உலகம் சரிபார்ப்புப் பொருட்களுடன் விண்ணப்ப வழக்குகள் உள்ளன:

வழக்கு 1: ஷாங்க்சி மாகாணத்தில் ஒரு பெரிய நிலக்கரி சுரங்க துணை நிலையம்

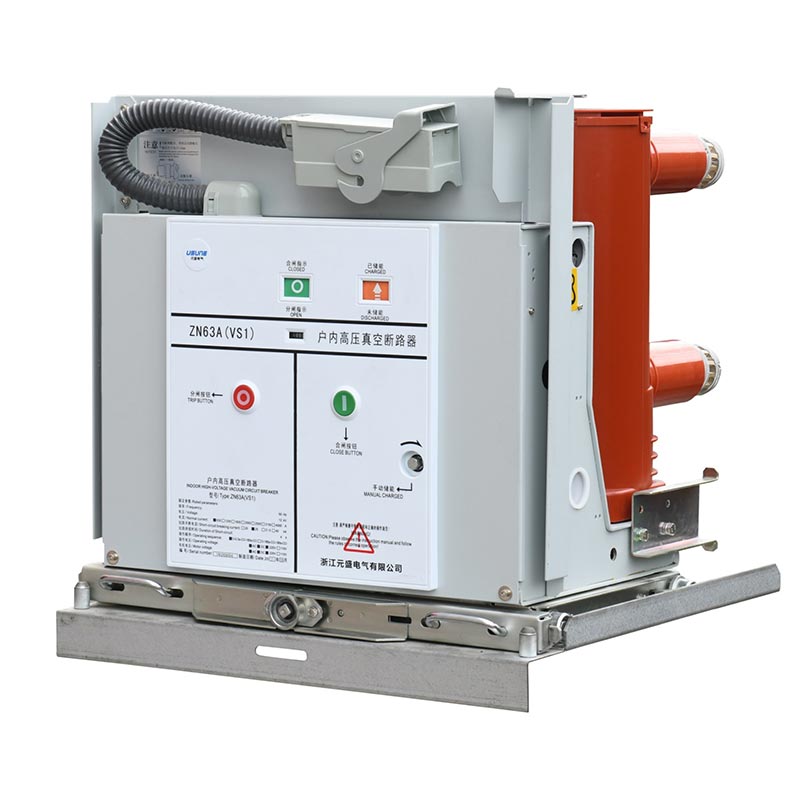

Usune ZN63(VS1)-12 ஹேண்ட்கார்ட்-வகை சர்க்யூட் பிரேக்கரைப் பயன்படுத்தி, தூசி நிறைந்த மற்றும் ஈரப்பதமான சூழலுக்கு ஏற்றது. 12 மாதங்களுக்கு தோல்வியின்றி நிலையானது, மாதாந்திர பராமரிப்பு செலவில் 8,000 RMB சேமிக்கப்படுகிறது. உசுனே, முக்கிய சப்ளையர், முழு தொழில்நுட்ப ஆதரவை வழங்கியது.

வழக்கு 2: ஜியாங்சு மாகாணத்தில் உள்ள ஒரு தொழில்துறை பூங்காவில் மின் விநியோக திட்டம்

Usune GVS6-12 உட்பொதிக்கப்பட்ட துருவ-வகை சர்க்யூட் பிரேக்கரைப் பயன்படுத்தி, அதன் சிறிய வடிவமைப்பு விநியோகத்தில் 30% சேமிக்கிறது அறை இடைவெளி மற்றும் மூன்று ஷார்ட் சர்க்யூட் தவறுகளை வெற்றிகரமாகத் தவிர்க்கிறது. தொழிற்சாலை முழுவதும் தரத்தை கட்டுப்படுத்துகிறது செயல்முறை மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகளை வழங்கியது.

தயாரிப்பு தரநிலைகள் மற்றும் சுற்றுச்சூழல் தழுவல்

1. தரநிலைகள்: GB1984, GB/T11022, மற்றும் IEC56 போன்ற உள்நாட்டு மற்றும் சர்வதேச தரநிலைகளை கண்டிப்பாக கடைபிடிக்கிறது. சர்வதேச தரத்திற்கு ஏற்ப தரத்தை உறுதி செய்தல்.

2. சுற்றுச்சூழல் தழுவல்: -15 முதல் +40℃ வரையிலான வெப்பநிலை, உயரம் ≤1000m மற்றும் தினசரி சராசரி ஈரப்பதம் ≤95%, தீ, அரிப்பு மற்றும் வலுவான அதிர்வு இல்லாத தொழில்துறை மற்றும் சுரங்க சூழல்களில்.

பராமரிப்பு மற்றும் வரிசைப்படுத்தும் வழிமுறைகள்

1. பராமரிப்பு வழிமுறைகள்

பராமரிப்பு இல்லாத வடிவமைப்பு. ஒவ்வொரு இரண்டு வருடங்களுக்கும் உபகரணங்களின் மேற்பரப்பை சுத்தம் செய்ய பரிந்துரைக்கப்படுகிறது, தொடர்ந்து சரிபார்க்கவும் ஃபாஸ்டென்சர்கள், மற்றும் வருடாந்திர ஆற்றல் சேமிப்பு செயல்பாடு மற்றும் காப்பு சோதனைகளை நடத்துதல். பராமரிப்புக்கு தொழில்முறை தேவை பணியாளர்கள்.

2. வரிசைப்படுத்தும் வழிமுறைகள்

ஆர்டர்கள் குறிப்பிட வேண்டும்: மாதிரி மற்றும் அளவு, மதிப்பிடப்பட்ட அளவுருக்கள், இயக்க மின்னழுத்தம், இரண்டாம் நிலை வயரிங் திட்டம் (விரும்பினால்), உதிரி பாகங்கள் மற்றும் சிறப்பு தேவைகள். உசுனே, ஒரு தொழில்முறை உற்பத்தியாளராக, தனிப்பயனாக்குதல் சேவைகளை வழங்குகிறது.

பிராண்ட் மற்றும் சேவை அர்ப்பணிப்பு

சீனாவின் தொழில்துறை சங்கிலியின் நன்மைகளைப் பயன்படுத்தி, உசுனே அதன் சொந்த தரப்படுத்தப்பட்ட தொழிற்சாலையை அடைய உள்ளது முழு செயல்முறை கட்டுப்பாடு. உலகளாவிய நம்பகமான சப்ளையராக, இது நிறுவல் போன்ற விரிவான சேவைகளை வழங்குகிறது வழிகாட்டுதல், ஆணையிடுதல் மற்றும் செயல்பாடு மற்றும் பராமரிப்பு பயிற்சி. "தரம் முதலில்," என்ற தத்துவத்தை கடைபிடிப்பது வாடிக்கையாளர் முதன்மையானது," இது ஆற்றல் துறையின் வளர்ச்சிக்கு பங்களிக்கிறது.
