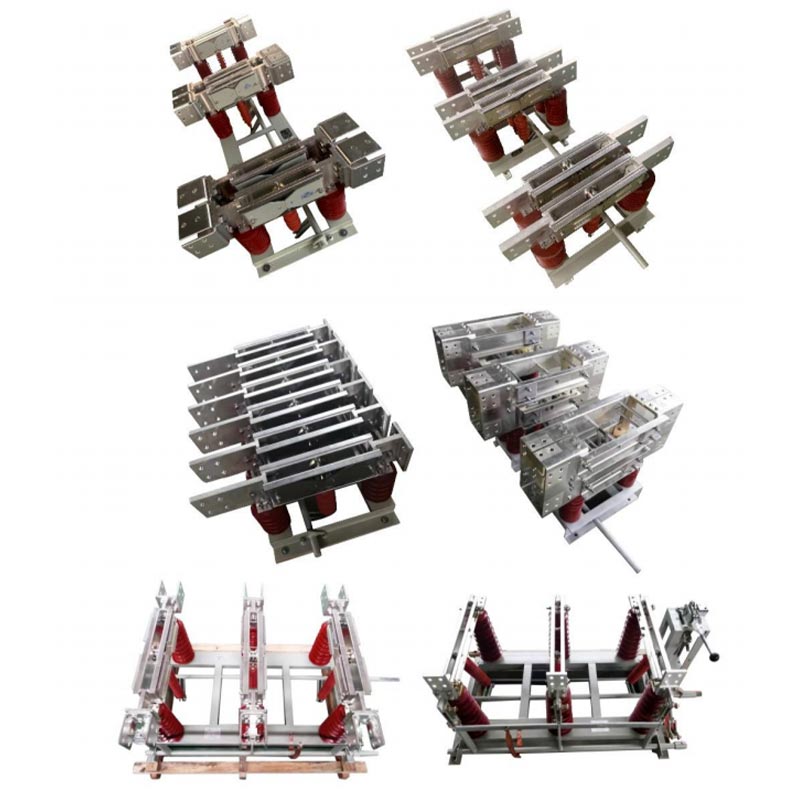

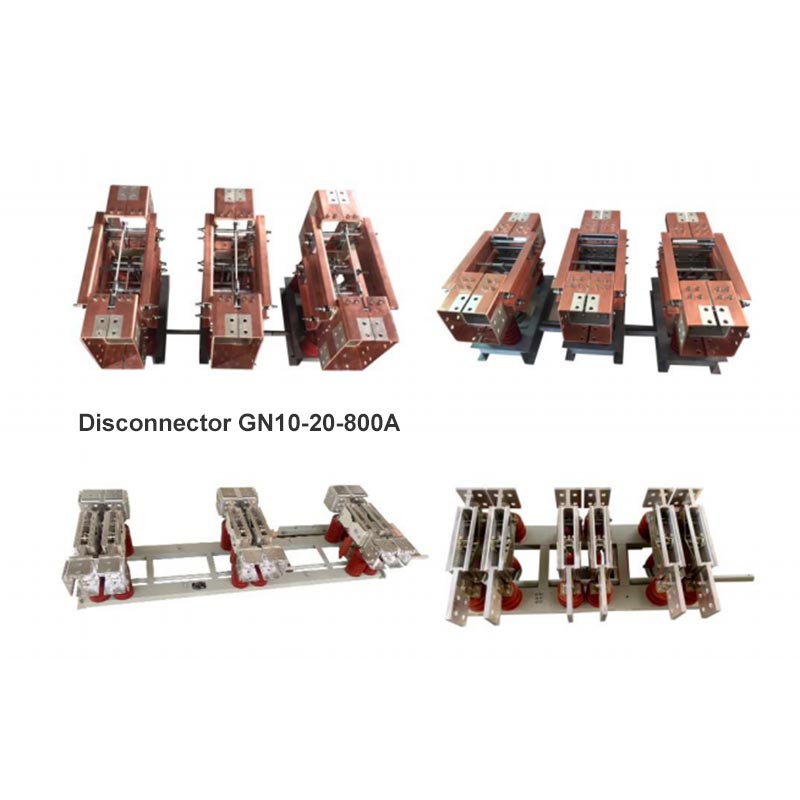

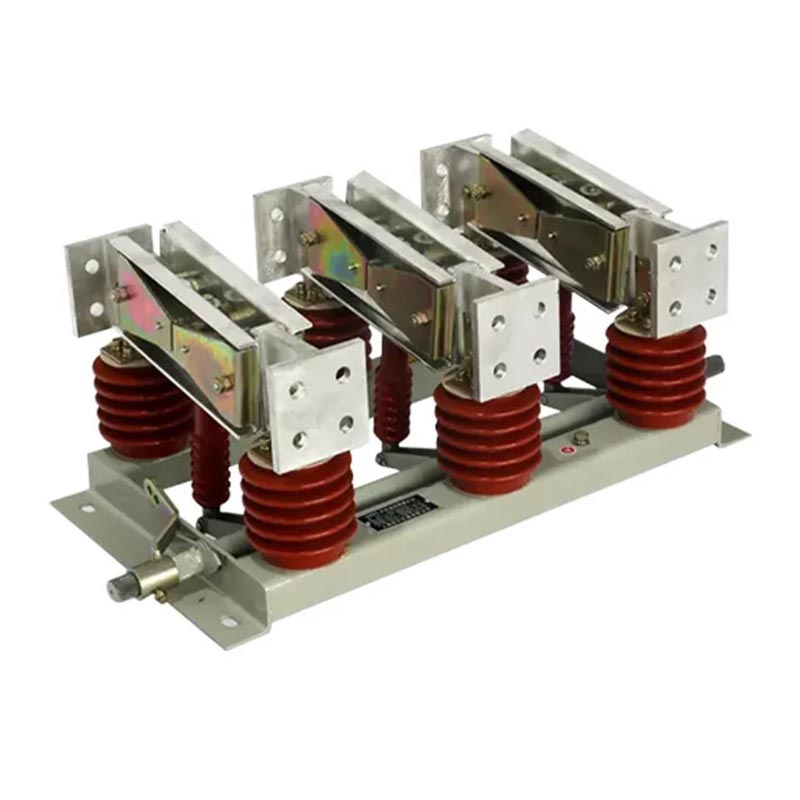

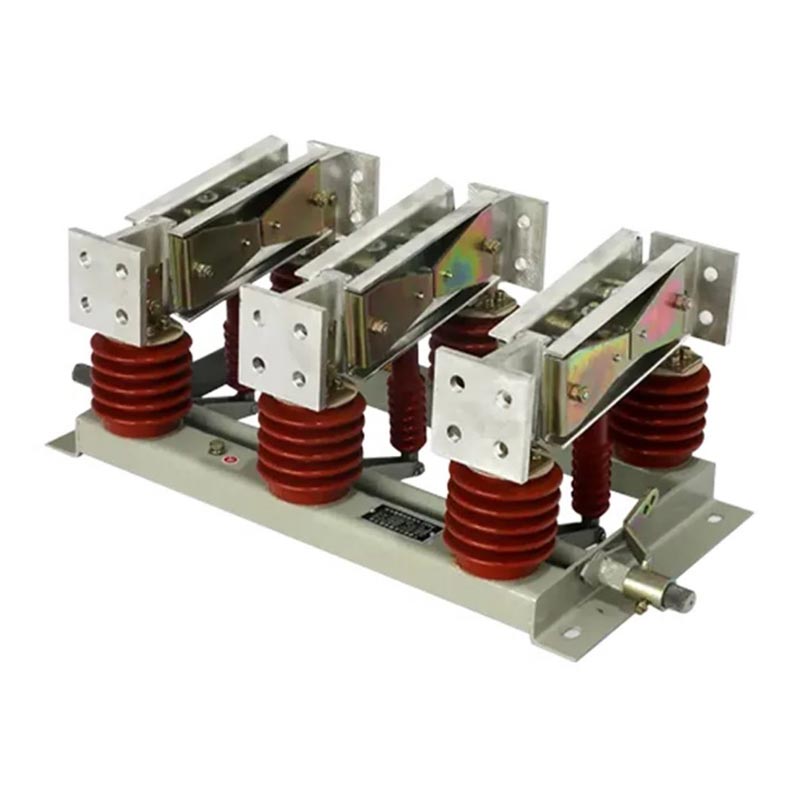

Usune Disconnect Switch 12kV 10kV 1000A 1250A என்பது நிறுவனத்தின் தேவைகளை மையமாகக் கொண்டு உருவாக்கப்பட்ட ஒரு முக்கிய தயாரிப்பு ஆகும். தொழில்துறை உயர் மின்னழுத்த மின் விநியோகம். இது குறிப்பாக ஜெனரேட்டர் விற்பனை நிலையங்கள் மற்றும் உயர் மின்னழுத்தத்திற்காக வடிவமைக்கப்பட்டுள்ளது அமைப்புகள், 10kV மற்றும் 12kV மின்னழுத்த நிலைகளுக்கு ஏற்ப, மற்றும் 1000A இன் முக்கிய மின்னோட்ட விவரக்குறிப்புகள் மற்றும் 1250A.
12kV/10kV/1000A/1250A துண்டிப்பு சுவிட்ச் மூன்று சுயாதீன ஒற்றை-துருவ அலகுகளைக் கொண்டுள்ளது மற்றும் நெகிழ்வாகவும் இருக்கலாம் மூன்று துருவ ஒருங்கிணைந்த உயர் மின்னழுத்த மின் சாதனமாக கட்டமைக்கப்பட்டது. இது ஒரு சிறிய அமைப்பைக் கொண்டுள்ளது, வசதியானது செயல்பாடு, மற்றும் நம்பகமான காப்பு. உள்நாட்டில் உருவாக்கப்பட்ட ஒரு முதன்மைத் தயாரிப்பாக, அது தனிமைப்படுத்தல், தரையிறக்கம், மற்றும் பல்வேறு இயக்க நிலைமைகளின் கீழ் மாசு தடுப்பு தேவைகள். இது கீழ் நம்பகமான சுற்று மாறுதலை அடைகிறது சுமை இல்லாத நிலைமைகள், தெளிவாகக் காணக்கூடிய தனிமைப்படுத்தல் இடைவெளியை உருவாக்குதல், பராமரிப்புப் பணியாளர்களின் பாதுகாப்பை உறுதிப்படுத்துதல் ஆதாரம்.
- சமீபத்திய உள்நாட்டு உயர் மின்னழுத்த மின் தொழில்நுட்பத்தை ஒருங்கிணைக்கிறது, கடத்தும் சுற்று மற்றும் காப்பு மேம்படுத்துகிறது
வடிவமைப்பு, தொடர்பு எதிர்ப்பைக் குறைக்கிறது மற்றும் உயர் மின்னோட்டச் சுமக்கும் திறனை மேம்படுத்துகிறது;
- உட்புற (N) மற்றும் வெளிப்புற கட்டமைப்புகளை ஆதரிக்கிறது, விருப்ப அடிப்படை சுவிட்ச் (D) மற்றும் மாசு-ஆதார (W) வகைகளுடன்
சிக்கலான இயக்க நிலைமைகளுக்கு ஏற்ப;
- அதிக வலிமை கொண்ட காப்பு பொருட்கள் மற்றும் துரு-எதிர்ப்பு உலோக கூறுகளை பயன்படுத்துகிறது, வயதான மற்றும் அரிப்பை எதிர்க்கிறது,
சேவை வாழ்க்கையை நீட்டித்தல்.
- ஜிபி 1985-2014 "உயர் மின்னழுத்த ஏசி டிஸ்கனெக்ட் சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகள்"
- GB/T 11022-2011 "உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கட்டுப்பாட்டு உபகரணத் தரங்களுக்கான பொதுவான தொழில்நுட்பத் தேவைகள்"
- DL/T 486-2010 "உயர் மின்னழுத்த ஏசி டிஸ்கனெக்ட் சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகளை ஆர்டர் செய்வதற்கான தொழில்நுட்ப நிபந்தனைகள்"
- DL/T 593-2006 "உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கட்டுப்பாட்டு உபகரணங்களுக்கான தொழில்நுட்பத் தேவைகள்"
- மின்னழுத்தம்/தற்போதைய விவரக்குறிப்புகள்: 10kV, 12kV; 1000A, 1250A, 2000A-10000A உயர் மின்னோட்ட மாதிரிகள் வரை விரிவாக்கக்கூடியது;
- கிடைக்கக்கூடிய வகைகள்: நிலத்தடி இல்லாத, ஒற்றை அடித்தளம், சுவர் வகை, வெவ்வேறு நிறுவல் தேவைகளைப் பூர்த்தி செய்தல்;
- சுற்றுச்சூழல் சகிப்புத்தன்மை: பரந்த இயக்க வெப்பநிலை வரம்பு -50℃ முதல் +50℃ வரை, உயரம் ≤2000m (தனிப்பயனாக்கக்கூடியது
2500 மீட்டருக்கு மேல் உயரம்), பூகம்பம் 8, 20 மி.மீ. வரை தாங்கக்கூடியது... ஐசிங் எதிர்ப்பு, வகுப்பு III மற்றும் IV க்கு ஏற்றது
மாசு பகுதிகள்.
| அளவுரு உருப்படி | விவரக்குறிப்பு விவரங்கள் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 10kV, 12kV |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 1000A, 1250A |
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும் | 80kA (தனிப்பயனாக்கக்கூடியது) |
| கட்டமைப்பு வடிவம் | ஒற்றை-துருவ சுதந்திரம் / மூன்று-துருவ ஒருங்கிணைந்த |
| நிறுவல் காட்சி | உட்புற / வெளிப்புற |
| செயல்பாட்டு முறை | கையேடு / மின்சாரம் (விரும்பினால்) |
அரசுக்கு சொந்தமான எஃகு ஆலை அதன் 12kV உயர் மின்னழுத்த மின் விநியோக அறை தனிமைப்படுத்தும் கருவியை மேம்படுத்த வேண்டும். தி முக்கிய சவால்கள் உயர் மின்னோட்ட வெப்பமாக்கல், மோசமான வெளிப்புற மாசு பாதுகாப்பு மற்றும் உயர் பராமரிப்பு பாதுகாப்பு அபாயங்கள். தி Usune GN□-12DW/1250A டிஸ்கனெக்டர் (கிரவுண்டிங் மற்றும் மாசு பாதுகாப்புடன்) தேர்ந்தெடுக்கப்பட்டது, கடுமையான வெளிப்புறத்திற்கு ஏற்றது தூசி சூழல்கள். அதன் 1250A மதிப்பிடப்பட்ட மின்னோட்டம் எஃகு உற்பத்தியின் முழு-சுமை செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கிறது வரி.
- செயலாக்க முடிவுகள்: உபகரணங்கள் அதிக வெப்பம் அல்லது காப்பு இல்லாமல் 2 ஆண்டுகளாக செயல்பாட்டில் உள்ளன தோல்விகள். கிரவுண்டிங் செயல்பாடு நம்பகமானது மற்றும் பராமரிப்பின் போது தனிமைப்படுத்தல் முறிவு தெளிவாக உள்ளது. பராமரிப்பு செயல்திறன் 40% அதிகரித்துள்ளது, இதன் விளைவாக வாடிக்கையாளரிடமிருந்து நீண்ட கால மொத்த கொள்முதல் ஆர்டர்கள்.
10kV ஜெனரேட்டர் கடையில் தனிமைப்படுத்தும் கருவிகளை கட்டமைக்க 300MW அனல் மின் நிலையம் தேவை, உயர்-உயர ஏற்புத்திறன், உயர் மின்னோட்ட நிலைத்தன்மை மற்றும் அதிர்வு எதிர்ப்பு. Usune GN□-10/1000A உட்புறம் துண்டிப்பு சுவிட்ச் தேர்ந்தெடுக்கப்பட்டது, தனிப்பயனாக்கப்பட்ட உயர்-உயர வலுவூட்டப்பட்ட தீர்வுடன் தாவர பகுதிகளுக்கு ஏற்றது உயரம் ≤2200m மற்றும் வலுவான அதிர்வு நிலைமைகளுக்கு எதிர்ப்பு.
- அமலாக்க முடிவுகள்: பெரிய நீரோட்டங்களின் தாக்கத்தைத் தாங்கும் வகையில், கருவிகள் 3 ஆண்டுகள் நிலையாக இயங்குகின்றன. ஜெனரேட்டர் அவுட்லெட்டில் ட்ரிப் அல்லது செயலிழப்பு இல்லாமல், யூனிட்டிற்கு பாதுகாப்பான தனிமைப் பாதுகாப்பை வழங்குகிறது மின் உற்பத்தி நிலையங்களில் பராமரிப்பு மற்றும் ஒரு முக்கிய பயன்பாட்டு வழக்கு.
ப: முக்கிய வேறுபாடு அதிக மின்னோட்டத்தை சுமந்து செல்லும் திறன் மற்றும் சுற்றுச்சூழலுக்கு ஏற்றவாறு உள்ளது. சாதாரண துண்டிக்கும் சுவிட்சுகள் ≤630A மின்னோட்டத்தைக் கொண்டுள்ளன, அதே நேரத்தில் Usune தயாரிப்புகள் 1000A மற்றும் 1250A உயர் மின்னோட்டத்தில் கவனம் செலுத்துகின்றன. காட்சிகள், வெப்ப உற்பத்தியைக் குறைக்க கடத்தும் கட்டமைப்பை மேம்படுத்துதல்; அதே நேரத்தில், அவர்கள் ஆதரிக்கிறார்கள் உட்புற/வெளிப்புற பயன்பாட்டிற்கான தனிப்பயனாக்கம், மாசு பாதுகாப்பு, தரையிறக்கம், முதலியன, மற்றும் தீவிர வெப்பநிலையை தாங்கும் -50℃ முதல் +50℃ வரை, எஃகு ஆலைகள் மற்றும் மின் உற்பத்தி நிலையங்கள் போன்ற கடுமையான நிலைமைகளுக்கு அவை பொருத்தமானவை. தயாரிப்புகளை சந்திக்க முடியாது.
ப: ஆம். நிலையான மாதிரியானது உயரம் ≤2000m மற்றும் மாசு நிலைகள் III-IVக்கு ஏற்றது. ≥2500மீ உயரத்திற்கு, வலுவூட்டப்பட்ட காப்பு மற்றும் குறைக்கப்பட்ட மின்னோட்டம் போன்ற தனிப்பயனாக்கப்பட்ட தீர்வுகள் மூலம் இணக்கத்தன்மையை மேம்படுத்தலாம். அதிக மாசுபட்ட சூழல்களுக்கு, மாசு-எதிர்ப்பு (W) மாதிரி கிடைக்கிறது, மாசு-எதிர்ப்பைப் பயன்படுத்தி எதிர்ப்பு ஃப்ளாஷ்ஓவர் திறன்களை மேம்படுத்தும் இன்சுலேட்டர்கள். இந்த மாதிரி பல உயரமான எஃகுகளில் செயல்படுத்தப்பட்டுள்ளது ஆலைகள் மற்றும் மின் உற்பத்தி நிலையங்கள்.
A: Usune 2 ஆண்டு உத்தரவாதத்தை வழங்குகிறது, இது மனிதனால் ஏற்படாத தவறுகளுக்கு இலவச பழுது மற்றும் பாகங்களை மாற்றும் உத்தரவாத காலம். விற்பனைக்குப் பிந்தைய குழு இலவச நிறுவல் வழிகாட்டுதல் மற்றும் தொழில்நுட்ப பயிற்சியை வழங்குகிறது, மேலும் உதவ முடியும் ரிமோட் அல்லது ஆன்-சைட் மூலம் கமிஷன். உபகரணங்களை உறுதிப்படுத்த தனிப்பயனாக்கப்பட்ட தொழில்நுட்ப தீர்வுகளும் ஆதரிக்கப்படுகின்றன ஆன்-சைட் நிலைமைகளுக்கு ஏற்ப மற்றும் பராமரிப்பு கவலைகளை நீக்குதல்.
