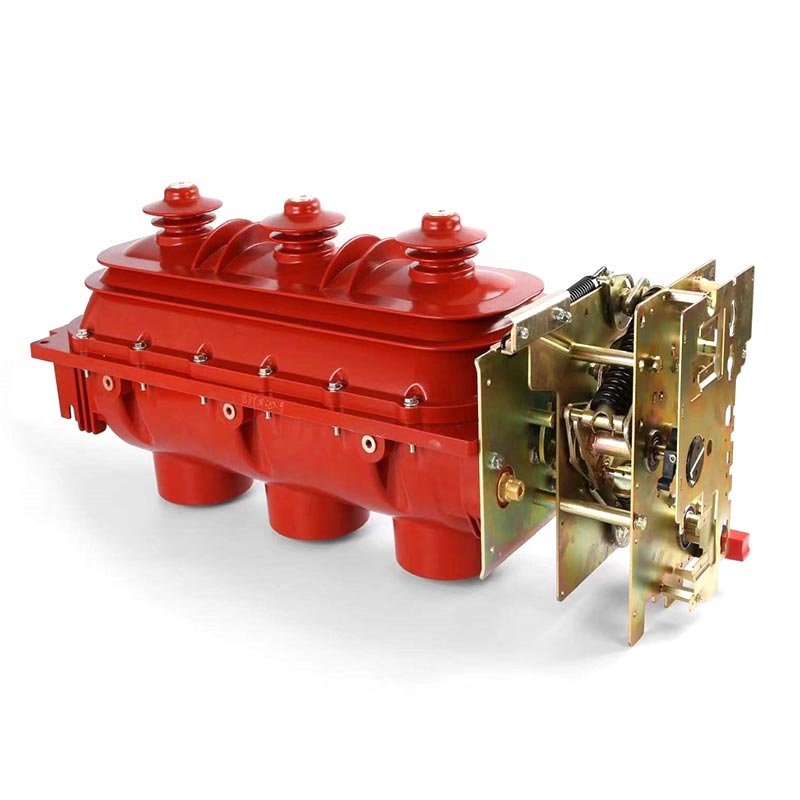

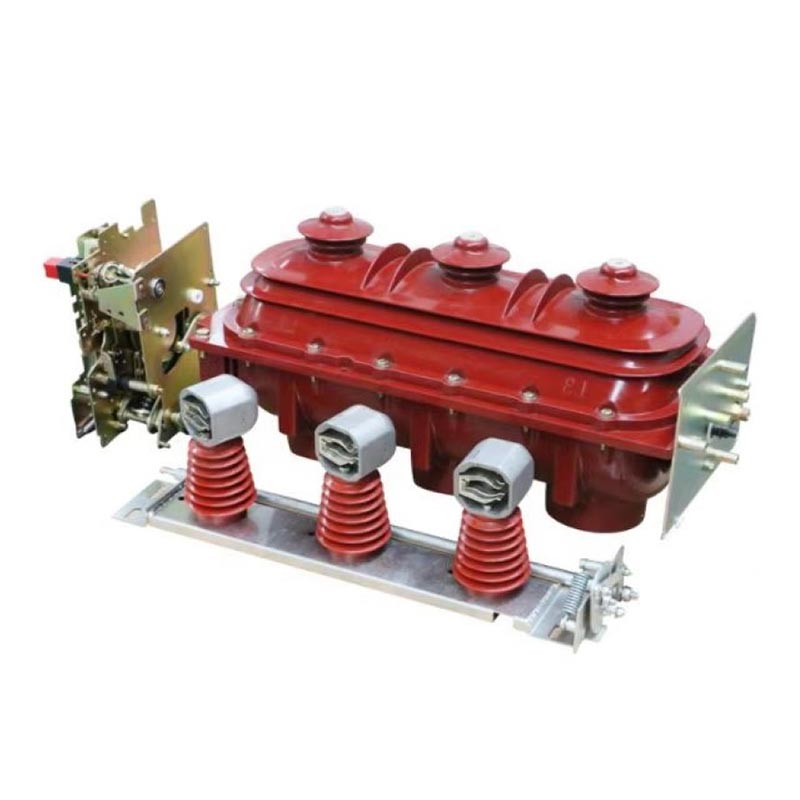

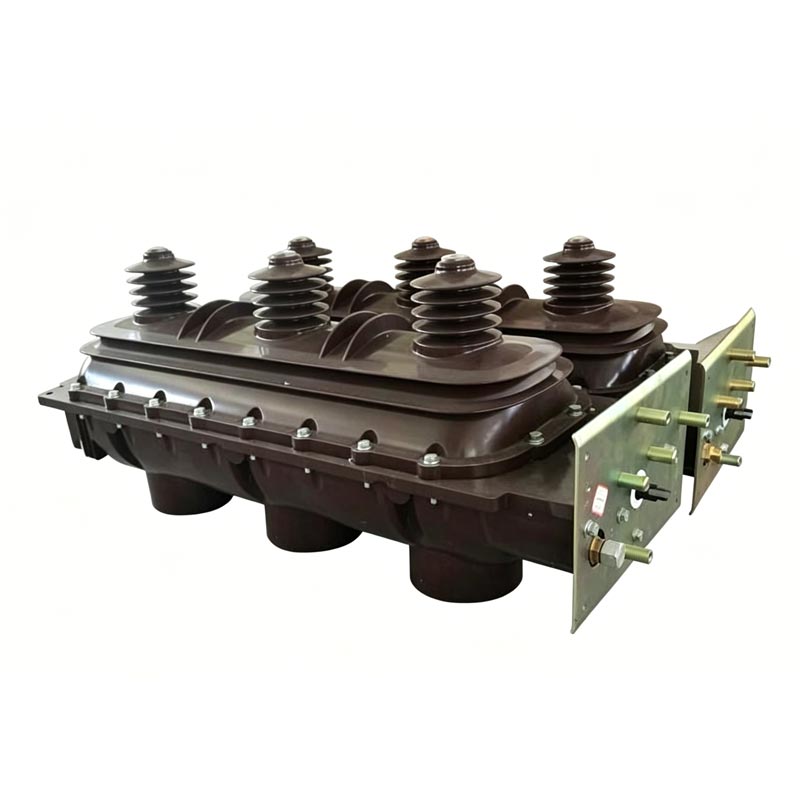

Usune இன்டோர் 24kV 36kV லோட் பிரேக் ஸ்விட்ச் FLN36-24kV 36KV தொடர் ஒரு முக்கிய நடுத்தர மின்னழுத்த சுவிட்ச் கியர் ஆகும். Zhejiang Usune Electric Co. Ltd ஆல் சுயாதீனமாக உருவாக்கப்பட்டு தயாரிக்கப்பட்டது. இந்தத் தொடர் குறிப்பாக வடிவமைக்கப்பட்டது உட்புற பயன்பாடுகளுக்கு, 24kV மற்றும் 36kV மதிப்பிடப்பட்ட மின்னழுத்தங்களுக்கு மாற்றியமைக்கக்கூடியது மற்றும் மூன்று-கட்ட AC 50Hz வளையத்திற்கு ஏற்றது நெட்வொர்க்குகள் மற்றும் இரட்டை-ரேடியல் மின் விநியோக அமைப்புகள். உசுனே, சீனாவில் வேரூன்றிய ஒரு தொழில்முறை சப்ளையர், மேம்பட்டதை ஒருங்கிணைக்கிறது ஒவ்வொரு தயாரிப்பிலும் தொழில்நுட்பம் மற்றும் நடைமுறை அனுபவம், சுவிட்சுகள் சுமை மின்னோட்டத்தை நிலையாக கையாள முடியும் என்பதை உறுதி செய்கிறது மற்றும் ஓவர்லோட் மின்னோட்ட மாறுதல், அத்துடன் நீண்ட இறக்கப்பட்ட கோடுகள், இறக்கப்படாத மின்மாற்றிகளின் மாறுதல் செயல்பாடுகள், மற்றும் மின்தேக்கி வங்கிகள்.
இந்தத் தொடரின் முக்கிய நன்மை அதன் நெகிழ்வுத்தன்மை: மின்னோட்டத்தை கட்டுப்படுத்தும் உருகிகளுடன் பயன்படுத்தும்போது, அது சுற்றுக்கு பதிலாக மாற்றும் உடைப்பவர்கள். சுமை சுவிட்ச் பல்வேறு சுமை மின்னோட்டங்களின் மாறுதலைக் கையாளுகிறது, அதே நேரத்தில் தற்போதைய-கட்டுப்படுத்தும் உருகி கையாளுகிறது அதிக சுமை மற்றும் குறுகிய சுற்று நீரோட்டங்களை உடைத்தல். இது மின் விநியோக உபகரணங்களின் விலையை குறைக்கிறது மற்றும் மின்சார விநியோக அமைப்பின் பாதுகாப்பு மற்றும் ஸ்திரத்தன்மையை மேம்படுத்துகிறது, பரவலான தொழில்துறை அங்கீகாரத்தைப் பெறுகிறது.
இரட்டை இடைவெளி, மூன்று-நிலை ரோட்டரி தொடர்பு வடிவமைப்பு, சுவிட்சின் இயக்க நிலை (மூடிய, திறந்த, அடிப்படையானது) தெளிவாக வரையறுக்கப்பட்டுள்ளது, திறம்பட செயல்படுவதைத் தவிர்க்கிறது மற்றும் துல்லியமான மற்றும் நம்பகமான மாறுதலை உறுதி செய்கிறது; தி ஒட்டுமொத்த மூன்று-கட்ட நிறுவல் வடிவமைப்பு நல்ல ஒத்திசைவு, குறைவான பகுதிகள் மற்றும் வசதியான சரிசெய்தல் மற்றும் வழங்குகிறது நிறுவல், தளத்தில் நிறுவல் சிரமம் மற்றும் நேரத்தை கணிசமாகக் குறைக்கிறது.
சுவிட்ச் மேல் மற்றும் கீழ் எபோக்சி-காஸ்ட் ஹவுசிங்ஸ் மூலம் சீல் செய்யப்படுகிறது, உள்நாட்டில் 0.045-0.07 MPa இல் SF6 வாயு நிரப்பப்படுகிறது. SF6 எரிவாயு சிறந்த காப்பு மற்றும் வில்-அணைக்கும் பண்புகளை கொண்டுள்ளது, முழுவதுமாக பிரதான சுற்று மற்றும் சீல் வெளிப்புற ஈரப்பதம், தூசி மற்றும் பிற அசுத்தங்களிலிருந்து தனிமைப்படுத்துதல், வீட்டுவசதிக்குள் தரையிறங்கும் சுற்று. இது கடுமையான உட்புறச் சூழல்களில் கூட நிலையான இன்சுலேஷன் செயல்திறனை உறுதிசெய்கிறது, இன்சுலேஷன் தோல்விகளைத் தடுக்கிறது மற்றும் மின் அமைப்பின் பாதுகாப்பான செயல்பாட்டிற்கு உத்தரவாதம் அளிக்கிறது.
Usune இன் தயாரிப்பு வடிவமைப்பின் மையத்தில் பாதுகாப்பு உள்ளது. உள் வளைவு ஏற்பட்டால், பலவீனமான பின்புற அமைப்பு வீட்டுவசதி தானாகவே சிதைந்துவிடும், அதே நேரத்தில், அமைச்சரவையின் மேற்புறத்தில் உள்ள அழுத்தம் நிவாரண வால்வு திறந்த, அமைச்சரவைக்கு வெளியே உள்ள அதிகப்படியான வாயுவை வெளியேற்றி, அமைச்சரவை வெடிப்பை திறம்பட தடுக்கிறது மற்றும் பாதுகாக்கிறது ஆன்-சைட் ஆபரேட்டர்கள் மற்றும் சுற்றியுள்ள உபகரணங்களின் பாதுகாப்பு. இந்த வடிவமைப்பு பல பாதுகாப்பு சோதனைகளை கடந்து, இணக்கமாக உள்ளது சர்வதேச பாதுகாப்பு தரங்களுடன், மற்றும் மின் விநியோக நடவடிக்கைகளுக்கு நம்பகமான பாதுகாப்பை வழங்குகிறது.
உட்புற 24kV 36kV லோட் பிரேக் ஸ்விட்ச் கைமுறை மற்றும் மின்சார இயக்க முறைகள் இரண்டையும் ஆதரிக்கிறது. உண்மையான தள தேவைகள். இது ஒரு நெறிப்படுத்தப்பட்ட இயந்திர அமைப்புடன் செயல்பட வசதியானது மற்றும் நம்பகமானது நிலையான செயல்திறன், அடிக்கடி மாறுதல் செயல்பாடுகளுக்கு ஏற்றது. பராமரிப்பு இல்லாத வடிவமைப்பை ஏற்றுக்கொண்டால், அது நீண்ட காலத்தைப் பெருமைப்படுத்துகிறது சேவை வாழ்க்கை, 2000 சுழற்சிகள் வரை இயந்திர ஆயுட்காலம், அடுத்தடுத்த பராமரிப்பு செலவுகள் மற்றும் பணிச்சுமையை குறைக்கிறது.
| இல்லை | பொருள் | அலகு | தரவு |
| 1 | மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 24 |
| 2 | மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50/60 |
| 3 | மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630/800 |
| 4 | 1 நிமிட மின்-அதிர்வெண் தாங்கும் மின்னழுத்தம் (ஈரமான) | கே.வி | 50 |
| 1 நிமிட மின்-அதிர்வெண் தாங்கும் மின்னழுத்தம் (உலர்ந்த) | 60 | ||
| 5 | மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் | கே.வி | 125/150 |
| 6 | மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் (உச்சி) | kA | 63 |
| 7 | மதிப்பிடப்பட்ட ஆக்டிவ் லோட் மற்றும் க்ளோஸ்டு-லூப் பிரேக்கிங் கரண்ட் | A | 50 |
| 8 | மதிப்பிடப்பட்ட பரிமாற்ற மின்னோட்டம் | A | 1200 |
| 9 | மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் மேக்கிங் கரண்ட் (உச்சம்) | kA | 63 |
| 10 | மதிப்பிடப்பட்ட கேபிள் சார்ஜிங் பிரேக்கிங் கரண்ட் | A | 50 & 10 |
| 11 | எர்த் ஃபால்ட் கேபிள் சார்ஜிங் பிரேக்கிங் கரண்ட் | A | 20 |
| 12 | மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | kA | 63 |
| 13 | குறுகிய கால தாங்கும் மின்னோட்டம் (2வி) | kA | 25 |
| 14 | இயந்திர சகிப்புத்தன்மை | நேரங்கள் | 2000 |
நிலையான மற்றும் நம்பகமான செயல்பாட்டை உறுதிசெய்ய, Usune Indoor 24kV 36kV லோட் பிரேக் ஸ்விட்ச் கீழ் பயன்படுத்தப்பட வேண்டும். பின்வரும் நிபந்தனைகள் (சீனா மற்றும் உலகளவில் உண்மையான பயன்பாட்டு அனுபவத்தின் அடிப்படையில்):
(அ) உயரம்: 1000 மீட்டருக்கு மிகாமல்;
(ஆ) சுற்றுப்புற வெப்பநிலை: மேல் வரம்பு +40℃, குறைந்த வரம்பு -25℃;
(c) ஒப்பீட்டு ஈரப்பதம்: தினசரி சராசரி ≤95%, மாதாந்திர சராசரி ≤90%;
(ஈ) சுற்றியுள்ள காற்றில் குறிப்பிடத்தக்க அரிக்கும் வாயுக்கள், எரியக்கூடிய வாயுக்கள் அல்லது நீராவி மாசுபாடு இல்லை;
(இ) அடிக்கடி அல்லது கடுமையான அதிர்வு இல்லை.
கேஸ் ஸ்டடி: ஹாங்சூ நகர்ப்புற குடியிருப்பு மின் விநியோக திட்டம், சீனா
சீனாவின் ஹாங்சோவில் உள்ள ஒரு பெரிய குடியிருப்பு பகுதி, ஆற்றல் திறன், பாதுகாப்பு மற்றும் ஸ்திரத்தன்மைக்கு அதிக தேவைகளைக் கொண்டிருந்தது. அதன் உட்புற மின் விநியோக அறைகள். திட்டமானது 20 Usune உட்புற 24kV சுமை முறிவு சுவிட்சுகளை (FLN36-24kV) தேர்ந்தெடுத்தது. தொடர்) சுமை மாறுதல் மற்றும் குடியிருப்பு மின்சாரம் வழங்கல் அமைப்பிற்கான பாதுகாப்பைக் கையாளுதல். நியமிக்கப்பட்ட சப்ளையர் இந்த திட்டத்திற்காக, Usune தனிப்பயனாக்கப்பட்ட நிறுவல் வழிகாட்டுதல் மற்றும் விற்பனைக்குப் பிந்தைய சேவையை வழங்கியது. தொழிற்சாலை கடுமையாக திட்ட தொழில்நுட்பத் தேவைகளுக்கு இணங்குவதை உறுதி செய்வதற்காக ஒவ்வொரு தயாரிப்பையும் ஏற்றுமதிக்கு முன் சோதித்தது. அதன் இருந்து 2023 இல் செயல்படும், சுவிட்சுகள் இன்சுலேஷன் குறைபாடுகள் அல்லது செயலிழப்புகள் இல்லாமல், திறம்பட செயல்படுகின்றன. 5,000 குடும்பங்களுக்கு நிலையான மின்சாரம் வழங்குவதை உறுதி செய்தல். திட்டக் குழு தயாரிப்பு செயல்திறனைப் பாராட்டியது மற்றும் Usune இன் தொழில்முறை சேவைகள்.
A1: இல்லை. சுமை சுவிட்சுகள் முதன்மையாக சுமை மின்னோட்டங்கள் மற்றும் ஓவர்லோட் மின்னோட்டங்களை மாற்றுவதற்கும், இணைப்பதற்கும் பயன்படுத்தப்படுகின்றன. மற்றும் இறக்கப்படாத நீண்ட கோடுகள், இறக்கப்படாத மின்மாற்றிகள் மற்றும் மின்தேக்கி வங்கிகள் ஆகியவற்றைத் துண்டித்தல். அவர்களால் சுயாதீனமாக முடியாது குறுக்கீடு குறுக்கீடு மின்னோட்டங்கள். குறுகிய சுற்று நீரோட்டங்களைக் கையாள, சுமை சுவிட்சுகள் இணைக்கப்படலாம் தற்போதைய-கட்டுப்படுத்தும் உருகிகள். தற்போதைய-கட்டுப்படுத்தும் உருகிகள் பெரிய ஓவர்லோட் மற்றும் ஷார்ட் சர்க்யூட்டின் குறுக்கீட்டைக் கையாளுகின்றன நீரோட்டங்கள், மற்றும் இந்த கலவையானது சர்க்யூட் பிரேக்கர்களை மாற்றும், மின்சார விநியோகத்திற்கான விரிவான பாதுகாப்பை வழங்குகிறது அமைப்பு. பல வருட தொழில்முறை அனுபவத்தின் அடிப்படையில் Usune ஆல் மேம்படுத்தப்பட்ட இந்த வடிவமைப்பு, செலவு மற்றும் பாதுகாப்பை சமநிலைப்படுத்துகிறது.
A2: Usune உட்புற 24kV மற்றும் 36kV சுவிட்சுகளில் உள்ள SF6 வாயு ஒரு எபோக்சி-காஸ்ட் ஹவுசிங்கிற்குள் சீல் செய்யப்படுகிறது. தரநிலை அழுத்தம் 0.045-0.07MPa. குறைந்த அழுத்தம் சுவிட்சின் இன்சுலேஷன் மற்றும் ஆர்க்-அணைத்தல் செயல்திறனை பாதிக்கும். பயனர்கள் முதலில் எரிவாயு கசிவை சரிபார்க்க வேண்டும். கசிவு கண்டறியப்பட்டால், உசுனே விற்பனைக்குப் பிந்தைய குழுவை உடனடியாகத் தொடர்புகொள்ளவும். என ஏ தொழில்முறை உற்பத்தியாளர், Usune நிபுணத்துவ எரிவாயு கசிவு கண்டறிதல் மற்றும் பழுதுபார்க்கும் சேவைகளை வழங்குகிறது. கசிவை நீக்கிய பிறகு, சுவிட்ச் சாதாரணமாக இயங்குவதை உறுதிசெய்ய, SF6 வாயுவை நிலையான அழுத்தத்திற்கு நிரப்ப வேண்டும். இது பரிந்துரைக்கப்படுகிறது தினசரி பயன்பாட்டின் போது வாயு அழுத்தத்தை தவறாமல் சரிபார்க்கவும்.
