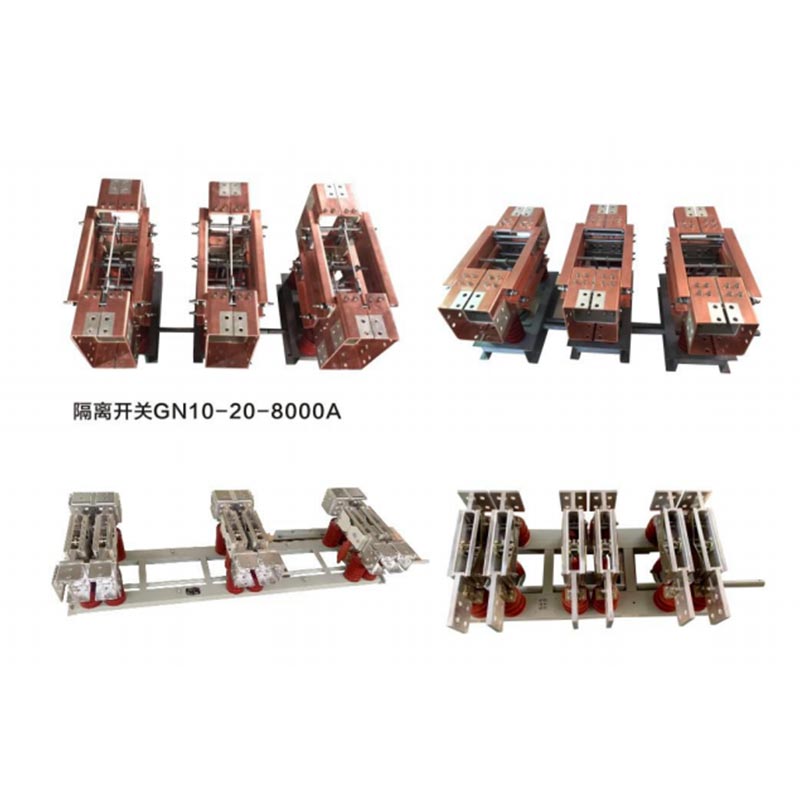

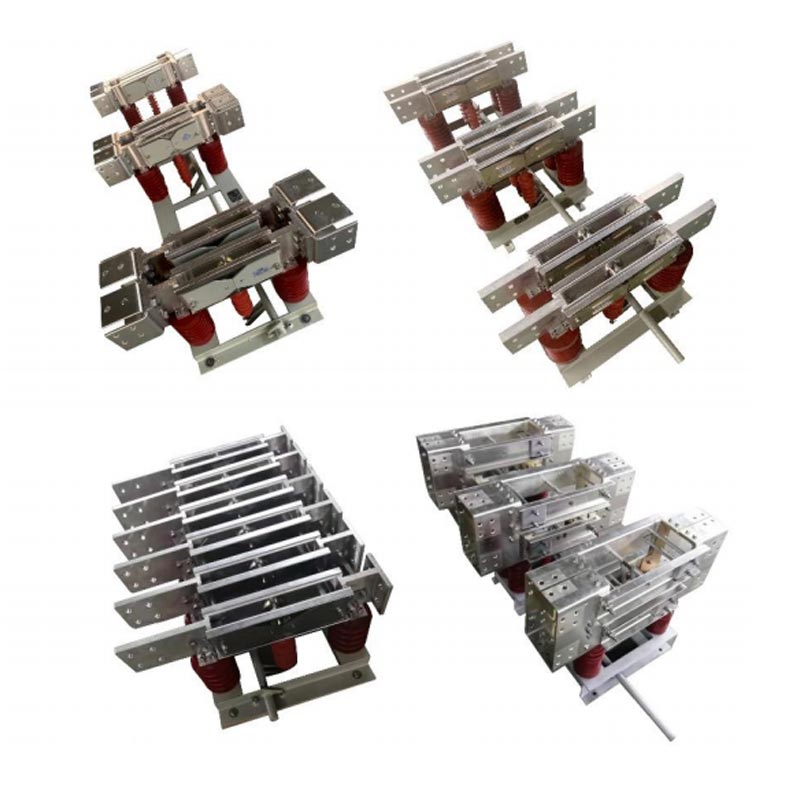

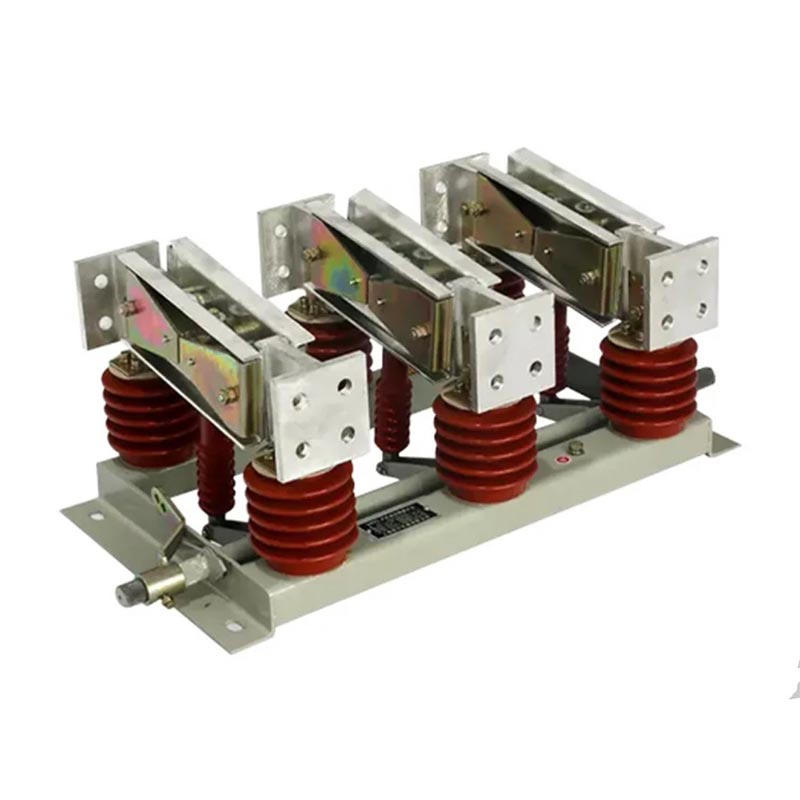

உட்புற காற்று தனிமைப்படுத்தும் சுவிட்ச்

உசுனே ஜிஎன் சீரிஸ் இன்டோர் ஏர் ஐசோலேஷன் ஸ்விட்ச் என்பது ஒரு முக்கிய உயர் மின்னழுத்த மின் தயாரிப்பு ஆகும். Zhejiang Usune Electric Co., Ltd., சீனாவில் உயர் மின்னழுத்த மின்சார உபகரணங்களின் முன்னணி சப்ளையர். ஒருங்கிணைத்தல் சமீபத்திய உள்நாட்டு R&D தொழில்நுட்பங்கள் மற்றும் உற்பத்தி செயல்முறைகள், இது குறிப்பாக உயர் மின்னோட்டத்திற்காக வடிவமைக்கப்பட்டுள்ளது பெரிய மின் உற்பத்தி நிலையங்கள் மற்றும் எஃகு ஆலைகளின் ஜெனரேட்டர் விற்பனை நிலையங்களில் இயக்க நிலைமைகள், சந்தை இடைவெளியை நிரப்புகிறது உயர்-செயல்திறன் உட்புற உயர் மின்னோட்டத் துண்டிக்கும் சுவிட்சுகள்.

இந்த சுவிட்ச் ஒரு நெகிழ்வான கட்டமைப்பு வடிவமைப்பைக் கொண்டுள்ளது, இது மூன்று சுயாதீன ஒற்றை துருவமாக இணைக்க அனுமதிக்கிறது. அலகுகள் அல்லது வெவ்வேறு இடஞ்சார்ந்த தளவமைப்புகள் மற்றும் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப மூன்று துருவ ஒருங்கிணைந்த சாதனமாக கட்டமைக்கப்பட்டது, தள நிறுவல் தேவைகளைப் பொறுத்து. அதன் முக்கிய செயல்பாடு நம்பகமான சக்தியை தனிமைப்படுத்துவதாகும் மின் உபகரணங்கள் மற்றும் அமைப்புகளின் பராமரிப்பு. சுற்றுவட்டத்தில் தெளிவான இடைவெளியை உருவாக்குவதன் மூலம், அது பாதுகாப்பை உறுதி செய்கிறது பராமரிப்பு பணியாளர்கள் மற்றும் உபகரணங்களின் ஒருமைப்பாடு, உயர் மின்னழுத்தத்தின் முக்கிய பாதுகாப்பு தனிமைப்படுத்தல் தேவைகளை பூர்த்தி செய்தல் சக்தி அமைப்புகள்.

தயாரிப்பு வடிவமைப்பு மற்றும் மாதிரி விளக்கம்

1. கட்டமைப்பு வடிவமைப்பு நன்மைகள்

Usune GN தொடர் அறிவியல் ரீதியாக வலுவான கட்டமைப்பு வடிவமைப்பை ஏற்றுக்கொள்கிறது, இது சிறிய அமைப்பையும் வசதியையும் இணைக்கிறது. அறுவை சிகிச்சை. மூன்று துருவ ஒருங்கிணைந்த உள்ளமைவு நிறுவல் இடத்தை திறம்பட சேமிக்கிறது, அதே நேரத்தில் சுயாதீனமானது ஒற்றை-துருவ வடிவமைப்பு தனிப்பட்ட பராமரிப்பு மற்றும் மாற்றீட்டை எளிதாக்குகிறது, தயாரிப்பு நெகிழ்வுத்தன்மையை மேம்படுத்துகிறது மற்றும் பராமரிக்கக்கூடிய தன்மை. சுவிட்ச் உயர்தர கடத்தும் மற்றும் இன்சுலேடிங் பொருட்களைப் பயன்படுத்துகிறது, சிறந்த கடத்துத்திறனை உறுதி செய்கிறது இன்சுலேஷன் செயல்திறன் மற்றும் சேவை வாழ்க்கையை மேம்படுத்தும் போது, நீண்ட கால நிலையான செயல்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கிறது உட்புற உயர் மின்னழுத்த சூழல்கள்.

2. மாதிரி குறியீடு விளக்கம்

Usune GN சீரிஸ் இன்டோர் ஏர் ஐசோலேஷன் ஸ்விட்ச் மாதிரி எண்கள் தரப்படுத்தப்பட்ட குறியீட்டு விதிகளைப் பின்பற்றி, அவற்றைத் தெளிவாக்குகிறது. மற்றும் புரிந்துகொள்ள எளிதானது, வாடிக்கையாளர்கள் தங்கள் உண்மையான தேவைகளுக்கு ஏற்ப பொருத்தமான விவரக்குறிப்பைத் தேர்ந்தெடுக்க அனுமதிக்கிறது. வழக்கமான மாதிரிகள் GN□--20DW/8000--80. ஒவ்வொரு குறியீட்டின் குறிப்பிட்ட அர்த்தங்கள் (இடமிருந்து வலமாக) பின்வருமாறு:

- ஜி: துண்டிக்கும் சுவிட்ச் (முக்கிய தயாரிப்பு வகை, பவர் ஐசோலேஷன் தயாரிப்பின் முக்கிய செயல்பாட்டைக் குறிக்கிறது)
- N: உட்புற வகை (தயாரிப்பு உட்புற நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது என்பதைக் குறிக்கிறது)
- □: வடிவமைப்பு வரிசை எண் (ஒரே தொடரில் வெவ்வேறு வடிவமைப்பு பதிப்புகளை வேறுபடுத்துகிறது)
- 20: மதிப்பிடப்பட்ட மின்னழுத்தம் (அலகு: kV, சுவிட்ச் நிலையாகத் தாங்கக்கூடிய அதிக மின்னழுத்தத்தைக் குறிக்கிறது)
- டி: கிரவுண்டிங்குடன் மாறவும் (பராமரிப்பின் போது பாதுகாப்பான வெளியேற்றத்தை உறுதிசெய்ய, கிரவுண்டிங் செயல்பாடு பொருத்தப்பட்டுள்ளது)
- டபிள்யூ: மாசு எதிர்ப்பு வகை (மேம்படுத்தப்பட்ட மாசு எதிர்ப்பு செயல்திறன், கடுமையான உட்புற சூழல்களுக்கு ஏற்றது. மாசு அளவு)
- 8000: மதிப்பிடப்பட்ட மின்னோட்டம் (அலகு: A, சுவிட்ச் தொடர்ந்து தாங்கக்கூடிய அதிகபட்ச மின்னோட்டத்தைக் குறிக்கிறது)
- 80: மதிப்பிடப்பட்ட குறுகிய நேர மின்னோட்டத்தைத் தாங்கும் மின்னோட்டம் (அலகு: kA, சுவிட்ச் செய்யக்கூடிய அதிகபட்ச ஷார்ட்-சர்க்யூட் மின்னோட்டத்தைக் குறிக்கிறது குறிப்பிட்ட நேரத்திற்குள் தாங்கும்)

தொழில்நுட்ப அளவுருக்கள்

உசுனே தொழில்முறை துல்லியத்தின் கொள்கையை கடைபிடிக்கிறது; GN சீரிஸ் இன்டோர் ஏர் ஐசோலேஷன்... சுவிட்ச் பெருமையாக இருக்கிறது பல்வேறு தொழில்துறை சூழ்நிலைகளில் பல்வேறு தேவைகளை பூர்த்தி செய்வதற்கான விரிவான தொழில்நுட்ப அளவுருக்கள். அனைத்து அளவுருக்களும் மேற்கொள்ளப்படுகின்றன தரநிலைகள் மற்றும் நிலையான தயாரிப்பு செயல்திறன் ஆகியவற்றுடன் இணங்குவதை உறுதிசெய்ய கடுமையான தொழிற்சாலை சோதனை மற்றும் சரிபார்ப்பு:

- மின்னழுத்த மதிப்பீடு: 12kV, 20kV, 35kV (வெவ்வேறு உயர் மின்னழுத்த சக்தி அமைப்பு அமைப்புகளுக்கு ஏற்ப மூன்று விவரக்குறிப்புகள்)
- தற்போதைய மதிப்பீடு: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (அதிக மின்னோட்டத்திற்கு ஏற்றவாறு எட்டு குறிப்புகள் ஜெனரேட்டர் வெளியீடுகளில் நிலைமைகள்)
- தயாரிப்பு வகை: நிலத்தடி இல்லாத, ஒற்றை-தரை, சுவர் வகை (வெவ்வேறு நிறுவலுக்கு ஏற்றவாறு மூன்று வகைகள் சூழல்கள் மற்றும் செயல்பாட்டுத் தேவைகள்)

பயன்பாட்டு நிபந்தனைகள்

1. சுற்றுப்புற வெப்பநிலை: -50℃～+50℃ (தீவிர வெப்பநிலை சூழல்களில் நிலையான செயல்பாடு)
2. உயரம்: ≤2000மீ.
3. காற்றழுத்தம்: ≤700Pa (காற்றின் வேகம் ≤34m/s, நன்கு காற்றோட்டமான உட்புற சூழல்களுக்கு ஏற்றது)
4. நில அதிர்வு தீவிரம்: ≤8 (மிதமான நிலநடுக்க தாக்கங்களைத் தாங்கும், நிலநடுக்கம் ஏற்படக்கூடிய இடங்களில் நிலையான செயல்பாட்டை உறுதி செய்கிறது பகுதிகள்)
5. பனி தடிமன்: ≤20 மிமீ (ஐசிங் சாத்தியம் உள்ள குளிர் உட்புற சூழல்களுக்கு ஏற்றது)
6. மாசு பட்டம்: வகுப்பு III, IV (மாசு-தடுப்பு வடிவமைப்பு, அதிக தூசி உள்ள உட்புற சூழல்களுக்கு ஏற்றது அல்லது இரசாயன மாசுபாடு)
7. நிறுவல் இடம்: எரியக்கூடிய மற்றும் வெடிக்கும் அபாயங்கள், இரசாயன அரிப்பு மற்றும் கடுமையான அதிர்வு ஆகியவற்றிலிருந்து இலவசம் (பயனர் மற்றும் உற்பத்தியாளர் இடையே பேச்சுவார்த்தை மூலம் சிறப்பு பயன்பாட்டு நிலைமைகளை தீர்மானிக்க முடியும்)

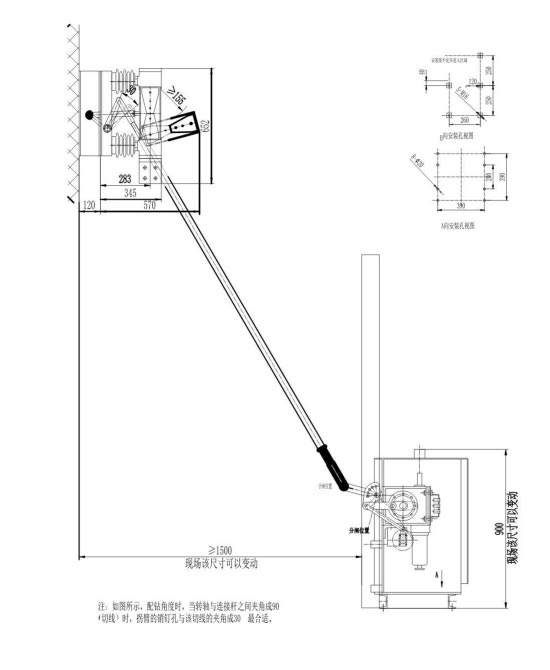

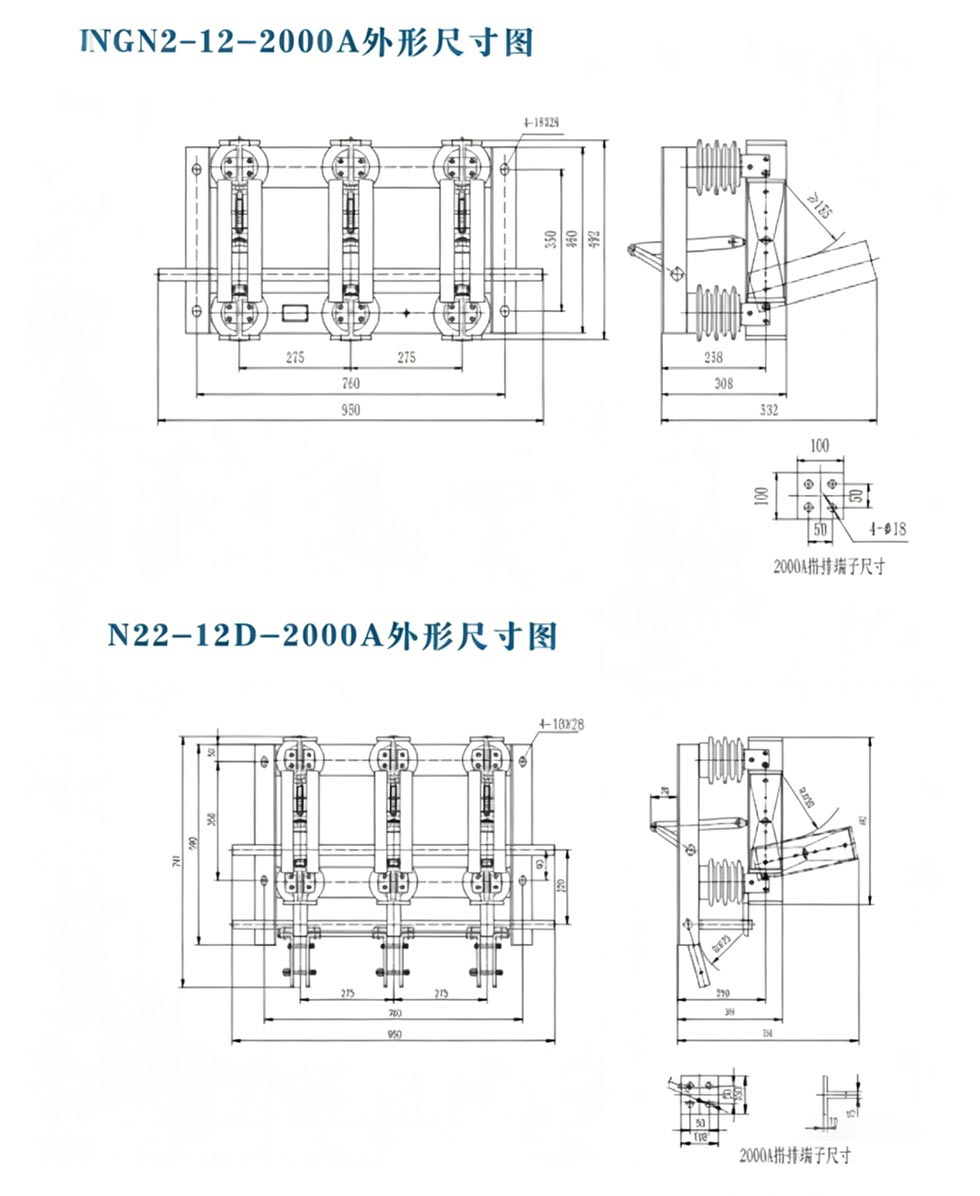

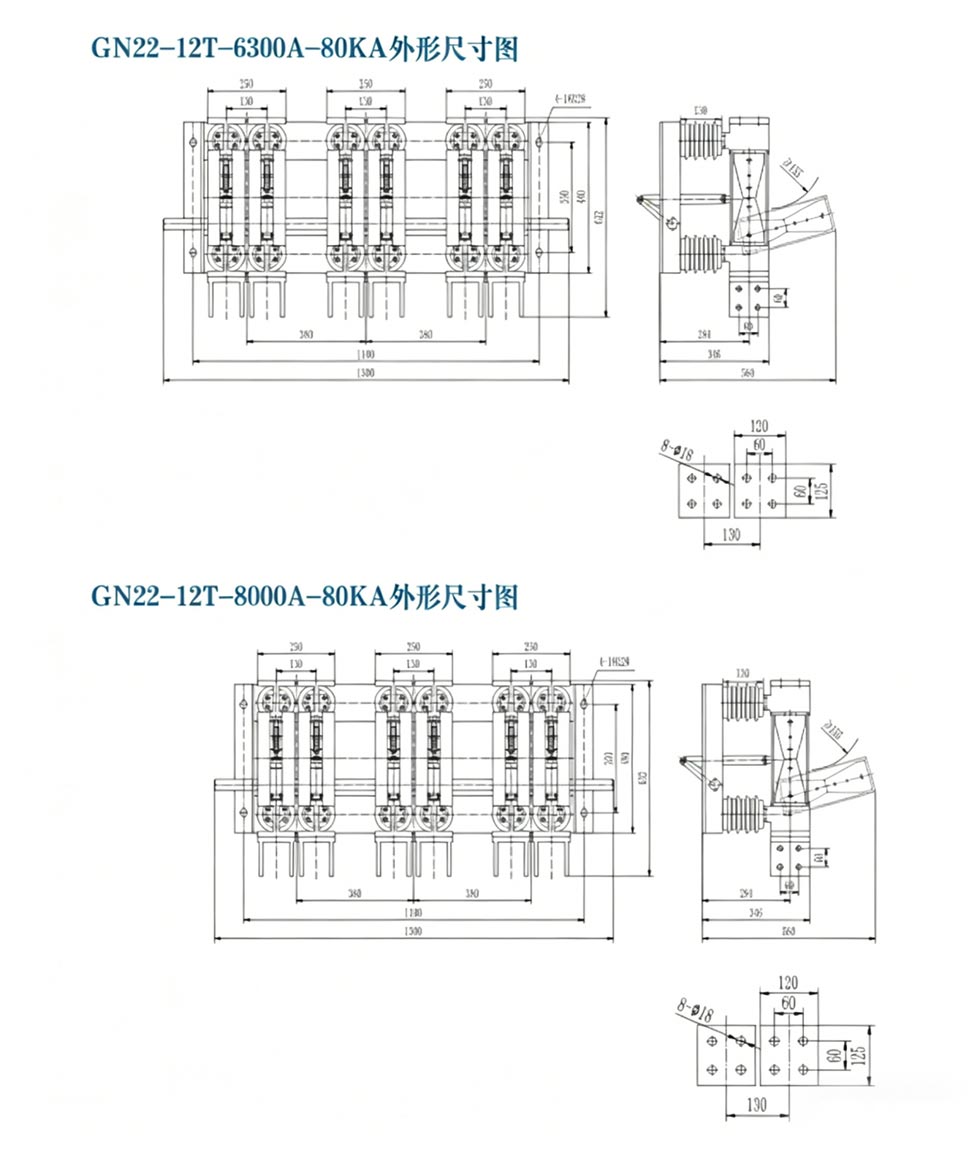

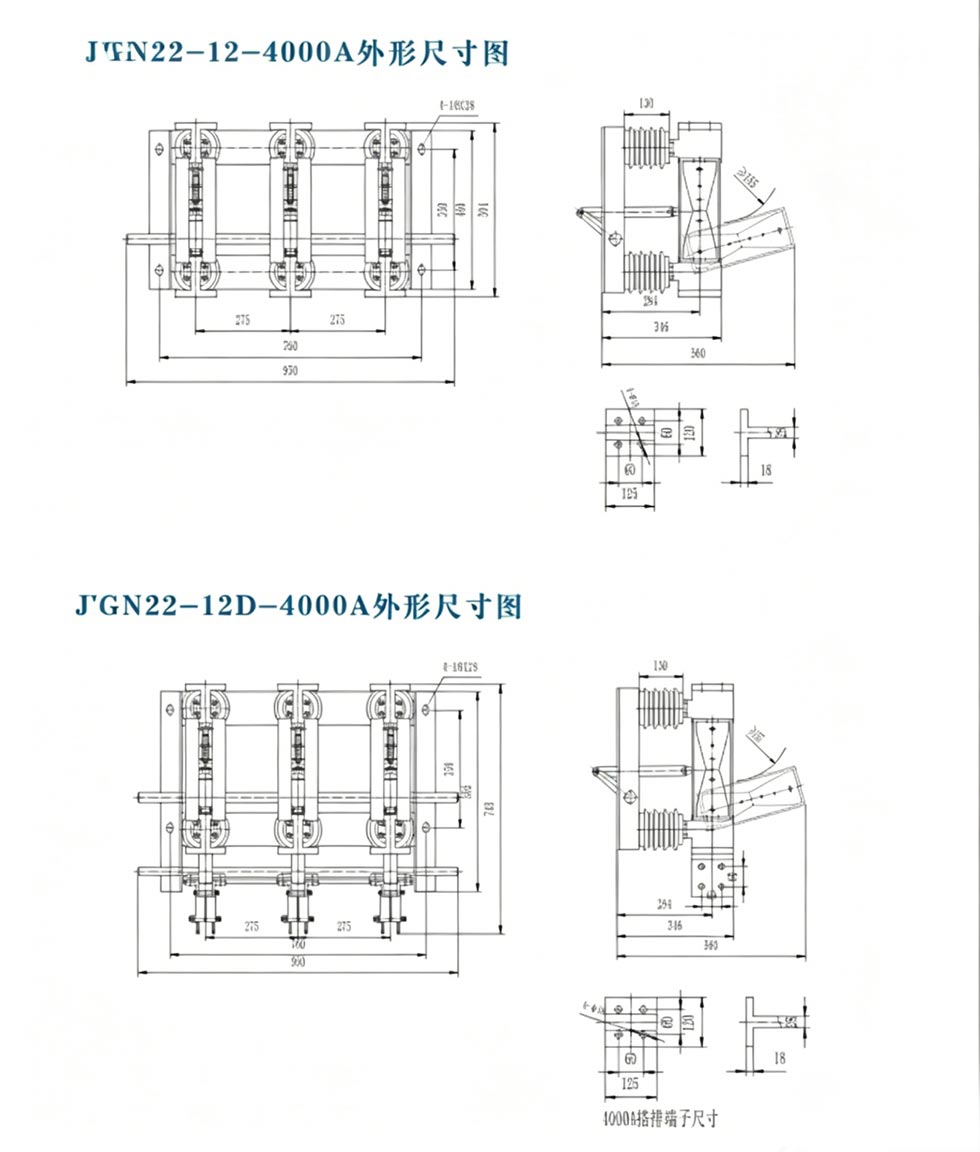

வெளிப்புற பரிமாணம்

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

நிஜ உலக விண்ணப்ப வழக்கு

கேஸ் ஸ்டடி: சீனாவின் ஷான்டாங்கில் உள்ள பெரிய நிலக்கரி மின் உற்பத்தி நிலையம்

சீனாவின் ஷான்டாங் மாகாணத்தில் 2×600 மெகாவாட் நிறுவப்பட்ட திறன் கொண்ட ஒரு பெரிய நிலக்கரி எரியும் மின் உற்பத்தி நிலையம் தேவைப்படுகிறது. ஜெனரேட்டர் அலகுகள் மற்றும் சக்தியின் பாதுகாப்பான பராமரிப்பை உறுதி செய்வதற்காக ஜெனரேட்டர் கடையின் உயர் மின்னோட்டத் துண்டிப்பு சுவிட்ச் அமைப்பு. ஆழ்ந்த விசாரணை மற்றும் ஒப்பீட்டிற்குப் பிறகு, மின் உற்பத்தி நிலையம் Usune GN தொடர் 20kV/8000A உட்புறத்தைத் தேர்ந்தெடுத்தது. உயர் மின்னழுத்த துண்டிப்பு சுவிட்ச் (கிரவுண்டிங் சுவிட்ச், மாசு-ஆதார வகை). நியமிக்கப்பட்ட உற்பத்தியாளராக, உசுனே தனிப்பயனாக்கப்பட்ட நிறுவல் வழிகாட்டுதல் மற்றும் விற்பனைக்குப் பிந்தைய சேவையை வழங்குகிறது. தயாரிப்பு மூன்று நிலையாக இயங்குகிறது 2023 இல் வரிசைப்படுத்தப்பட்டதிலிருந்து பல ஆண்டுகள்.

செயல்பாட்டின் போது, சுவிட்ச் அதிக மின்னோட்டம் மற்றும் கடுமையான உட்புற சூழலின் சோதனையைத் தாங்கியது (மாசு நிலை IV) மோசமான தொடர்பு அல்லது காப்பு சேதம் போன்ற எந்த தவறும் இல்லாமல். இது ஆற்றல் தனிமைப்படுத்தும் பணியை திறம்பட நிறைவேற்றியது ஜெனரேட்டர் செட் பராமரிப்பின் போது, பராமரிப்பு பணியாளர்களின் பாதுகாப்பு மற்றும் சக்தியின் இயல்பான செயல்பாட்டை உறுதி செய்தல் ஆலை. வாடிக்கையாளர் தயாரிப்பு செயல்திறன் மற்றும் Usune இன் தொழில்முறை சேவையை மிகவும் அங்கீகரித்து கையெழுத்திட்டுள்ளார் உசுனே உடனான நீண்ட கால ஒத்துழைப்பு ஒப்பந்தம், சுவிட்சுகளை துண்டிக்கும் சப்ளையர் என குறிப்பிடுகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune GN சீரிஸ் இன்டோர் ஏர் ஐசோலேஷன் ஸ்விட்சின் முக்கிய செயல்பாடு என்ன, அதை குறுக்கிட பயன்படுத்தலாம் மின்னோட்டத்தை ஏற்றவா?

A1: முக்கிய செயல்பாடு மின்சார உபகரணங்கள் மற்றும் பராமரிப்பு போது நம்பகமான சக்தி தனிமைப்படுத்தல் வழங்குவதாகும் அமைப்புகள். சுற்றுவட்டத்தில் தெளிவான இடைவெளியை உருவாக்குவதன் மூலம், பராமரிப்பு பணியாளர்கள் மற்றும் உபகரணங்களின் பாதுகாப்பை உறுதி செய்கிறது. அது இந்த தயாரிப்பு ஒரு பவர் ஐசோலேஷன் சாதனம், சுமை துண்டிக்கும் சுவிட்ச் அல்ல என்பதை வலியுறுத்துவது முக்கியம். அது முடியாது சுமை மின்னோட்டம் அல்லது குறுகிய சுற்று மின்னோட்டத்தை குறுக்கிட பயன்படுகிறது; சுற்று இறக்கப்படும் போது மட்டுமே அதை இயக்க முடியும் அல்லது பிற மாறுதல் கருவிகளால் சுமை மின்னோட்டம் குறுக்கிடப்பட்ட பிறகு.

Q2: Usune GN சீரிஸ் இன்டோர் ஏர் ஐசோலேஷன் ஸ்விட்சை குறிப்பிட்ட ஆன்-சைட் பயன்பாட்டு நிலைமைகளுக்கு ஏற்ப தனிப்பயனாக்க முடியுமா?

A2: ஆம். ஒரு தொழில்முறை தயாரிப்பாளராக, Usune விரிவான R&D மற்றும் தனிப்பயனாக்குதல் திறன்களைக் கொண்டுள்ளது. க்கு சிறப்பு பயன்பாட்டு நிலைமைகளைக் கொண்ட பயனர்கள் (உயரம் ≥2500 மீ, சிறப்பு மாசு நிலைகள் அல்லது சிறப்பு நிறுவல் போன்றவை இடத் தேவைகள்), தயாரிப்பு வடிவமைப்பு மற்றும் அளவுருக்கள் ஆகியவற்றின் அடிப்படையில் நாம் ஆழமான தகவல்தொடர்புகளில் ஈடுபடலாம் உண்மையான ஆன்-சைட் நிலைமைகள், தனிப்பயனாக்கப்பட்ட தீர்வுகளை வழங்குகிறது. சிறப்பு பயன்பாட்டு நிலைமைகள் மூலம் தீர்மானிக்கப்படுகிறது தயாரிப்பு ஆன்-சைட் வேலை செய்ய ஏற்றது என்பதை உறுதிப்படுத்த பயனர் மற்றும் உற்பத்தியாளர் இடையே பேச்சுவார்த்தை சுற்றுச்சூழல் மற்றும் உண்மையான தேவைகள்.
