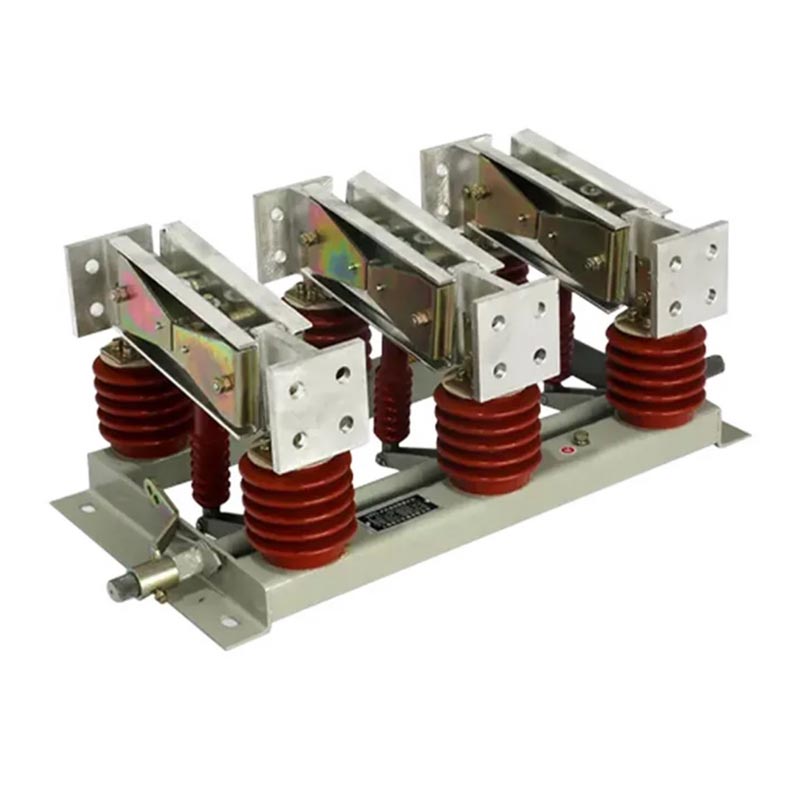

ஜிஎன் சீரிஸ் இன்டோர் டைப் ஐசோலேஷன் ஸ்விட்ச் என்பது உட்புறத்திற்காக வடிவமைக்கப்பட்ட ஒரு சுமை இல்லாத ஸ்விட்ச் சாதனம் ஆகும். உயர் மின்னழுத்த அமைப்புகள். இது ஒரு புலப்படும் தனிமை இடைவெளியை வழங்குவதன் மூலம் பௌதிக சக்தி துண்டிப்பை அடைகிறது மின்சார உபகரணங்கள் மற்றும் அமைப்புகளின் பாதுகாப்பான பராமரிப்புக்கான அத்தியாவசிய சாதனம்.
1. மாடுலர் வடிவமைப்பு: மூன்று சுயாதீன ஒற்றை-துருவ அலகுகளால் ஆனது, அவை மூன்று துருவமாக நெகிழ்வாக இணைக்கப்படலாம் ஒருங்கிணைக்கப்பட்ட அமைப்பு, பல்வேறு நிறுவல் காட்சிகளுக்கு ஏற்றவாறு.
2. உயர்-தற்போதைய கடத்துத்திறன் அமைப்பு: சிறந்த கடத்துத்திறனை வழங்கும், அதிக வலிமை கொண்ட செப்பு அலாய் தொடர்புகளைப் பயன்படுத்துகிறது மற்றும் வெப்ப நிலைத்தன்மை, 10,000A வரையிலான மின்னோட்டங்களுடன் நீண்ட கால செயல்பாட்டைத் தாங்கும் திறன் கொண்டது.
3. நம்பகமான காப்பு செயல்திறன்: உயர்தர மாசு எதிர்ப்பு இன்சுலேட்டர்கள் பொருத்தப்பட்ட, வகுப்பு III மற்றும் IV மாசு சூழல்கள்.
4. விருப்பமான கிரவுண்டிங் ஸ்விட்ச்: சில மாதிரிகள் ஒரு கிரவுண்டிங் சுவிட்சை ஒருங்கிணைத்து, தனிமைப்படுத்தலின் பாதுகாப்பான அடித்தளத்தை அடைகின்றன. சுற்று மற்றும் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துதல்.
| குறியீடு | பொருள் |
| G | துண்டிப்பான் |
| N | உட்புற வகை |
| □ | வடிவமைப்பு வரிசை எண் |
| 20 | மதிப்பிடப்பட்ட மின்னழுத்தம் (20kV) |
| D | எர்த்திங் சுவிட்ச் உடன் |
| W | மாசு எதிர்ப்பு வகை |
| 8000 | மதிப்பிடப்பட்ட மின்னோட்டம் (8000A) |
| 80 | மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும் (80kA) |
உயர் மின்னழுத்த மின் உபகரணங்களின் தொழில்முறை சப்ளையராக, உசுனே தேசிய மற்றும் தொழில்துறையை கண்டிப்பாக கடைபிடிக்கிறது தயாரிப்பு தரம் மற்றும் பாதுகாப்பை உறுதி செய்வதற்கான தரநிலைகள்:
- ஜிபி 1985-2014 "உயர் மின்னழுத்த ஏசி துண்டிக்கும் சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகள்"
- GB/T 11022-2011 "உயர் மின்னழுத்த சுவிட்ச் கியர் மற்றும் கட்டுப்பாட்டு கியர் தரங்களுக்கான பொதுவான தொழில்நுட்ப தேவைகள்"
- DL/T 486-2010 "உயர் மின்னழுத்த ஏசி துண்டிக்கும் சுவிட்சுகள் மற்றும் கிரவுண்டிங் சுவிட்சுகளுக்கான தொழில்நுட்ப ஒழுங்குமுறை நிலைமைகள்"
- DL/T 593-2006 "உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கட்டுப்பாட்டு சாதனங்களுக்கான தொழில்நுட்ப தேவைகள்"
- மின்னழுத்த மதிப்பீடுகள்: 12kV, 20kV, 35kV
- மதிப்பிடப்பட்ட மின்னோட்டம்: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும்: அதிகபட்சம் 80kA
- செயல்பாட்டின் மூலம்: தரையிறக்கப்படாத, ஒற்றை அடித்தளம், சுவர் வகை மூலம்
- செயல்பாட்டு முறை மூலம்: கையேடு, மின்சாரம் (விரும்பினால்)
உட்புற வகை தனிமைப்படுத்துதல் சுவிட்ச் கடுமையான தொழில்துறை சூழல்களுக்கு ஏற்றது மற்றும் பரந்த தழுவல் தன்மை கொண்டது:
1. சுற்றுப்புற வெப்பநிலை: -50℃ ~ +50℃
2. உயரம்: ≤2000m (உயரம் ≥2500m தகவமைப்புத் திறனை மேம்படுத்த தனிப்பயனாக்கலாம்)
3. காற்றழுத்தம்: ≤700Pa (காற்றின் வேகம் ≤34m/sக்கு சமம்)
4. நில அதிர்வு தீவிரம்: ≤8
5. ஐசிங் தடிமன்: ≤20mm
6. மாசு நிலை: வகுப்பு III, IV
7. நிறுவல் சூழல்: எரியக்கூடிய அல்லது வெடிக்கும் அபாயங்கள் இல்லை, இரசாயன அரிப்பு இல்லை, மற்றும் கடுமையான அதிர்வு இல்லை
வழக்கு: கிழக்கு சீனாவில் உள்ள ஒரு பெரிய எஃகு ஆலை அதன் 20kV ஜெனரேட்டர் அவுட்லெட் அமைப்பை அதிக மின்னோட்ட தனிமைப்படுத்தலுடன் பொருத்த வேண்டும் உபகரணங்கள். ஆலை சூழல் கடுமையாக இருந்தது (அதிக தூசி, வகுப்பு IV மாசுபாடு) மற்றும் அதிக தற்போதைய தேவைகள் இருந்தது (8000A), உபகரணங்கள் நம்பகத்தன்மைக்கு கடுமையான தேவைகளை வைக்கிறது. இறுதியில், தொழிற்சாலை உசுனைத் தேர்ந்தெடுத்தது GN□-20DW/8000-80 டிஸ்கனெக்டர் சுவிட்ச். அதன் மாசு-எதிர்ப்பு வடிவமைப்பு, வகுப்பு IV க்கு ஏற்றவாறு அமைதல் ஆகியவை முக்கிய காரணங்களாகும் மாசு சூழல்கள், ஜெனரேட்டர் வெளியீட்டு சுமையுடன் பொருந்தக்கூடிய 8000A மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் ஒருங்கிணைந்த கிரவுண்டிங் சுவிட்ச் பராமரிப்பு பாதுகாப்பை உறுதி செய்தல். 2023 இல் தொடங்கப்பட்டதிலிருந்து, இரண்டு ஆண்டுகளுக்கும் மேலாக இந்த உபகரணங்கள் சீராக இயங்குகின்றன. மாதாந்திர பராமரிப்பின் போது நம்பகமான தனிமைப்படுத்துதல், மின்சார அதிர்ச்சியின் அபாயத்தை நீக்குதல். தி மாசு-எதிர்ப்பு இன்சுலேட்டர்கள் வெளிப்படையான வயதான அல்லது வெளியேற்ற அடையாளங்களைக் காட்டவில்லை, பராமரிப்பைக் கணிசமாகக் குறைக்கிறது அதிர்வெண் மற்றும் செலவுகள், உசுன் ஜிஎன் சீரிஸ் டிஸ்கனெக்டர் சுவிட்ச் ஹெவி-டூட்டிக்கு ஏற்ற தேர்வு என்பதை நிரூபிக்கிறது தொழில்துறை சக்தி அமைப்புகள்.
A1: டிஸ்கனெக்டர் சுவிட்ச் என்பது வில்-அணைக்கும் திறன் இல்லாத சுமை இல்லாத ஸ்விட்ச் சாதனம் ஆகும்; அது மட்டுமே பயன்படுத்தப்படுகிறது சர்க்யூட் பிரேக்கர் சுமையைத் துண்டித்த பிறகு சுற்று தனிமைப்படுத்தவும். ஒரு சுமை சுவிட்ச் ஒரு குறிப்பிட்ட சுமையை துண்டிக்க முடியும் தற்போதைய. GN தொடர் டிஸ்கனெக்டர் சுவிட்ச் ஒரு புலப்படும் தனிமை இடைவெளியை வழங்குகிறது, இது முழுமையான பாதுகாப்பை உறுதி செய்கிறது பராமரிப்பு.
A2: ஆம். நிலையான மாதிரியானது ≤2000m உயரத்திற்கு ஏற்றது. ≥2500m உயரத்திற்கு, Usune இன்சுலேஷனை மேம்படுத்தலாம் மற்றும் நிலையான உபகரணங்களின் செயல்பாட்டை உறுதிப்படுத்த பயனர் தேவைகளுக்கு ஏற்ப இயந்திர செயல்திறன்.
A3: வழக்கமான பராமரிப்பு பின்வருவனவற்றை உள்ளடக்குகிறது: (1) விரிசல்கள் மற்றும் வெளியேற்ற குறிகளுக்கு இன்சுலேட்டர்களை சரிபார்த்தல்; (2) தொடர்பு அழுத்தத்தை சோதித்தல் மற்றும் வெப்பநிலை (≤70℃ மதிப்பிடப்பட்ட மின்னோட்டத்தில்); (3) கிரவுண்டிங் சுவிட்ச் மற்றும் இன்டர்லாக் சாதனத்தின் ஒருமைப்பாட்டை சரிபார்த்தல்; (4) இயக்க பொறிமுறையை தொடர்ந்து உயவூட்டுதல். முறையான பராமரிப்பு 20-30 ஆண்டுகள் சேவை வாழ்க்கைக்கு உத்தரவாதம் அளிக்கும்.
Usune GN தொடர் உட்புற வகை தனிமைப்படுத்தல் சுவிட்ச் மேம்பட்ட தொழில்நுட்பம், நம்பகமான செயல்திறன் மற்றும் பரந்த ஒருங்கிணைக்கிறது மாற்றியமைத்தல், இது பெரிய மின் உற்பத்தி நிலையங்கள், எஃகு ஆலைகள் மற்றும் தொழில்துறை மின் அமைப்புகளுக்கு விருப்பமான தயாரிப்பு ஆகும். என சீனாவின் உயர் மின்னழுத்த மின் துறையில் முன்னணி உற்பத்தியாளர், Zhejiang Usune Electric Co., Ltd. அதன் தொழில்முறை R&D குழு, கடுமையான தரக் கட்டுப்பாட்டு அமைப்பு, மற்றும் சிறந்த திட்ட அனுபவம், பயனர்களுக்கு வழங்குகிறது உயர்தர தயாரிப்புகள் மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகள். புதிய திட்டங்கள் அல்லது உபகரண மேம்படுத்தல்கள் எதுவாக இருந்தாலும், அது பாதுகாப்பாக வழங்க முடியும், நிலையான மற்றும் திறமையான சக்தி தனிமைப்படுத்தல் பாதுகாப்பு.
