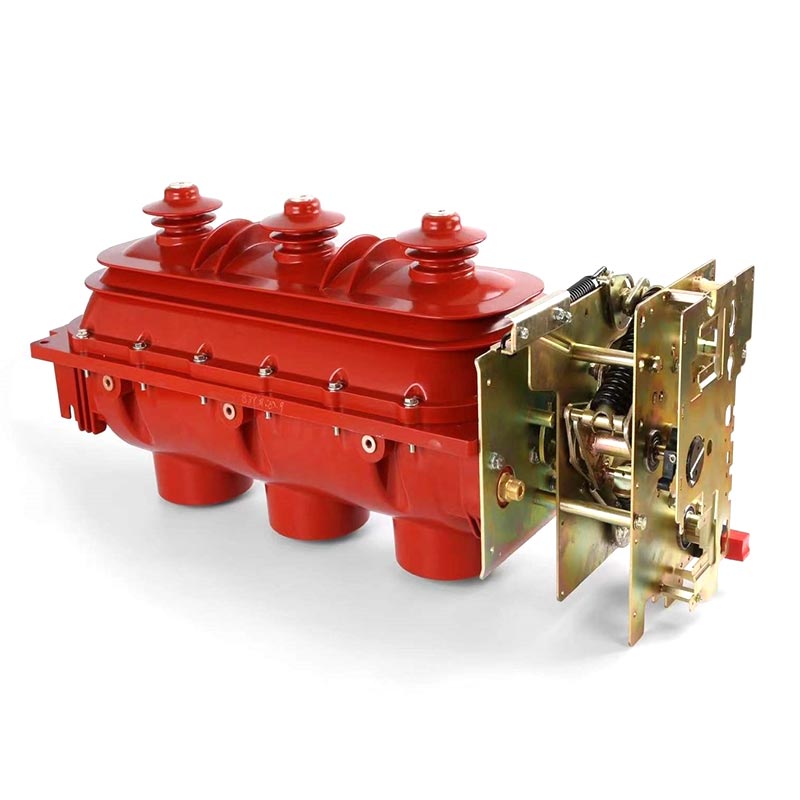

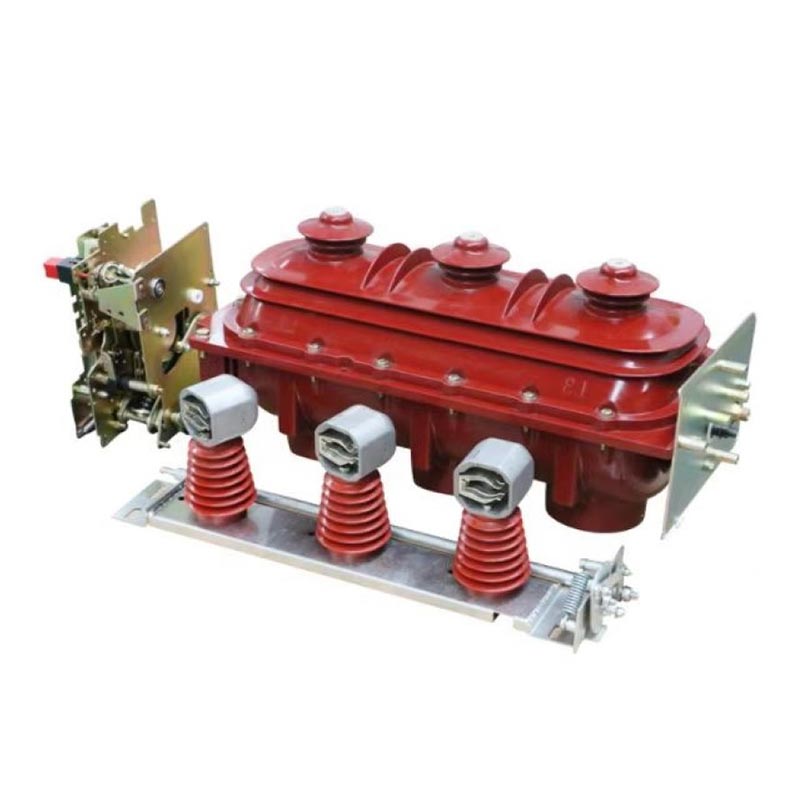

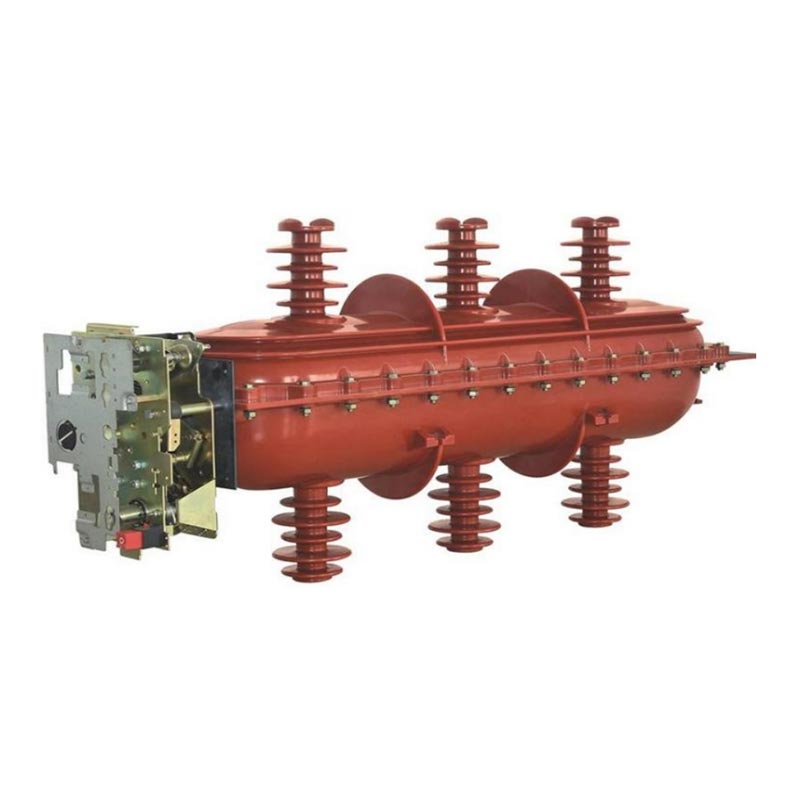

உட்புற சுமை முறிவு சுவிட்ச்

Usune FLN36-40.5 இன்டோர் லோட் பிரேக் ஸ்விட்ச் என்பது சுயாதீனமாக உருவாக்கப்பட்ட ஒரு முக்கிய உயர் மின்னழுத்த மின் கூறு ஆகும். மற்றும் Zhejiang Usune Electric மூலம் தயாரிக்கப்பட்டது. இது குறிப்பாக பாதுகாப்பான மற்றும் திறமையான சக்திக்காக வடிவமைக்கப்பட்டுள்ளது 35kV மதிப்பிடப்பட்ட மின்னழுத்த காட்சிகளின் விநியோக தேவைகள் மற்றும் நவீன மின் விநியோகத்தில் ஒரு முக்கிய உபகரணமாகும் அமைப்புகள், குறிப்பாக வளைய நெட்வொர்க் மற்றும் இரட்டை-ரேடியல் மின்சாரம் வழங்கல் அமைப்புகளுக்கு ஏற்றது, உறுதி செய்வதில் முக்கிய பங்கு வகிக்கிறது நிலையான மற்றும் பாதுகாப்பான ஆற்றல் பரிமாற்றம் மற்றும் விநியோகம். இந்த தயாரிப்பு சுயாதீனமாக சுமை மின்னோட்டங்களை இயக்கலாம் மற்றும் அணைக்கலாம் மற்றும் ஓவர்லோட் நீரோட்டங்கள், அல்லது அது ஒரு மின்னோட்டத்தை கட்டுப்படுத்தும் உருகியுடன் ஒரு சர்க்யூட் பிரேக்கரை மாற்றுவதற்கு தொடரில் இணைக்கப்படலாம். சுமை சுவிட்ச் பல்வேறு சுமை மின்னோட்டங்களை மாற்றுவதைக் கையாளுகிறது, அதே நேரத்தில் தற்போதைய-கட்டுப்படுத்தும் உருகி உடைப்பதைக் கையாளுகிறது. அதிக சுமை நீரோட்டங்கள் மற்றும் குறுகிய-சுற்று மின்னோட்டங்கள், மின் அமைப்பிற்கான பல-நிலை பாதுகாப்பை அடைகின்றன. அதன் கச்சிதமான அமைப்பு, எளிதான நிறுவல் மற்றும் பராமரிப்பு இல்லாத செயல்பாடு ஆகியவை நகர்ப்புற மின் கட்டத்திற்கு சிறந்த தயாரிப்பாக அமைகிறது மேம்படுத்தல்கள் மற்றும் தொழில்துறை மின் விநியோகம் மேம்படுத்தல்.

தயாரிப்பு அம்சங்கள்

1. கட்டமைப்பு நன்மைகள்

இன்டோர் லோட் பிரேக் ஸ்விட்ச் இரட்டை இடைவெளி, மூன்று-நிலை, சுழலும் நகரும் தொடர்பு கட்டமைப்பை ஏற்றுக்கொள்கிறது. மூன்று-நிலை வில்-அணைக்கும் அறை (திறந்த-நெருங்கிய-தரையில்), வெவ்வேறு செயல்பாட்டின் கீழ் சீராக மாறுவதை உறுதி செய்கிறது நிலைமைகள் மற்றும் அமைப்பின் நிலைத்தன்மையை மேம்படுத்துதல். ஒட்டுமொத்த மூன்று-கட்ட நிறுவல் வடிவமைப்பு நல்ல ஒத்திசைவை வழங்குகிறது, குறைவான கூறுகள், மற்றும் வசதியான ஆணையிடுதல் மற்றும் நிறுவுதல், ஆன்-சைட் கட்டுமானத்தின் சிரமத்தைக் குறைத்தல் மற்றும் பராமரிப்பு.

2. காப்பு செயல்திறன்

சுவிட்ச் சீல் செய்யப்பட்ட அசெம்பிளிக்கு மேல் மற்றும் கீழ் எபோக்சி பிசின் காஸ்ட் ஷெல்லைப் பயன்படுத்துகிறது. முக்கிய சுற்று மற்றும் தரையிறக்கம் சுற்று அமைப்பு அனைத்தும் ஷெல்லுக்குள் வைக்கப்பட்டு, வெளிப்புற சூழலை திறம்பட தனிமைப்படுத்தி தூசியைத் தடுக்கிறது மற்றும் ஈரப்பதம் அரிப்பு. இடைவேளை புள்ளிகளின் உயர் காப்பு வலிமை மற்றும் பெரிய ஊர்ந்து செல்லும் தூரம், சேர்ந்து வெளிச்செல்லும் முனையங்களில் மின்னழுத்த சமன்படுத்தும் கவசம், காப்பு நம்பகத்தன்மையை மேலும் மேம்படுத்துகிறது மற்றும் சந்திக்கிறது உயர் மின்னழுத்த மின் விநியோக அமைப்புகளின் கடுமையான தேவைகள்.

3. பாதுகாப்பு செயல்திறன்

சிறந்த பாதுகாப்பு செயல்திறன். உள் வளைவு தவறு ஏற்பட்டால், வெளிப்புற உறையின் பலவீனமான பின்புற அமைப்பு உடைந்து விடும், மற்றும் அமைச்சரவையின் மேற்புறத்தில் உள்ள அழுத்த நிவாரண வால்வு திறந்து, அதிகப்படியான காற்றோட்டத்தை வெளியேற்றும் அமைச்சரவைக்கு வெளியே, உபகரணங்கள் சேதம் மற்றும் தனிப்பட்ட பாதுகாப்பு அபாயங்கள் தடுக்கும். ஐந்து-புரூஃப் இன்டர்லாக் பொருத்தப்பட்டுள்ளது செயல்பாடு, இது அடிப்படையில் தவறான செயல்பாட்டை நீக்குகிறது, ஆபரேட்டர்கள் மற்றும் உபகரணங்களின் பாதுகாப்பை உறுதி செய்கிறது.

4. செயல்பாட்டின் எளிமை

உட்புற சுமை முறிவு சுவிட்ச் கைமுறை மற்றும் மின்சார இயக்க முறைகள் இரண்டையும் ஆதரிக்கிறது, தளத்திற்கு நெகிழ்வாக மாற்றியமைக்கிறது தேவைகள், வசதி மற்றும் நம்பகத்தன்மையை வழங்குகிறது. இது ஒரு நீண்ட மின்சாரம் மற்றும் பராமரிப்பு இல்லாத வடிவமைப்பை ஏற்றுக்கொள்கிறது இயந்திர ஆயுட்காலம், பிற்கால பராமரிப்பு செலவுகளை குறைக்கிறது. சுவிட்ச் கியர் முற்றிலும் அலுமினியம்-துத்தநாகத்தால் கட்டப்பட்டுள்ளது தட்டு, அரிப்பு எதிர்ப்பு மற்றும் உயர் இயந்திர வலிமையை வழங்குகிறது, பல்வேறு உட்புற வேலை நிலைமைகளுக்கு ஏற்றது.

தொழில்நுட்ப நன்மைகள்

1. உயர் காப்பு பாதுகாப்பு: உயர் விளிம்பு மற்றும் IP33 உடன் முதன்மை உயர் மின்னழுத்த காப்பு வடிவமைப்பைப் பயன்படுத்துதல் பாதுகாப்பு மதிப்பீடு, இது முன் செயல்படும் பெட்டியின் காப்பு பாதுகாப்பு அளவை திறம்பட மேம்படுத்துகிறது ஆபரேட்டர்களின் தனிப்பட்ட பாதுகாப்பைப் பாதுகாத்தல்.

2. பரவலான பொருந்தக்கூடிய தன்மை: நகர்ப்புறங்களில் பரவலாகப் பயன்படுத்தப்படும் சிறிய, சிறிய மற்றும் அடிக்கடி இயக்கப்படும் காட்சிகளுக்கு ஏற்றது மின் கட்டங்கள், தொழில்துறை மற்றும் வணிக மின் விநியோகம் மற்றும் புதிய ஆற்றல் கட்ட இணைப்பு, பல்வேறு தேவைகளை பூர்த்தி செய்தல் வெவ்வேறு காட்சிகள்.

3. ஒருங்கிணைந்த வடிவமைப்பு: கச்சிதமான சேர்க்கை சுவிட்ச் வடிவமைப்பு, தனிமைப்படுத்தும் சுவிட்ச் மற்றும் கிரவுண்டிங் செயல்பாடுகளை ஒருங்கிணைத்தல், உபகரணங்கள் இட ஆக்கிரமிப்பைக் குறைத்தல் மற்றும் மின் விநியோக அமைப்பு ஒருங்கிணைப்பை எளிதாக்குதல்.

4. அதிக நம்பகத்தன்மை: உயர் நம்பகத்தன்மை கொண்ட SF6 சுவிட்சைப் பயன்படுத்துகிறது. SF6 வாயு அழுத்தம் குறைவாக உள்ளது, செயல்பாடு நம்பகமானது, மற்றும் வாயு தக்கவைப்பு வாழ்க்கை 20 ஆண்டுகளை எட்டும், அடிக்கடி எரிவாயு நிரப்புதலின் தேவையை நீக்குகிறது மற்றும் உறுதி செய்கிறது நீண்ட கால நிலையான செயல்பாடு.

தொழில்நுட்ப அளவுருக்கள்

பரிதியை அணைக்கும் கொள்கை

இந்த உட்புற சுமை முறிவு சுவிட்ச் SF6 வாயுவை ஆர்க் அணைக்கும் ஊடகமாகப் பயன்படுத்துகிறது, இது சிறந்த வில் அணைக்கலைக் கொண்டுள்ளது. மற்றும் காப்பு செயல்திறன். சுவிட்ச் மின்னோட்டத்தை உடைக்கும்போது, பிரிந்தவுடன் ஒரு வில் உடனடியாக உருவாக்கப்படுகிறது நகரும் மற்றும் நிலையான தொடர்புகள். நிரந்தர காந்தத்தின் காந்தப்புலத்தால் இயக்கப்படும், வில் வேகமாக நகரும் மற்றும் நீளமானது, SF6 வாயுவால் தொடர்ந்து அயனியாக்கம் செய்யப்பட்டு குளிர்ச்சியடையும் போது, மின்னோட்டம் இருக்கும்போது அணைக்கப்படும் பூஜ்ஜியத்தைக் கடந்து, பாதுகாப்பான மற்றும் விரைவான மின்னோட்டத் தடங்கலை அடைகிறது.

இரட்டை இடைவெளி புள்ளி தூரம் உயர் தனிமைப்படுத்தல் மற்றும் உடைக்கும் காப்பு நிலைகளை வழங்குகிறது. நிரந்தர காந்தத்தைப் பயன்படுத்துதல் சுழலும் வில் கொள்கை, இது குறைந்த இயக்க ஆற்றல் நுகர்வு, வலுவான வளைவை அணைக்கும் திறன் மற்றும் குறைந்தபட்ச தொடர்பு உடைகள், சுவிட்சின் மின் ஆயுளை திறம்பட நீட்டிக்கிறது.

பயன்பாட்டு நிபந்தனைகள்

நிலையான தயாரிப்பு செயல்பாட்டை உறுதிப்படுத்த, நிறுவல் மற்றும் பயன்பாட்டிற்கு பின்வரும் நிபந்தனைகளை பூர்த்தி செய்ய வேண்டும்:
1. உயரம்: 1000 மீட்டருக்கு மிகாமல் (ஆர்டர் செய்யும் போது சிறப்புத் தேவைகள் குறிப்பிடப்பட வேண்டும்);
2. சுற்றுப்புற வெப்பநிலை: -25℃～+40℃;
3. ஒப்பீட்டு ஈரப்பதம்: தினசரி சராசரி ≤95%, மாத சராசரி ≤90%;
4. நில அதிர்வு தீவிரம்: வகுப்பு Bக்கு மிகாமல்;
5. தூசி, புகை, இரசாயன அரிப்புகள், எரியக்கூடிய வாயுக்கள், பெட்ரோல், மற்றும் போன்ற கடுமையான மாசுபாட்டிலிருந்து சுற்றுப்புற காற்று உப்பு தெளிப்பு.

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

நடைமுறை விண்ணப்ப வழக்கு

சீனாவில் உயர் மின்னழுத்த மின் உபகரணங்களின் தொழில்முறை உற்பத்தியாளராக, யு ஷுன் எலக்ட்ரிக் FLN36-40.5 ஐ வழங்கியது. கிழக்கு சீனாவில் பெரிய அளவிலான நகர்ப்புற மின் கட்டத்தை மேம்படுத்தும் திட்டத்திற்கான உட்புற சுமை இடைவேளை சுவிட்சுகள். சம்பந்தப்பட்ட திட்டம் குடியிருப்புப் பகுதிகள், வணிக மையங்கள் மற்றும் தொழில் பூங்காக்களை உள்ளடக்கிய எட்டு நகர்ப்புறங்களில் 35kV விநியோகக் கோடுகள், மின்சாரம் வழங்கல் நிலைத்தன்மை மற்றும் பாதுகாப்பிற்கான மிக உயர்ந்த தேவைகளுடன்.

மேம்படுத்தப்படுவதற்கு முன்பு, தற்போதுள்ள சுவிட்ச் கியர் மோசமான காப்பு, அடிக்கடி பராமரிப்பு மற்றும் குறைந்த பாதுகாப்பு ஆகியவற்றால் பாதிக்கப்பட்டது. நகர்ப்புற மின் கட்ட வளர்ச்சியின் தேவைகளை பூர்த்தி செய்ய தவறியது. இந்த தயாரிப்பைத் தேர்ந்தெடுத்த பிறகு, திட்டம் அடையப்பட்டது மூன்று முக்கிய மேம்பாடுகள்: முதலாவதாக, ஐந்து-புரூப் இன்டர்லாக்கிங் மற்றும் ஆர்க்-அணைக்கும் வடிவமைப்பு தவறான செயல்பாட்டைக் குறைக்கிறது மற்றும் வில் தவறுகள், கணினி பாதுகாப்பை மேம்படுத்துதல்; இரண்டாவதாக, பராமரிப்பு இல்லாத வடிவமைப்பு மாதாந்திர பராமரிப்பு நேரத்தை 80% குறைக்கிறது, செயல்பாடு மற்றும் பராமரிப்பு செலவுகளை குறைத்தல்; மற்றும் மூன்றாவது, சிறிய அமைப்பு உட்புற நிறுவல் இடத்திற்கு மாற்றியமைக்கிறது நகர்ப்புற துணை மின் நிலையங்கள், மின் விநியோக முறை ஒருங்கிணைப்பை எளிதாக்குகிறது. தயாரிப்பு பூஜ்ஜிய தோல்வியை சந்தித்துள்ளது இரண்டு வருட செயல்பாட்டில், 500,000 க்கும் மேற்பட்ட குடியிருப்பாளர்கள் மற்றும் 300 க்கும் மேற்பட்ட வணிகங்களுக்கு நிலையான மின்சாரம் வழங்குவதை உறுதி செய்தல், திட்ட உரிமையாளர் மற்றும் உள்ளூர் மின் விநியோகத் துறையிடமிருந்து அதிக அங்கீகாரத்தைப் பெறுதல். உசுனே எலக்ட்ரிக், சப்ளையராக, ஆன்-சைட் நிறுவல் வழிகாட்டுதல் மற்றும் தொழில்நுட்ப பயிற்சி உட்பட விரிவான விற்பனைக்குப் பிந்தைய சேவைகளை வழங்கியது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune FLN36-40.5 இன்டோர் லோட் சுவிட்சின் சேவை வாழ்க்கை என்ன, வழக்கமான பராமரிப்பு தேவையா?

A1: தயாரிப்பு நீண்ட மின் மற்றும் இயந்திர ஆயுளுடன் பராமரிப்பு இல்லாத வடிவமைப்பை ஏற்றுக்கொள்கிறது. SF6 வாயு தக்கவைப்பு வாழ்க்கை 20 ஆண்டுகளை எட்டும். சாதாரண பயன்பாட்டு நிலைமைகளின் கீழ், வழக்கமான பராமரிப்பு தேவையில்லை; குறிப்பிட்ட கால இடைவெளியில் மட்டுமே உபகரண உறை, இயக்க பொறிமுறை மற்றும் வாயு அழுத்தம் (தேவைப்பட்டால்) ஆகியவற்றின் சோதனைகள் தேவை. அனைத்து Usune தயாரிப்புகள் தயாரிப்பு ஆயுட்காலம் மற்றும் நம்பகத்தன்மையை உறுதி செய்வதற்காக தொழிற்சாலையை விட்டு வெளியேறும் முன் கடுமையான தர சோதனைக்கு உட்படுத்தவும்.

Q2: இந்த இன்டோர் லோட் பிரேக் ஸ்விட்சுக்கும் பாரம்பரிய சர்க்யூட் பிரேக்கருக்கும் என்ன வித்தியாசம், இதில் என்ன ஒரு சர்க்யூட் பிரேக்கரை மாற்ற முடியுமா?

A2: முக்கிய வேறுபாடு என்னவென்றால், லோட் பிரேக் சுவிட்சுகள் முக்கியமாக சுமை மின்னோட்டங்கள் மற்றும் ஓவர்லோட்களை ஆன் மற்றும் ஆஃப் செய்ய பயன்படுத்தப்படுகின்றன. நீரோட்டங்கள், அதே சமயம் பாரம்பரிய சர்க்யூட் பிரேக்கர்கள் கூடுதலாக குறுகிய-சுற்று மின்னோட்டங்களை குறுக்கிடலாம். இந்த தயாரிப்பு, தொடரில் மின்னோட்டத்தை கட்டுப்படுத்தும் உருகியுடன் இணைந்து, சர்க்யூட் பிரேக்கரை மாற்றலாம்: சுமை முறிவு சுவிட்ச் பொறுப்பு பல்வேறு சுமை மின்னோட்டங்களை ஆன் மற்றும் ஆஃப் செய்வதற்கு, தற்போதைய-கட்டுப்படுத்தும் உருகி அதிக சுமைகளை கையாளுகிறது மற்றும் குறுகிய சுற்று மின்னோட்டம் குறுக்கீடு. இது 35kV ரிங் நெட்வொர்க்குகள் மற்றும் இரட்டை-ரேடியல் மின்சாரம் வழங்கல் அமைப்புகளுக்கு ஏற்றது (அதாவது நகர்ப்புற பவர் கிரிட் கிளைகள், தொழில்துறை மற்றும் வணிக விநியோக அறைகள் போன்றவை), உபகரண செலவுகளை குறைக்கும் போது அமைப்பின் பாதுகாப்பை உறுதி செய்தல். சீனாவில் ஒரு தொழில்முறை உற்பத்தியாளராக, யுஷுன் எலக்ட்ரிக் தொழில்முறை தொழில்நுட்பத்தை வழங்க முடியும் பொருத்தமான தீர்வுகளைத் தேர்ந்தெடுப்பதில் வாடிக்கையாளர்களுக்கு உதவ வழிகாட்டுதல்.
