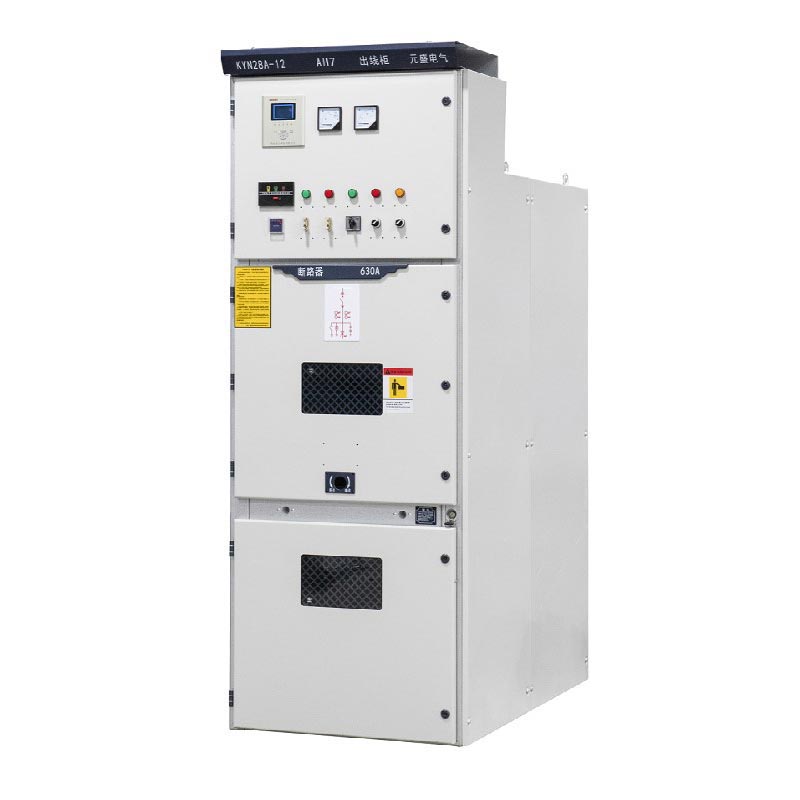

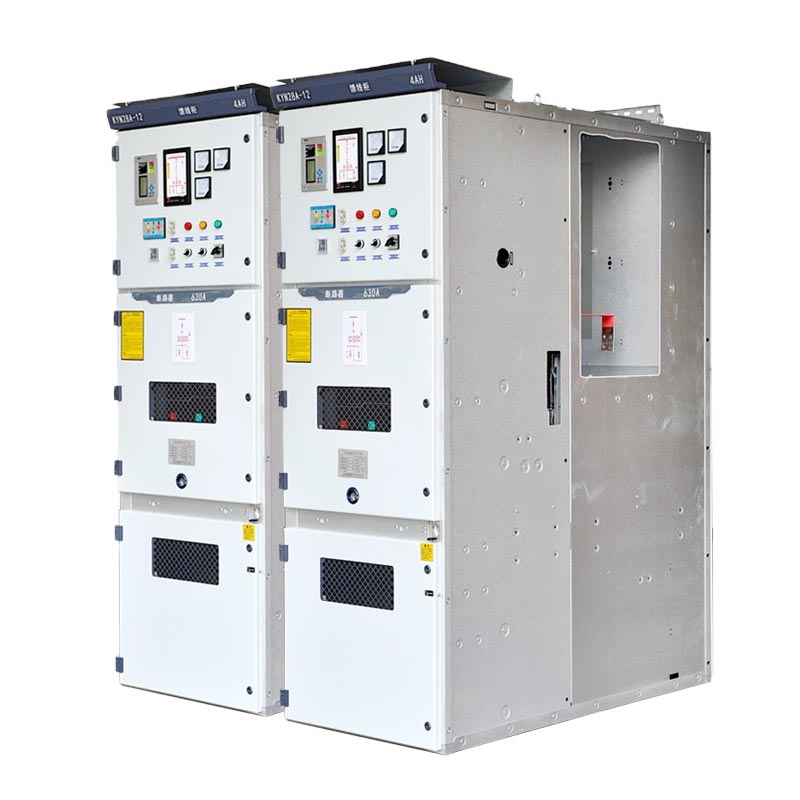

11kv Mv Vcb பேனல்கள்

11kV MV Vcb பேனல்கள் தொழில்துறை தர, உயர் நம்பகத்தன்மை கொண்ட நடுத்தர மின்னழுத்த மின் விநியோகமாக நிலைநிறுத்தப்பட்டுள்ளன. உபகரணங்கள், 11kV மற்றும் அதற்கும் குறைவான மின்னழுத்த அமைப்புகளுக்கு ஏற்றது, மேலும் ஒற்றை பஸ்பார், ஒற்றை பஸ்பார் பிரிக்கப்பட்ட அல்லது இரட்டை பயன்படுத்தப்படலாம் பஸ்பார் கட்டிடக்கலைகள். அவை IEC 60298, IEC 694, GB3906-2006, மற்றும் ஜெர்மன் DIN VDE 0670 போன்ற தரநிலைகளை கண்டிப்பாக கடைபிடிக்கின்றன. மற்றும் முழு செயல்முறையிலும் தரப்படுத்தப்பட்ட கட்டுப்பாட்டுடன் ISO மேலாண்மை அமைப்பு சான்றளிக்கப்பட்டது.

குறைந்த மின்னழுத்த சுவிட்ச் கியர்

நடுத்தர மின்னழுத்த சுவிட்ச் கியர்

முக்கிய அளவுருக்கள் மற்றும் கட்டமைப்பு சிறப்பம்சங்கள்

1. முக்கிய அளவுருக்கள்

மதிப்பிடப்பட்ட மின்னழுத்தம் 11kV (3.6~12kV உடன் இணக்கமானது), மூன்று-கட்ட AC 50/60Hz, மதிப்பிடப்பட்ட மின்னோட்டம் 630A~2500A (தனிப்பயனாக்கக்கூடியது), ஷார்ட்-சர்க்யூட் பிரேக்கிங் கரண்ட் 25kA~40kA, பாதுகாப்பு நிலை IP4X (அடைப்பு), பல அமைப்புகளுடன் இணக்கமானது கட்டிடக்கலைகள்.

2. கட்டமைப்பு சிறப்பம்சங்கள்

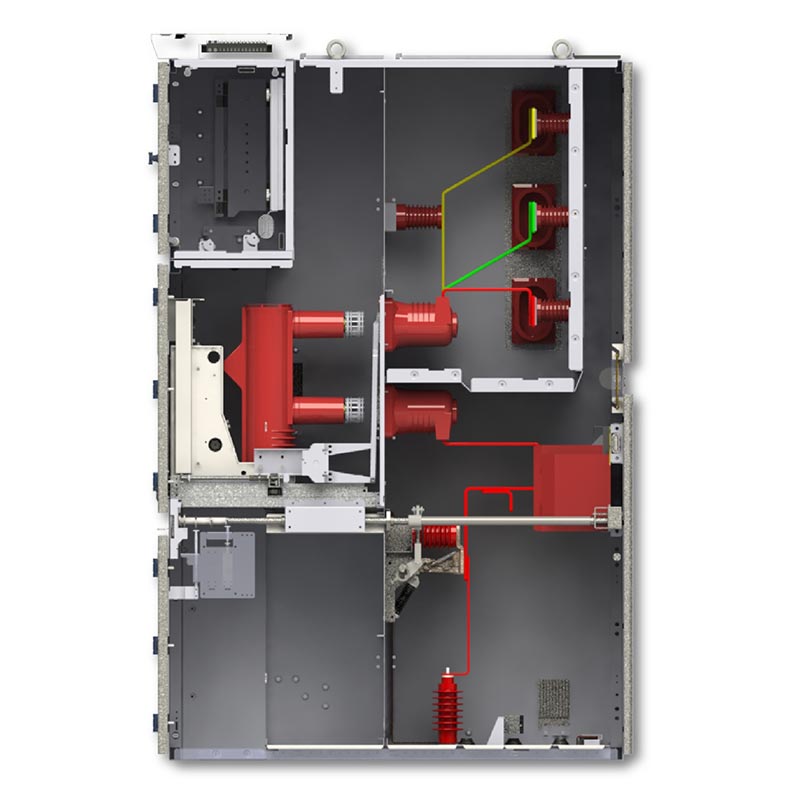

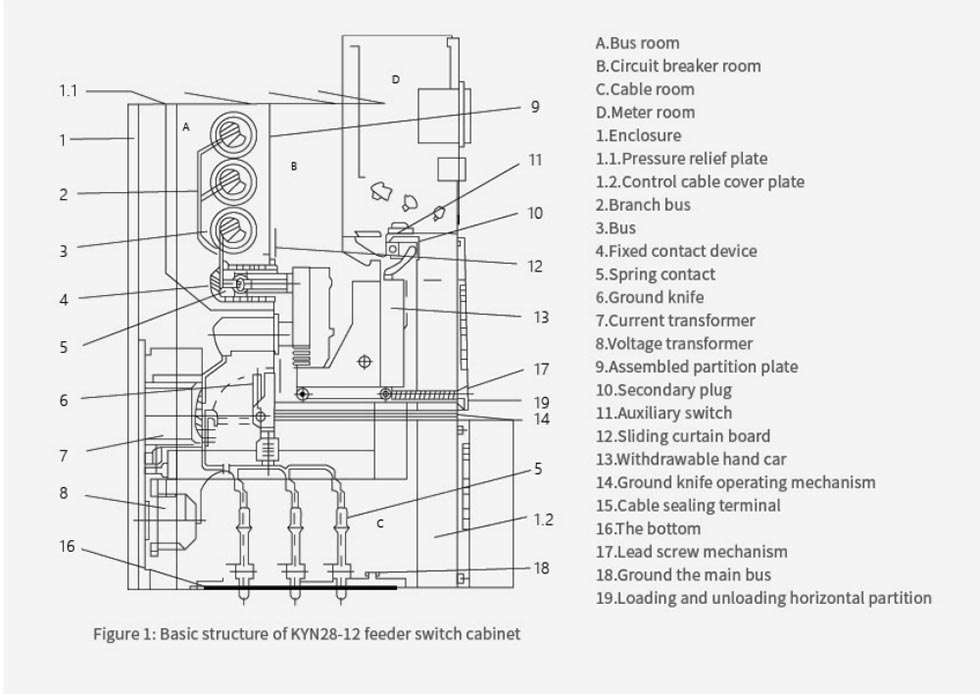

உலோகம் அணிந்த திரும்பப்பெறக்கூடிய அமைப்பு, நான்கு தனித்தனி பெட்டிகள், எளிதான பராமரிப்புக்காக மையமாக அமைந்துள்ள கை வண்டி; ஒரு விரிவான ஐந்து-ஆதார பாதுகாப்பு இன்டர்லாக் அமைப்பு, இயந்திர + மின் இரட்டை பாதுகாப்பு, தவறான செயல்பாட்டை நீக்குதல்; வலுவான சுற்றுச்சூழல் தகவமைப்பு, பல்வேறு உட்புற வேலை நிலைமைகளுக்கு ஏற்றது.

முக்கிய நன்மைகள்

1. நம்பகமான செயல்திறன்: வேகமான மறுமொழியுடன் கூடிய வெற்றிட சர்க்யூட் பிரேக்கர், நீண்ட இயந்திர வாழ்க்கை, அடிக்கடி பயன்படுத்த ஏற்றது பல காட்சிகளில் செயல்பாடு;

2. பாதுகாப்பான மற்றும் வசதியானது: முழுமையாக மூடப்பட்ட பாதுகாப்பு, திறமையான பராமரிப்புக்கான கை வண்டி வடிவமைப்பு, புத்திசாலித்தனத்தை ஆதரிக்கிறது தொலைநிலை செயல்பாடு மற்றும் பராமரிப்பு;

3. உலகளாவிய தரம்: சீனாவை தளமாகக் கொண்ட உற்பத்தியாளர், தரப்படுத்தப்பட்ட தொழிற்சாலை உற்பத்தி திறன் மற்றும் தரத்தை உறுதி செய்கிறது; என ஒரு உயர்தர சப்ளையர், பல பகுதிகளுக்கு ஏற்றுமதி செய்து முழு சுழற்சி சேவையை வழங்குகிறது.

நிஜ உலக விண்ணப்ப வழக்கு

வழக்கு 1: தென்கிழக்கு ஆசியாவில் 110kV துணை மின்நிலையத்தில் 11kV விநியோக திட்டம்

1. திட்டப் பின்னணி: இந்த துணை மின்நிலையம் இப்பகுதியில் ஒரு முக்கிய மின்சாரம் வழங்கும் மையமாகும், இதற்கு நிலையான 11kV மின்சாரம் தேவைப்படுகிறது. சுற்றியுள்ள தொழில் பூங்காக்கள் மற்றும் குடியிருப்பு பகுதிகளுக்கு வழங்கல். உபகரணங்கள் அதிக நம்பகத்தன்மையைக் கொண்டிருக்க வேண்டும் இணக்கம், மற்றும் உள்ளூர் 50Hz மின் அமைப்புடன் இணக்கமாக இருக்க வேண்டும்.

2. பயன்பாட்டுத் தீர்வு: Usune தனிப்பயனாக்கப்பட்ட 28 KYN28A-12 11kV MV VCB பேனல்கள், ஒரு பஸ்பாரைப் பிரித்தெடுத்தல் கட்டிடக்கலை மற்றும் இரட்டை சுற்று மின்சாரம் வழங்கல் தேவைகளை பூர்த்தி செய்ய VS1 வெற்றிட சர்க்யூட் பிரேக்கர்களுடன் பொருத்தப்பட்டுள்ளது.

3. அமலாக்க முடிவுகள்: இது தொடங்கப்பட்ட மூன்று ஆண்டுகளில், உபகரணங்கள் எதுவும் இல்லாமல் இயங்கின தோல்விகள், இடியுடன் கூடிய மழை மற்றும் அதிக வெப்பநிலை போன்ற தீவிர நிலைமைகளின் கீழ் பல சோதனைகளை வெற்றிகரமாக கடந்து சென்றது. இது மின் விநியோகம் மற்றும் பிழை பாதுகாப்பை துல்லியமாக நிறைவு செய்கிறது, துணை மின்நிலையம் "பூஜ்ஜிய மின் தடையை அடைய உதவுகிறது செயல்பாடு மற்றும் பராமரிப்பு," மற்றும் உள்ளூர் மின் துறையின் உயர் அங்கீகாரத்தைப் பெற்றுள்ளது.

வழக்கு 2: ஐரோப்பிய ஆட்டோமொபைல் உற்பத்தி ஆலையில் உயர் மின்னழுத்த மின் விநியோகம் மேம்படுத்தப்பட்டது

1. திட்டப் பின்னணி: தொழிற்சாலையின் ஸ்டாம்பிங் மற்றும் பெயிண்டிங் பட்டறைகள் சக்திக்கான மிக அதிக தேவைகளைக் கொண்டுள்ளன. விநியோக ஸ்திரத்தன்மை, 11kV மின் விநியோக முறைக்கு மேம்படுத்தப்பட வேண்டும். உபகரணங்கள் ஐரோப்பிய ஒன்றியத்துடன் இணங்க வேண்டும் IEC தரநிலைகள், பராமரிப்பு மற்றும் இடத்தைப் பயன்படுத்துவதற்கான எளிமையையும் கருத்தில் கொள்கின்றன.

2. விண்ணப்பத் தீர்வு: 16 Usune 11kV MV VCB பேனல்கள் தேர்ந்தெடுக்கப்பட்டன, மையமாக அமைந்துள்ள கை வண்டியைப் பயன்படுத்துகிறது கட்டமைப்பு, ஒற்றை பஸ்பார் அமைப்புடன் இணக்கமானது மற்றும் ஒடுக்க எதிர்ப்பு ஹீட்டர்கள் மற்றும் புத்திசாலித்தனம் கொண்டது வெப்பநிலை மற்றும் ஈரப்பதம் கண்காணிப்பு தொகுதிகள்.

3. அமலாக்க முடிவுகள்: கருவிகள் ஐரோப்பிய 50Hz/60Hz இரட்டை அதிர்வெண் அமைப்புக்கு ஏற்றவாறு பொருந்துகிறது. நிறுவல் சாதாரண பட்டறை உற்பத்தியை பாதிக்காது, மேலும் பராமரிப்புக்காக கை வண்டியை விரைவாக வெளியே இழுக்க முடியும். மேம்படுத்தப்பட்ட பிறகு, தொழிற்சாலையின் மின் விநியோகத் தோல்வி விகிதம் 90% குறைந்து, தொடர்ச்சியான உற்பத்தித் தேவைகளைப் பூர்த்தி செய்தது. ஆட்டோமொபைல் உற்பத்தி.

வேலை செய்யும் சூழல்

1. சுற்றுப்புற காற்று வெப்பநிலை: அதிகபட்சம் +40 ° C, குறைந்தபட்சம் -10 ° C;
2. உறவினர் ஈரப்பதம்: தினசரி சராசரி ≤ 95%, மாத சராசரி ≤ 90%;
3.உயரம்: ≤ 1000 மீ;
4. நில அதிர்வு தீவிரம்: கிரேடு 8க்கு மிகாமல்;
5. தீ அல்லது வெடிப்பு அபாயங்கள், கடுமையான மாசுபாடு, இரசாயனங்கள் இல்லாத இடங்களில் உபகரணங்கள் நிறுவப்பட வேண்டும் அரிப்பு, மற்றும் வலுவான அதிர்வு.
6.ஜிபியில் குறிப்பிடப்பட்டுள்ள இயல்பான தேவைகளை விட அதிகமான சுற்றுச்சூழல் நிலைமைகளின் கீழ் உபகரணங்கள் பயன்படுத்தப்பட வேண்டும் என்றால் 3906, தொடர்புடைய ஏற்பாடுகள் பயனர் மற்றும் உற்பத்தியாளரால் ஒப்புக் கொள்ளப்படும்.

தொழில்நுட்ப விவரக்குறிப்புகள்

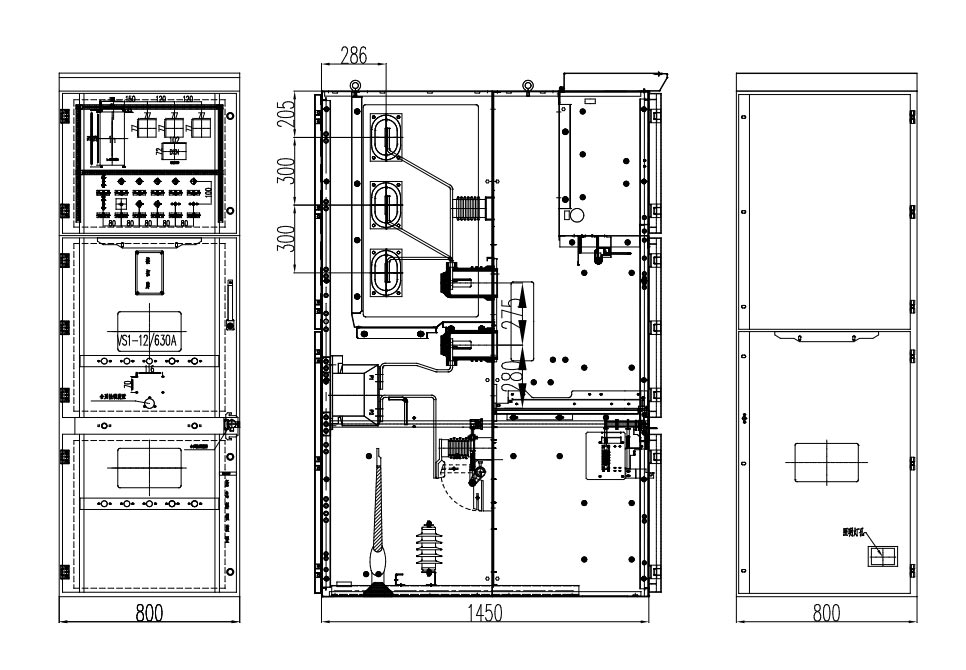

தயாரிப்பு வெளிப்புற பரிமாணம்

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: ஐந்து மடங்கு இன்டர்லாக் செயல்பாடு?

ப: மெக்கானிக்கல் மற்றும் எலெக்ட்ரிக்கல் டூயல் உடன், ஆண்டி-மிஸ்பரேஷன் சர்க்யூட் பிரேக்கர் போன்ற ஐந்து முக்கிய செயல்பாடுகளை உள்ளடக்கியது தவறான செயல்பாட்டைத் தடுக்க இடையீடு.

Q2: 11kV MV Vcb பேனல்கள் 10kV அமைப்புகளுடன் இணக்கமாக உள்ளதா?

ப: முழுமையாக இணக்கமானது, எந்த மாற்றமும் தேவையில்லை, இருக்கும் உபகரணங்களை நேரடியாக மாற்றலாம் மற்றும் அளவுரு தனிப்பயனாக்கம் ஆதரிக்கப்படுகிறது.

Q3: ஏற்றுமதி இணக்கம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை?

ப: சர்வதேச தரங்களுக்கு இணங்க, பிராந்திய சான்றிதழ்களை தனிப்பயனாக்கலாம்; சீனாவின் விரைவான பதில் தொழிற்சாலை, மற்றும் உலகளாவிய விற்பனை நிலையங்களிலிருந்து உள்ளூர்மயமாக்கப்பட்ட விற்பனைக்குப் பிந்தைய சேவை.

பிராண்ட் மற்றும் தொழிற்சாலை வலிமை

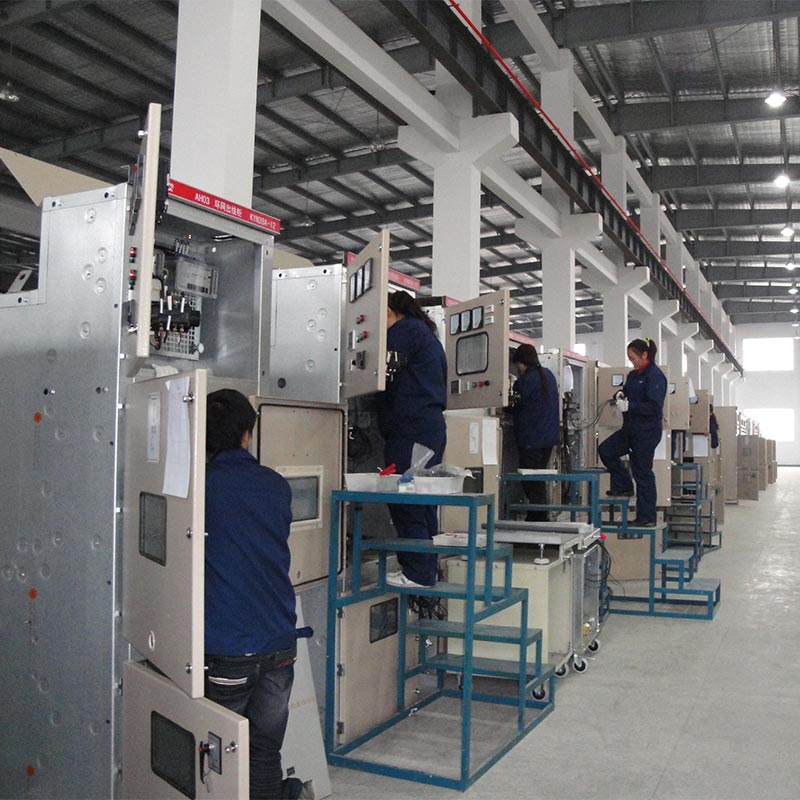

Usune சீனாவில் உள்ள அதன் முக்கிய தொழிற்சாலையை நம்பியுள்ளது, 5,000 பேனல்களுக்கு மேல் ஆண்டு உற்பத்தி திறன் கொண்டது. இது பெருமையடிக்கிறது டிஜிட்டல் மயமாக்கப்பட்ட முடிவு-இறுதி மேலாண்மை, R&D, உற்பத்தி மற்றும் விற்பனையை ஒருங்கிணைத்தல். அதன் தயாரிப்புகள் 30 க்கும் மேற்பட்டவை நாடுகள், உலகளாவிய வாடிக்கையாளர்களுக்கு நம்பகமான நடுத்தர மின்னழுத்த மின்சார விநியோக சப்ளையர் மற்றும் உற்பத்தியாளர்.
