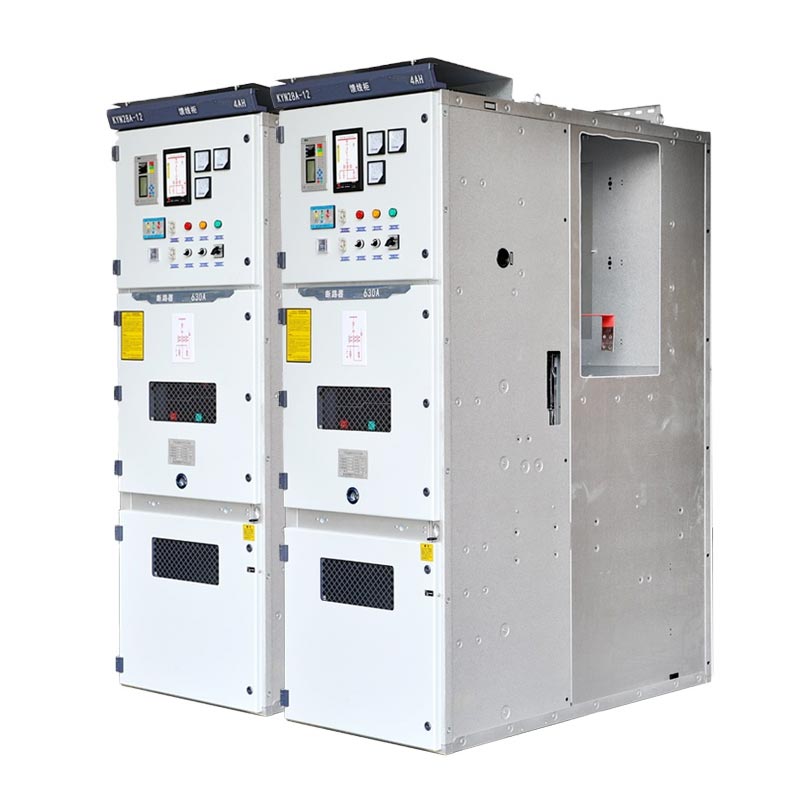

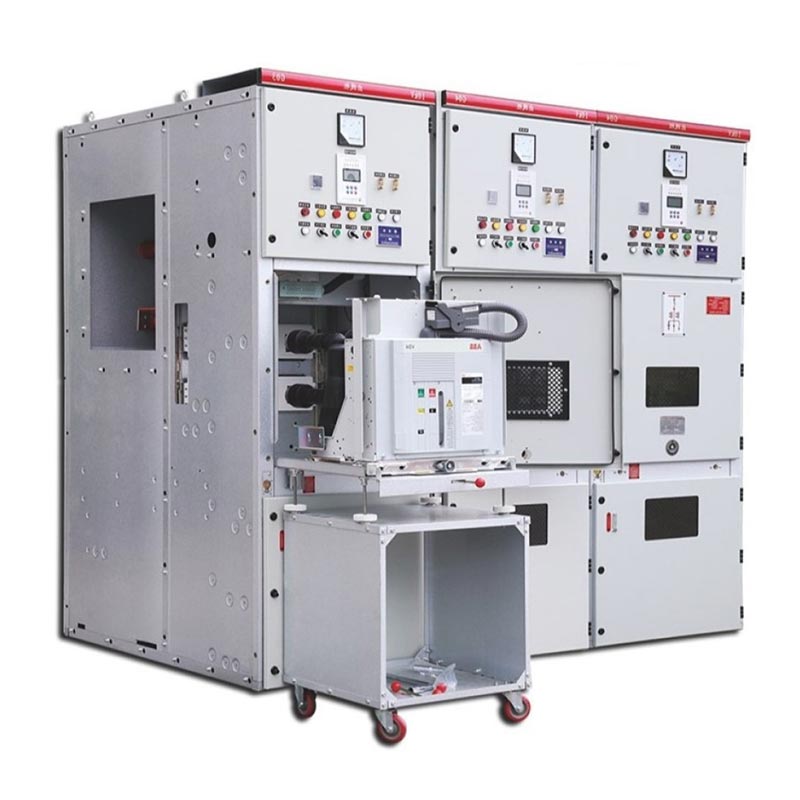

Usune Kyn28 Switchgear 12kV என்பது 3.6kV உள்ளடக்கிய மதிப்பிடப்பட்ட மின்னழுத்தங்களைக் கொண்ட உட்புற உயர் மின்னழுத்த மின் விநியோக சாதனமாகும், 7.2kV, மற்றும் 12kV, 50/60Hz மூன்று-கட்ட ஏசி பவர் அமைப்புகளுக்கு ஏற்றது. இது நவீன சக்தியில் ஒரு முக்கிய மின் சாதனமாகும் பரிமாற்றம் மற்றும் விநியோகம், தொழில்துறை மின் விநியோகம் மற்றும் வணிக கட்டிடம் மின்சாரம் வழங்கல் துறைகள். தயாரிப்பு சர்க்யூட் பிரேக்கர்கள், பஸ்பார்கள் போன்ற செயல்பாட்டு அலகுகளை முற்றிலும் பிரிக்கும், கவச, உலோக-மூடப்பட்ட கட்டமைப்பை ஏற்றுக்கொள்கிறது. கேபிள்கள் மற்றும் கருவி கட்டுப்பாடு. இந்த வடிவமைப்பு ஆரம்பத்திலிருந்தே வளைவு தவறுகளின் பரவலை நீக்குகிறது. அதுவும் திரும்பப் பெறக்கூடிய வெற்றிட சர்க்யூட் பிரேக்கர் தள்ளுவண்டியுடன் பொருத்தப்பட்டுள்ளது, விரைவான பராமரிப்பு மற்றும் மூடப்படாமல் மாற்றுவதற்கு உதவுகிறது பஸ்பாரில் கீழே, பாதுகாப்பான, நிலையான மற்றும் திறமையான செயல்பாட்டிற்கான மின் அமைப்புகளின் முக்கிய தேவைகளை முழுமையாக பூர்த்தி செய்தல் மற்றும் பராமரிப்பு.

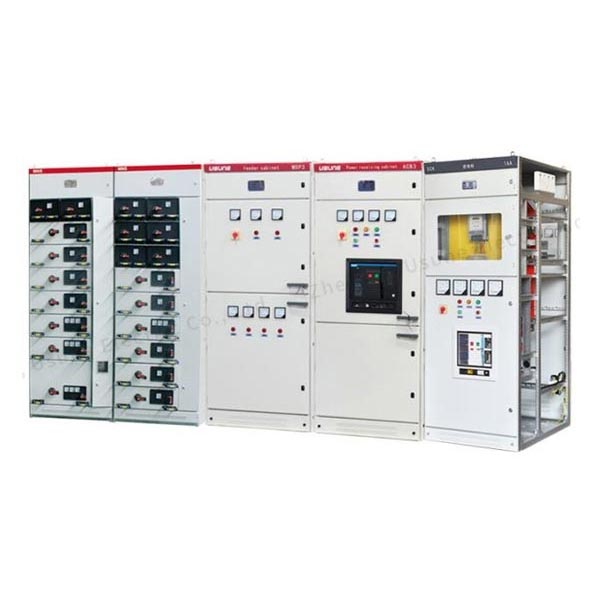

குறைந்த மின்னழுத்த சுவிட்ச் கியர்

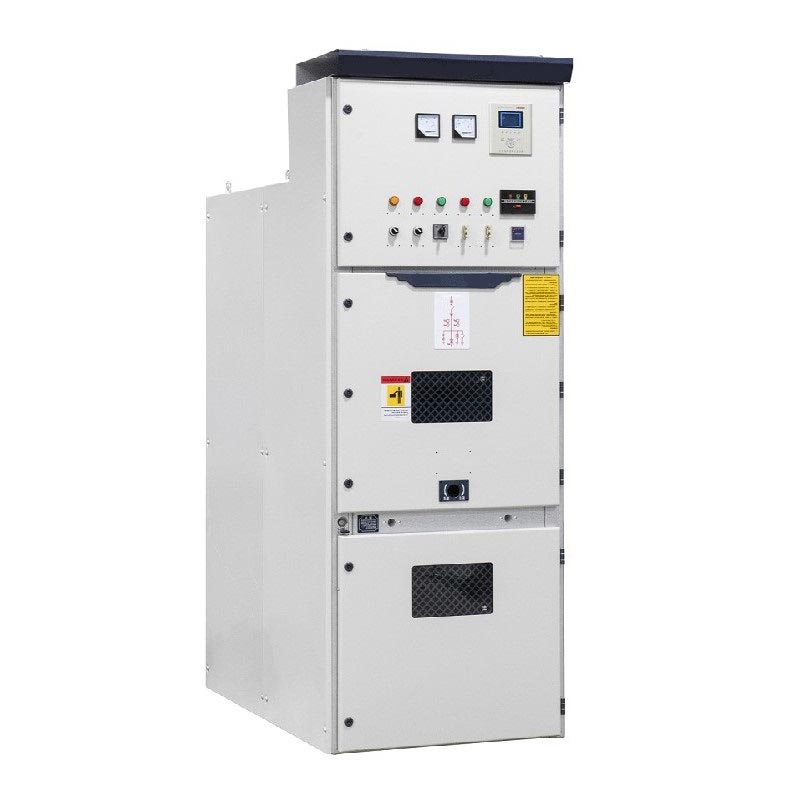

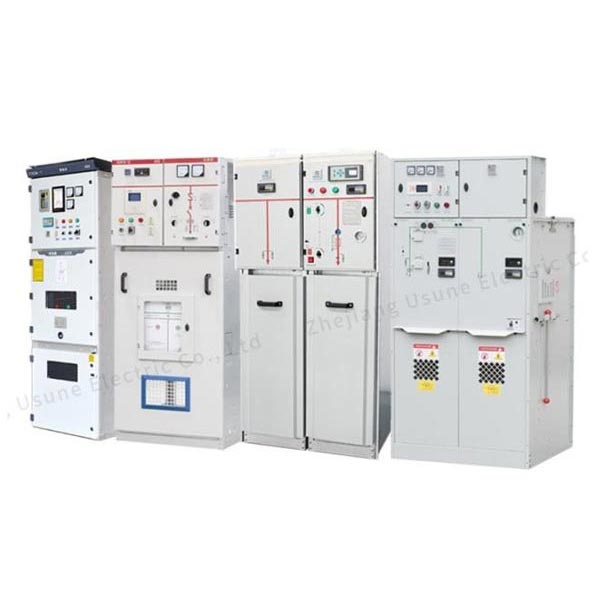

நடுத்தர மின்னழுத்த சுவிட்ச் கியர்
| தொழில்நுட்ப அளவுருக்கள் | விவரக்குறிப்புகள் |
| மதிப்பிடப்பட்ட மின்னழுத்தம் (Ur) | 3.6kV, 7.2kV, 12kV |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50Hz/60Hz |
| மதிப்பிடப்பட்ட மின்னோட்டம் (Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் | 25kA, 31.5kA, 40kA, 50kA (3s) |
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும் | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| பாதுகாப்பு வகுப்பு | IP4X (வெளிப்புற உறை), IP2X (உள் பெட்டிகள்) |
| செயல்பாட்டு சுற்றுப்புற வெப்பநிலை | -15℃ ~ +40℃ |
| பொருந்தக்கூடிய உயரம் | ≤1000மீ (அதிக உயரத்திற்கு ஒதுக்கப்பட்டது) |

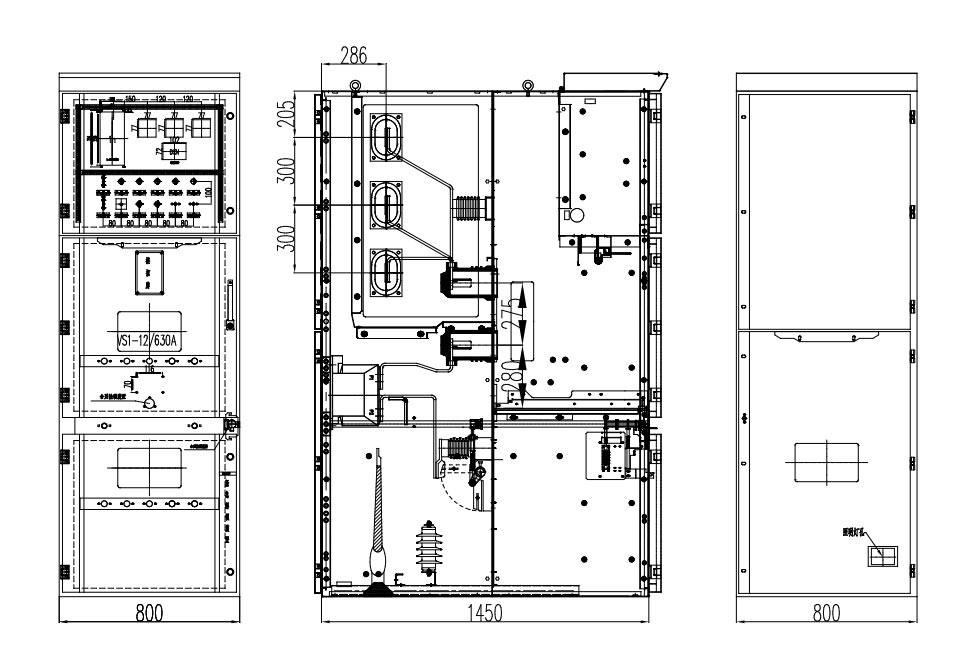

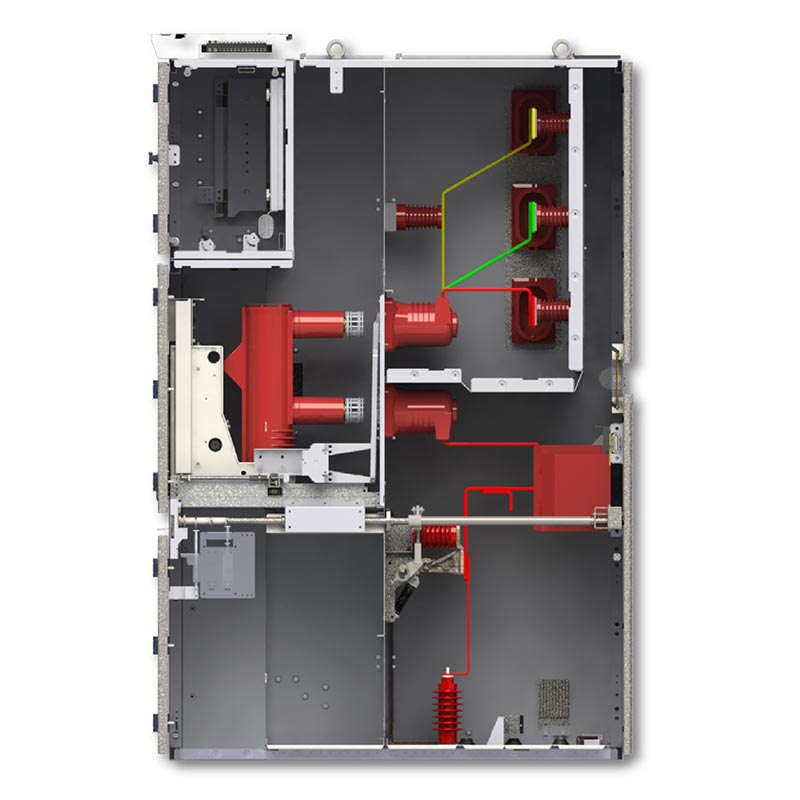

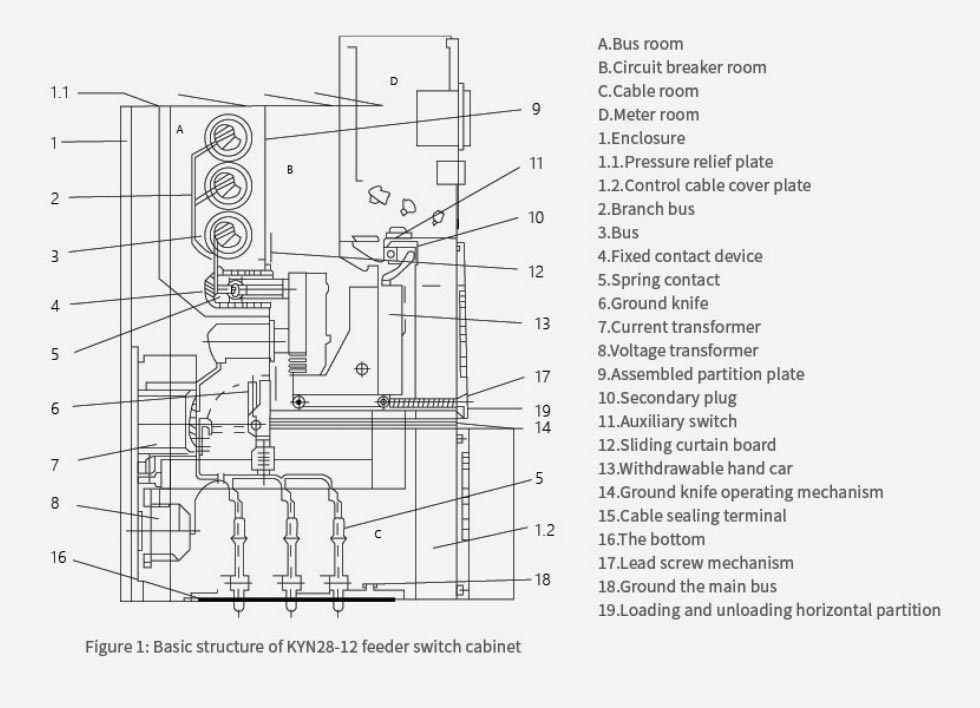

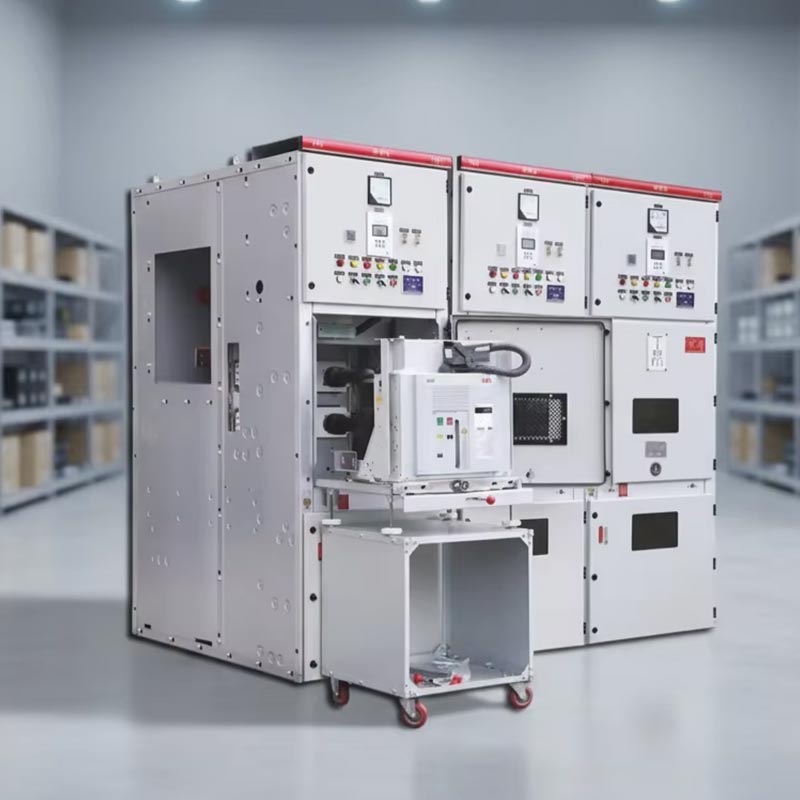

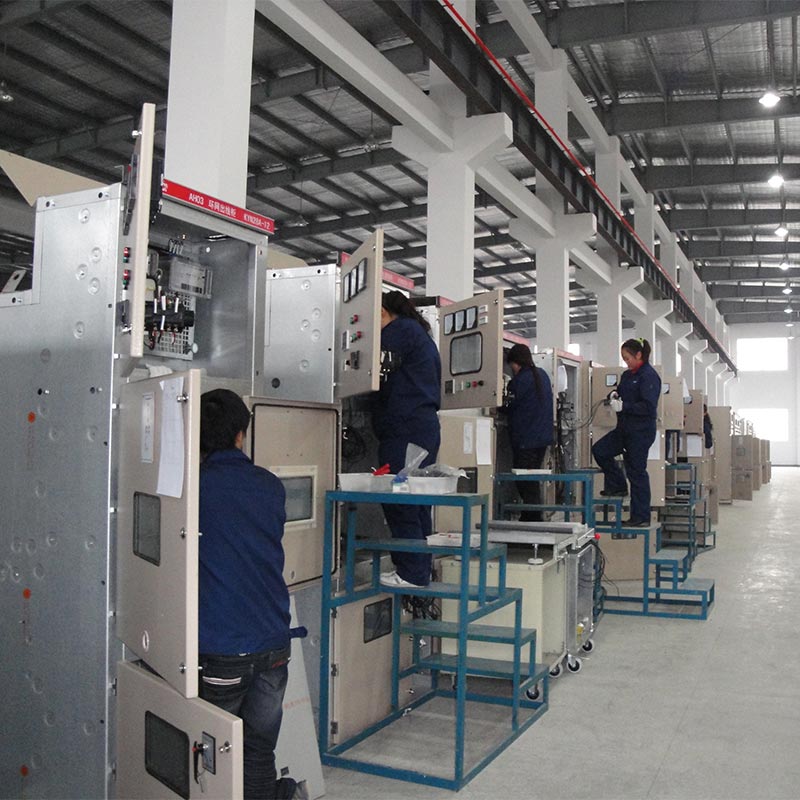

Kyn28 ஸ்விட்ச்கியர் 12kV ஆனது அனைத்து உலோக தனிமைப்படுத்தலுடன் ஒரு மட்டு பெட்டி வடிவமைப்பை ஏற்றுக்கொள்கிறது. நான்கு செயல்பாட்டு பகுதிகள் முற்றிலும் சுயாதீனமானவை, தவறு பரவுவதை திறம்பட தடுக்கின்றன:
1. சர்க்யூட் பிரேக்கர் கம்பார்ட்மென்ட்: ஒரு வெற்றிட சர்க்யூட் பிரேக்கர் டிராலியை நிறுவுகிறது, துல்லியமான வழிகாட்டுதல் மற்றும்
பாதுகாப்பான தள்ளுவண்டி இயக்கத்தை உறுதி செய்வதற்கான இன்டர்லாக் பொறிமுறைகள்.
2. பஸ்பார் கம்பார்ட்மென்ட்: முக்கிய மற்றும் கிளை பஸ்பார்களின் மூடப்பட்ட தளவமைப்பு, சிறந்த இன்சுலேஷன் செயல்திறன், தவிர்த்தல்
கட்டம் முதல் கட்டம்/கட்டம் முதல் தரையில் குறுகிய சுற்றுகளின் ஆபத்து.
3. கேபிள் கம்பார்ட்மென்ட்: மல்டி சர்க்யூட் கேபிள் இணைப்புகளுக்குப் பொருத்தமான இடம், கேபிள் இடுவதை எளிதாக்குதல், வயரிங்,
மற்றும் சோதனை.
4. கருவி மற்றும் கட்டுப்பாட்டு பெட்டி: பாதுகாப்பு சாதனங்கள், அளவீட்டு கருவிகள் மற்றும் கட்டுப்பாட்டு சுற்று ஆகியவற்றை ஒருங்கிணைக்கிறது
மையப்படுத்தப்பட்ட கண்காணிப்பு மற்றும் செயல்பாட்டிற்கான கூறுகள்.
5. பிரஷர் ரிலீஃப் டிவைஸ்: மேலே பிரத்யேக பிரஷர் ரிலீஃப் ஃபிளாப் பொருத்தப்பட்டிருக்கும், இது விரைவாக ஆர்க்கை வெளியிடும்
உள் தவறுகள் ஏற்பட்டால் அழுத்தம், அமைச்சரவை மற்றும் பணியாளர்களின் பாதுகாப்பை உறுதி செய்தல்.
சர்க்யூட் பிரேக்கர், PT மற்றும் தனிமைப்படுத்தும் கை வண்டித் தொடர்கள் ஆகியவை முழுமையாக ஒன்றுக்கொன்று மாறக்கூடியவை. பராமரிப்பு போது, வெறுமனே நீக்க முழு பஸ்பாரையும் துண்டிக்காமல் மின்சாரத்தை விரைவாக மீட்டெடுக்க, பழுதடைந்த கை வண்டி மற்றும் உதிரி கை வண்டியில் தள்ளுதல், மின் தடை பராமரிப்பு நேரத்தை கணிசமாகக் குறைக்கிறது.
- சர்க்யூட் பிரேக்கர்களை தற்செயலாக திறப்பதையும் மூடுவதையும் தடுக்கிறது;
- சுமையின் கீழ் சர்க்யூட் பிரேக்கர் ஹேண்ட்கார்ட்டில் அகற்றுவதை/தள்ளுவதைத் தடுக்கிறது;
- ஆற்றலுடன் இருக்கும்போது தரையிறங்கும் சுவிட்சை தற்செயலாக மூடுவதைத் தடுக்கிறது;
- கிரவுண்டிங் சுவிட்ச் மூடப்படும் போது தற்செயலான ஆற்றலைத் தடுக்கிறது;
- ஆற்றல்மிக்க பெட்டிகளில் தற்செயலாக நுழைவதைத் தடுக்கிறது.
அனைத்து முன் செயல்பாடு மற்றும் பராமரிப்பு வடிவமைப்பு பின்புற பராமரிப்பு இடத்தின் தேவையை நீக்குகிறது, திறம்பட சேமிக்கிறது விநியோக அறையில் தரை இடம்; அமைச்சரவை ஒரு உள்ளமைக்கப்பட்ட மின்தேக்கி ஹீட்டரைக் கொண்டுள்ளது, இது அதிக ஈரப்பதத்திற்கு ஏற்றது சூழல்கள், மின்தேக்கத்தால் ஏற்படும் காப்புப் பிழைகளைத் தடுக்கும்.
Kyn28 ஸ்விட்ச்கியர் 12kV உயர்தர காப்புப் பொருட்கள் மற்றும் அறிவியல் ரீதியில் இடைவெளி உள்ள காப்பு ஆகியவற்றைப் பயன்படுத்துகிறது. உயர் காப்பு நிலை. இது குறுகிய சுற்றுகள், அதிக மின்னழுத்தங்கள் மற்றும் பிற மின் தவறுகளை திறம்பட எதிர்க்கிறது. இணைந்தது அதன் உலோக கவச அமைப்புடன், இது வலுவான வில் கட்டுப்பாட்டு திறன்களைக் கொண்டுள்ளது.

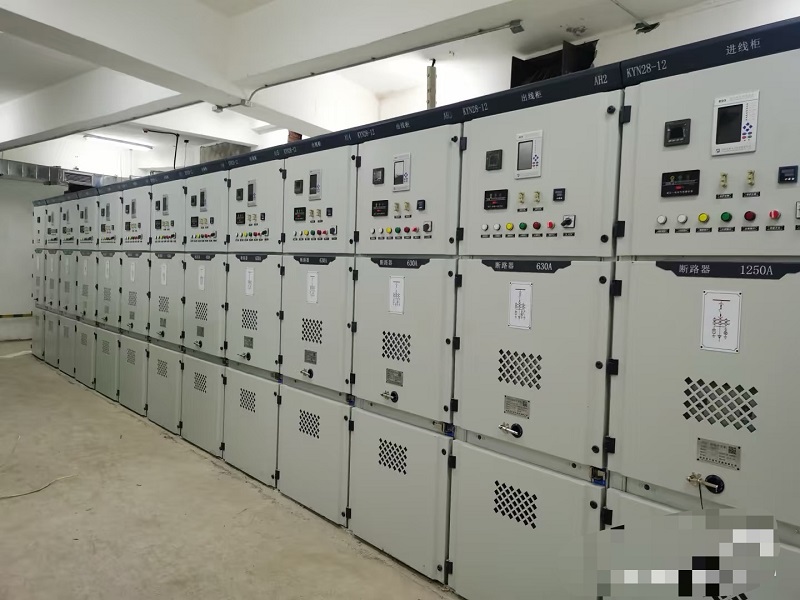

1. இன்கமிங் லைன் கேபினட்: அப்ஸ்ட்ரீம் மூலங்களிலிருந்து சக்தியைப் பெறுகிறது, மின் வரவேற்பு மற்றும் ஒட்டுமொத்த பாதுகாப்பை வழங்குகிறது.
2. அவுட்கோயிங் லைன் கேபினட்: லோட்கள், மோட்டார்கள் மற்றும் பிற டெர்மினல் சர்க்யூட்டுகளுக்கு மின்சாரத்தை விநியோகித்து, பாதுகாப்பை வழங்குகிறது.
3. PT மற்றும் மின்னழுத்த அளவீட்டு கேபினட்: கணினி மின்னழுத்தத்தை கண்காணிக்கிறது மற்றும் அதிக மின்னழுத்த பாதுகாப்பை வழங்குகிறது.
4. அளவீட்டு அமைச்சரவை: துல்லியமான ஆற்றல் நுகர்வு புள்ளிவிவரங்களுக்காக ஆற்றல் அளவீட்டு கருவிகளை ஒருங்கிணைக்கிறது.
5. பஸ்பார் பிரிவு அமைச்சரவை: பஸ்பார் பிரிவுகளின் பிரிக்கப்பட்ட செயல்பாடு, தனிமைப்படுத்தல் மற்றும் பாதுகாப்பை செயல்படுத்துகிறது.
6. தனிமைப்படுத்தல் கேபினட்: மின்சார தனிமைப்படுத்தலை வழங்குகிறது, பாதுகாப்பான பராமரிப்பை உறுதி செய்கிறது.
வழக்கு 1: கிழக்கு சீனாவில் ஒரு பெரிய தரவு மையத்திற்கான 10kV மின் விநியோக திட்டம்
திட்டத் தேவைகள்: டேட்டா சென்டருக்கு 99.99% மின்சாரம் தேவை மற்றும் பூஜ்ஜிய தவறு, மிகவும் நிலையானது சர்வர்கள் போன்ற முக்கிய சுமைகளுக்கு தடையில்லா மின்சாரம் வழங்குவதை உறுதி செய்வதற்கான நடுத்தர மின்னழுத்த மின் விநியோக அமைப்பு குளிரூட்டும் உபகரணங்கள்.
தீர்வு: Usune Kyn28 Switchgear 12kV அலகுகளைப் பயன்படுத்தி ஒரு முழுமையான மின் விநியோக அமைப்பு கட்டப்பட்டது. உள்வரும் அலமாரிகள், அளவீட்டு அலமாரிகள், PT அலமாரிகள் மற்றும் 12 வெளிச்செல்லும் அலமாரிகள். இதில் 40kA ஷார்ட் சர்க்யூட் பொருத்தப்பட்டுள்ளது உடைக்கும் திறன் வெற்றிட சர்க்யூட் பிரேக்கர்கள் மற்றும் விரைவான பிழையை அடைய அறிவார்ந்த ஒருங்கிணைந்த பாதுகாப்பு சாதனங்கள் தனிமைப்படுத்தல் மற்றும் துல்லியமான தவறு இடம்.
செயல்பாட்டு முடிவுகள்: 2023 இல் தொடங்கப்பட்டதிலிருந்து, கணினி எந்த தவறும் இல்லாமல் 100% உடன் இயங்குகிறது பாதுகாப்பு நடவடிக்கைகளில் துல்லிய விகிதம். வருடாந்திர மின்வெட்டு நேரம் 5 நிமிடங்களுக்கும் குறைவாகவே உள்ளது, இது அதிகபட்சத்தை முழுமையாக சந்திக்கிறது தரவு மையத்தின் நம்பகத்தன்மை மின்சாரம் வழங்கல் தேவைகள் மற்றும் பல்லாயிரக்கணக்கான பொருளாதார இழப்புகளை திறம்பட தவிர்க்கும் மின் தடை காரணமாக மில்லியன் டாலர்கள்.
Usune KYN28 சுவிட்ச் கியரின் "ஐந்து-ஆதார" இன்டர்லாக்கிங் சிஸ்டம் முற்றிலும் இயந்திர, கட்டாய இன்டர்லாக் வடிவமைப்பைப் பயன்படுத்துகிறது. மின் துணை திறக்கும் சுற்று இல்லாமல், தவறான செயல்பாட்டின் சாத்தியத்தை கட்டமைப்பு ரீதியாக நீக்குகிறது. மட்டுமே தொழில்முறை பராமரிப்பு பணியாளர்கள், பாதுகாப்பான சக்தி நிலைமைகளின் கீழ் சிறப்புக் கருவிகளைப் பயன்படுத்தி தற்காலிகமாகத் திறக்க முடியும் தோல்வி மற்றும் தரையிறக்கம்; சாதாரண செயல்பாட்டின் போது அதை திறக்க முடியாது. இது IEC மற்றும் உள்நாட்டு அதிகாரத்துடன் முழுமையாக இணங்குகிறது பாதுகாப்பு தரநிலைகள், ஆபரேட்டர்கள் மற்றும் உபகரணங்களின் பாதுகாப்பை அதிகப்படுத்துதல்.
தயாரிப்பின் நிலையான ஈரப்பதம் சகிப்புத்தன்மை ≤95% தினசரி சராசரி மற்றும் ≤90% மாதாந்திர சராசரி. உள்ளமைக்கப்பட்ட மின்தேக்கி ஹீட்டர் தானாகவே ஈரப்பதத்தை நீக்குகிறது, அதிக ஈரப்பதம் உள்ள சூழல்களை எளிதில் கையாளுகிறது. உயரம்> 1000மீ கொண்ட காட்சிகளுக்கு, அது இருக்கலாம் மின்துறை தரநிலைகளின்படி மதிப்பிழப்புடன் பயன்படுத்தப்படுகிறது (ஒவ்வொரு 1000மீ அதிகரிப்புக்கும் தோராயமாக 10% குறைக்கப்படுகிறது உயரம்). க்ரீபேஜ் தூரத்தை அதிகரிக்கவும் சந்திக்கவும் தனிப்பயன்-வடிவமைக்கப்பட்ட வலுவூட்டப்பட்ட காப்புப் பதிப்புகளும் கிடைக்கின்றன. உயரமான பாதுகாப்பு நடவடிக்கை தேவைகள்.
