Usune Kyn28 ஸ்விட்ச்கியர் 10kV மூன்று-கட்ட AC 50Hz, 3.6~12kV ஒற்றை பஸ்பார் மற்றும் ஒற்றை பஸ்பாருக்கு ஏற்றது. பிரிக்கப்பட்டது சக்தி அமைப்புகள், மற்றும் விரிவான "ஐந்து-ஆதாரம்" செயல்பாடுகளை கொண்டுள்ளது. அமைச்சரவையின் கை வண்டிப் பகுதியை பொருத்தலாம் உடன் வெற்றிட சர்க்யூட் பிரேக்கர்கள் மற்றும் வெற்றிட தொடர்புகள் போன்ற முக்கிய கூறுகள். ABB போன்ற பிராண்டுகளின் வெற்றிட சர்க்யூட் பிரேக்கர்கள் VD4, Schneider HVX, மற்றும் Usune VS1 ஆகியவற்றைத் தேர்ந்தெடுக்கலாம். இது தற்போது முக்கிய உட்புற உயர் மின்னழுத்த முழுமையான தொகுப்பாகும் சக்தி விநியோக உபகரணங்கள், முக்கியமாக பல்வேறு துணை மின்நிலையங்கள் மற்றும் விநியோகத்தில் மின் பரிமாற்றம் மற்றும் வரவேற்புக்கு பயன்படுத்தப்படுகின்றன நிலையங்கள், மற்றும் சுற்று கட்டுப்பாடு, பாதுகாப்பு மற்றும் கண்காணிப்பு.
குறைந்த மின்னழுத்த சுவிட்ச் கியர்
நடுத்தர மின்னழுத்த சுவிட்ச் கியர்
• சுற்றுப்புற காற்று வெப்பநிலை: மேல் வரம்பு +40℃, குறைந்த வரம்பு -15℃;
• உறவினர் ஈரப்பதம்: தினசரி சராசரி 95%க்கு மிகாமல், மாத சராசரி 90%க்கு மிகாமல்;
• உயரம்: 1000மீ மற்றும் கீழே;
• நில அதிர்வு தீவிரம்: 8 டிகிரிக்கு மேல் இல்லை;
• தீ அல்லது வெடிப்பு அபாயங்கள் இல்லை, கடுமையான மாசுபாடு இல்லை, இரசாயன அரிப்பு இல்லை, மற்றும் வன்முறை அதிர்வு இல்லை. என்றால்
செயல்படும்
சூழல் GB3906 இல் குறிப்பிடப்பட்டுள்ள இயல்பான நிபந்தனைகளை மீறுகிறது, பயனர் மற்றும் உற்பத்தியாளர் பேச்சுவார்த்தை நடத்த வேண்டும்
தீர்மானிக்க
பொருத்தமான நிபந்தனைகள்.
• மதிப்பிடப்பட்ட மின்னழுத்தம்: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• மதிப்பிடப்பட்ட அதிர்வெண்: 50/60Hz;
• மதிப்பிடப்பட்ட மின்னோட்டம்: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• மதிப்பிடப்பட்ட குறுகிய நேர மின்னோட்டத்தைத் தாங்கும் (4வி): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• மதிப்பிடப்பட்ட காப்பு நிலை: 42kV (1 நிமிட மின் அதிர்வெண், மின்முனைகளுக்கு இடையே/தரையில்), 48kV (திறந்த தொடர்பு); 75கி.வி
(மின்னல் தூண்டுதல், மின்முனைகளுக்கு இடையே/தரையில்), 85kV (திறந்த தொடர்பு, உச்ச மதிப்பு);
• பாதுகாப்பு வகுப்பு: என்க்ளோசர் IP4X பாதுகாப்பு மதிப்பீடு, பெட்டிகளுக்கான IP2X பாதுகாப்பு;
• கேபினட் வகைகள்: உள்வரும் வரி பெட்டிகள், வெளிச்செல்லும் வரி பெட்டிகள், மின்மாற்றி பாதுகாப்பு பெட்டிகள், பஸ்பார் டை
பெட்டிகள்,
டிஸ்கனெக்டர் சுவிட்ச் கேபினட்கள், பஸ்பார் லிஃப்டிங் கேபினட்கள், PT/VT கேபினட்கள் போன்றவை;

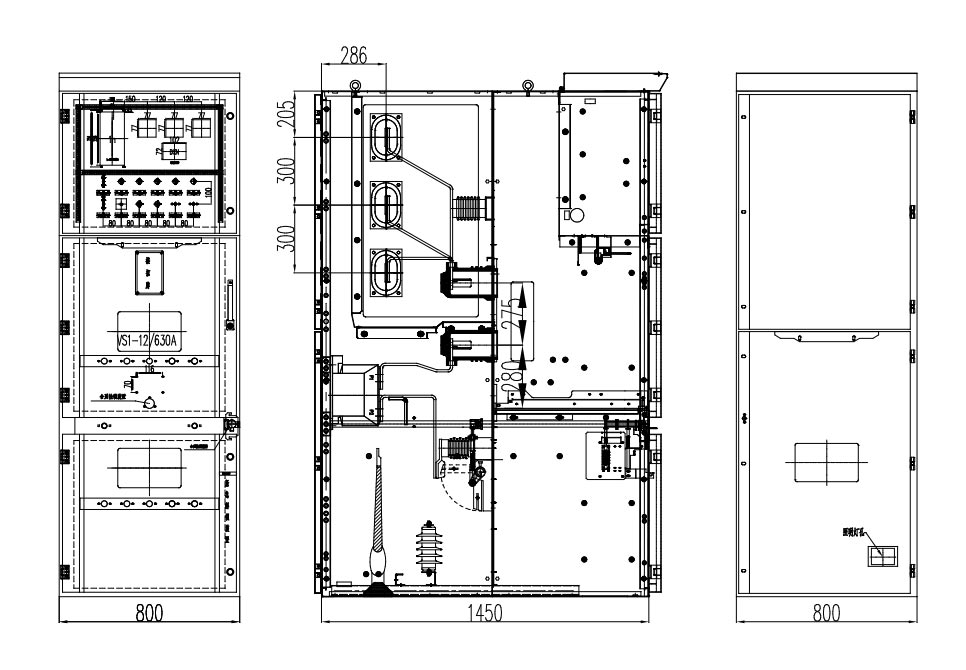

• அமைச்சரவை பரிமாணங்கள்: அகலம் 650mm/800mm/1000mm, உயரம் 2300mm, ஆழம் 1450mm.
| பொருள் | அலகு | அளவுரு | ||||||
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 3 | 6 | 7.2 | 12 | |||
| மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 | ||||||
| சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| சுவிட்ச் அமைச்சரவையின் மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| மதிப்பிடப்பட்ட குறுகிய நேரம் மின்னோட்டத்தைத் தாங்கும் (4வி) | kA | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| மதிப்பிடப்பட்ட உச்சநிலை தாங்கும் மின்னோட்டம் (உச்சம்) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம் | kA | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் (உச்சம்) | kA | 40 | 50 | 63 | 80 | 100 | 125 | |
| மதிப்பிடப்பட்ட காப்பு நிலை | 1 நிமிட மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும் | கே.வி | 24 | 32 | 42 | |||
| மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் | கே.வி | 40 | 60 | 75 | ||||
| பாதுகாப்பு நிலை | அடைப்புக்கு IP4X, அறையை தனிமைப்படுத்த IP2X மற்றும் சர்க்யூட் பிரேக்கர் அறை திறந்திருக்கும் | |||||||

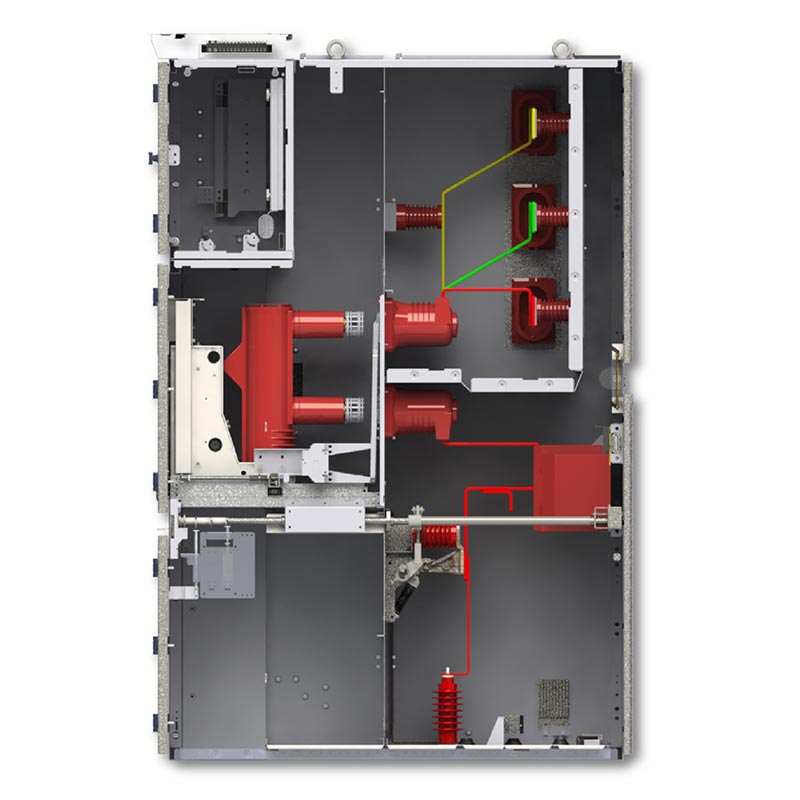

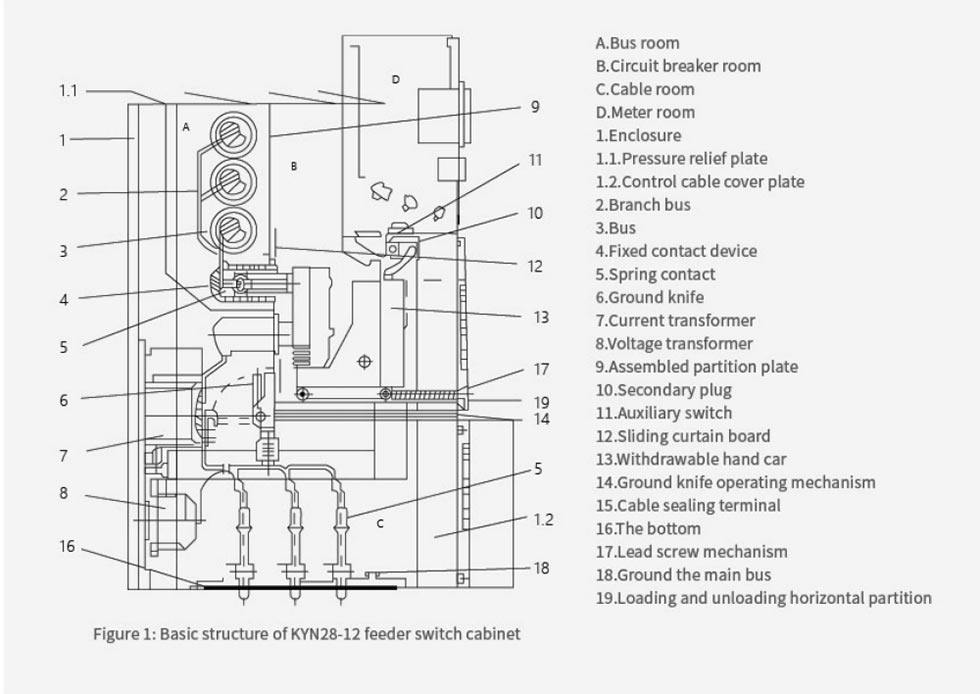

Kyn28 ஸ்விட்ச்கியர் 10kV ஒரு கவச உலோக மூடிய கட்டமைப்பை ஏற்றுக்கொள்கிறது, ஒவ்வொரு செயல்பாட்டு பெட்டியும் தனித்தனியாக உள்ளது. பிரிக்கப்பட்டது. மெக்கானிக்கல் மற்றும் எலக்ட்ரிக்கல் இன்டர்லாக்ஸுடன் இணைந்து, இது ஐந்து-தடுப்பு இன்டர்லாக்கிங்கை முழுமையாக உணர்கிறது, நீக்குகிறது தவறான செயல்பாட்டின் ஆபத்து. அடைப்பு பாதுகாப்பு மதிப்பீடு IP4X ஐ அடைகிறது, மேலும் பெட்டியின் பாதுகாப்பு IP2X ஆகும், மேலும் பாதுகாப்பு பாதுகாப்பு திறன்களை மேம்படுத்துதல்.
IEC சர்வதேச தரநிலைகள் மற்றும் ISO தர மேலாண்மை அமைப்புக்கு ஏற்ப கண்டிப்பாக வடிவமைக்கப்பட்டு உற்பத்தி செய்யப்பட்டது, உயர்தர வெற்றிட கூறுகளைப் பயன்படுத்தி, இது பல்வேறு நன்கு அறியப்பட்ட பிராண்ட் வெற்றிட சர்க்யூட் பிரேக்கர்களுடன் இணக்கமானது. வலுவான குறுகிய-சுற்று தாங்கும் திறன், பரந்த மின்னழுத்தம் மற்றும் தற்போதைய வரம்பிற்கு ஏற்றது மற்றும் நீண்ட காலத்திற்கு ஏற்றது தொடர்ச்சியான அறுவை சிகிச்சை.
நீக்கக்கூடிய தள்ளுவண்டி வடிவமைப்பு விரைவான மற்றும் எளிதான ஆய்வு மற்றும் மாற்றத்தை அனுமதிக்கிறது. அதன் சிறிய அமைப்பு ஆதரிக்கிறது முன் பராமரிப்பு, இடம் சேமிப்பு மற்றும் வேலையில்லா நேரம். தரப்படுத்தப்பட்ட அமைச்சரவை பரிமாணங்கள் பல்வேறு நிறுவல் காட்சிகளுக்கு ஏற்ப, உயர் நிறுவல் திறன் விளைவாக.
Kyn28 Switchgear 10kV ஆனது 3.6 முதல் 24kV வரையிலான அனைத்து மின்னழுத்த நிலைகளையும் உள்ளடக்கியது, 50/60Hz இரட்டை அதிர்வெண்களுடன் இணக்கமானது அமைப்புகள், மற்றும் மின் உற்பத்தி நிலையங்கள் போன்ற பல்வேறு தொழில்களின் மின் விநியோகத் தேவைகளைப் பூர்த்தி செய்ய பல்வேறு அமைச்சரவை வகைகளை வழங்குகிறது, துணை மின் நிலையங்கள், தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள் மற்றும் உயரமான கட்டிடங்கள். இது பல்வேறு மரபுகளுக்கு ஏற்பவும் முடியும் வேலை சூழல்கள்.
ஒரு குறிப்பிட்ட நகரத்தில் 110kV துணை மின்நிலைய சீரமைப்புத் திட்டம் 28 Usune KYN28-12 சுவிட்ச் கியர் அலகுகளைத் தேர்ந்தெடுத்தது. உபகரணங்கள் அதிக இடத்தைப் பயன்படுத்துதல், விரைவான ஆணையிடுதல் மற்றும் 99.98% நம்பகத்தன்மை விகிதம் ஆகியவற்றைப் பெற்ற பிறகு, குறிப்பிடத்தக்க வகையில் மின் விநியோக நெட்வொர்க்கின் பாதுகாப்பு அளவை மேம்படுத்துதல். இந்த திட்டத்தில், சுவிட்ச் கியர் மாற்றியமைக்கப்படுகிறது உயரம், வெப்பநிலை மற்றும் ஈரப்பதம் மற்றும் பொருத்தமான வெற்றிட சுற்று உட்பட தளத்தின் சுற்றுச்சூழல் தேவைகள் துணை மின்நிலையத்தின் மின் விநியோகத் தேவைகளை முழுமையாகப் பொருத்த பிரேக்கர் மாதிரி தேர்ந்தெடுக்கப்பட்டது.
ப: சர்க்யூட் பிரேக்கர்களை தற்செயலாக திறப்பது மற்றும் மூடுவது, தள்ளுவது அல்லது இழுப்பதைத் தடுப்பது ஆகியவை இதில் அடங்கும். சுமையின் கீழ் உள்ள கை வண்டி, தரையிறங்கும் கம்பிகளை லைவ் சர்க்யூட்களுடன் இணைப்பதைத் தடுக்கிறது, மூடுவதைத் தடுக்கிறது சர்க்யூட் பிரேக்கர் இணைக்கப்பட்ட கிரவுண்டிங் கம்பி, மற்றும் பணியாளர்கள் தற்செயலாக நேரலையில் நுழைவதைத் தடுக்கிறது பெட்டிகள், இதனால் கட்டமைப்பு ரீதியாக பணியாளர்கள் மற்றும் உபகரணங்களின் பாதுகாப்பை உறுதி செய்கிறது.
ப: ஒவ்வொரு 6 மாதங்களுக்கும் ஒரு வழக்கமான ஆய்வு மற்றும் ஒவ்வொரு 1-2 ஆண்டுகளுக்கு ஒரு விரிவான பராமரிப்பு நடத்த பரிந்துரைக்கப்படுகிறது, பொறிமுறையை, இன்சுலேஷன், இன்டர்லாக்கிங் மற்றும் போல்ட் இறுக்கத்தை சரிபார்ப்பதில் கவனம் செலுத்துகிறது. Usune முழு தொழில்நுட்பத்தையும் வழங்குகிறது ஆதரவு.
ப: ஆம். ஒரு தொழில்முறை உற்பத்தியாளராக, Usune உள் கட்டமைப்புகள், பாதுகாப்பு நிலைகள் மற்றும் தனிப்பயனாக்கலாம் மின்னழுத்தம், மின்னோட்டம், பாதுகாப்பு தேவைகள் மற்றும் தள சூழல் ஆகியவற்றின் அடிப்படையில் அறிவார்ந்த கண்காணிப்பு தீர்வுகள். அது முடியும் கேபினட் பரிமாணங்களைச் சரிசெய்து, குறிப்பிட்ட தேவைகளைப் பூர்த்தி செய்ய பொருத்தமான வெற்றிட சர்க்யூட் பிரேக்கர் மாதிரிகளைத் தேர்ந்தெடுக்கவும்.
சுருக்கமாக, Usune Kyn28 Switchgear 10kV பாதுகாப்பு, நம்பகத்தன்மை மற்றும் பயன்பாட்டின் எளிமை ஆகியவற்றை ஒருங்கிணைக்கிறது. முதிர்ந்தவர்களால் ஆதரிக்கப்படுகிறது வடிவமைப்பு, கடுமையான தரக் கட்டுப்பாடு மற்றும் விரிவான தொழில்நுட்ப அளவுருக்கள், இது பல்வேறு வேலைகளுக்கு ஏற்றது சூழல்கள் மற்றும் காட்சிகள். சீனாவில் இருந்து ஒரு தொழில்முறை உற்பத்தியாளர் மற்றும் உயர்தர சப்ளையர் என, Usune தொடர்கிறது உலகெங்கிலும் உள்ள பயனர்களுக்கு நிலையான மற்றும் திறமையான நடுத்தர மின்னழுத்த மின் விநியோக தீர்வுகளை வழங்குதல்.
