EPC ஒப்பந்ததாரர்கள், மின் விநியோகஸ்தர்கள், துணை மின்நிலையங்கள், தொழில்துறை ஆலைகள் மற்றும் உள்கட்டமைப்பு திட்டங்களுக்கு, Kyn28 நடுத்தர மின்னழுத்த சுவிட்ச்கியர் முழுமையான உட்புற நடுத்தர மின்னழுத்த விநியோகத்தை உருவாக்க ஒரு கட்டமைக்கக்கூடிய தளத்தை வழங்குகிறது அமைப்புகள்.
உசுனே ISO 9001, ISO 14001 மற்றும் ISO 45001 மேலாண்மை அமைப்புகளுடன் செயல்படுகிறது. அதன்படி தயாரிப்புகள் தயாரிக்கப்படுகின்றன பொருந்தக்கூடிய IEC மற்றும் GB தரநிலைகள், தொடர்புடைய சந்தைகளுக்கு CE சான்றிதழ் கிடைக்கும்.
நடுத்தர மின்னழுத்த சுவிட்ச் கியரைத் தேர்ந்தெடுப்பது அமைச்சரவையை விட மின் அமைப்பில் தொடங்குகிறது. வைப்பதற்கு முன் ஒரு ஆணை, பொறியியலாளர்கள் பொதுவாக கணினி மின்னழுத்தம், இயக்க அதிர்வெண், அதிகபட்ச சுமை மின்னோட்டம் ஆகியவற்றை உறுதிப்படுத்த வேண்டும். குறுகிய சுற்று நிலை, ஊட்டிகளின் எண்ணிக்கை, பாதுகாப்பு தேவைகள், கேபிள் ஏற்பாடு மற்றும் நிறுவல் சூழல்.
இந்த அளவுருக்கள் பொருத்தமான அமைச்சரவை கட்டமைப்பு மற்றும் மின் கூறுகளை தீர்மானிக்கின்றன. Usune மதிப்பாய்வு செய்யலாம் மின்சாரத் தகவலைத் திட்டமிடுங்கள் மற்றும் அதே விவரக்குறிப்பைப் பயன்படுத்துவதற்குப் பதிலாக பொருத்தமான கட்டமைப்பைப் பரிந்துரைக்கவும் ஒவ்வொரு திட்டமும்.
இந்த திட்ட அடிப்படையிலான தேர்வு முறை துணை மின்நிலையங்கள், உற்பத்தி ஆலைகள், மின்சாரம் ஆகியவற்றிற்கு மிகவும் முக்கியமானது உள்கட்டமைப்பு மற்றும் பல நடுத்தர மின்னழுத்த சுற்றுகள் ஒன்றாக செயல்படும் பிற வசதிகள்.

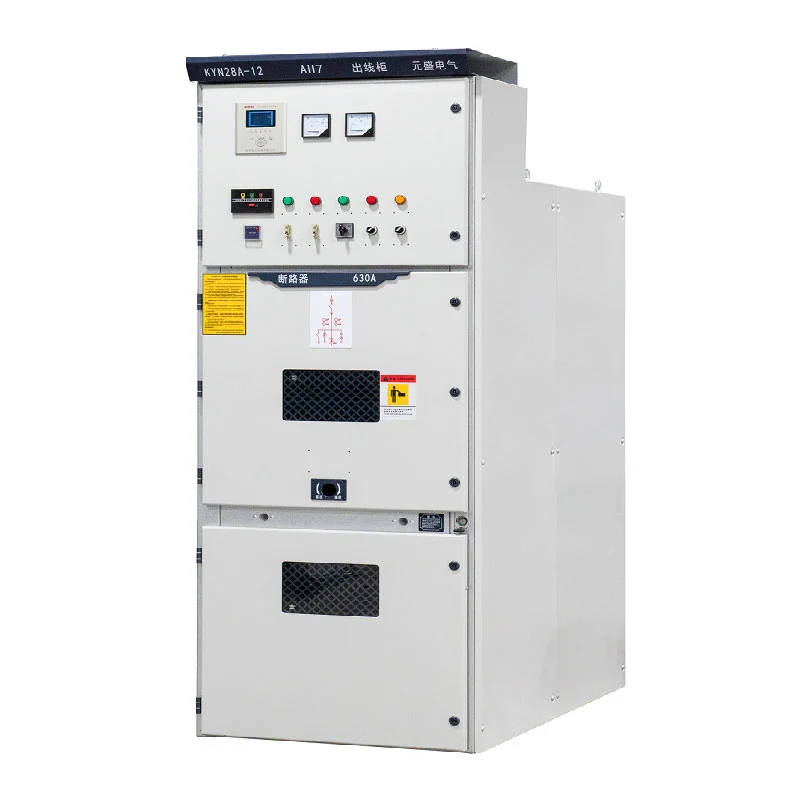

நிலையான Kyn28 மீடியம் வோல்டேஜ் ஸ்விட்ச்கியர் உள்ளமைவு 3.6kV முதல் 12kV வரையிலான நடுத்தர மின்னழுத்த அமைப்புகளை ஆதரிக்கிறது. தற்போதைய மதிப்பீடுகள் 630A முதல் 3150A வரை.
ஷார்ட் சர்க்யூட் செயல்திறன் 25kA, 31.5kA, 40kA மற்றும் 50kA உள்ளமைவுகள் உட்பட பல நிலைகளில் கிடைக்கிறது. தி மின்சார நெட்வொர்க்கின் கணக்கிடப்பட்ட தவறான மின்னோட்டத்தின் படி பொருத்தமான மதிப்பீடு தேர்ந்தெடுக்கப்பட வேண்டும் சாதாரண இயக்க சுமைக்கு ஏற்ப விட.
திட்டப் கொள்முதலுக்கு, மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் குறுகிய-சுற்றுத் திறனை மேல்நிலை மற்றும் கீழ்நிலையுடன் பொருத்துதல் ஒருங்கிணைந்த கணினி செயல்திறனை பராமரிக்க மின் உபகரணங்கள் அவசியம்.
ஒரு முழுமையான நடுத்தர மின்னழுத்த விநியோக அமைப்பில் பொதுவாக ஒன்றுக்கும் மேற்பட்ட வகையான அலமாரிகள் இருக்கும். உள்வரும் சக்தி, வெளிச்செல்லும் ஃபீடர்கள், மின்மாற்றிகள், அளவீட்டு சுற்றுகள், மின்னழுத்த அளவீடு மற்றும் பஸ்பார் இணைப்புகள் அனைத்தும் தேவைப்படலாம் வெவ்வேறு செயல்பாடுகள்.
இந்த சர்க்யூட் தேவைகளுக்கு ஏற்ப உசுனே சுவிட்ச் கியர் வரிசையை கட்டமைக்க முடியும். இதன் விளைவாக ஏற்பாடு முடியும் உள்வரும், வெளிச்செல்லும், PT, அளவீடு, பேருந்து பிரிப்பான் மற்றும் ஒருங்கிணைக்கப்பட்ட தனிமைப்படுத்தும் செயல்பாடுகள் ஆகியவை அடங்கும் மின் விநியோக அமைப்பு.
இது சுவிட்ச் கியர் அங்கீகரிக்கப்பட்டவற்றுடன் நேரடியாக ஒத்திருக்க வேண்டிய திட்டங்களுக்கு உபகரணங்களை ஏற்றதாக ஆக்குகிறது ஒற்றை வரி வரைபடம்.
கணினி மட்டத்தில் நடுத்தர மின்னழுத்த பாதுகாப்பு கருதப்பட வேண்டும். சுவிட்ச் கியர், சர்க்யூட் பிரேக்கர், பாதுகாப்பு ரிலே, மின்மாற்றி, கேபிள் மற்றும் அப்ஸ்ட்ரீம் பாதுகாப்பு உபகரணங்கள் திட்டத்தின் பாதுகாப்பின்படி ஒன்றாக வேலை செய்ய வேண்டும் தத்துவம்.
Kyn28 நடுத்தர மின்னழுத்த சுவிட்ச்கியர் தேவையான பாதுகாப்பு மற்றும் கட்டுப்பாட்டு கூறுகளுடன் ஒருங்கிணைக்கப்படலாம் திட்ட விவரக்குறிப்புக்கு. வெற்றிட சர்க்யூட் பிரேக்கர் முதன்மை மாறுதல் செயல்பாட்டை வழங்குகிறது, அதே நேரத்தில் தொடர்புடைய பாதுகாப்பு மற்றும் கட்டுப்பாட்டு அமைப்பு மின் வடிவமைப்பின் படி கட்டமைக்கப்படலாம்.
EPC திட்டங்களுக்கு, Usune வாடிக்கையாளரின் பாதுகாப்பு தேவைகள் மற்றும் அமைச்சரவை கட்டமைப்பை ஒருங்கிணைக்க முடியும். தொழில்நுட்ப ஆவணங்கள்.

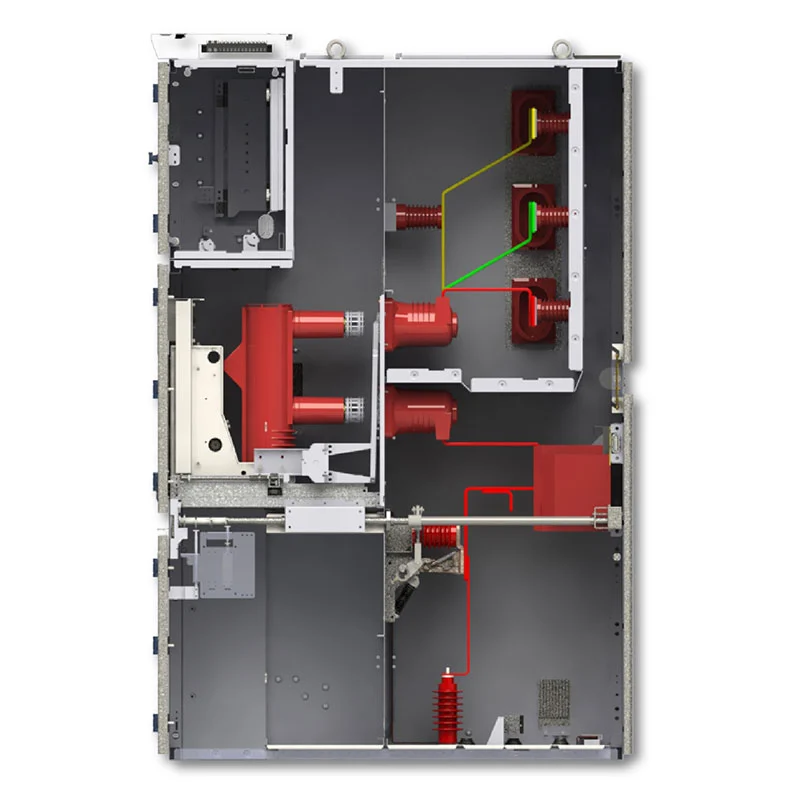

உபகரணங்கள் முதன்மை மின் கூறுகளுக்கு அர்ப்பணிக்கப்பட்ட பகுதிகளுடன் உலோக-மூடப்பட்ட அமைச்சரவை அமைப்பைப் பயன்படுத்துகின்றன, பஸ்பார்கள், கேபிள் இணைப்புகள் மற்றும் இரண்டாம் நிலை கட்டுப்பாட்டு உபகரணங்கள்.
உள் ஏற்பாடு மின் நிறுவலுக்கான வரையறுக்கப்பட்ட அமைப்பை வழங்குகிறது மற்றும் முழுமையான சுவிட்ச் கியரை அனுமதிக்கிறது கேபிள் ரூட்டிங், கட்டுப்பாட்டு வயரிங், இயக்க அணுகல் மற்றும் மின்சார அறை பரிமாணங்களுடன் ஒருங்கிணைக்கப்பட வேண்டிய வரிசை.
பல பெட்டிகளைக் கொண்ட திட்டங்களுக்கு, சுற்றுகளின் எண்ணிக்கை மற்றும் தேவைக்கேற்ப ஏற்பாட்டைத் திட்டமிடலாம் ஒவ்வொரு அமைச்சரவையையும் ஒரு சுயாதீனமான தயாரிப்பாகக் கருதுவதற்குப் பதிலாக செயல்படுகிறது.
உபகரணங்களை ஆர்டர் செய்வதற்கு முன், மின்சார அறையின் நிலைமைகள் உறுதிப்படுத்தப்பட வேண்டும். முக்கியமான காரணிகள் கிடைக்கின்றன நிறுவல் இடம், கேபிள் நுழைவு திசை, இயக்க அனுமதி, சுற்றுப்புற வெப்பநிலை, ஈரப்பதம், உயரம், காற்றோட்டம் மற்றும் போக்குவரத்து அணுகல்.
நிலையான உபகரணங்கள் உட்புற நிறுவலுக்கு நோக்கம் கொண்டவை. சுற்றுப்புற வெப்பநிலை -15°C முதல் +40°C வரை குறிப்பிடப்பட்டுள்ளது, தினசரி சராசரி ஈரப்பதம் 95% ஐ விட அதிகமாக இருக்கக்கூடாது மற்றும் மாத சராசரி 90% ஐ விட அதிகமாக இருக்கக்கூடாது.
அதிக உயரத்தில் அல்லது சிறப்பு சுற்றுச்சூழல் நிலைமைகளின் கீழ் நிறுவல்களுக்கு, Usune இன் போது ஆலோசிக்கப்பட வேண்டும் பொறியியல் நிலை, அதனால் பொருத்தமான மின் மற்றும் காப்பு அளவுருக்கள் பரிசீலிக்கப்படும்.
உள்வரும் பெட்டிகள் நடுத்தர மின்னழுத்த விநியோகத்தை சுவிட்ச் கியர் பஸ்பார் அமைப்புடன் இணைக்கின்றன. மதிப்பிடப்பட்ட மின்னோட்டம், பாதுகாப்பு ஏற்பாடு, அளவீட்டுத் தேவைகள் மற்றும் உள்வரும் கேபிள் கட்டமைப்பு ஆகியவற்றின் படி உறுதிப்படுத்தப்பட வேண்டும் அப்ஸ்ட்ரீம் மின் நெட்வொர்க்.
வெளிச்செல்லும் பெட்டிகள் மின்மாற்றிகள், மோட்டார்கள், உற்பத்தி உபகரணங்கள் அல்லது பிற கீழ்நிலை சுமைகளுக்கு சக்தியை விநியோகிக்கின்றன. அவர்களின் திட்டத்தின் சுமை பட்டியல் மற்றும் ஊட்ட அட்டவணையின்படி அளவு மற்றும் தற்போதைய மதிப்பீடு தீர்மானிக்கப்படலாம்.
திட்டத்திற்கு மின்னழுத்த அளவீடு, ஆற்றல் அளவீடு அல்லது தேவைப்படும் இடங்களில் PT மற்றும் அளவீட்டு பெட்டிகள் இணைக்கப்படலாம் பிற மின் கண்காணிப்பு செயல்பாடுகள்.
விநியோக வலையமைப்பிற்கு தனி பேருந்துப் பிரிவுகள் தேவைப்படும் அல்லது பேருந்துப் பிரிவான அமைப்புகளைப் பயன்படுத்தலாம் கணினியின் பல்வேறு பிரிவுகளுக்கு இடையே கட்டுப்படுத்தப்பட்ட இணைப்பு.
துணை மின்நிலையங்களில், உபகரணங்களை உள்வரும் ஆதாரங்கள், மின்மாற்றி ஊட்டிகள், வெளிச்செல்லும் சுற்றுகள், அளவீடு, மற்றும் பஸ்பார் பிரிவு தேவைகள். உள்ளமைவை துணை மின் நிலையத்தின் மின்னோட்டத்துடன் பொருத்தலாம் ஒற்றை வரி வரைபடம்.
தொழிற்சாலைகளுக்கு, சுவிட்ச் கியர் நடுத்தர மின்னழுத்த சக்தியை உற்பத்தி கோடுகள், மின்மாற்றிகள், மோட்டார்கள், அமுக்கிகள், குழாய்கள் மற்றும் துணை அமைப்புகள். உண்மையான சுமைக்கு ஏற்ப வெவ்வேறு ஃபீடர் மதிப்பீடுகள் குறிப்பிடப்படலாம் விநியோகம்.
சுரங்கத் திட்டங்கள் பெரும்பாலும் விநியோகிக்கப்பட்ட அதிக மின் சுமைகளை உள்ளடக்கியது. மின்மாற்றியைச் சுற்றி சுவிட்ச் கியர் கட்டமைக்கப்படலாம் ஊட்டிகள், மோட்டார்கள், காற்றோட்ட அமைப்புகள், உந்தி உபகரணங்கள் மற்றும் செயலாக்க வசதிகள்.
பெரிய வணிக மற்றும் உயரமான கட்டிடங்களுக்கு நடுத்தர மின்னழுத்த உள்வரும் சக்தி மற்றும் பல கீழ்நிலைக்கு தேவைப்படலாம் மின்மாற்றி சுற்றுகள். கட்டிடத்தின் மின்சார அறை மற்றும் விநியோகத்திற்கு ஏற்ப உபகரணங்களை ஏற்பாடு செய்யலாம் தேவைகள்.
| பொருள் | விவரக்குறிப்பு |
| மாதிரி | KYN28A-12 |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 3.6kV, 7.2kV, 12kV |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50Hz / 60Hz |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 630A–3150A |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் | 25kA, 31.5kA, 40kA, 50kA |
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும் | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| பாதுகாப்பு பட்டம் | IP4X வெளிப்புற உறை / IP2X உள் பெட்டிகள் |
| சுற்றுப்புற வெப்பநிலை | -15°C முதல் +40°C வரை |
| உயரம் | ≤1000மீ |
| நிறுவல் | உட்புறம் |
| அமைப்பு | மூன்று கட்ட ஏசி |
திட்ட மின்னழுத்தம், சுமை மின்னோட்டம், தவறு நிலை, பாதுகாப்பு ஆகியவற்றின் படி இறுதி விவரக்குறிப்பு உறுதிப்படுத்தப்பட வேண்டும் திட்டம், கேபிள் ஏற்பாடு மற்றும் நிறுவல் சூழல்.
உசுனே மின் சாதனங்கள் தயாரிப்பில் 14 ஆண்டுகளுக்கும் மேலான அனுபவத்தைக் கொண்டுள்ளது மற்றும் தொழில்நுட்ப ஆதரவை வழங்குகிறது. திட்ட அடிப்படையிலான நடுத்தர மின்னழுத்த உபகரணங்கள் கொள்முதல்.
வாடிக்கையாளர்கள் ஒற்றை வரி வரைபடம், மின்னழுத்த நிலை, தற்போதைய மதிப்பீடு, குறுகிய சுற்று தேவை, அமைச்சரவை ஆகியவற்றை வழங்க முடியும் அளவு, செயல்பாட்டு தேவைகள் மற்றும் நிறுவல் நிலைமைகள். உசுனே தொழில்நுட்ப உறுதிப்படுத்தலுக்கு உதவலாம் மற்றும் உபகரணங்கள் கட்டமைப்பு.
நிலையான கட்டமைப்புகளுக்கு, வழக்கமான உற்பத்தி காலம் தொழில்நுட்ப உறுதிப்படுத்தலுக்குப் பிறகு தோராயமாக 15-20 நாட்கள் ஆகும். மற்றும் கட்டணம். உண்மையான விநியோக நேரம் திட்ட கட்டமைப்பு மற்றும் ஆர்டர் அளவைப் பொறுத்தது.
கேஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டத்திற்காக KYN28 தொடர் குறிப்பிடப்பட்டுள்ளது.
வழக்கமான வணிக கட்டிடங்கள் அல்லது தொழிற்சாலைகள் போலல்லாமல், விண்வெளி உள்கட்டமைப்பு பல சிறப்புகளைக் கொண்டிருக்கலாம். பல்வேறு பகுதிகளில் இயங்கும் மின் சுமைகள் மற்றும் துணை அமைப்புகள். நடுத்தர மின்னழுத்த விநியோக உபகரணங்கள் எனவே ஒட்டுமொத்த வசதி சக்தி கட்டமைப்புடன் ஒருங்கிணைக்கப்பட வேண்டும்.
இந்தத் திட்டத்திற்காக, தளத்தின் பரந்த மின் விநியோகத்தின் ஒரு பகுதியாக சுவிட்ச் கியர் உள்ளமைவு கருதப்பட்டது சக்தி வரவேற்பு, சுற்று விநியோகம், பாதுகாப்பு மற்றும் மின் கட்டுப்பாடு தேவைகள் உட்பட அமைப்பு.
நடுத்தர மின்னழுத்தம் உள்ள சிறப்பு பொறியியல் பயன்பாடுகளில் பங்கேற்க உசுனேவின் திறனை இந்த திட்டம் நிரூபிக்கிறது உபகரணங்கள் பொதுவானதாக வழங்கப்படுவதற்குப் பதிலாக திட்ட-குறிப்பிட்ட மின் தேவைகளுடன் ஒருங்கிணைக்கப்பட வேண்டும். நிலையான அமைச்சரவை.
உசுனே உற்பத்தி, ஆய்வு, ஆகியவற்றை உள்ளடக்கிய ஒருங்கிணைந்த தரம் மற்றும் உற்பத்தி மேலாண்மை அமைப்பைப் பயன்படுத்துகிறது. சுற்றுச்சூழல் மேலாண்மை, மற்றும் தொழில் பாதுகாப்பு.
நிறுவனம் ISO 9001, ISO 14001 மற்றும் ISO 45001 சான்றிதழ்களைக் கொண்டுள்ளது. அதன்படி உபகரணங்கள் வடிவமைக்கப்பட்டுள்ளன பொருந்தக்கூடிய IEC மற்றும் GB தரநிலைகள், பொருந்தக்கூடிய கட்டமைப்புகளுக்கு CE சான்றிதழுடன் கிடைக்கும்.
ஏற்றுமதிக்கு முன், உபகரணங்கள் வழக்கமான ஆய்வு மற்றும் தொடர்புடைய கூறுகளை உள்ளடக்கிய சோதனைக்கு உட்படுகின்றன, அசெம்பிளி, மின் இணைப்புகள் மற்றும் முடிக்கப்பட்ட உபகரணங்கள். தொழில்நுட்ப ஆவணங்கள் மற்றும் சோதனை அறிக்கைகள் அதன்படி வழங்கப்படலாம் திட்ட தேவைகளுக்கு.
முக்கிய தகவலில் கணினி மின்னழுத்தம், அதிர்வெண், மதிப்பிடப்பட்ட மின்னோட்டம், குறுகிய-சுற்று நிலை, உள்வரும் எண்ணிக்கை மற்றும் வெளிச்செல்லும் சுற்றுகள், பாதுகாப்பு தேவைகள், கேபிள் ஏற்பாடு மற்றும் நிறுவல் நிலைமைகள்.
வழங்கப்பட்ட கட்டமைப்பு 3.6kV, 7.2kV மற்றும் 12kV அமைப்புகளை ஆதரிக்கிறது. இறுதி மின்னழுத்த மதிப்பீடு உறுதிப்படுத்தப்பட வேண்டும் வாடிக்கையாளரின் மின் நெட்வொர்க்கின் படி.
ஆம். Usune வாடிக்கையாளரின் மின் வரைபடத்தை மதிப்பாய்வு செய்யலாம் மற்றும் அமைச்சரவை செயல்பாடுகள் மற்றும் மதிப்பீடுகளின் படி கட்டமைக்க முடியும் திட்டத்தின் தேவைகள்.
ஆம். உள்வரும் சக்தி, மின்மாற்றி ஊட்டிகள், வெளிச்செல்லும் சுற்றுகள், அளவீடு, மின்னழுத்த அளவீடு, ஆகியவற்றிற்காக இது கட்டமைக்கப்படலாம் மற்றும் உட்புற துணை மின்நிலைய பயன்பாடுகளில் பஸ்பார் பிரித்தல்.
Usune இன் தயாரிப்புகள் பொருந்தக்கூடிய IEC மற்றும் GB தரநிலைகளின்படி வடிவமைக்கப்பட்டுள்ளன. நிறுவனம் ISO 9001, ISO இன் கீழ் செயல்படுகிறது 14001, மற்றும் ISO 45001 மேலாண்மை அமைப்புகள், பொருந்தக்கூடிய சந்தைகளுக்கு CE சான்றிதழுடன் கிடைக்கிறது.
ஆம். உசுனே தொழில்நுட்ப விவரக்குறிப்புகள், சோதனை அறிக்கைகள், தயாரிப்பு ஆவணங்கள் மற்றும் பிற திட்டம் தொடர்பானவற்றை வழங்க முடியும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப ஆவணங்கள்.
நிலையான உள்ளமைவுகளுக்கு, தொழில்நுட்ப உறுதிப்படுத்தல் மற்றும் கட்டணத்திற்குப் பிறகு உற்பத்தியானது பொதுவாக 15-20 நாட்களுக்குப் பிறகு இருக்கும். தி உண்மையான அட்டவணை கட்டமைப்பு மற்றும் அளவைப் பொறுத்தது.
நீங்கள் Kyn28 மீடியம் வோல்டேஜ் ஸ்விட்ச்கியர் வாங்கினால், உங்கள் ஒற்றை வரி வரைபடம், கணினி மின்னழுத்தம், மதிப்பிடப்பட்டது தற்போதைய, குறுகிய-சுற்று நிலை, அமைச்சரவை அளவு, ஊட்டி தேவைகள், பாதுகாப்பு தேவைகள் மற்றும் நிறுவல் நிபந்தனைகள்.
உசுனே மின் தேவைகளை மதிப்பிட முடியும் மற்றும் பொருத்தமான நடுத்தர மின்னழுத்த சுவிட்ச் கியர் உள்ளமைவை வழங்க முடியும் உங்கள் திட்டம்.
