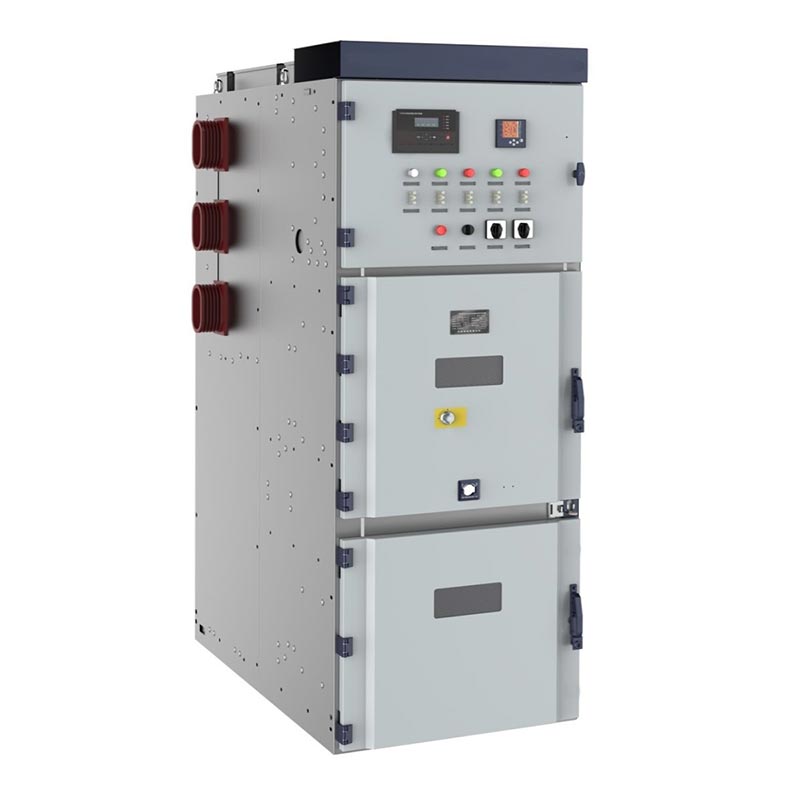

Usune 24kV மீடியம் வோல்டேஜ் Lv மற்றும் Mv ஸ்விட்ச்கியர், KYN28-24 (Z)(GZS1), கவச திரும்பப் பெறக்கூடிய ஏசிக்கு சொந்தமானது. உலோகத்தால் மூடப்பட்ட சுவிட்ச் கியர் வகை. இது மூன்று-கட்ட AC 50Hz மின் அமைப்புகளுக்கு ஏற்றது மற்றும் முக்கியமாகப் பயன்படுத்தப்படுகிறது சக்தி வரவேற்பு, விநியோகம், சுற்று கட்டுப்பாடு, பாதுகாப்பு மற்றும் கண்காணிப்பு.

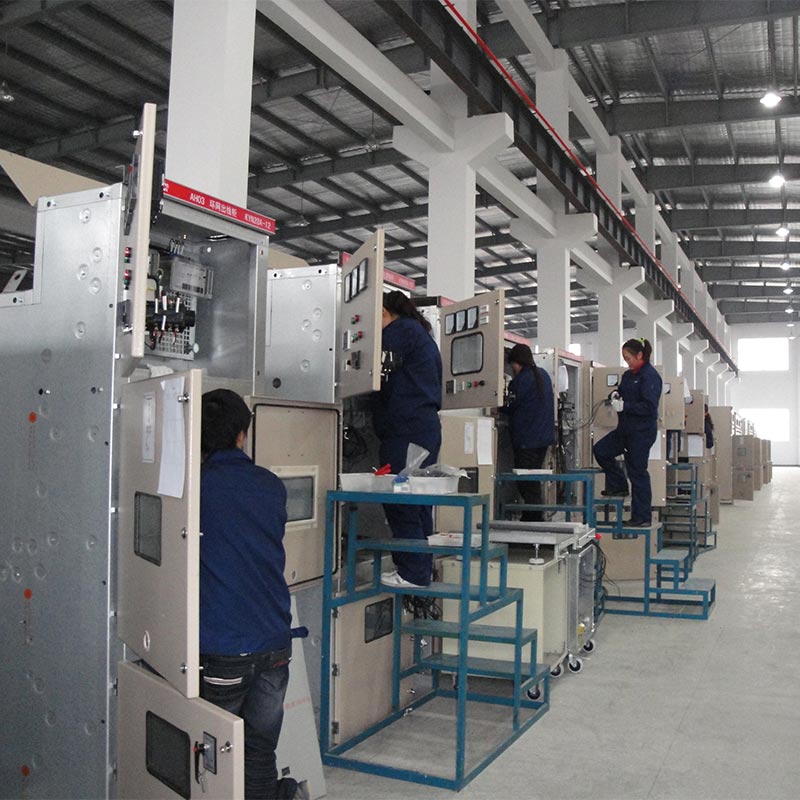

24kV மீடியம் வோல்டேஜ் எல்வி மற்றும் எம்வி சுவிட்ச்கியர் மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள், தொழில்துறை மற்றும் சுரங்கங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. நிறுவனங்கள், மற்றும் உயர்மட்ட கட்டிடங்கள் மின்சார வரவேற்பு, விநியோகம், கட்டுப்பாடு மற்றும் பாதுகாப்பு. உசுனேவின் மையக்கரு உற்பத்தித் தளம் சீனாவில் அமைந்துள்ளது, இது உயர்தரத்தை வழங்கும் நம்பகமான தொழில்முறை உற்பத்தியாளராக அமைகிறது உலகளாவிய பயனர்களுக்கு நடுத்தர மின்னழுத்த மின் விநியோக தீர்வுகள்.
குறைந்த மின்னழுத்த சுவிட்ச் கியர்
நடுத்தர மின்னழுத்த சுவிட்ச் கியர்
| பொருள் | அலகு | அளவுரு | |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கே.வி | 24 | |
| மதிப்பிடப்பட்ட அதிர்வெண் | ஹெர்ட்ஸ் | 50 | |
| சர்க்யூட் பிரேக்கரின் மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| சுவிட்ச் அமைச்சரவையின் மதிப்பிடப்பட்ட மின்னோட்டம் | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| மதிப்பிடப்பட்ட டைனமிக் மின்னோட்டம் (4வி) | kA | 16, 20, 25, 31.5, 40, 50 | |
| மதிப்பிடப்பட்ட நிலையான மின்னோட்டம் (உச்சம்) | kA | 40, 50, 63, 80, 100, 125 | |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம் | kA | 16, 20, 25, 31.5, 40, 50 | |
| மதிப்பிடப்பட்ட குறுகிய சுற்று மின்னோட்டம் செய்யும் | kA | 40, 50, 63, 80, 100, 125 | |
| 1 நிமிட மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும் | துருவ-துருவம், துருவ-பூமி | கே.வி | 65 |
| தனிமைப்படுத்தப்பட்ட தூரம் முழுவதும் | கே.வி | 79 | |
| மின்னல் தூண்டுதல் மின்னழுத்தத்தைத் தாங்கும் (உச்சம்) | துருவ-துருவம், துருவ-பூமி | கே.வி | 125 |
| தனிமைப்படுத்தப்பட்ட தூரம் முழுவதும் | கே.வி | 145 | |
| பாதுகாப்பு நிலை | அடைப்புக்கு IP4X, அறையை தனிமைப்படுத்த IP2X மற்றும் சர்க்யூட் பிரேக்கர் அறை திறந்திருக்கும் | ||
| குறிப்பு: CT இன் குறுகிய-சுற்று திறன் தனித்தனியாக கருதப்பட வேண்டும். | |||
1. GB3906-2006 "3.6-40.5kV AC மெட்டல்-இணைக்கப்பட்ட சுவிட்ச்கியர் மற்றும் கண்ட்ரோல்கியர்"
2. GB/T11022 "உயர் மின்னழுத்த சுவிட்ச்கியர் மற்றும் கன்ட்ரோல்கியருக்கான பொது தொழில்நுட்ப நிபந்தனைகள்"
3. IEC62271-200 "1kVக்கு மேல் மற்றும் 52kVக்குக் கீழே மதிப்பிடப்பட்ட மின்னழுத்தத்துடன் கூடிய AC மெட்டல்-இணைக்கப்பட்ட சுவிட்ச்கியர்"
4. DL/T404 "உட்புற ஏசி உயர் மின்னழுத்த சுவிட்ச்கியர் ஆர்டர் செய்வதற்கான தொழில்நுட்ப நிபந்தனைகள்"

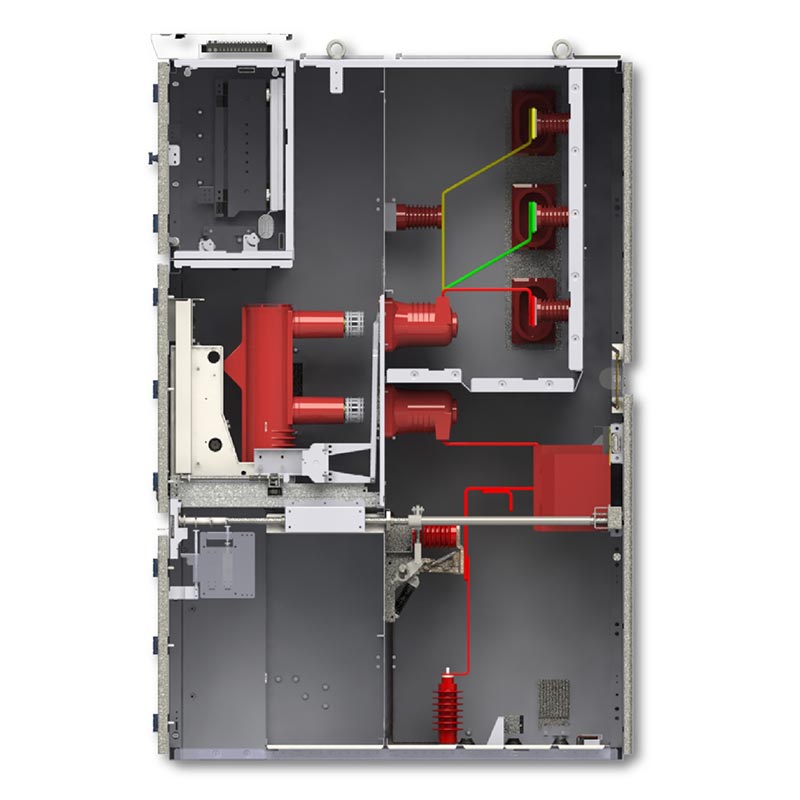

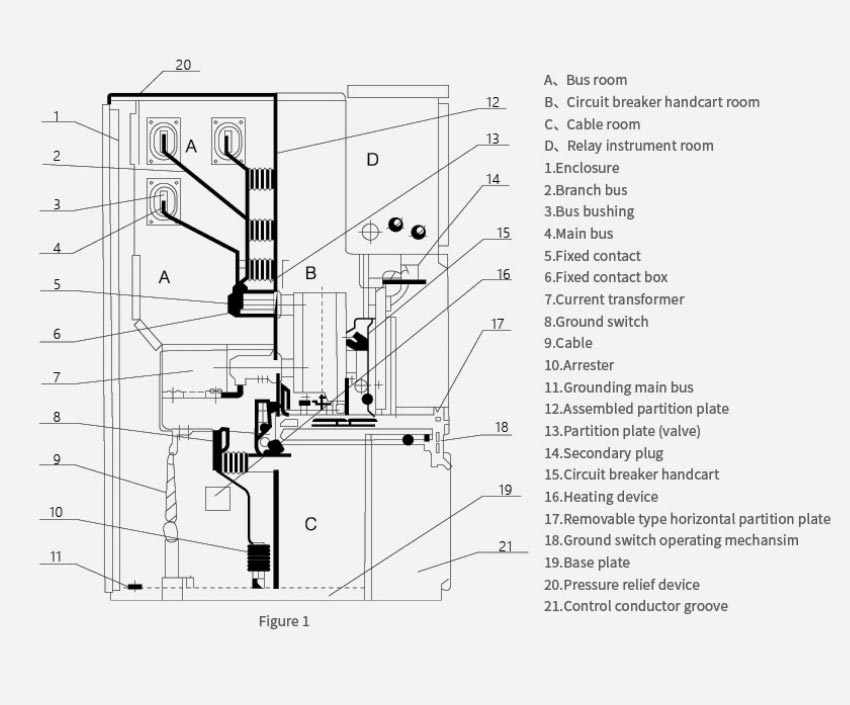

24kV மீடியம் வோல்டேஜ் லோ மற்றும் மீடியம் வோல்டேஜ் ஸ்விட்ச்கியர் ஒரு அனைத்து உலோக பகிர்வு கட்டமைப்பை ஏற்றுக்கொள்கிறது. செயல்பாட்டு பகுதி சுயாதீனமாக தனிமைப்படுத்தப்பட்டு, தவறான வளைவுகளின் பரவலை திறம்பட அடக்குகிறது.
1. சர்க்யூட் பிரேக்கர் கம்பார்ட்மென்ட்: நீக்கக்கூடிய வெற்றிட சர்க்யூட் பிரேக்கர் டிராலி பொருத்தப்பட்டுள்ளது.
2. பஸ்பார் பெட்டி: முக்கிய பஸ்பார்கள், கிளை பஸ்பார்கள் மற்றும் பஸ்பார் இன்சுலேட்டர்கள் உள்ளன.
3. கேபிள் பெட்டி: தற்போதைய மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள், கிரவுண்டிங் சுவிட்சுகள் மற்றும் கேபிள் டெர்மினல்களை நிறுவுகிறது.
4. கட்டுப்பாட்டு கருவி பெட்டி: ரிலேக்கள், பாதுகாப்பு சாதனங்கள், கருவிகள், இரண்டாம் நிலை வயரிங் மற்றும்
கட்டுப்பாடு
பேனல்கள்.
5. பிரஷர் ரிலீஃப் சேனல்: கேபினட்டின் மேல் ஒரு ஆர்க் ரிலீஃப் சாதனத்தைக் கொண்டுள்ளது.
1. தவறான வளைவுகளின் பரவல் மற்றும் பரஸ்பர குறுக்கீட்டைத் தடுக்க அனைத்து உலோக சுயாதீனமான பெட்டிகளும்.
2. விரிவான மெக்கானிக்கல் ஐந்து-புரூஃப் இன்டர்லாக்கிங்:
- சுமையின் கீழ் சர்க்யூட் பிரேக்கர் தள்ளுவண்டியை தள்ளுவது அல்லது இழுப்பதைத் தடுக்கிறது.
- கிரவுண்டிங் சுவிட்ச் மூடப்படும்போது சர்க்யூட் பிரேக்கரை மூடுவதைத் தடுக்கிறது.
- சுறுசுறுப்பான சுவிட்ச் தற்செயலாக மூடப்படுவதைத் தடுக்கிறது.
- ஆற்றல்மிக்க பெட்டிகளில் தற்செயலாக நுழைவதைத் தடுக்கிறது.
- தனிமைப்படுத்தும் சுவிட்சின் தவறாகச் செயல்படுவதைத் தடுக்கிறது.
3. முன்பக்க செயல்பாடு மற்றும் பராமரிப்புக்காக மையத்தில் பொருத்தப்பட்ட நீக்கக்கூடிய தள்ளுவண்டி, பழுதுபார்ப்புகளை எளிதாக்குகிறது.
4. உயர் காப்பு நிலை, கச்சிதமான அமைப்பு மற்றும் வலுவான தவறு எதிர்ப்பு.
5. உள்நாட்டு மற்றும் சர்வதேச தரங்களுக்கு இணங்க, பல்வேறு மின் விநியோக திட்டங்களுக்கு ஏற்றவாறு
110kV முனிசிபல் துணை மின்நிலையம் அதன் இரண்டாம் நிலை மின் விநியோக வலையமைப்பை மேம்படுத்தி வளர்ந்து வரும் நகர்ப்புறத்தை பூர்த்தி செய்ய வேண்டும். மின் தேவை மற்றும் மின் விநியோக நம்பகத்தன்மையை மேம்படுத்துதல்.
36 Usune 24kV நடுத்தர மின்னழுத்த Lv மற்றும் Mv சுவிட்ச்கியர் அலகுகள் 24kV மின் விநியோக அமைப்பிற்கு பயன்படுத்தப்பட்டன.
- சுவிட்ச் கியரின் கச்சிதமான வடிவமைப்பு, துணை மின் நிலையத்தின் தரை இடத்தில் 30% சேமிக்கப்பட்டது.
- ஃபைவ்-ப்ரூஃப் இன்டர்லாக்கிங் சிஸ்டம், செயல்பாட்டின் மூன்று ஆண்டுகளில் எந்த செயல்பாட்டு விபத்துகளும் இல்லாமல் இயங்குகிறது.
- நம்பகமான வெற்றிட சர்க்யூட் பிரேக்கிங் தொழில்நுட்பம் செயலிழக்கும் நேரத்தை 80% க்கும் அதிகமாகக் குறைத்து, கணிசமாக மேம்படுத்துகிறது
200,000 குடியிருப்பாளர்களுக்கு தரமான மின்சாரம்.
ஒரு நவீன பெட்ரோ கெமிக்கல் வளாகத்தை உறுதி செய்ய மிகவும் நம்பகமான நடுத்தர மின்னழுத்த மின் விநியோக அமைப்பு தேவை முக்கியமான உற்பத்தி உபகரணங்களின் தொடர்ச்சியான செயல்பாடு.
58 Usune 24kV சுவிட்ச் கியர் அலகுகள் வழங்கப்பட்டன, குறிப்பாக கடுமையான தொழில்துறை சூழல்களுக்காக வடிவமைக்கப்பட்டது மற்றும் மேம்படுத்தப்பட்டது தூசி மற்றும் அரிப்பு எதிர்ப்பு.
- கடுமையான ஆன்-சைட் சூழலை (அதிக தூசி, இரசாயனப் புகை) வெற்றிகரமாக தாங்கி, நிலையானது
செயல்திறன்.
- வேகமான தவறு துண்டிக்கும் திறன் (≤ 60ms) விலையுயர்ந்த கம்ப்ரசர்கள் மற்றும் உலைகளை குறுகிய காலத்தில் சேதமடையாமல் பாதுகாக்கிறது
சுற்றுகள்.
- முன் பொருத்தப்பட்ட பராமரிப்பு வடிவமைப்பு பராமரிப்பு வேலையில்லா நேரத்தை 50% குறைக்கிறது, உற்பத்தி தொடர்ச்சியை உறுதி செய்கிறது.
A1: தயாரிப்பு 3.6～12kV, 24kV மூன்று-நிலை AC 50/60Hz மின் அமைப்புகளுக்கு ஏற்றது, பெரும்பாலானவர்களின் தேவைகளைப் பூர்த்தி செய்கிறது நடுத்தர மின்னழுத்த மின் விநியோக காட்சிகள்.
A2: ஆம். தயாரிப்பு முன்-இயக்கப்படும், முன்-பராமரிப்பு வடிவமைப்பை ஏற்றுக்கொள்கிறது; சர்க்யூட் பிரேக்கர் தள்ளுவண்டியை நகர்த்தலாம் மற்ற சுற்றுகளின் செயல்பாட்டை பாதிக்காமல் விரைவான பராமரிப்பு மற்றும் மாற்றீடு.
A3: ஆம். மதிப்பிடப்பட்ட மின்னோட்டம், ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட், கேபினட் அளவு, பாதுகாப்பு கட்டமைப்பு, முதலியன, வெவ்வேறு இயக்க நிலைமைகள் மற்றும் கணினி தேவைகளுக்கு ஏற்ப திட்ட தேவைகளுக்கு ஏற்ப.
