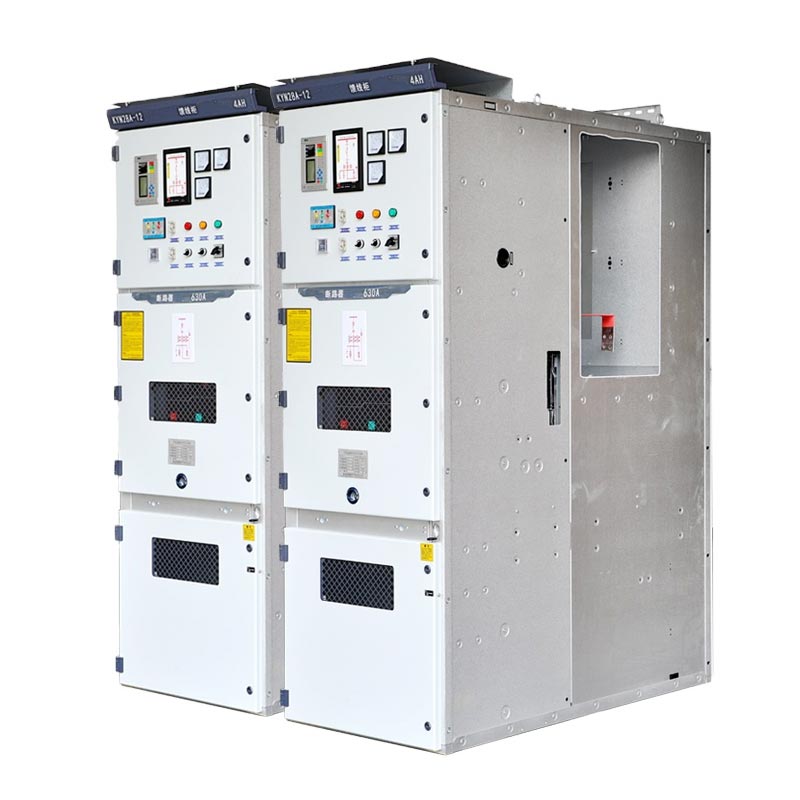

Kyn28 சுவிட்ச்கியர் 11kV

Usune Kyn28 ஸ்விட்ச்கியர் 11kV ஆனது 3.6kV–12kV, 50Hz த்ரீ-ஃபேஸ் AC அமைப்புகளுக்கு ஏற்றது, இது பவர் வரவேற்பை செயல்படுத்துகிறது, விநியோகம், கட்டுப்பாடு, பாதுகாப்பு மற்றும் கண்காணிப்பு. இது ஒற்றை பஸ்பார், ஒற்றை பஸ்பார் பிரிவு மற்றும் இரட்டையை ஆதரிக்கிறது பஸ்பார் இணைப்பு முறைகள், இது சக்தி அமைப்புகளில் முக்கிய மின் விநியோக சாதனமாக அமைகிறது. ஒரு முக்கிய தயாரிப்பு என தொழில்முறை சீன மின் சாதன சப்ளையர், இது உலகளவில் நம்பகமான நடுத்தர மின்னழுத்த மின் விநியோகமாக மாறியுள்ளது தீர்வு அதன் தொழிற்சாலை உற்பத்தி திறன்கள் மற்றும் நிலையான தரத்திற்கு நன்றி.

குறைந்த மின்னழுத்த சுவிட்ச் கியர்

நடுத்தர மின்னழுத்த சுவிட்ச் கியர்

முக்கிய தரநிலைகள் இணக்கம்

Usune Kyn28 ஸ்விட்ச்கியர் 11kV தயாரிப்பை உறுதி செய்வதற்காக சர்வதேச மற்றும் உள்நாட்டு தரநிலைகளை கண்டிப்பாக கடைபிடிக்கிறது நம்பகத்தன்மை, பாதுகாப்பு மற்றும் இயங்குதன்மை:

1. IEC 60298 / IEC 62271-200: 1kV இலிருந்து 52kV வரை மதிப்பிடப்பட்ட மின்னழுத்தங்களுடன் கூடிய AC மெட்டல்-இணைக்கப்பட்ட சுவிட்ச்கியர்
2. GB 3906-2006: 3–35kV AC மெட்டல்-இணைக்கப்பட்ட சுவிட்ச்கியர் மற்றும் கட்டுப்பாட்டு அலமாரிகள்
3. DL/T 404-2007: உட்புற ஏசி உயர் மின்னழுத்த சுவிட்ச்கியருக்கான தொழில்நுட்ப விவரக்குறிப்பு
4. GB/T 11022: உயர் மின்னழுத்த சுவிட்ச்கியருக்கான பொதுவான விவரக்குறிப்பு

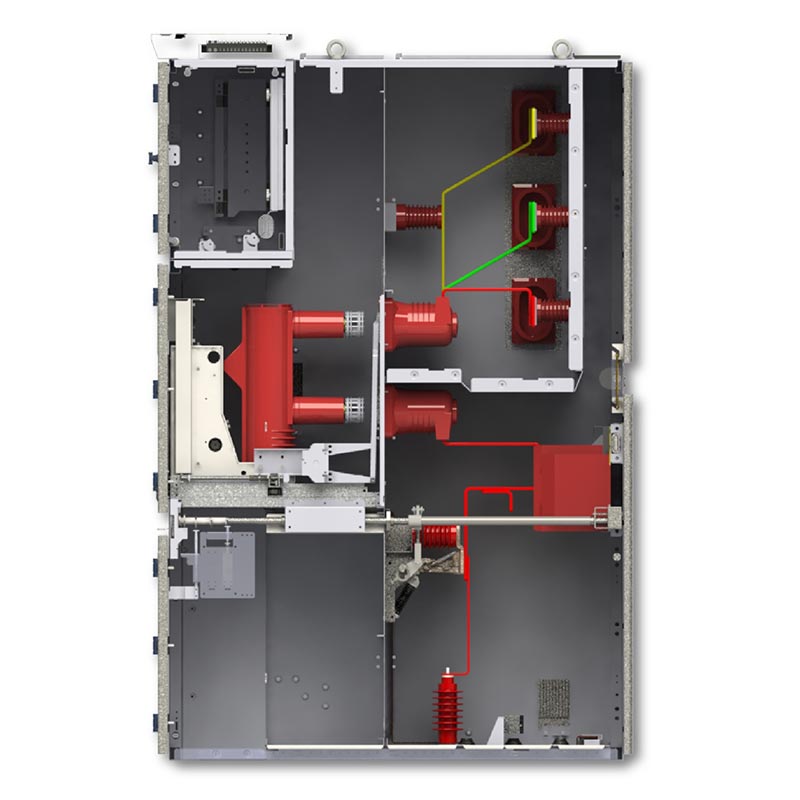

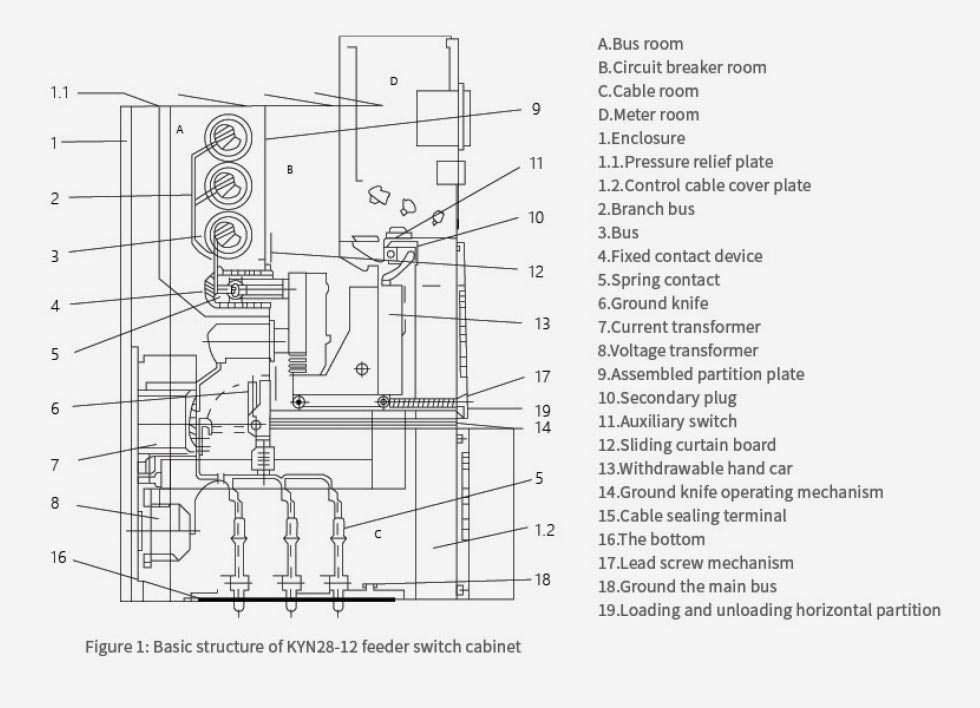

கட்டமைப்பு மற்றும் வடிவமைப்பு அம்சங்கள்

Kyn28 ஸ்விட்ச்கியர் 11kV உறை உயர்தர கால்வனேற்றப்பட்ட/குளிர்-உருட்டப்பட்ட மாடுலர் போல்ட் கட்டமைப்பை ஏற்றுக்கொள்கிறது. எஃகு தகடு, உலோக பகிர்வுகள் மூலம் ஐந்து சுயாதீன தரையிறங்கும் பெட்டிகளாக பிரிக்கப்பட்டுள்ளது, திறம்பட தவறு தடுக்கிறது பரப்புதல்.

1. சர்க்யூட் பிரேக்கர் கம்பார்ட்மென்ட்: மெக்கானிக்கல் கொண்ட நீக்கக்கூடிய வெற்றிட சர்க்யூட் பிரேக்கர் டிராலி பொருத்தப்பட்டுள்ளது ஒன்றோடொன்று இணைக்கும்
2. பஸ்பார் கம்பார்ட்மென்ட்: பிரதான பஸ்பார்கள் மற்றும் கிளை பஸ்பார்களை நிறுவுகிறது, சுயாதீனமாக தனிமைப்படுத்தப்பட்டுள்ளது.
3. கேபிள் கம்பார்ட்மென்ட்: மின்மாற்றிகள், தரையிறங்கும் சுவிட்சுகள், சர்ஜ் அரெஸ்டர்கள் போன்றவற்றைக் கொண்ட கேபிள் இணைப்புகளுக்குப் பயன்படுத்தப்படுகிறது.
4. கட்டுப்பாட்டு கருவி பெட்டி: ரிலேக்கள், கருவிகள், பாதுகாப்பு சாதனங்கள் மற்றும் இரண்டாம் நிலை சுற்றுகளை நிறுவுகிறது.
5. பிரஷர் ரிலீஃப் சேனல்: மேலே அழுத்த நிவாரண சாதனம் பொருத்தப்பட்டு, வில் அழுத்தத்தை பாதுகாப்பாக வெளியிட அனுமதிக்கிறது தவறு ஏற்பட்டால்.

முக்கிய நன்மைகள்

1. நீக்கக்கூடிய கை வண்டி வடிவமைப்பு: சர்க்யூட் பிரேக்கர் மற்றும் PT கைவண்டிகள் ஒன்றுக்கொன்று மாற்றக்கூடியவை, விரைவான பராமரிப்புக்கு அனுமதிக்கிறது மற்றும் முழு பஸ்பார் பகுதியையும் குறைக்காமல் மாற்றுதல்.
2. விரிவான ஐந்து-பாதுகாப்பு இன்டர்லாக்கிங்: தற்செயலான சர்க்யூட் பிரேக்கர் திறப்பதை/மூடுவதைத் தடுக்கிறது, தடுக்கிறது சுமையின் கீழ் கைவண்டியை தள்ளுதல்/இழுத்தல், ஆற்றலுடன் இருக்கும் போது கிரவுண்டிங் சுவிட்சை மூடுவதைத் தடுக்கிறது, ஆற்றலைத் தடுக்கிறது கிரவுண்டிங் சுவிட்ச் மூடப்படும் போது, மற்றும் ஆற்றல்மிக்க பெட்டிகளில் தற்செயலாக நுழைவதைத் தடுக்கிறது.
3. சிறிய அமைப்பு: முன் எதிர்கொள்ளும் செயல்பாடு மற்றும் பராமரிப்பு, நிறுவல் இடத்தை சேமிப்பது.
4. உயர் சுற்றுச்சூழல் தகவமைப்பு: உள்ளமைக்கப்பட்ட ஒடுக்க ஹீட்டர், ஈரப்பதமான சூழலுக்கு ஏற்றது.

முக்கிய பயன்பாட்டு வகைகள்:

1. உள்வரும் வரி அமைச்சரவை (பவர் பெறும்)
2. அவுட்கோயிங் லைன் கேபினட் (ஃபீடர்கள்/மோட்டார்களுக்கு மின்சாரத்தை விநியோகித்தல்)
3. மின்னழுத்த மின்மாற்றி மற்றும் மின்னழுத்த அளவீட்டு அமைச்சரவை
4. அளவீட்டு அமைச்சரவை (ஆற்றல் மீட்டருடன்)
5. பஸ்பார் பிரிவு அமைச்சரவை
6. தனிமைப்படுத்தல் அமைச்சரவை

சுற்றுச்சூழல் நிலைமைகள்

- சுற்றுப்புற வெப்பநிலை: -15℃ ~ +40℃
- தினசரி சராசரி ஈரப்பதம் ≤95%, மாதாந்திர சராசரி ≤90%
- வெடிக்கும், அரிக்கும் வாயுக்கள் அல்லது கடத்தும் தூசி இல்லை, கடுமையான அதிர்வு இல்லை
- உட்புற நிறுவல் மட்டுமே

முக்கிய தொழில்நுட்ப அளவுருக்கள்

உண்மையான விண்ணப்ப வழக்கு

நகர்ப்புற வணிக வளாக மின் விநியோக திட்டம். 50-அடுக்கு வணிக வளாகம் (அலுவலகம் + வணிகம் + பொழுதுபோக்கு) கிழக்கு சீனாவில் 18 Usune Kyn28 ஸ்விட்ச்கியர் 11kV அலகுகள், உள்வரும் கோடுகள், வெளிச்செல்லும் கோடுகள், PTகள், அளவீடு, பிரிவு அலமாரிகள், மற்றும் தனிமைப்படுத்தப்பட்ட அலமாரிகள், இரட்டை பஸ்பார்கள் மூலம் தேவையற்ற மின்சாரம்.

இரண்டு வருட செயல்பாட்டிற்குப் பிறகு, திட்டமிடப்படாத மின்வெட்டு இல்லாமல் 99.98% மின் விநியோக நம்பகத்தன்மையை அடைந்தது. தி சுவிட்ச் கியரை விரைவாக மாற்றலாம், பராமரிப்பு நேரத்தை கணிசமாகக் குறைக்கிறது. சிறிய அமைச்சரவை இடத்தை சேமிக்கிறது விநியோக அறை, மற்றும் ஒரு ஒடுக்க ஹீட்டர் ஈரப்பதமான சூழலில் நிலையான செயல்பாட்டை உறுதி செய்கிறது.

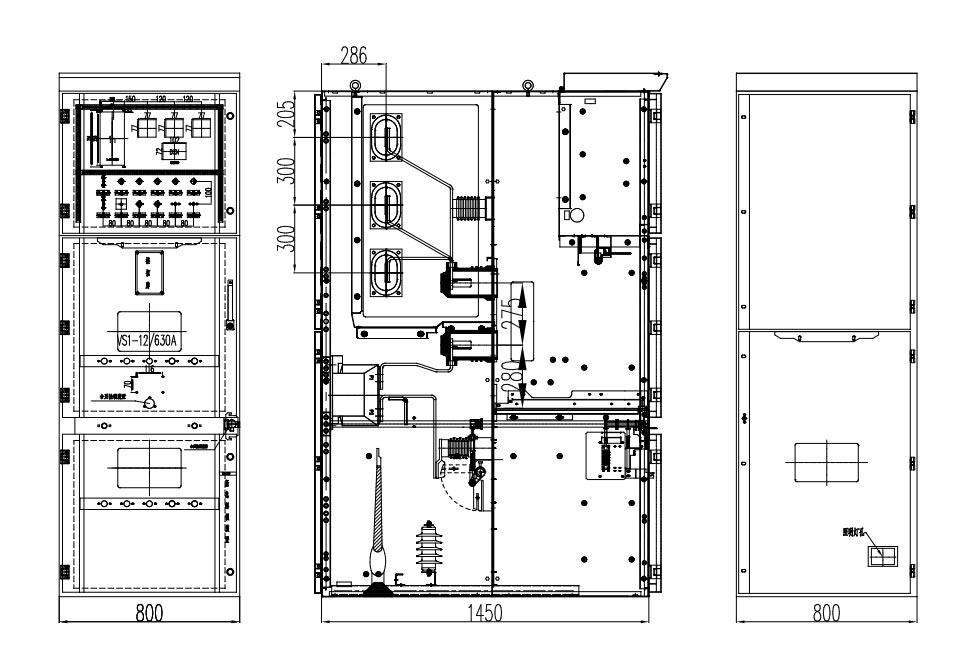

தயாரிப்பு வெளிப்புற பரிமாணம்

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: Usune KYN28 11kV மற்றும் பாரம்பரிய நிலையான சுவிட்ச் கியர் இடையே உள்ள முக்கிய வேறுபாடுகள் என்ன?

ப: முக்கிய வேறுபாடு திரும்பப் பெறக்கூடிய சுவிட்ச் கியர் அமைப்பு. சர்க்யூட் பிரேக்கர்களை சுயாதீனமாக திரும்பப் பெறலாம் மற்றும் ஒன்றுக்கொன்று மாற்றப்பட்டது, பராமரிப்பின் போது முழுமையான மின் தடையின் தேவையை நீக்குகிறது. இதன் விளைவாக அதிக பாதுகாப்பு மற்றும் பராமரிப்பு திறன், மற்றும் சுயாதீன பெட்டியானது தவறு வரம்பை திறம்பட கட்டுப்படுத்துகிறது.

Q2: Kyn28 ஸ்விட்ச்கியர் 11kV அதிக உயரத்தில் அல்லது குறிப்பாக ஈரப்பதமான சூழலில் பயன்படுத்த முடியுமா?

ப: ஆம். ஒரு தொழில்முறை உற்பத்தியாளர் என்ற முறையில், Usune உயர்-உயரத்தை குறைக்கும் வடிவமைப்பு, மேம்படுத்தப்பட்ட காப்பு மற்றும் வழங்குகிறது அரிப்பு பாதுகாப்பு, மற்றும் ஈரப்பதமான சூழலில் நம்பகமான செயல்பாட்டை உறுதிப்படுத்த ஒரு உள்ளமைக்கப்பட்ட ஹீட்டர்.

Q3: தயாரிப்பு உத்தரவாதம் மற்றும் விற்பனைக்குப் பிந்தைய சேவை பற்றி என்ன?

ப: முழு இயந்திரமும் 12 மாத உத்தரவாதத்துடன் வருகிறது, இது ஒரு உலகளாவிய தொழில்நுட்பக் குழுவானது 24 மணிநேரமும் வேகமாகவும் பதிலளிக்கும் முக்கிய பகுதிகளில் ஆன்-சைட் சேவை கிடைக்கும். நாங்கள் நீண்ட கால பராமரிப்பு மற்றும் தொழில்நுட்ப பயிற்சியையும் வழங்குகிறோம்.
