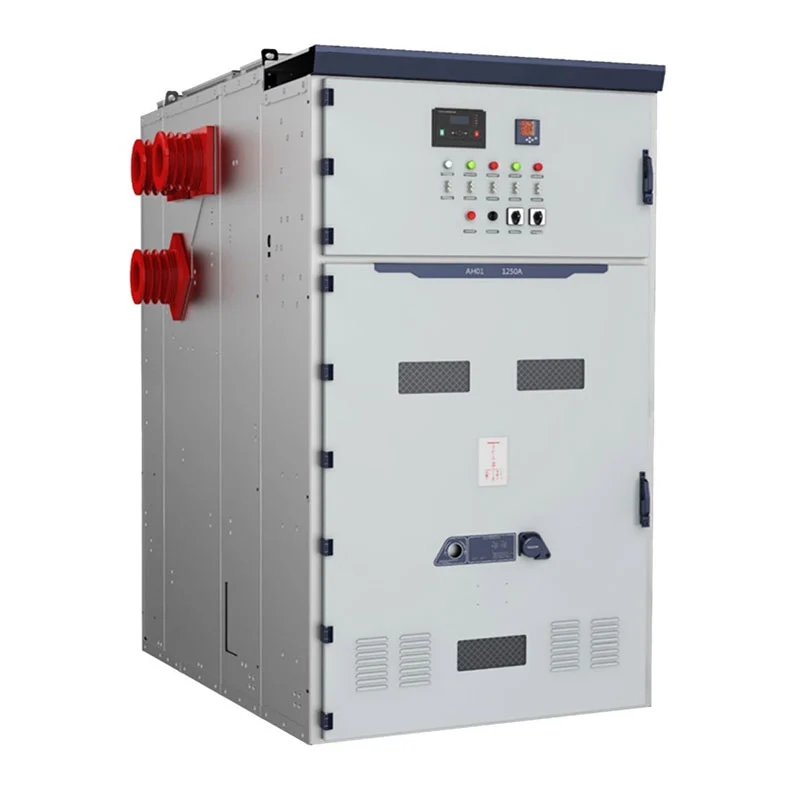

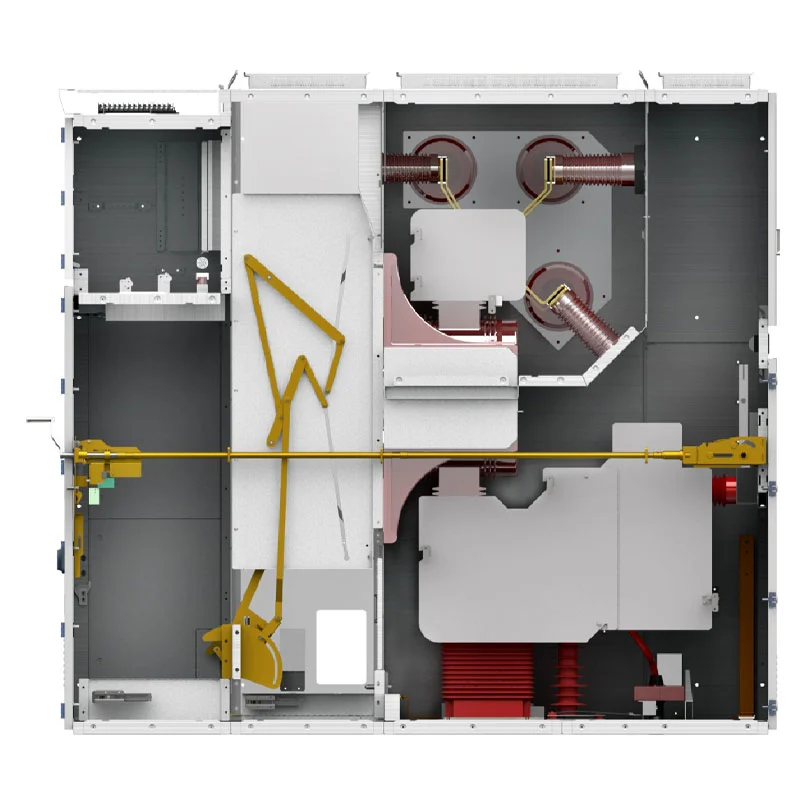

KYN61-40.5 33kV இன்டோர் VCB ஸ்விட்ச்கியர் பேனல், முதன்மை மற்றும் இரண்டாம் நிலை சுற்றுகளை பிரிக்க உலோக-உறையப்பட்ட கட்டமைப்பைப் பயன்படுத்துகிறது, முக்கிய பாதை VCB, பஸ் இணைப்புகள், கேபிள் நிறுத்த மண்டலம் மற்றும் தரையிறங்கும் கூறுகளை உள்ளடக்கியது. இந்த அணுகுமுறை ஒரு பொதுவான அமைச்சரவை டெம்ப்ளேட்டைக் காட்டிலும் உண்மையான மின் நெட்வொர்க்கை பிரதிபலிக்க வரிசையை அனுமதிக்கிறது. செயல்பாட்டு பெட்டிகள் தெளிவாக வரையப்பட்டுள்ளன-பிரேக்கர் சேம்பர், பஸ்பார் விரிகுடா, கேபிள் வால்ட் மற்றும் இன்ஸ்ட்ரூமென்டேஷன் பிரிவு-பொறியாளர்கள் நிறுவல், வயரிங், ஆணையிடுதல் மற்றும் துல்லியமாக பராமரிக்க அனுமதிக்கிறது. சர்க்யூட் ஏற்பாடுகள் உள்வரும் ஊட்டங்கள் (பஸ்ஸுக்கு அப்ஸ்ட்ரீம் மின்சாரம் பெறுதல்), வெளிச்செல்லும் ஃபீடர்கள் (மின்மாற்றிகள், மோட்டார்கள் அல்லது செயல்முறை சுமைகளை வழங்குதல்), PT அடிப்படையிலான மின்னழுத்த கண்காணிப்பு, இயக்க நெகிழ்வுத்தன்மைக்காக பஸ் பிரித்தல் மற்றும் ஆற்றல் கண்காணிப்புக்கான பிரத்யேக அளவீடு.
KYN61-40.5 33kV இன்டோர் VCB ஸ்விட்ச்கியர் பேனல், முதன்மை மற்றும் இரண்டாம் நிலை சுற்றுகளை பிரிக்க உலோக-உறையப்பட்ட கட்டமைப்பைப் பயன்படுத்துகிறது, முக்கிய பாதை VCB, பஸ் இணைப்புகள், கேபிள் நிறுத்த மண்டலம் மற்றும் தரையிறங்கும் கூறுகளை உள்ளடக்கியது. இந்த அணுகுமுறை ஒரு பொதுவான அமைச்சரவை டெம்ப்ளேட்டைக் காட்டிலும் உண்மையான மின் நெட்வொர்க்கை பிரதிபலிக்க வரிசையை அனுமதிக்கிறது. செயல்பாட்டு பெட்டிகள் தெளிவாக வரையப்பட்டுள்ளன-பிரேக்கர் சேம்பர், பஸ்பார் விரிகுடா, கேபிள் வால்ட் மற்றும் இன்ஸ்ட்ரூமென்டேஷன் பிரிவு-பொறியாளர்கள் நிறுவல், வயரிங், ஆணையிடுதல் மற்றும் துல்லியமாக பராமரிக்க அனுமதிக்கிறது. சர்க்யூட் ஏற்பாடுகள் உள்வரும் ஊட்டங்கள் (பஸ்ஸுக்கு அப்ஸ்ட்ரீம் மின்சாரம் பெறுதல்), வெளிச்செல்லும் ஃபீடர்கள் (மின்மாற்றிகள், மோட்டார்கள் அல்லது செயல்முறை சுமைகளை வழங்குதல்), PT அடிப்படையிலான மின்னழுத்த கண்காணிப்பு, இயக்க நெகிழ்வுத்தன்மைக்காக பஸ் பிரித்தல் மற்றும் ஆற்றல் கண்காணிப்புக்கான பிரத்யேக அளவீடு.
தவறான பிரேக்கர் செயல்பாடு, திரும்பப் பெறக்கூடிய உறுப்புகளின் ஆன்-லோட் இயக்கம், லைவ் கன்டக்டர்கள் மூலம் எர்த் செய்தல், எர்த் ஸ்விட்ச் மூடியதால் சக்தியூட்டுதல் மற்றும் நேரலை மண்டலங்களுக்குள் கவனக்குறைவாக நுழைதல் போன்றவற்றைத் தடுக்கும் ஐந்து-ஆதார நெறிமுறையை உள்ளடக்கிய, சரியான இயக்க வரிசைகளைச் செயல்படுத்தும் மெக்கானிக்கல் இன்டர்லாக் சிஸ்டம் மூலம் பாதுகாப்பு உட்பொதிக்கப்பட்டுள்ளது. கூடுதலாக, பிரிவுகளுக்கு இடையே உள்ள உலோகத் தடைகள் உள் அமைப்பை ஒழுங்கமைக்கின்றன, மேலும் மேல்-ஏற்றப்பட்ட அழுத்த நிவாரண சேனல் பாதுகாப்பாக உள் தவறு ஆற்றலை வெளியேற்றுகிறது. வெற்றிட பிரேக்கர் முதன்மை மாறுதல் மற்றும் வில்-தணித்தல் ஆகியவற்றை வழங்குகிறது, அதே நேரத்தில் தொடர்புடைய ரிலே மற்றும் கட்டுப்பாட்டு தொகுப்பை வாடிக்கையாளரின் பாதுகாப்புத் தத்துவத்திற்குத் தனிப்பயனாக்கலாம், அனைத்து கூறுகளும்-அப்ஸ்ட்ரீம் மூலங்களிலிருந்து கேபிள்கள் மற்றும் மின்மாற்றிகள் வரை-கணக்கிடப்பட்ட தவறு சூழ்நிலைகளின் கீழ் இணைந்து செயல்படுவதை உறுதி செய்கிறது.
KYN61-40.5 33kV இன்டோர் VCB ஸ்விட்ச்கியர் பேனலைச் சுற்றிக் கட்டப்பட்ட இந்த பல்துறை இயங்குதளமானது, பல்வேறு துறைகளில் பயன்பாட்டைக் கண்டறிகிறது: மின் உட்கொள்ளல், மின்மாற்றி டை-இன்கள், ஃபீடர் அனுப்புதல் மற்றும் அளவீடு ஆகியவற்றிற்கு இதைப் பயன்படுத்தும் உட்புற துணை மின்நிலையங்கள்; மின் உற்பத்தி நிலையங்கள் நடுத்தர மின்னழுத்த துணை நெட்வொர்க்குகள் மற்றும் ஜெனரேட்டர்-இணைக்கப்பட்ட அமைப்புகள்; மோட்டார்கள், கம்ப்ரசர்கள் மற்றும் உற்பத்தி வரிகளை இயக்கும் பெரிய தொழில்துறை தளங்கள்; காற்றோட்டம் மற்றும் பம்பிங் போன்ற கனரக விநியோகிக்கப்பட்ட சுமைகளை நிர்வகிக்கும் சுரங்க நடவடிக்கைகள்; மற்றும் பல கட்டிடங்கள் மற்றும் உபகரணக் குழுக்களில் ஒத்திசைக்கப்பட்ட விநியோகம் தேவைப்படும் சிறப்பு உள்கட்டமைப்பு. அங்கீகரிக்கப்பட்ட ஒற்றை வரி வரைபடம் மற்றும் தளம் சார்ந்த கோரிக்கைகளுடன் இயற்பியல் வரிசையை சீரமைப்பதன் மூலம், சிக்கலான உயர் மின்னழுத்த விநியோக சவால்களுக்கு உசுனே ஒரு வலுவான, பாதுகாப்பு-இணக்கமான தீர்வை வழங்குகிறது.
Usune நடுத்தர மின்னழுத்த சுவிட்ச் கியர் பயன்பாடுகளுக்கான திட்டக் குறிப்பாகச் செயல்படுவது, Cas-space Rocket Launch Project ஆகும்.
சிறப்பு உள்கட்டமைப்பு ஒரு ராக்கெட் ஏவுதல் வசதிக்கு மையமாக உள்ளது, அங்கு ஏராளமான மின் சுமைகள் தனித்தனி செயல்பாட்டு பகுதிகளில் சிதறடிக்கப்படுகின்றன. மின் விநியோக அமைப்பு அதன் விளைவாக ஒருங்கிணைந்த உள்வரும் சுற்றுகள், ஊட்டி பாதுகாப்பு, மின் தனிமைப்படுத்தல், அளவீடு மற்றும் கட்டுப்பாடு ஆகியவற்றை வழங்க வேண்டும்.
இந்தத் திட்டத்திற்குள், சுவிட்ச் கியர் தளத்தின் நடுத்தர மின்னழுத்த மின் விநியோக ஏற்பாட்டின் ஒரு பகுதியாக அமைந்தது. பரந்த உள்கட்டமைப்புடன் ஒருங்கிணைப்பு என்பது மின் சாதனங்களுக்கான திட்டத் தேவையாக இருந்தது, இது ஒரு சுயாதீன அமைச்சரவை நிறுவலாகக் கையாளப்படக்கூடாது.
KYN61-40.5 33kV இன்டோர் VCB ஸ்விட்ச்கியர் பேனல் உட்பட - நடுத்தர மின்னழுத்த விநியோக உபகரணங்களை வழங்குவதில் Usune இன் அனுபவம் குறிப்பிட்ட மின் அமைப்பு தேவைகளுடன் கூடிய சிறப்பு பொறியியல் திட்டங்களுக்கு இந்த பயன்பாட்டில் பிரதிபலிக்கிறது.
| பொருள் | விவரக்குறிப்பு |
| தொடர் | KYN61 |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50Hz / 60Hz |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| மதிப்பிடப்பட்ட ஷார்ட் சர்க்யூட் பிரேக்கிங் கரண்ட் | 25kA, 31.5kA, 40kA, 50kA |
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும் | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| பாதுகாப்பு பட்டம் | IP4X வெளிப்புற உறை / IP2X உள் பெட்டிகள் |
| சுற்றுப்புற வெப்பநிலை | -15°C முதல் +40°C வரை |
| உறவினர் ஈரப்பதம் | தினசரி சராசரி ≤95%; மாத சராசரி ≤90% |
| உயரம் | ≤1000மீ |
| நிறுவல் | உட்புறம் |
| அமைப்பு | மூன்று கட்ட ஏசி |
உண்மையான திட்ட மின்னழுத்தம், மின்னோட்டம், தவறு நிலை, ஆகியவற்றின் படி இறுதி மின் கட்டமைப்பு உறுதிப்படுத்தப்பட வேண்டும். காப்பு தேவைகள், பாதுகாப்பு திட்டம் மற்றும் நிறுவல் நிலைமைகள்.
33kV-வகுப்பு சுவிட்ச் கியருக்கு, கொள்முதல் முழு மின்சார அமைப்பையும் உள்ளடக்கியதாக இருக்க வேண்டும், கேபினட் எண்ணிக்கை மட்டும் அல்ல - மின்னழுத்த மதிப்பீடு, சுமை மின்னோட்டம், ஷார்ட்-சர்க்யூட் நிலை, ஃபீடர் அளவு, மின்மாற்றி திறன், கேபிள் ஏற்பாடு, பாதுகாப்பு மற்றும் அளவீட்டுத் தேவைகளை உறுதிப்படுத்தவும். கேபினட் செயல்பாடுகள் (உள்வரும், வெளிச்செல்லும், பிடி, மீட்டரிங், பஸ் செக்ஷனலைசர், தனிமைப்படுத்தல்) ஒற்றை வரி வரைபடத்தின்படி இணைக்கப்படுகின்றன, மின்மாற்றிகள், கேபிள்கள், பாதுகாப்பு சாதனங்கள் மற்றும் கீழ்நிலை சுமைகளுடன் பொருந்தாதவற்றைத் தவிர்க்கிறது. ஒரு பொதுவான வரிசையில் உள்வரும் அமைச்சரவை, மின்மாற்றிகள் அல்லது பெரிய சுமைகளுக்கான வெளிச்செல்லும் பெட்டிகள் மற்றும் PT/மீட்டரிங் கேபினட்கள் ஆகியவை அடங்கும்; ஒற்றை துணை நிலையங்கள் மற்றும் பெரிய மல்டி கேபினட் அமைப்புகளுக்கு ஏற்றவாறு இரட்டை மூலங்கள் அல்லது பிரிக்கப்பட்ட பேருந்துப் பிரிவுகளுக்குப் பேருந்துப் பிரிவைச் சேர்க்கலாம்.

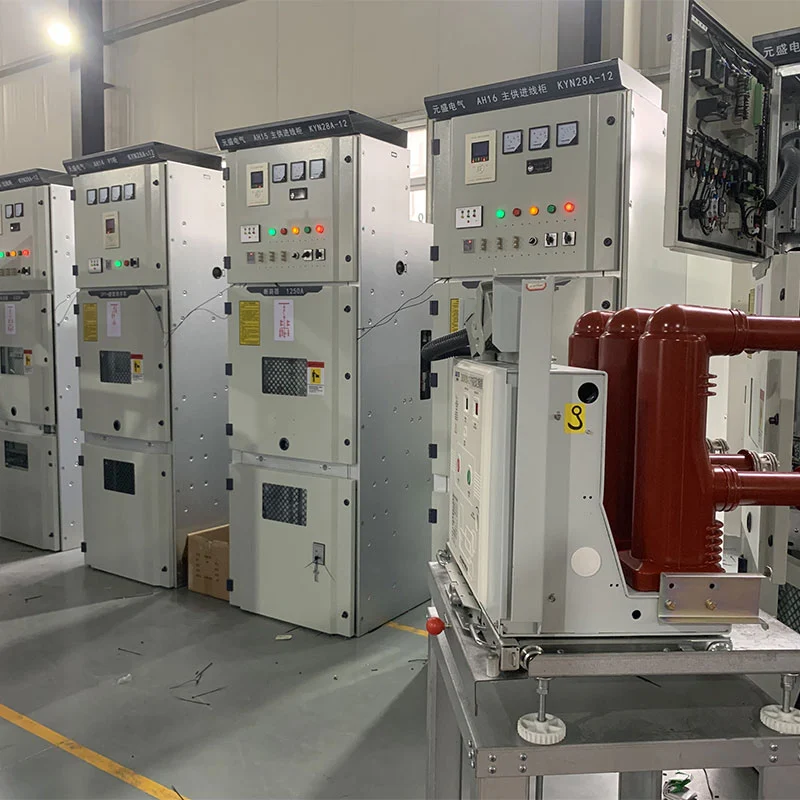

விநியோகத்திற்கு முன், சுவிட்ச் கியர் அசெம்பிளி, முதன்மை இணைப்புகள், இரண்டாம் நிலை வயரிங், மெக்கானிக்கல் செயல்பாடு மற்றும் திரும்பப்பெறக்கூடிய மெக்கானிசம், பிரேக்கர் ஆபரேஷன், இன்டர்லாக்கிங், கிரவுண்டிங் மற்றும் கேபினட் கட்டுமானம் உள்ளிட்ட மின் செயல்பாடுகளுக்கு பரிசோதிக்கப்படுகிறது. ஏற்றுமதிக்கு முன் சரிபார்ப்பிற்கான ஆய்வுப் பதிவுகள் மற்றும் சோதனை ஆவணங்களை Usune வழங்குகிறது. அதன் ஆரம்ப மதிப்பீட்டிற்கு அப்பால், நடுத்தர மின்னழுத்த சுவிட்ச் கியர் ஒழுங்கமைக்கப்பட்ட செயல்பாடு, திட்டமிடப்பட்ட பராமரிப்பு, எதிர்கால சுற்று மேலாண்மை மற்றும் நிலையான பிணைய ஒருங்கிணைப்பு ஆகியவற்றை ஆதரிக்க வேண்டும். KYN61-40.5 33kV இன்டோர் VCB ஸ்விட்ச்கியர் பேனலின் பிரிவுபடுத்தப்பட்ட கட்டுமானமானது முதன்மை மற்றும் இரண்டாம் நிலை உபகரண அமைப்பை வரையறுக்கிறது, அதே சமயம் அதன் திரும்பப்பெறக்கூடிய பிரேக்கர் வடிவமைப்பு ஸ்விட்ச் யூனிட்டை சேவைக்காக நகர்த்த அனுமதிக்கிறது-நீண்ட கால பராமரிப்பை எளிதாக்குகிறது.
வழங்கப்பட்ட விவரக்குறிப்பில் 3.6kV, 7.2kV, 12kV, 24kV மற்றும் 36kV உள்ளமைவுகள் உள்ளன. உண்மையான மதிப்பிடப்பட்ட மின்னழுத்தம் வாடிக்கையாளரின் சக்தி அமைப்பின் படி உறுதிப்படுத்தப்பட வேண்டும்.
வழங்கப்பட்ட விவரக்குறிப்பு 36kV மதிப்பிடப்பட்ட உள்ளமைவை பட்டியலிடுகிறது, இது 33kV-வகுப்பு அமைப்புகளுக்குக் கருதப்படலாம். உண்மையான கணினி தேவைகள், காப்பு நிலை மற்றும் பொருந்தக்கூடிய தரநிலைகளை உறுதிப்படுத்துதல்.
இது நடுத்தர மின்னழுத்த சக்தி பெறுதல், விநியோகம், மாறுதல், பாதுகாப்பு, அளவீடு மற்றும் கட்டுப்பாடு ஆகியவற்றிற்கு பயன்படுத்தப்படுகிறது உட்புற மூன்று-கட்ட ஏசி ஆற்றல் அமைப்புகள்.
வழங்கப்பட்ட கட்டமைப்புகள் 630A முதல் 3150A வரை இருக்கும். அதிகபட்ச மதிப்பின்படி சரியான மதிப்பீட்டைத் தேர்ந்தெடுக்க வேண்டும் தொடர்ச்சியான சுமை மற்றும் திட்ட வடிவமைப்பு.
கிடைக்கக்கூடிய மதிப்பீடுகளில் 25kA, 31.5kA, 40kA மற்றும் 50kA ஆகியவை அடங்கும், கணக்கிடப்பட்ட பிழையால் தீர்மானிக்கப்படும் பொருந்தக்கூடிய மதிப்பு மின் அமைப்பின் நிலை.
ஆம். Usune இன்கமிங், அவுட்கோயிங், பிடி, மீட்டரிங், பஸ் செக்சனலைசர் மற்றும் தனிமைப்படுத்தும் செயல்பாடுகளை இதன்படி கட்டமைக்க முடியும். வாடிக்கையாளரின் ஒற்றை வரி வரைபடம் மற்றும் தொழில்நுட்ப தேவைகள்.
உசுனே ISO 9001, ISO 14001 மற்றும் ISO 45001 மேலாண்மை அமைப்புகளின் கீழ் செயல்படுகிறது. தயாரிப்புகள் அதன்படி வடிவமைக்கப்பட்டுள்ளன பொருந்தக்கூடிய IEC மற்றும் GB தரநிலைகள், பொருந்தக்கூடிய கட்டமைப்புகளுக்கு CE சான்றிதழுடன் கிடைக்கும்.
ஆம். உசுனே தொழில்நுட்ப விவரக்குறிப்புகள், சோதனை அறிக்கைகள், வரைபடங்கள் மற்றும் பிற திட்ட ஆவணங்களை வழங்க முடியும் வாடிக்கையாளர் மற்றும் பொறியியல் தேவைகள்.
நிலையான கட்டமைப்பு உட்புற நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது. அதிக உயரம், உயரம் போன்ற சிறப்பு நிலைமைகள் ஆர்டர் செய்வதற்கு முன் ஈரப்பதம் அல்லது அசாதாரண சுற்றுச்சூழல் நிலைமைகள் உறுதிப்படுத்தப்பட வேண்டும்.
