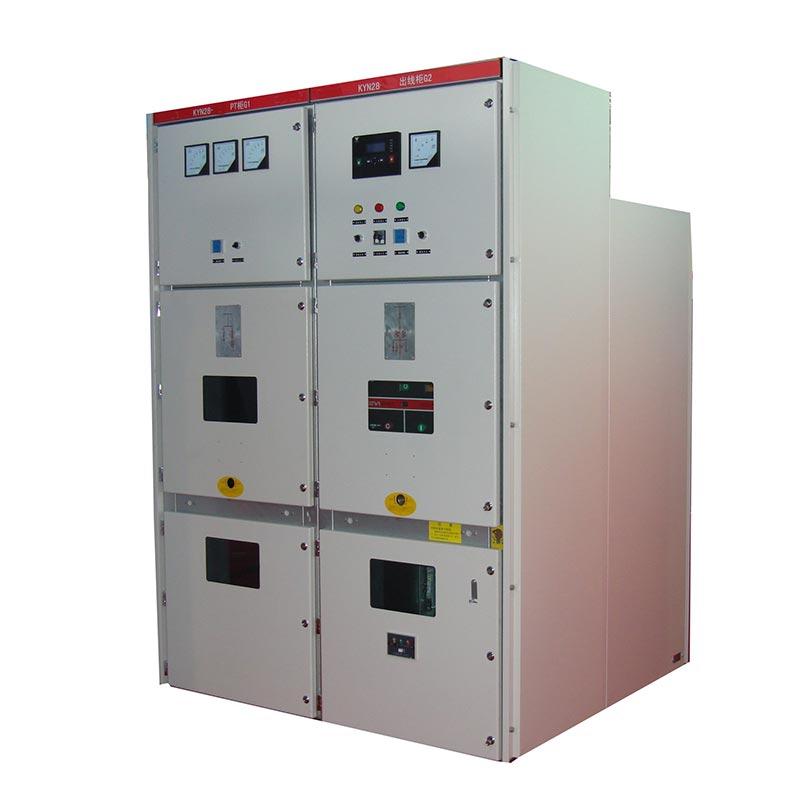

Kyn28 சுவிட்ச்கியர் 20kv

Usune Kyn28 ஸ்விட்ச்கியர் 20kV என்பது உட்புற மூன்று-கட்ட AC மெட்டல்-மூடப்பட்ட சுவிட்ச் கியர் ஆகும், இது முதன்மையாக 24kV சக்தியில் பயன்படுத்தப்படுகிறது. அமைப்புகள், மின் ஆற்றலின் வரவேற்பு, விநியோகம், கட்டுப்பாடு, பாதுகாப்பு மற்றும் கண்காணிப்பை செயல்படுத்துகிறது.

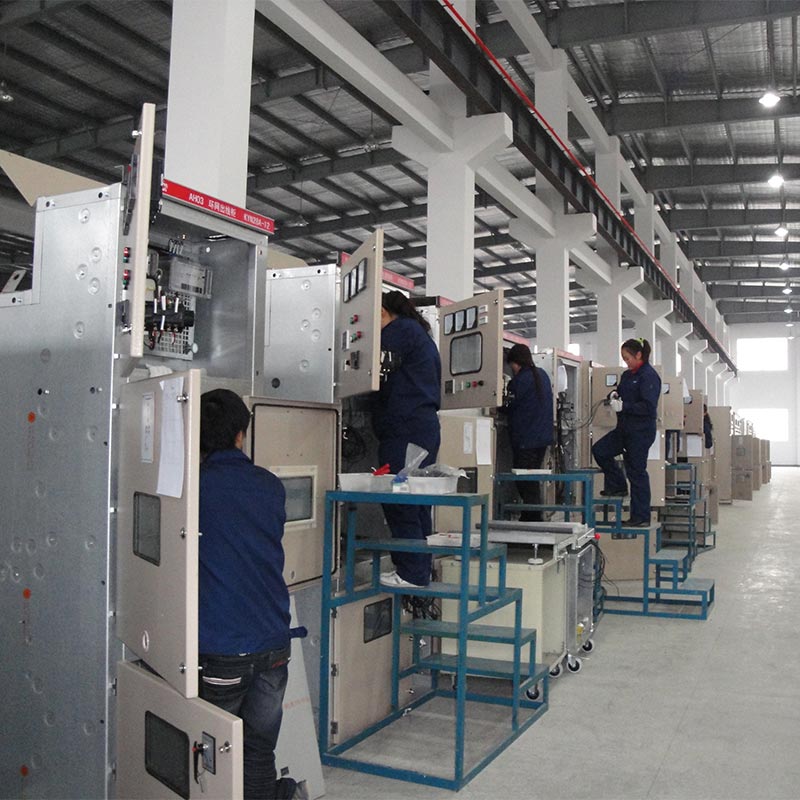

தயாரிப்பு IP4X பாதுகாப்பு மதிப்பீட்டில் (கேபினெட்) காற்று காப்பு + வெப்ப-சுருக்கக்கூடிய/எபோக்சி பூச்சு காப்பு பயன்படுத்துகிறது. அதன் கச்சிதமான அமைப்பு மற்றும் உயர் காப்பு நிலை பல்வேறு உட்புற மின் விநியோக காட்சிகளுக்கு ஏற்றதாக அமைகிறது. என ஏ ஒரு தொழில்முறை சீன உற்பத்தியாளரால் தயாரிக்கப்பட்ட நடுத்தர மின்னழுத்த மின் விநியோக தீர்வு, இந்த தயாரிப்பு, அதனுடன் நிலையான செயல்திறன் மற்றும் தரப்படுத்தப்பட்ட வடிவமைப்பு, உலகளாவிய வாடிக்கையாளர்களுக்கு நம்பகமான உயர்தர சப்ளையர் தேர்வாக மாறியுள்ளது. அனைத்து முக்கிய உற்பத்தியும் எங்கள் சொந்த தொழிற்சாலையில் முடிக்கப்படுகிறது.

குறைந்த மின்னழுத்த சுவிட்ச் கியர்

நடுத்தர மின்னழுத்த சுவிட்ச் கியர்

முக்கிய தொழில்நுட்ப அளவுருக்கள்

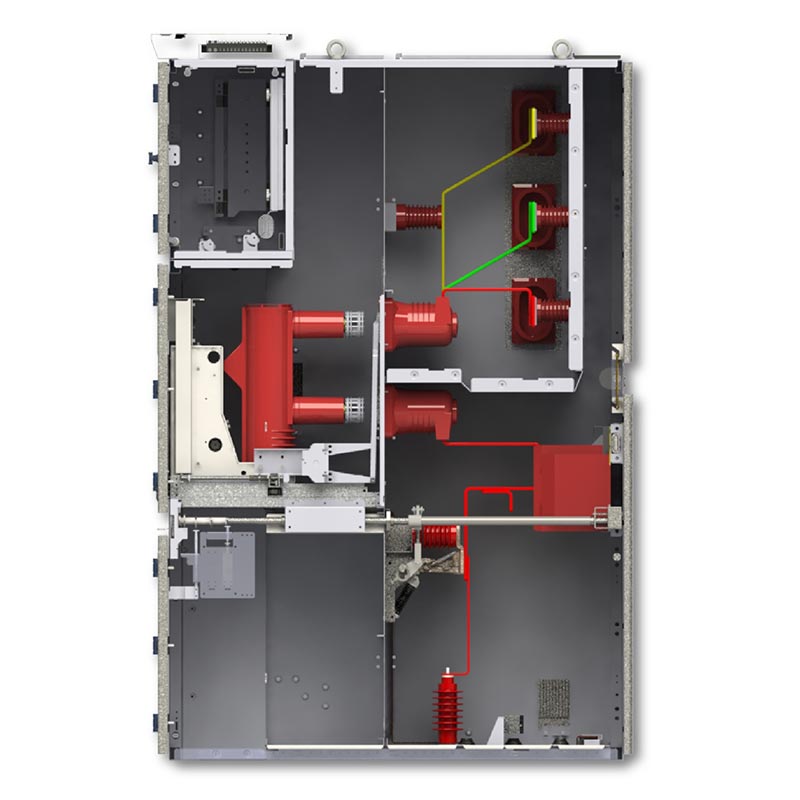

கேபினட் கம்பார்ட்மென்ட் அமைப்பு

1. சர்க்யூட் பிரேக்கர் கம்பார்ட்மெண்ட்: VS1/ZN63/VD4 வகை வெற்றிட சர்க்யூட் பிரேக்கர் டிராலிகளை நிறுவுகிறது.
2. பஸ்பார் பெட்டி: பிரதான பஸ்பார்கள், கிளை பஸ்பார்கள் மற்றும் இன்சுலேட்டர்களை ஏற்பாடு செய்கிறது.
3. கேபிள் கம்பார்ட்மென்ட்: CTகள், PTகள், கிரவுண்டிங் சுவிட்சுகள், கேபிள் டெர்மினல்கள் போன்றவை பொருத்தப்பட்டுள்ளன.
4. கட்டுப்பாட்டு கருவி பெட்டி: ரிலேக்கள், பாதுகாப்பு சாதனங்கள், கருவிகள் மற்றும் இரண்டாம் நிலை சுற்றுகளை நிறுவுகிறது.
5. பிரஷர் ரிலீஃப் சேனல்: செயல்பாட்டு பாதுகாப்பை மேம்படுத்த மேலே ஒரு வில் நிவாரண சாதனம் பொருத்தப்பட்டுள்ளது.

முக்கிய தயாரிப்பு அம்சங்கள்

1. தவறு பரவுதல் மற்றும் பரஸ்பர குறுக்கீடுகளை தடுக்க அனைத்து உலோக தனிமைப்படுத்தல் அமைப்பு.
2. தற்செயலான திறப்பு, மூடுதல் அல்லது ஆற்றலுக்குள் நுழைவதைத் தடுக்க ஐந்து-தடுப்பு மெக்கானிக்கல் இன்டர்லாக்கிங்கை முடிக்கவும் பெட்டிகள்.
3. மையத்தில் பொருத்தப்பட்ட நீக்கக்கூடிய தள்ளுவண்டி, முன் பக்க செயல்பாடு மற்றும் பராமரிப்புக்கு அனுமதிக்கிறது, பழுதுபார்ப்புகளை எளிதாக்குகிறது.
4. Kyn28 ஸ்விட்ச்கியர் 20kV உயர் காப்பு நிலை, வலுவான தவறு எதிர்ப்பு, சிறிய அமைப்பு மற்றும் பொருத்தமானது பல்வேறு மின் விநியோக திட்டங்கள்.
5. நிலையான மற்றும் நம்பகமான தரத்துடன் சர்வதேச மற்றும் தேசிய தரங்களை சந்திக்கிறது.

நிஜ உலக விண்ணப்ப வழக்கு

ஒரு தொழில்துறை பூங்காவில் ஒரு மின் விநியோக நிலையம் திட்டம். ஒரு முக்கிய மாகாண தொழில் பூங்கா பலவற்றை உள்ளடக்கியது தொழிற்சாலை கட்டிடங்கள், அலுவலக கட்டிடங்கள் மற்றும் துணை மின் வசதிகள், மிக அதிக நம்பகத்தன்மை தேவை மற்றும் மின்சார விநியோகத்தில் பாதுகாப்பு. திட்டமானது 16 Usune Kyn28 ஸ்விட்ச்கியர் 20kV அலகுகளைத் தேர்ந்தெடுத்தது, 1250A மின்னோட்டம் மற்றும் 31.5kA இன் ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம்.

பணியமர்த்தப்பட்டதிலிருந்து இரண்டு ஆண்டுகளுக்கும் மேலாக, சாதனம் நிலையானதாக இயங்குகிறது, குறுகிய-சுற்றுப் பிழைகளை விரைவாக நீக்குகிறது எந்த பாதுகாப்பு சம்பவங்களும் இல்லாமல். முன் பொருத்தப்பட்ட பராமரிப்பு அமைப்பு பராமரிப்பு சிரமத்தை கணிசமாக குறைக்கிறது மற்றும் வேலையில்லா நேரம், பூங்காவின் செயல்பாடுகள் மற்றும் பராமரிப்புத் துறையிலிருந்து அதிக பாராட்டுகளைப் பெற்றது.

தயாரிப்பு வெளிப்புற பரிமாணம்

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: KYN28-24 சுவிட்ச் கியருக்கு என்ன மின்னழுத்த நிலைகள் பொருந்தும்?

A1: இந்த தயாரிப்பு 24kV மதிப்பிடப்பட்ட மின்னழுத்தத்தைக் கொண்டுள்ளது மற்றும் 50/60Hz மூன்று-கட்ட ஏசி பவர் அமைப்புகளுடன் இணக்கமானது 3.6～12kV மற்றும் 24kV அளவுகள்.

Q2: சுவிட்ச் கியருடன் எந்த வகையான வெற்றிட சர்க்யூட் பிரேக்கரைப் பயன்படுத்த வேண்டும்?

A2: நிலையான கட்டமைப்பு VS1 (ZN63) வகை வெற்றிட சர்க்யூட் பிரேக்கர் டிராலியை உள்ளடக்கியது, மேலும் இணக்கமானது VD4 போன்ற தொழில்துறை-தரமான சர்க்யூட் பிரேக்கர்கள், வலுவான பரிமாற்றத்தை வழங்குகின்றன.

Q3: Kyn28 ஸ்விட்ச்கியர் 20kV தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள் போன்ற அதிக சுமை பயன்பாடுகளுக்கு ஏற்றதா? தரவு மையங்கள்?

A3: ஆம். தயாரிப்பு 3150A இன் அதிகபட்ச மதிப்பிடப்பட்ட மின்னோட்டத்தையும், 31.5kA குறுகிய-சுற்று முறிவு மின்னோட்டத்தையும் கொண்டுள்ளது, வலுவான தாங்கும் திறனை வெளிப்படுத்துதல் மற்றும் தொழில்துறையில் முக்கியமான சுமைகளின் மின் விநியோக தேவைகளை பூர்த்தி செய்தல் மற்றும் சுரங்க நிறுவனங்கள், தரவு மையங்கள், உயரமான கட்டிடங்கள் மற்றும் பிற ஒத்த பயன்பாடுகள்.
