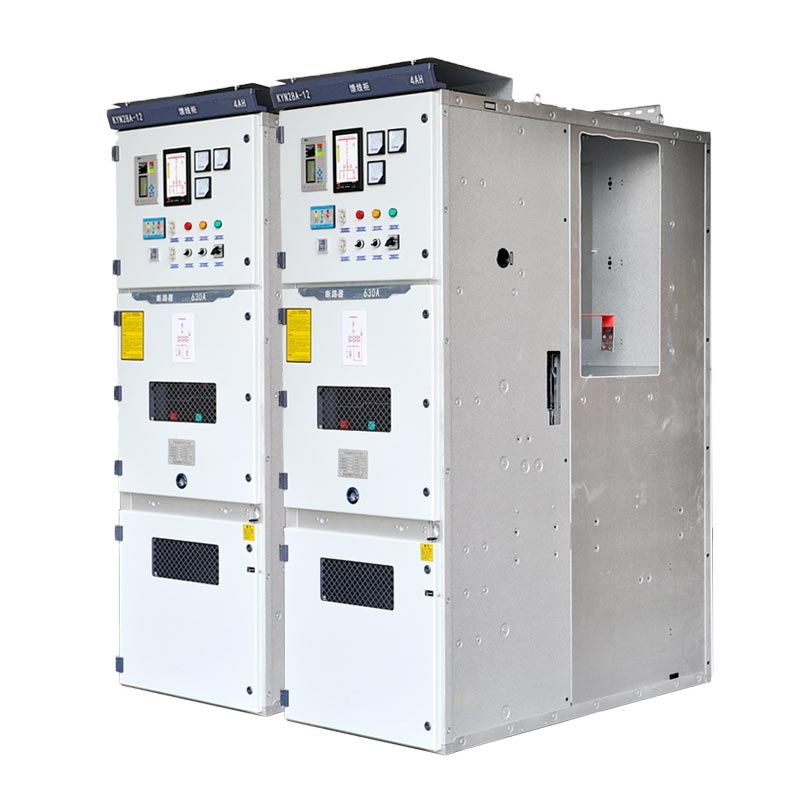

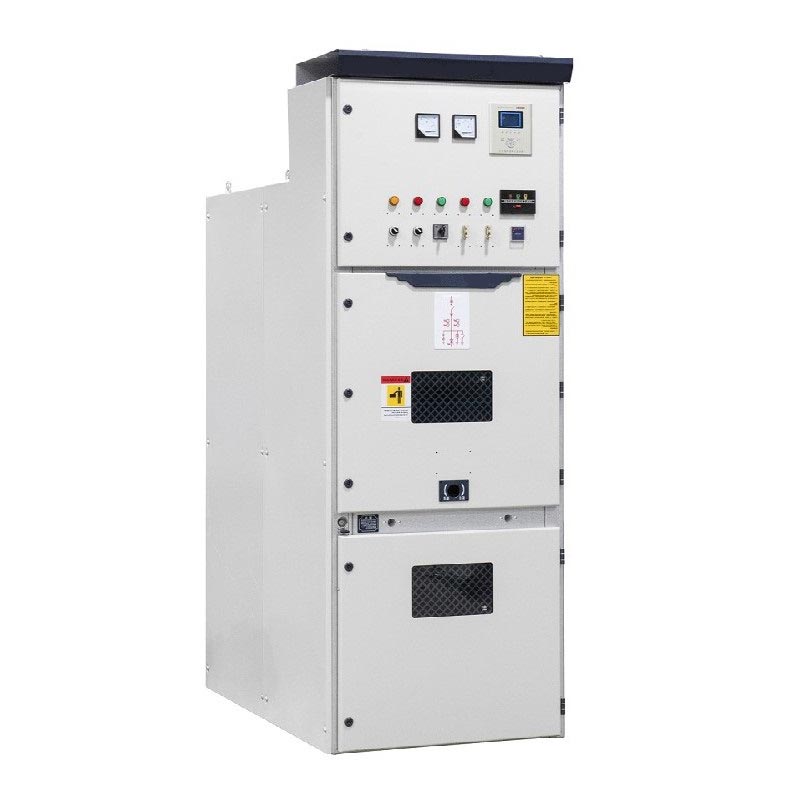

நடுத்தர மின்னழுத்தம் 11kv உட்புற விசிபி பேனல்

Usune மீடியம் மின்னழுத்தம் 11kV உட்புற VCB பேனல் (KYN28 தொடர்) என்பது ஒரு கவச, திரும்பப் பெறக்கூடிய, உலோகத்தால் மூடப்பட்ட சுவிட்ச் கியர் ஆகும். நடுத்தர மின்னழுத்த மின் கட்டங்களின் பாதுகாப்பான மற்றும் திறமையான வரவேற்பு, விநியோகம், கட்டுப்பாடு மற்றும் பாதுகாப்பிற்காக வடிவமைக்கப்பட்டுள்ளது. அது மின் அமைப்பில் ஒரு முக்கிய விநியோக அலகு ஆகும், இது சாதாரண மற்றும் தவறு இரண்டிலும் நிலையான அமைப்பு செயல்பாட்டை உறுதி செய்கிறது நிபந்தனைகள்.

- பொருந்தக்கூடிய அமைப்புகள்: 3.6～12kV / 24kV மூன்று-கட்ட ஏசி 50/60Hz
- தரநிலைகள்: IEC 62271-200, GB 3906, DL/T 404
- முக்கிய அமைப்பு: கவச உலோக உறை, நீக்கக்கூடிய தள்ளுவண்டி அமைப்பு
- பாதுகாப்பு மதிப்பீடு: அமைச்சரவை IP4X, உள்துறை IP2X

குறைந்த மின்னழுத்த சுவிட்ச் கியர்

நடுத்தர மின்னழுத்த சுவிட்ச் கியர்

மாதிரி மற்றும் தொழில்நுட்ப அளவுருக்கள்

1. மாதிரி தொடர்

2. முக்கிய தொழில்நுட்ப அளவுருக்கள்

கட்டமைப்பு மற்றும் பெட்டி வடிவமைப்பு

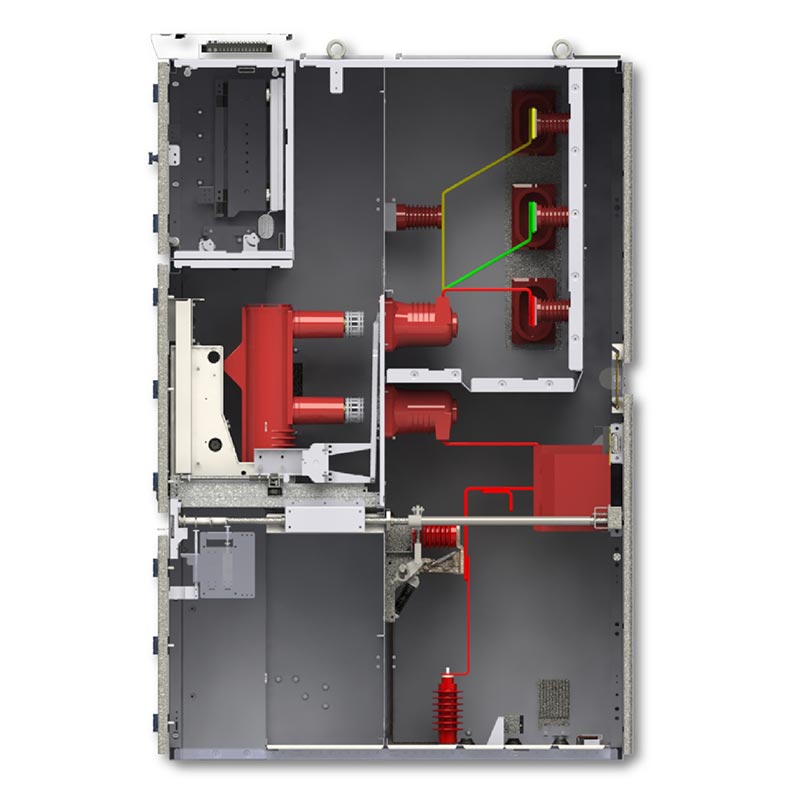

நடுத்தர மின்னழுத்தம் 11kV உட்புற விசிபி பேனல் ஐந்து சுயாதீன அடித்தள உலோகப் பெட்டிகளைப் பிரிக்க எஃகு தகடுகளைப் பயன்படுத்துகிறது, தவறான வளைவுகளின் பரவலை திறம்பட அடக்குதல் மற்றும் தனிப்பட்ட பாதுகாப்பை உறுதி செய்தல்:

1. சர்க்யூட் பிரேக்கர் கம்பார்ட்மென்ட்: உள்ளமைக்கப்பட்ட நீக்கக்கூடிய வெற்றிட சர்க்யூட் பிரேக்கர் டிராலி (VS1/ZN63A, VD4, முதலியன), பொருத்தப்பட்டவை மெக்கானிக்கல் இன்டர்லாக்கிங் மூலம், டிராலி வேலை, சோதனை மற்றும் துண்டிக்கப்பட்ட நிலைகளுக்கு இடையில் மாற அனுமதிக்கிறது.

2. பஸ்பார் பெட்டி: பிரதான பஸ்பார்கள் மற்றும் கிளை பஸ்பார்களைக் கொண்டுள்ளது, மற்ற பெட்டிகளிலிருந்து முற்றிலும் தனிமைப்படுத்தப்பட்டுள்ளது தவறு பரவுவதை தடுக்க.

3. கேபிள் பெட்டி: தற்போதைய மின்மாற்றிகள் (CTகள்), மின்னழுத்த மின்மாற்றிகள் (PTகள்), கிரவுண்டிங் சுவிட்சுகள், கேபிள் டெர்மினல்கள், மற்றும் கேபிள் இணைப்பு மற்றும் பாதுகாப்பிற்கான சர்ஜ் அரெஸ்டர்கள்.

4. கட்டுப்பாட்டு கருவி பெட்டி: வீடுகள் பாதுகாப்பு ரிலேக்கள், கருவிகள், கட்டுப்பாட்டு சுவிட்சுகள், காட்டி விளக்குகள் மற்றும் கண்காணிப்பு மற்றும் செயல்பாட்டிற்கான இரண்டாம் நிலை சுற்றுகள்.

5. பிரஷர் ரிலீஃப் சேனல்: வில் அழுத்தம் மற்றும் வாயுவை பாதுகாப்பாக வெளியிட, மேலே அழுத்த நிவாரண சாதனம் உள்ளது. உள் தவறுகளின் வழக்கு, அமைச்சரவை மற்றும் பணியாளர்களுக்கு சேதம் ஏற்படுவதைத் தடுக்கிறது.

முக்கிய அம்சங்கள் மற்றும் நன்மைகள்

1. நீக்கக்கூடிய கை வண்டி வடிவமைப்பு: நடுத்தர மின்னழுத்தம் 11kV உட்புற Vcb பேனல் கைவண்டியை முழுமையாக மாற்றக்கூடியது, அனுமதிக்கிறது ஒரு முழுமையான பஸ்பார் செயலிழப்பு தேவையில்லாமல் விரைவான ஆய்வு மற்றும் மாற்றத்திற்காக, வேலையில்லா நேரத்தை கணிசமாகக் குறைக்கிறது.
2. விரிவான ஐந்து-தடுப்பு மெக்கானிக்கல் இன்டர்லாக்கிங்:
- சர்க்யூட் பிரேக்கர்களை தற்செயலாக திறப்பதையும் மூடுவதையும் தடுக்கிறது
- சுமையின் கீழ் சர்க்யூட் பிரேக்கர் தள்ளுவண்டியை தள்ளுவது அல்லது இழுப்பதைத் தடுக்கிறது
- சுறுசுறுப்பான சுவிட்ச் தற்செயலாக மூடப்படுவதைத் தடுக்கிறது
- மூடிய நிலையில் இருக்கும்போது கிரவுண்டிங் சுவிட்சை உற்சாகப்படுத்துவதைத் தடுக்கிறது
- ஆற்றல்மிக்க பெட்டியில் தற்செயலாக நுழைவதைத் தடுக்கிறது

3. முழுவதுமாக மூடிய சுயாதீனப் பெட்டிகள்: உலோகப் பகிர்வுகள் செயல்பாட்டுப் பகுதிகளைப் பிரிக்கின்றன, வளைவைத் திறம்பட அடக்குகின்றன பரப்புதல் மற்றும் பரஸ்பர குறுக்கீடு.

4. முன் செயல்பாடு மற்றும் பராமரிப்பு: அனைத்து செயல்பாடுகளும் பராமரிப்பும் அமைச்சரவையின் முன்புறத்தில் இருந்து முடிக்கப்படலாம், நிறுவல் இடத்தை சேமிக்கிறது.

5. உயர் நம்பகத்தன்மை மற்றும் உயர் பாதுகாப்பு: சர்வதேச முக்கிய தரநிலைகளை சந்திக்கிறது, உயர் காப்பு நிலைகள் மற்றும் வலுவான தவறு எதிர்ப்பு.

6. மாடுலர் டிசைன்: உள்வரும் லைன் கேபினட், வெளிச்செல்லும் லைன் கேபினட், அளவீடு கேபினட் என நெகிழ்வாக கட்டமைக்க முடியும். பஸ்பார் பிரிவு அமைச்சரவை, முதலியன

முக்கிய பயன்பாட்டு காட்சிகள்

1. உள்வரும் வரி அமைச்சரவை (பவர் கிரிட் வரவேற்பு)

2. வெளிச்செல்லும் லைன் கேபினட் (சுமைகள், மோட்டார்கள் மற்றும் டிரான்ஸ்பார்மர்களுக்கு மின் விநியோகம்)

3. மோட்டார் கட்டுப்பாட்டு அமைச்சரவை (பெரிய மோட்டார் தொடக்கம், நிறுத்துதல் மற்றும் பாதுகாப்பு)

4. டிரான்ஸ்ஃபார்மர் ஃபீடர் கேபினெட் (விநியோக மின்மாற்றி பாதுகாப்பு)

5. பஸ்பார் பிரிவு அமைச்சரவை (பஸ்பார் பிரிவு மற்றும் தானியங்கி பரிமாற்ற மாறுதல்)

உண்மையான விண்ணப்ப வழக்குகள்

வழக்கு 1: ஜியாங்சு மாகாணத்தில் ஒரு பெரிய பெட்ரோ கெமிக்கல் தொழில் பூங்கா

திட்ட சவால்கள்: பெட்ரோ கெமிக்கல் ஆலைக்கு மின்சாரம் வழங்கல் தொடர்ச்சி, பாதுகாப்பு மற்றும் அதிக தேவைகள் உள்ளன தவறு சகிப்புத்தன்மை, நீண்ட கால நிலையான செயல்பாடு தேவை.
தீர்வு: 36 Usune KYN28A-12 வெற்றிட சர்க்யூட் பிரேக்கர் பெட்டிகள் கணினி உள்வரும் மற்றும் வெளிச்செல்லும் வரிகளுக்கு பயன்படுத்தப்பட்டன. பெரிய மோட்டார் கட்டுப்பாடு.
செயல்பாட்டு முடிவுகள்: பெரிய தவறுகள் இல்லாமல் 8 ஆண்டுகளுக்கும் மேலாக தொடர்ச்சியான மற்றும் நிலையான செயல்பாடு, திறம்பட அடையும் அதிக சுமை மற்றும் குறுகிய சுற்று பாதுகாப்பு, தடையற்ற உற்பத்தியை உறுதி செய்கிறது.

வழக்கு 2: ஜெஜியாங் மாகாணத்தில் ஒரு வணிக வளாகம்

திட்ட சவால்கள்: உயரமான கட்டிடத்தின் மின் விநியோக அறையில் வரையறுக்கப்பட்ட இடம், சிறிய, பாதுகாப்பான மற்றும் தேவை எளிதாக பராமரிக்கக்கூடிய உபகரணங்கள்.
தீர்வு: 22 Usune KYN28A-12 சுவிட்ச் கியர் யூனிட்களை முன் அணுகக்கூடிய அமைப்புடன் உள்ளமைக்கவும்.
செயல்பாட்டு முடிவுகள்: அதிக இடப் பயன்பாடு, வசதியான பராமரிப்பு மற்றும் முக்கியமான சுமைகளுக்கு நம்பகமான பாதுகாப்பு கட்டிட விளக்குகள், ஏர் கண்டிஷனிங் மற்றும் தீ பாதுகாப்பு.

திட்ட குறிப்பு

காஸ்-ஸ்பேஸ் ராக்கெட் ஏவுதல் திட்டம்

சோதனை அறிக்கை

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: KYN28A-12 மற்றும் KYN28-24 இடையே உள்ள வேறுபாடு என்ன?

A: முக்கிய வேறுபாடு மதிப்பிடப்பட்ட மின்னழுத்த நிலை: KYN28A-12 12kV (10kV வகுப்பு) அமைப்புகளுக்கு ஏற்றது. KYN28-24 24kV (20kV வகுப்பு) அமைப்புகளுக்கு ஏற்றது. இரண்டும் அந்தந்த மின்னழுத்த அளவுகளுக்கு ஏற்ப வடிவமைக்கப்பட்டுள்ளன காப்பு தூரம், காப்பு கூறு தேர்வு மற்றும் உள் கூறு மதிப்பிடப்பட்ட அளவுருக்கள் ஆகியவற்றின் அடிப்படையில்.

Q2: ஏற்றுமதி திட்டங்களுக்கு Usune இந்த வெற்றிட சர்க்யூட் பிரேக்கர் கேபினட்டை தனிப்பயனாக்க முடியுமா?

ப: ஆம். ஒரு தொழில்முறை உற்பத்தியாளர் என்ற முறையில், Usune திட்டத் தேவைகளுக்கு ஏற்ப அளவுருக்களை சரிசெய்ய முடியும் IEC மற்றும் ANSI போன்ற பல்வேறு பிராந்திய தரநிலைகள் மற்றும் சர்க்யூட் பிரேக்கர் மாதிரிகள், பாதுகாப்பு ரிலேக்கள் மற்றும் பரிமாணங்கள்.

Q3: மீடியம் வோல்டேஜ் 11kV இன்டோர் Vcb பேனலின் சேவை வாழ்க்கை மற்றும் பராமரிப்பு சுழற்சி என்ன?

A: சாதாரண பராமரிப்பு நிலைமைகளின் கீழ், வடிவமைக்கப்பட்ட சேவை வாழ்க்கை 20-30 ஆண்டுகள் ஆகும். முக்கியமாக வழக்கமான பராமரிப்பு இன்சுலேஷன் சோதனை, சர்க்யூட் பிரேக்கர் சிறப்பியல்பு சோதனைகள் மற்றும் ரிலே அளவுத்திருத்தம் ஆகியவை அடங்கும். திரும்பப் பெறக்கூடிய தள்ளுவண்டி கட்டமைப்பு விரைவான மாற்றத்தை அனுமதிக்கிறது, பராமரிப்பு வேலையில்லா நேரத்தை கணிசமாகக் குறைக்கிறது.
