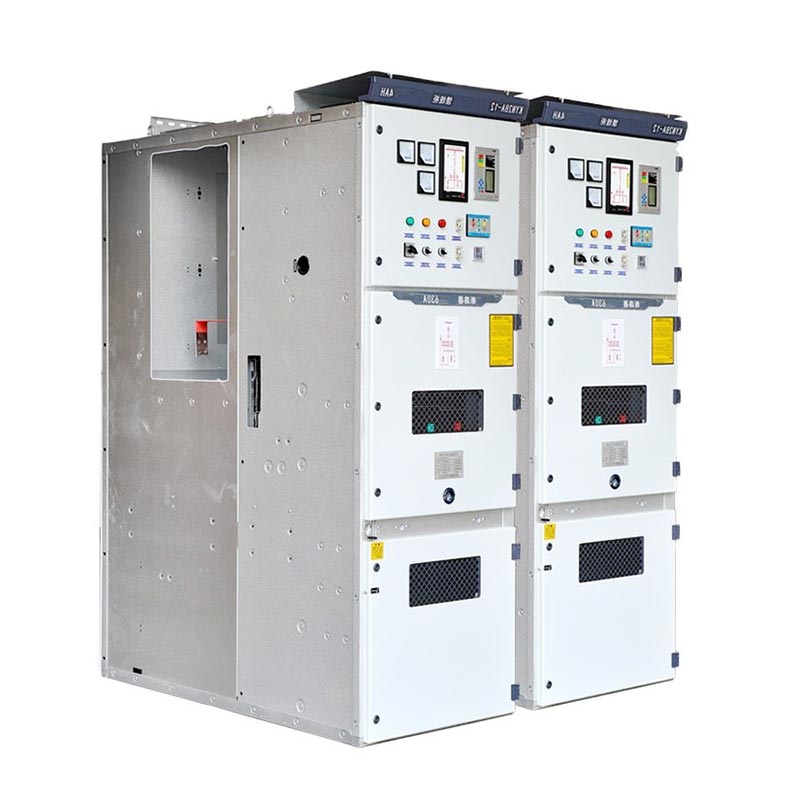

Usune Kyn28 Switchgear 6kV என்பது உட்புற ஏசி கவசம் கொண்ட திரும்பப் பெறக்கூடிய உலோக-மூடப்பட்ட சுவிட்ச் கியர் ஆகும். 3.6kV~12kV மின்னழுத்த நிலைகள், 50/60Hz மூன்று-கட்ட ஏசி பவர் சிஸ்டம்கள், மற்றும் சக்தியில் ஒரு முக்கிய கட்டுப்பாடு மற்றும் பாதுகாப்பு சாதனம் பரிமாற்றம் மற்றும் விநியோக செயல்முறை. Zhejiang Usune Electric ஆல் சுயாதீனமாக உருவாக்கப்பட்டது மற்றும் தயாரிக்கப்பட்டது, இது தயாரிப்பு மேம்பட்ட வடிவமைப்பு கருத்துக்கள் மற்றும் முதிர்ந்த உற்பத்தி செயல்முறைகளை ஒருங்கிணைக்கிறது, சமநிலைப்படுத்துதல் பாதுகாப்பு, நம்பகத்தன்மை மற்றும் நடைமுறை. இது ஒற்றை பஸ்பார் மற்றும் ஒற்றை பஸ்பார் பிரிக்கப்பட்ட அமைப்புகளின் மின் விநியோக தேவைகளை பூர்த்தி செய்கிறது, பெரிய அளவிலான அடையும் மின்சாரம், உலோகம், இரசாயனம் மற்றும் கட்டுமானத் தொழில்களில் பயன்பாடு, பாதுகாப்பான மற்றும் திறமையானவற்றுக்கு பங்களிக்கிறது நிலையான செயல்திறன் கொண்ட உலகளாவிய சக்தி அமைப்புகளின் செயல்பாடு.
குறைந்த மின்னழுத்த சுவிட்ச் கியர்
நடுத்தர மின்னழுத்த சுவிட்ச் கியர்
| அளவுரு | விவரக்குறிப்பு |
| மதிப்பிடப்பட்ட மின்னழுத்தம் | 6kV (கவரிங் 3.6kV~12kV) |
| மதிப்பிடப்பட்ட அதிர்வெண் | 50Hz/60Hz |
| மதிப்பிடப்பட்ட மின்னோட்டம் | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தைத் தாங்கும் | 20kA~50kA (4வி) |
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | 50kA~125kA |
| பாதுகாப்பு வகுப்பு | IP4X |
| நிர்வாக தரநிலை | IEC 60298, GB 3906 |
Kyn28 ஸ்விட்ச்கியர் 6kV கோர் பாகம், வெற்றிட சர்க்யூட் பிரேக்கர் (VS1, VD4 போன்றவற்றுடன் இணக்கமானது) நிறுவப்பட்டுள்ளது. ஒரு மொபைல் தள்ளுவண்டியில். வழக்கமான பராமரிப்பு, சோதனை அல்லது மாற்றுவதற்கு, சர்க்யூட் பிரேக்கர் டிராலி மட்டுமே இருக்க வேண்டும் முழு அலமாரியையும் செயலிழக்கச் செய்யாமல், செயல்பாட்டிற்காக அகற்றப்பட்டது, பராமரிப்பு நேரத்தை கணிசமாகக் குறைக்கிறது மற்றும் மின்வெட்டு பாதிப்பை குறைக்கும். தள்ளுவண்டி உலகளாவியது மற்றும் விரைவாக மாற்றப்பட்டு, அமைப்பை மேம்படுத்துகிறது செயல்பாடு மற்றும் பராமரிப்பு திறன்.

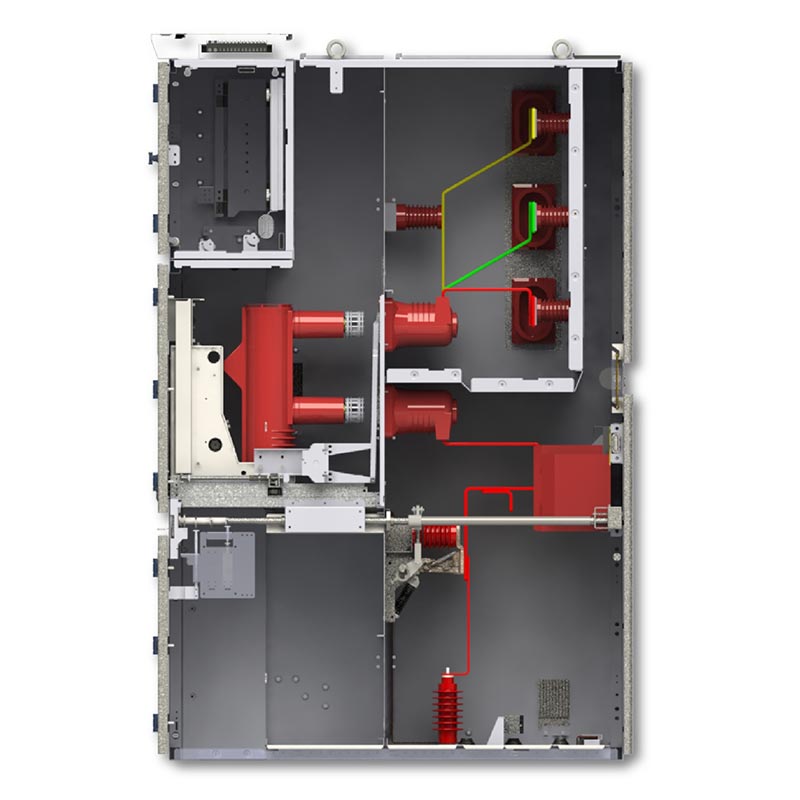

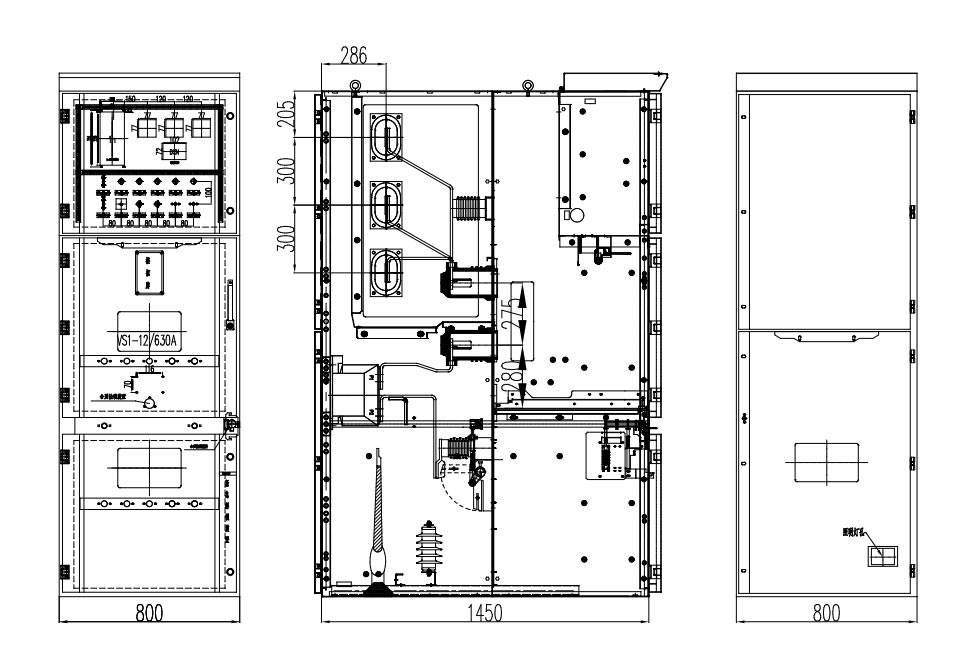

Kyn28 ஸ்விட்ச்கியர் 6kV கேபினட் உலோகப் பகிர்வுகளால் நான்கு சுயாதீன பெட்டிகளாக பிரிக்கப்பட்டுள்ளது: ஒரு பஸ்பார் பெட்டி, ஒரு சர்க்யூட் பிரேக்கர் பெட்டி, ஒரு கேபிள் பெட்டி மற்றும் ஒரு குறைந்த மின்னழுத்த கருவி பெட்டி. ஒவ்வொன்றும் பெட்டியின் நேரடி கூறுகள் முற்றிலும் தனிமைப்படுத்தப்பட்டு, கட்டம் முதல் கட்டமாக பரவுவதை திறம்பட தடுக்கிறது கட்டம் முதல் தரையில் குறுகிய சுற்று தவறுகள், அடுக்கு தோல்விகளைத் தவிர்ப்பது, மின்சார அதிர்ச்சியின் அபாயத்தைக் குறைத்தல் பராமரிப்பு மற்றும் உபகரணங்களின் செயல்பாட்டு பாதுகாப்பை மேம்படுத்துதல்.
மெக்கானிக்கல் + எலக்ட்ரிக்கல் டூயல் ஃபைவ்-தடுப்பு இன்டர்லாக் சிஸ்டம் பொருத்தப்பட்டு, அதன் தவறான செயல்பாட்டை நீக்குகிறது ஆதாரம்:
- சர்க்யூட் பிரேக்கர்களின் தற்செயலான திறப்பு அல்லது மூடுதலைத் தடுக்கிறது;
- சுமையின் கீழ் சர்க்யூட் பிரேக்கர் தள்ளுவண்டியை தள்ளுவதை/அகற்றுவதைத் தடுக்கிறது;
- அது சுறுசுறுப்பாக இருக்கும் போது கிரவுண்டிங் சுவிட்சை மூடுவதைத் தடுக்கிறது;
- கிரவுண்டிங் சுவிட்ச் மூடப்படும் போது தற்செயலான ஆற்றலைத் தடுக்கிறது;
- ஆற்றல்மிக்க பெட்டியில் தற்செயலாக நுழைவதைத் தடுக்கிறது.
அமைச்சரவை ஒரு சிறிய அமைப்பைக் கொண்டுள்ளது, நிறுவல் இடத்தை சேமிக்கிறது. அதன் மட்டு வடிவமைப்பு நெகிழ்வான கலவையை அனுமதிக்கிறது மற்றும் மின் விநியோக அமைப்பின் விரிவாக்கத் தேவைகளைப் பூர்த்தி செய்வதற்காக அமைச்சரவை வகைகளின் விரிவாக்கம். இது எளிதில் பொருந்துகிறது ஒற்றை பஸ்பார் மற்றும் ஒற்றை பஸ்பார் பிரிக்கப்பட்ட அமைப்புகள் போன்ற பல்வேறு அமைப்பு கட்டமைப்புகள், எதிர்காலத்தை எளிதாக்குகின்றன கணினி மேம்படுத்தல்கள் மற்றும் ஒருங்கிணைப்பு.
1. சுற்றுப்புற வெப்பநிலை: -10℃ ~ +40℃
2. உயரம்: ≤1000மீ (1000மீ.க்கு மேல் உயரமான பகுதிகளுக்கான தனிப்பயனாக்கப்பட்ட வடிவமைப்புகள் உள்ளன)
3. காற்றின் ஈரப்பதம்: தினசரி சராசரி ஈரப்பதம் ≤95%, மாதாந்திர சராசரி ஈரப்பதம் ≤90% (ஒடுக்காதது)
4. சுற்றியுள்ள சூழல்: அரிக்கும் அல்லது வெடிக்கும் வாயுக்கள் இல்லை, அதிக அளவு தூசி இல்லை, மற்றும் எரியக்கூடிய அல்லது வெடிக்கும் தன்மை இல்லை ஊடகம்
1. பவர் பிளாண்ட் துணை அமைப்புகள்: ஆலை மின்சாரத்தைப் பெறுவதற்கும், விநியோகிப்பதற்கும், பாதுகாப்பதற்கும், நிலையானதை உறுதி செய்வதற்கும் பயன்படுகிறது. ஜெனரேட்டர் துணை உபகரணங்களுக்கு மின்சாரம்;
2. தொழில்துறை மற்றும் சுரங்க நிறுவன மின் விநியோகம்: சுரங்கம் போன்ற அதிக சுமை கொண்ட தொழில்துறை சூழ்நிலைகளுக்கு ஏற்றது, உலோகம், மற்றும் இரசாயனத் தொழில்கள், மின்சாரம் வழங்கல் கட்டுப்பாடு மற்றும் அதிக சுமை/குறுகிய சுற்று பாதுகாப்பு தேவைகளை பூர்த்தி செய்தல் உயர் சக்தி உபகரணங்கள்;
3. வணிக மற்றும் உயரமான கட்டிடங்கள்: பெரிய வணிக வளாகங்கள், அலுவலக கட்டிடங்கள், ஹோட்டல்கள் போன்றவற்றின் துணை நிலையங்களில் பயன்படுத்தப்படுகிறது. கட்டிட சக்தியின் பாதுகாப்பான விநியோகம் மற்றும் சுத்திகரிக்கப்பட்ட நிர்வாகத்தை அடைய;
4. பொது துணை மின்நிலையங்கள்: நகர்ப்புற மற்றும் தொழில்துறை துணை மின்நிலையங்களில் முக்கிய நடுத்தர மின்னழுத்த மின் விநியோக கருவியாக, பிராந்திய மின் கட்டத்தின் நிலையான செயல்பாட்டை உறுதி செய்தல்.
திட்டப் பின்னணி: எஃகு குழுமத்தின் ரோலிங் மில் பட்டறையில் இருக்கும் சுவிட்ச் கியர் வயதானது மற்றும் அடிக்கடி செயலிழப்பு, உற்பத்தி வரியின் தொடர்ச்சியான செயல்பாட்டை பாதிக்கிறது. உயர் நம்பகத்தன்மை நடுத்தர மின்னழுத்தம் மாற்றுவதற்கு சுவிட்ச் கியர் தேவைப்பட்டது.
தீர்வு: 28 Usune KYN28-6KV சுவிட்ச் கியர் அலகுகள் தேர்ந்தெடுக்கப்பட்டன, 10kV மின் விநியோக அமைப்புடன் இணக்கமானது 1600A மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் VS1 வெற்றிட சுற்றுடன் கட்டமைக்கப்பட்ட 31.5kA (4s) இன் குறுகிய கால தாங்கும் மின்னோட்டம் உடைப்பவர்கள்.
அமலாக்க முடிவுகள்: இயக்கப்பட்ட மூன்று ஆண்டுகளில், உபகரணங்கள் எந்த தோல்வியும் இல்லாமல் இயங்கின. தி ஐந்து-அடுக்கு இன்டர்லாக் சிஸ்டம் தவறாக செயல்படுவதைத் தடுக்கிறது, மற்றும் பிரித்தெடுக்கப்பட்ட அமைப்பு தவிர்க்கிறது தவறுகளின் பரவல். ரோலிங் மில் உற்பத்தி வரிசையின் மின் விநியோக நிலைத்தன்மை 99.9% மேம்படுத்தப்பட்டுள்ளது, குறைகிறது 5 மில்லியன் யுவான்களுக்கு மேல் வருடாந்த வேலையில்லா நேர இழப்புகள், வாடிக்கையாளரிடமிருந்து அதிக பாராட்டைப் பெறுகின்றன.
A: பாரம்பரிய நிலையான சுவிட்ச் கியருடன் ஒப்பிடும்போது, Usune KYN28-6KV இன் மிகப்பெரிய நன்மை அதன் நீக்கக்கூடிய வடிவமைப்பு ஆகும். சர்க்யூட் பிரேக்கர் டிராலியை சுயாதீனமாக நகர்த்தலாம், இதன் போது முழு அமைச்சரவையையும் அணைக்க வேண்டிய அவசியத்தை நீக்குகிறது பராமரிப்பு, மின் தடையின் தாக்கத்தை கணிசமாகக் குறைக்கிறது. அதே நேரத்தில், அதன் உலோக-கவசப் பகுதியமைப்பு கட்டமைப்பு மற்றும் விரிவான ஐந்து-தடுப்பு இன்டர்லாக்கிங் அமைப்பு மேம்பட்ட பாதுகாப்பை வழங்குகிறது. மட்டு வடிவமைப்பு எளிதாக்குகிறது விரிவாக்கம் மற்றும் அமைப்பு ஒருங்கிணைப்பு, சிக்கலான மின் விநியோகத் தேவைகளுக்கு ஏற்ப மாற்றுதல் மற்றும் ஒட்டுமொத்தமாக குறைந்த விளைவாகும் வாழ்க்கை சுழற்சி பராமரிப்பு செலவுகள்.
ப: ஆம். உயரமான சூழல்களுக்கு>1000மீ, Usune இன்சுலேஷன் வடிவமைப்பு மற்றும் கூறுகளின் தேர்வை மேம்படுத்தும். க்கு அரிக்கும் தன்மை, அதிக ஈரப்பதம் மற்றும் தூசி நிறைந்த சூழல்கள் போன்ற சிறப்பு சூழல்கள், தனிப்பயனாக்கப்பட்ட தீர்வுகள் எதிர்ப்பு அரிப்பு பூச்சுகள், மேம்படுத்தப்பட்ட சீல் மற்றும் தூசி எதிர்ப்பு தடைகள் வழங்கப்படலாம். தரநிலைக்கான உற்பத்தி சுழற்சி தனிப்பயனாக்கப்பட்ட தயாரிப்புகள் தனிப்பயனாக்குதல் சிக்கலான தன்மை மற்றும் ஆர்டர் அளவைப் பொறுத்து தோராயமாக 15-20 நாட்கள் ஆகும்.
ப: மூல தொழிற்சாலையாக, உசுனே முழு வாழ்க்கைச் சுழற்சி சேவைகளை வழங்குகிறது: முன் விற்பனையில் தீர்வு வடிவமைப்பு, அளவுரு ஆகியவை அடங்கும் தேர்வு மற்றும் தொழில்நுட்ப ஆலோசனை; விற்பனையின் பின்தொடர்தல் உற்பத்தி முன்னேற்ற கண்காணிப்பு மற்றும் தொழிற்சாலை சோதனை ஆகியவை அடங்கும் ஒத்துழைப்பு; விற்பனைக்குப் பின் இலவச நிறுவல் மற்றும் ஆணையிடுதல், ஆபரேட்டர் பயிற்சி, 1 ஆண்டு உபகரண உத்தரவாதம், வாழ்நாள் முழுவதும் உதிரி பாகங்கள் வழங்கல் மற்றும் பராமரிப்பு சேவைகள் மற்றும் தொழில்நுட்ப தேவைகளுக்கு 24 மணிநேர உலகளாவிய பதிலை உறுதி செய்ய வேண்டும் நிலையான உபகரணங்கள் செயல்பாடு.
